思科生成树协议：STP（spanning-tree protocol）

目的是防止环路

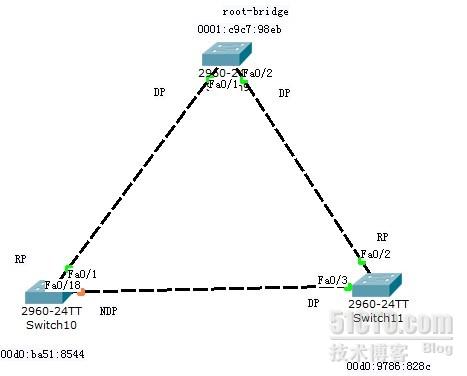

一，确定根桥root-bridge（一个网络有且只有一个根桥）

    1，show version

    2，查看base ethernet MAC address

    3，比较其大小，最小的交换机为root-bridge

二，确定根端口RP:root port（都在非根桥交换机上）（一个交换机有且只有一个RP）

    1，比根桥的BID：bridge ID

    2，比cost值：10M=100；100M=19；1G=4；10G=2；

    3，比发送方BID

    4，比发送方PID=端口优先级+端口号

三，确定指定端口DP：designation port（根桥的所有接口都是指定端口）

    1，比根桥的BID：bridge ID

    2，比cost值：10M=100；100M=19；1G=4；10G=2；

    3，比发送方BID

    4，比发送方PID=端口优先级+端口号

四，确定非指定端口NDP（block）

    1，show version

    2，查看base ethernet MAC address

    3，比较其大小，最大的交换机的接口为NDP





 思科每vlan生成树协议：PVST（per-vlan spanning-tree）（思科设备默认都是pvst）

优点是冗余，负载均衡

一，spanning-tree mode pvst

         现在是所有的vlan都是从fa 0/1-fa 0/1走，只需要设法让vlan 40,vlan 50,vlan 60从fa 0/2-fa 0/2走就可以了

二，对于vlan 40;vlan 50;vlan 60来说，应该将switch1的fa 0/2调为RP，fa 0/1设为NDP

         1，修改自已的cost

                         switch1:int fa 0/2

                           spanning-tree vlan 40 cost 10

                           spanning-tree vlan 50 cost 10

                           spanning-tree vlan 60 cost 10

        2，修改发送端PID：端口优先级

                         switch0:int fa 0/2

                           spanning-tree vlan 40 port-priority 0

                           spanning-tree vlan 50 port-priority 0

                           spanning-tree vlan 60 port-priority 0

 思科快速生成树RSTP：rapid-pvst

 优点是快速收敛

spanning-tree mode rapid-pvst

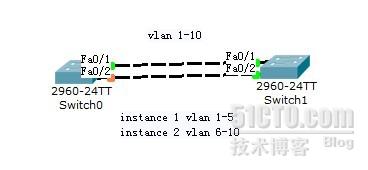

思科多生成树MSTP：multiple spanning tree

基于实例instance的负载均衡



一，spanning-tree mode mst

二，spanning-tree mst configuration

        name ccnp

        revision 10

        instance 1 vlan 1-5

        instance 2 vlan 6-10

三，spanning-tree mst 1 priority 4096

        spanning-tree mst 1 cost 19

四，show spanning-tree mst

        show spanning-tree mst configuration
