quartus FIR II IP核使用 【FIR II】

最新推荐文章于 2025-06-18 20:57:00 发布
最新推荐文章于 2025-06-18 20:57:00 发布
阅读量2.6k 收藏 15
点赞数
CC 4.0 BY-SA版权
文章标签： matlab
原文链接：http://www.cnblogs.com/cofin/p/10220648.html
本文介绍如何使用最新的FIR II IP核，包括设置参数、导入MATLAB系数、选择截断数据位等步骤，并强调了时钟、采样频率与硬件验证的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

摘要：虽然网上有很多fir的使用博客，但是呢？本文的fir是基于最新的IP核 fir  II 来说的。在新版的软件中，搜索fir只剩下fir II 了。。。本文仅说明该IP的参数怎么设置，如何使用，在此笔者已经验证过了，大家可以自行到硬件上验证。



1.生成IP ，简单的建立工程就掠过了，生成IP的第一步如下：

2.第一页参数介绍 Filter Specification

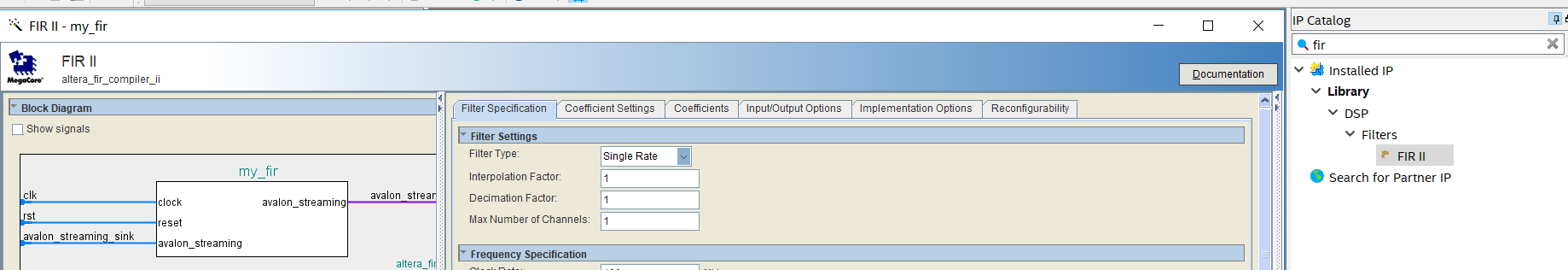

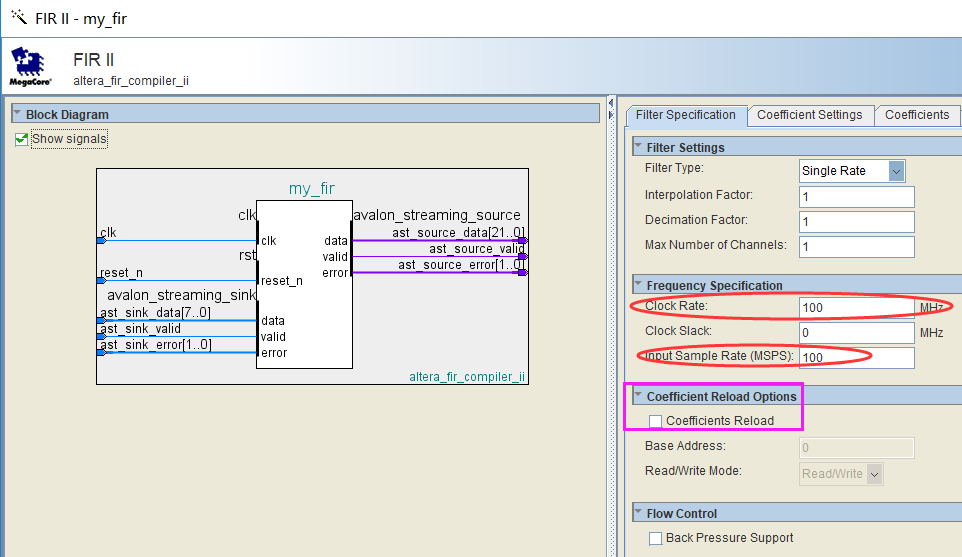

如上所示，第一个红色框的参数设置这个模块的工作是多少，第二个红色框的参数设置采样率，也就是一秒有多少采样点。紫色框的参数是系数重新载入的选项，笔者猜测应该是重新配置参数用的（还没用过）。

3.第二页参数介绍
