Cisco路由器上的IPSec协议(站点到站点的×××)

实验报告

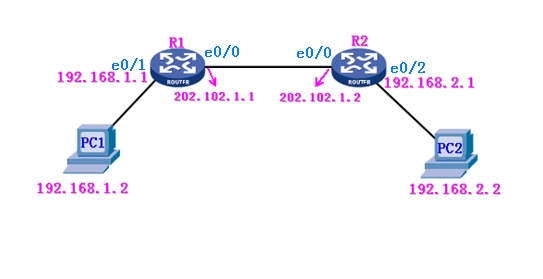

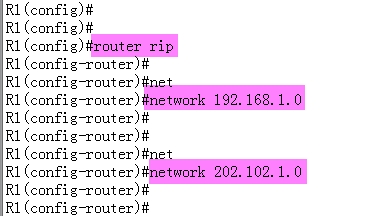

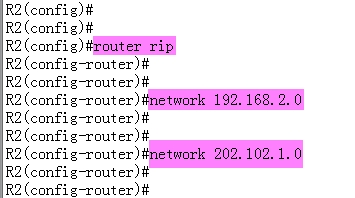

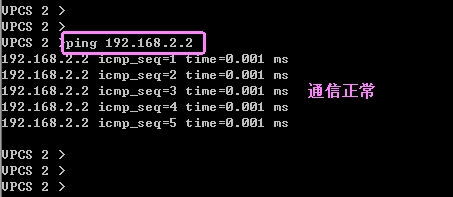

1.按上面的拓补图配置好地址后,在路由器上配置一个RIP协议使得两台PC间可以相互通信:

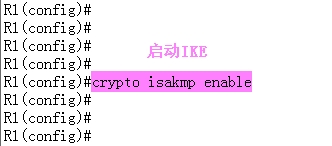

2.首先在路由器R1上进行配置,先启动IKE(密钥交换):

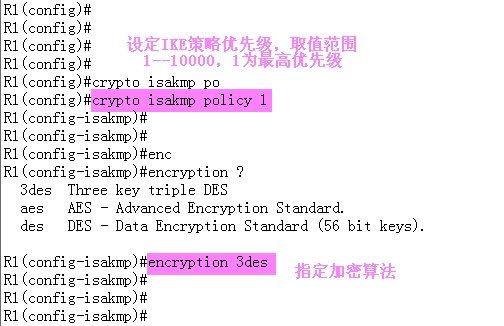

3.然后创建并配置IKE策略:

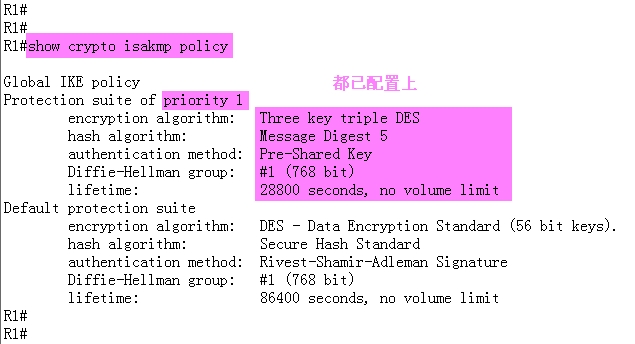

4.我们查看一下刚才所做的配置是否都已生效:

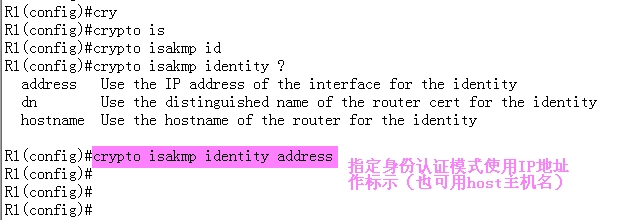

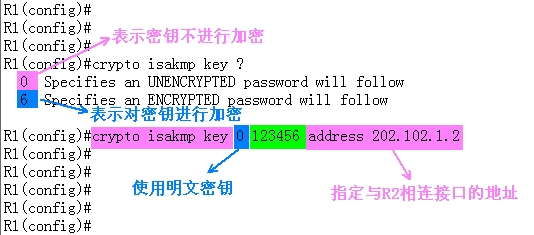

5.然后再进一步配置IKE身份认证模式和共享密钥:

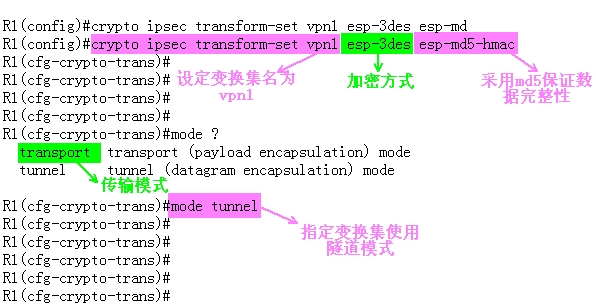

6.然后进行创建和配置IPSec变换集:

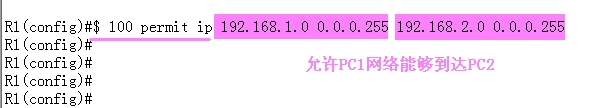

7.然后进行创建一个ACL控制列表,使其与IPSec进行相结合:

##access-list 100 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

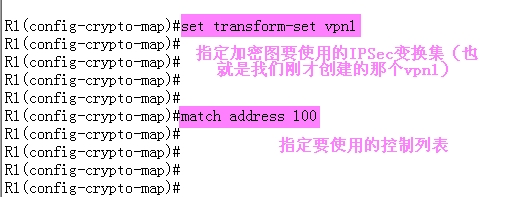

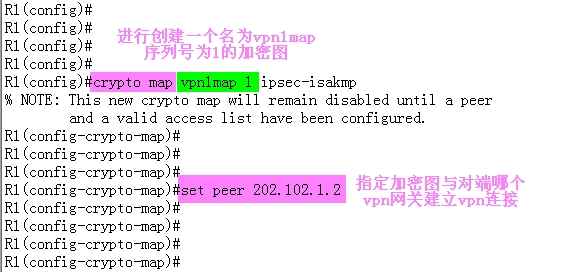

8.然后进行配置加密图,也就是把IKE策略、IPSec变换集、访问控制列表综合起来:

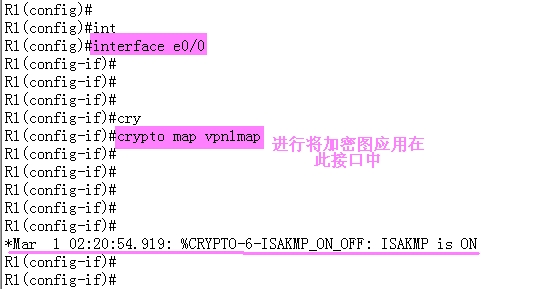

9.最后指定加密图应用于哪个接口(通常是***路由器连接Intnet的端口,也就是R1上的e0/0接口):

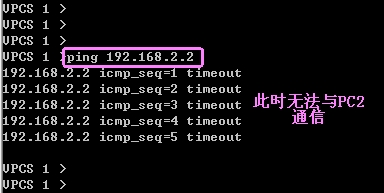

10.此时,***路由器R1便配置完成了,由于只在一台路由器上进行了配置,所以现在PC1PC2是无法进行建立连接的,因此也无法相互通信:



11.部署站点到站点的***要在两台设备上设置相同的认证方式,这样才能使得站点之间相互通信,现在到路由器R2上进行设置:

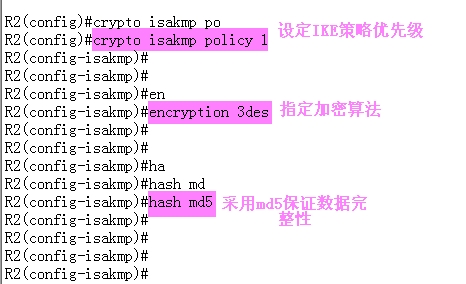

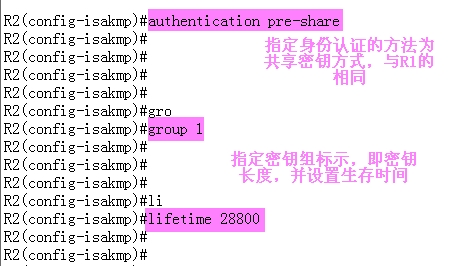

12.然后创建并配置IKE策略:

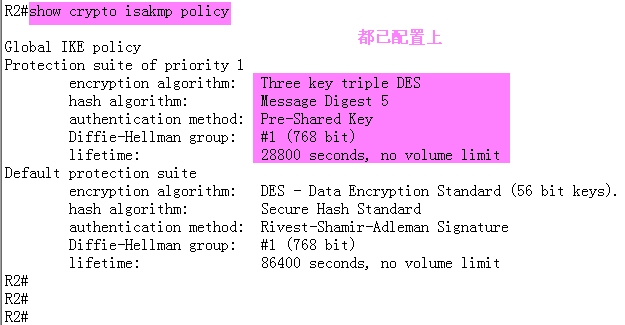

13.我们查看一下刚才所做的配置是否都已生效:

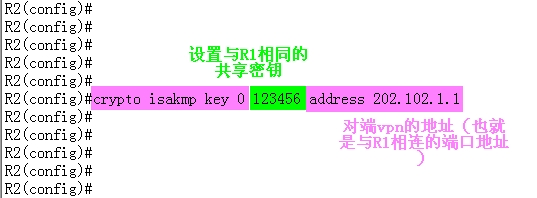

14.然后再进一步配置IKE身份认证模式和共享密钥:

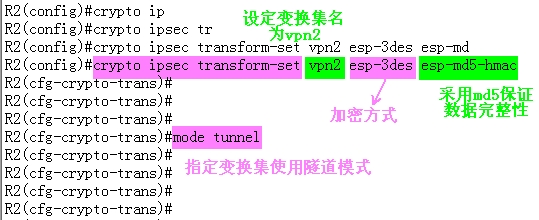

15. 然后进行创建和配置IPSec变换集:

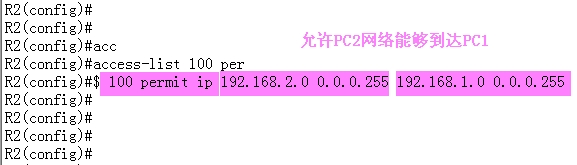

16. 然后进行创建一个ACL控制列表,使其与IPSec进行相结合:

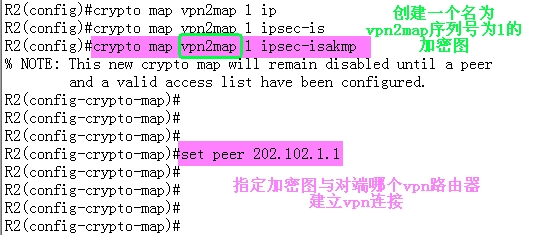

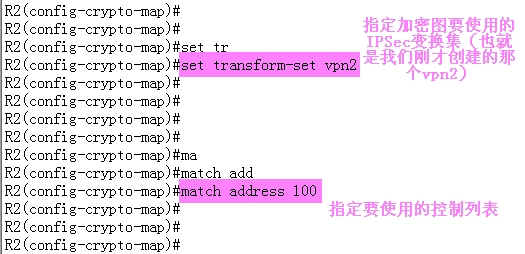

17. 然后进行配置加密图,也就是把IKE策略、IPSec变换集、访问控制列表综合起来:

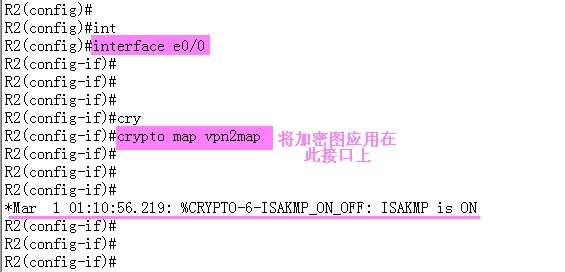

18. 最后指定加密图应用于哪个接口(通常是***路由器连接Intnet的端口,也就是R2上的e0/0接口):

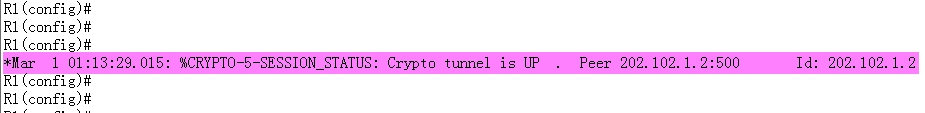

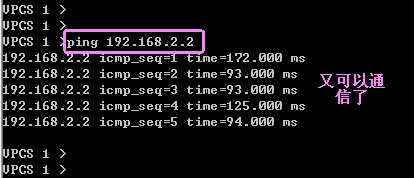

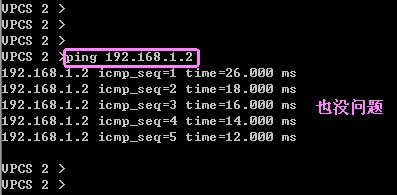

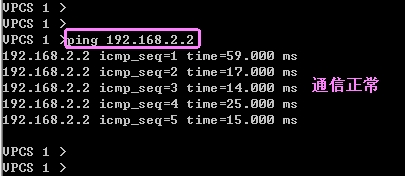

19.此时,我们再到PC机上进行验证,看现在能不能进行通信了:





20.完成!
