本文通过两个实例展示了如何使用MATLAB进行PSK调制，并绘制相应的星座图。第一个实例采用八进制调制，第二个实例则采用四进制调制并设置了初始相位。每个实例都包括了生成随机消息、调制过程及星座图的绘制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

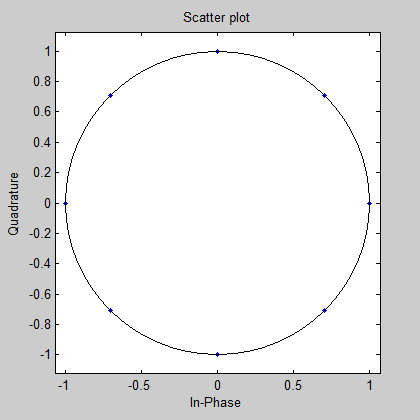

clear all;
msg = randi([0,7],1,80); % 八进制，80个符号
figure(1);stem(msg);
msg1 = pskmod(msg,8); % psk调制
scatterplot(msg1); % 画星座图
hold on;
rectangle('Position',[-1, -1, 2, 2],'Curvature',[1, 1]);axis equal; % 画圆

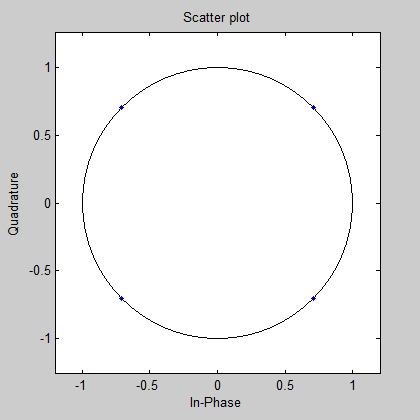

clear all;
msg = randi([0,3],1,20); % 4进制，20个符号
figure(1);stem(msg);
msg1 = pskmod(msg,4,pi/4); % 4psk调制  初始相位为 pi/4
scatterplot(msg1); axis([-1.2,1.2,-1.2,1.2]);% 画星座图
hold on;
rectangle('Position',[-1, -1, 2, 2],'Curvature',[1, 1]);axis equal; % 画圆
