sopc入门-Hello from nios II

一、Quartus部分。

1、新建工程。

    注意，工程名不能和Quartus关键字和宏功能块名字相同，否则会出问题（**** is too large）。

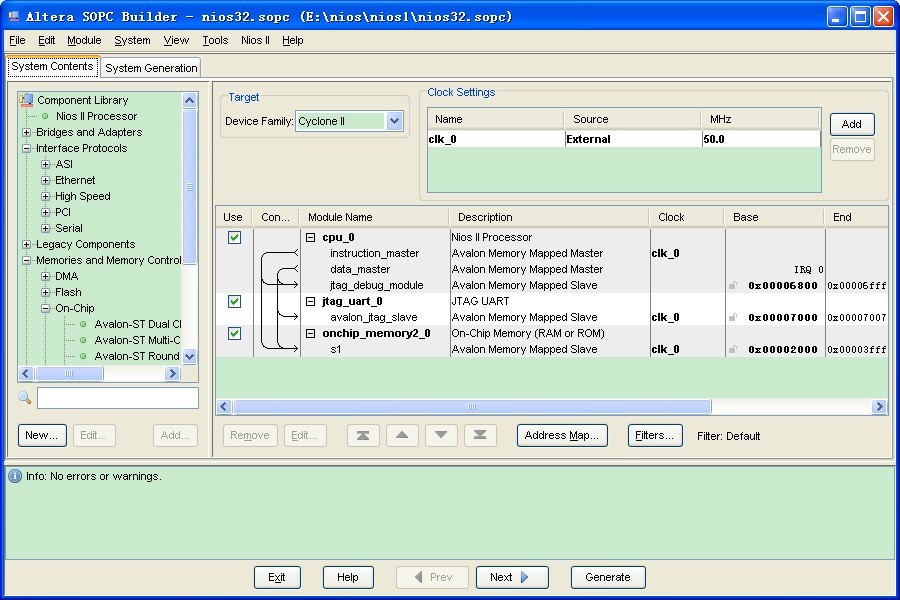

2、启动sopc builder，创建一个系统，包含如下组建

自动分配地址，配置reset和exception的地址，然后点击generate。等到生产完毕，OK，next。

3、file->new->block design/schimatic file.

    双击原理图空白处，project，添加刚才生成的系统。

    ctrl+A全选文件，右键选中的文件，自动添加引脚，更改引脚名称为csv格式引脚分配文件中的名称（方便使用引脚分配文件）。

    保存。

4、添加管脚分配文件。assignments->import assignment file，添加csv格式的引脚分配文件。

5、编译工程。

二、Nios软件部分。

1、sopc builder system file：选择刚才生成的ptf文件

     select builder system template：选择Hello World模板文件

     finish。

2、右键左侧窗口中的hello_world文件夹图标，选择preperties，选中C/C++ Build,对Configuration选择Release.

     右键左侧窗口中的hello_world文件夹图标，选择System Library preperties，选中C/C++ Build,对Configuration选择Release.

     System Library,勾选Program never exits,Clean exit,Reduced device driver,Lightweight device driver API,Small C library.其他不选。

     OK。

3、右键左侧窗口中的Hello_world文件夹图标，build project。

4、用Quartus将生成的sof文件下载到fpga中，或者用Nios IDE的tools->Quartus programmer下载。

5、右键左侧窗口中的Hello_world文件夹图标，run as->Nios hardware。

you will see "Hello from nios II" in the Console window which is in the down-middle of your screen.
