FPGA的NIOS-II开发入门

一、实验任务

学习 Quartus-II 、Platform Designer、Nios-II SBT 的基本操作；初步了解 SOPC 的开发流程，基本掌握 Nios-II 软核的定制方法；掌握 Nios-II 软件的开发流程，软件的基本调试方法。

完成：1) 流水灯显示; 2) 串口循环输出“Hello Nios-II”字符串到笔记本电脑。

二、硬件部分设计

（一）Qsys系统设计

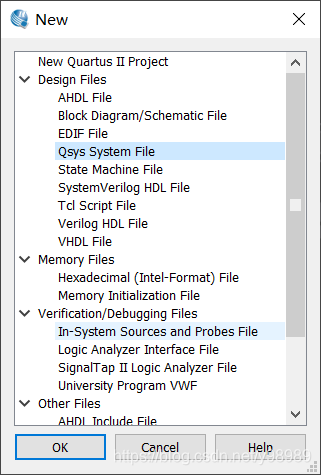

1、打开file->new->Qsys System File

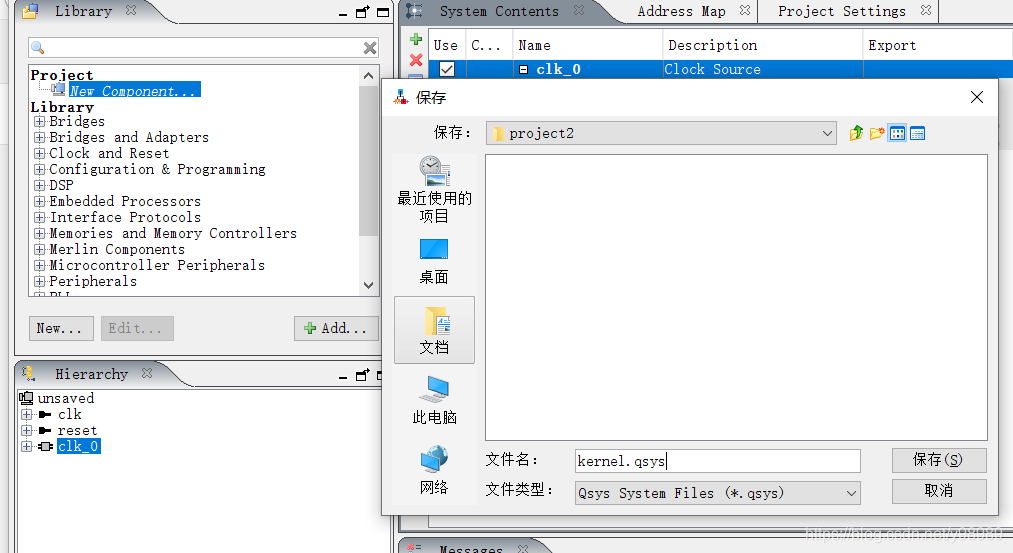

2、保存

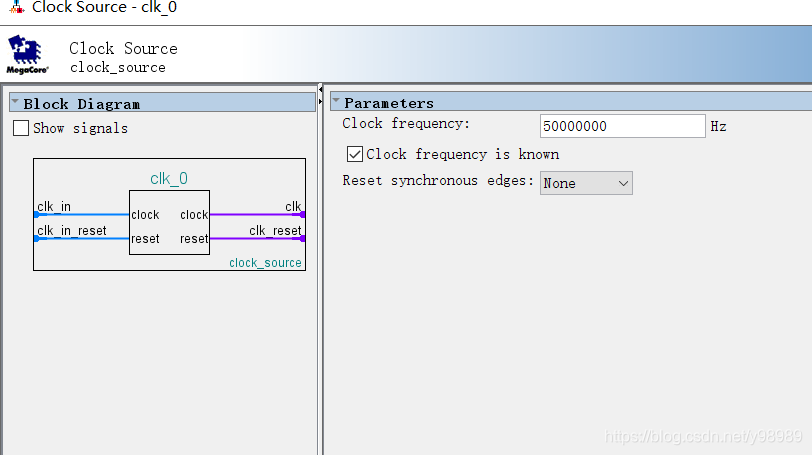

3、鼠标放在 clk_0 处点击右键 Edit 或是双击 clk_0 元件，对 Clock 进行时钟设置，设
为为 50M
4、添加CPU和外围器件
① 添加 Nios II 32-bit CPU

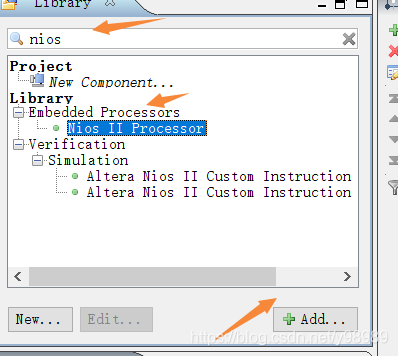

在“component library”标签栏中找到“Nios II Processor”后点击 Add（在查找窗口
输出 nios 即可）。

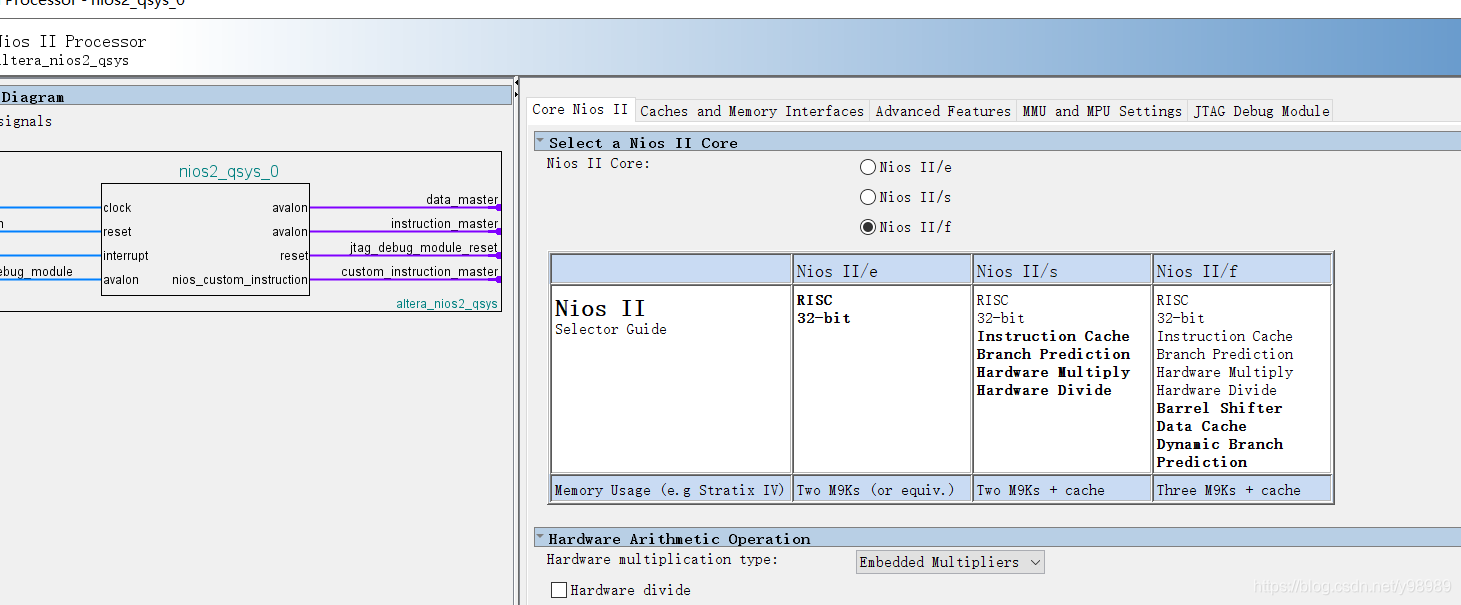

在 Nios Core 栏中选择 Nios II/f 选项，其他保持默认选项

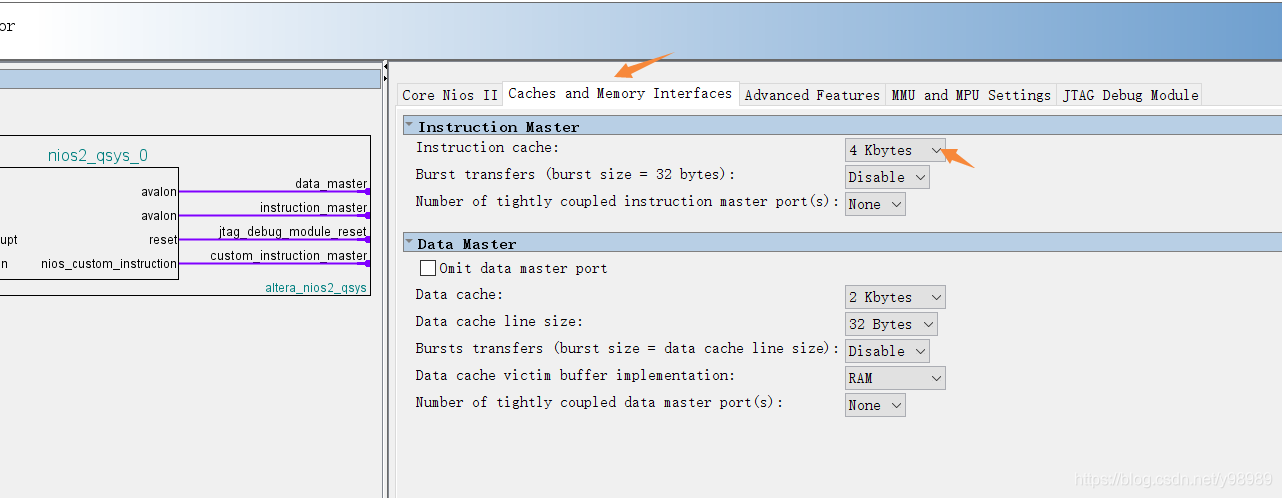

在”Caches and Memory Interfaces”标签栏中保持默认设置（Instruction Cache 选择
4Kbytes）
其他各选项中保持默认设置，然后点击finish
将 nios2_qsys_0 重命名为 cpu，点击”Rename”即可重新命名

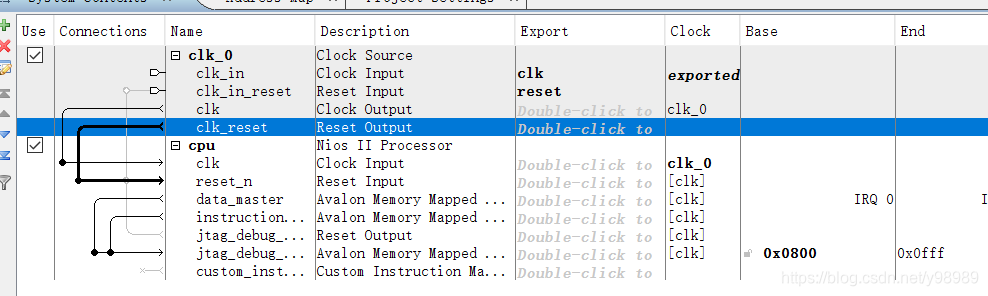

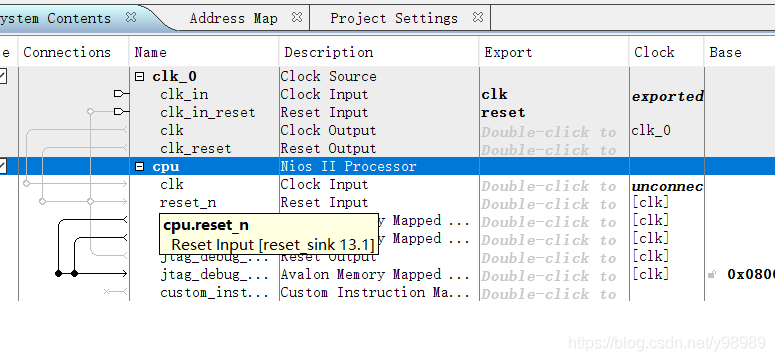

将 cpu 的 clk 和 reste_n 分别与系统时钟 clk_0 的 clk 和 clk_reset 相连
② 添加 jtag uart 接口。

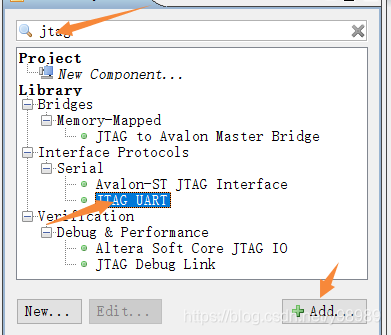

在标签栏中的查找窗口输入 jtag

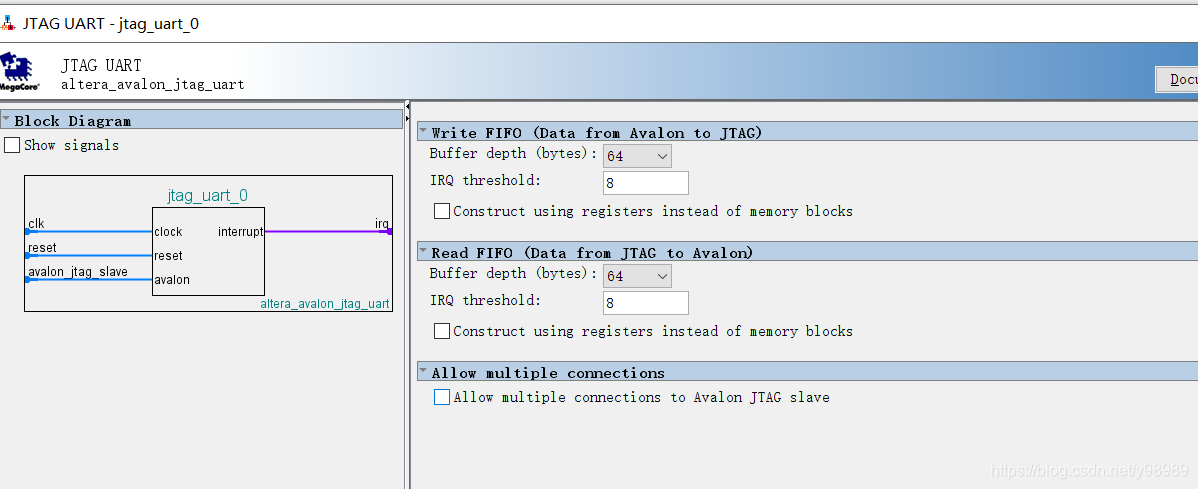

在 JTAG UART-jtag-uart_0 的设置向导中保持默认选项，点击 Finish
将 jtag-uart_0 重命名为 jtag-uart

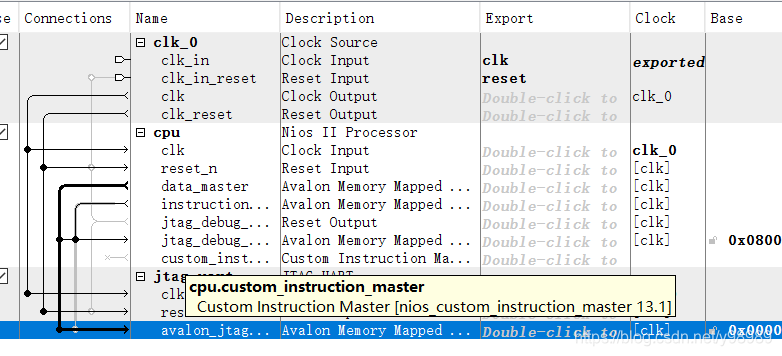

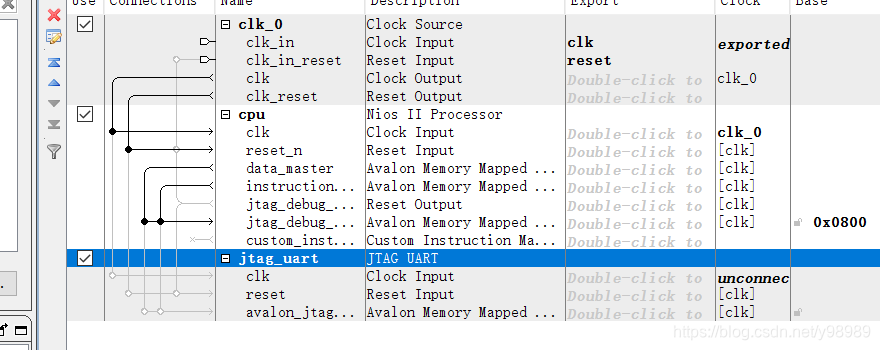

进行 clk、reset 以及 master-slave 的连线
③ 添加片上存储器 On-Chip Memory(RAM)核

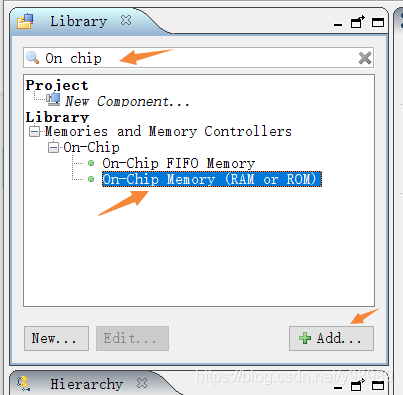

在查找窗口输入 On Chip 找到”On-Chip Memory(RAM or ROM)”后点击 Add
在”Size”栏中的”Total memory size”窗
