本文介绍如何使用Silverlight实现iPod Nano 5的动态选歌界面，包括图片展示、倒影效果及三维旋转等关键功能。

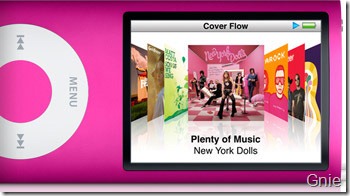

前一阵无意中发现将iPod Nano5 横置后会出现一个动态的选歌界面（如下图示），感觉不错于是想用Silverlight来实现一下这个效果，欢迎大家拍砖。

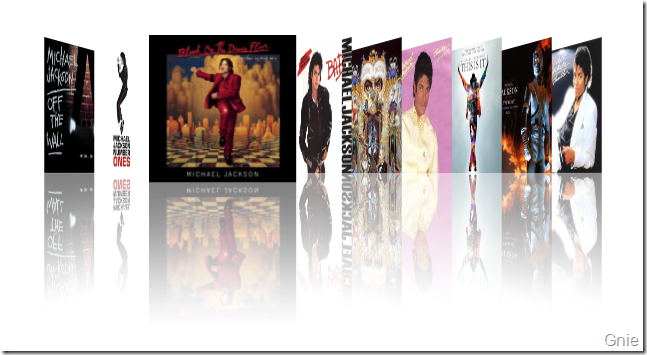

本来是放Demo演示，可是这个程序怎么也显示不出来，只好用图片了（感兴趣的话可以下载源代码）：

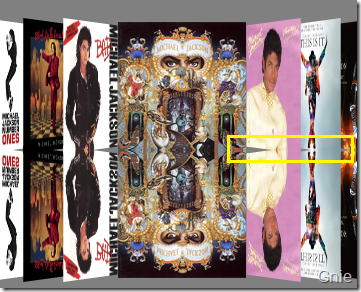

在制作过程中比较繁琐的部分是倒影效果，最开始的做法是将同一张专辑图片使用两次：一个作为专辑封面；一个作为倒影效果。对倒影效果图片进行RenderTransform->ScaleY 反转和OpacityMask->LinearGradientBrush 渐变处理，这样操作后出现一个问题：未选中专辑的封面和倒影之间有间隙（如下图示）。这是由于分别对封面和倒影进行PlaneProjection->RotationY 三维旋转时会使它们按各自的坐标轴进行旋转，不是以一个整体进行旋转而差生了偏差。如果将两个图片组合为一个StackPanel 或Canvas 然后再进行旋转感觉应该可以（但需要不少代码实现，效率可能会降低，感兴趣的朋友可以测试一下），最后偷懒用PS 给图片做了倒影～

下面先来看看XAML，这部分就是为Canvas 增加一些事件：

<Canvas x:Name="LayoutRoot" MouseLeftButtonDown="LayoutRoot_MouseLeftButtonDown">  </Canvas>

C# 内容请看注释详解：

public partial class MainPage : UserControl  {      private String[] ALBUMS = { "images/ep1.png", "images/ep2.png", "images/ep3.png",                                   "images/ep4.png", "images/ep5.png", "images/ep6.png",                                   "images/ep7.png", "images/ep8.png", "images/ep9.png" };      //当前位置      private double CURRENT = 0;      //目标位置      private double TARGET = 0;      //存储图片      private List<Image> IMAGE = new List<Image>();      //计时器      private DispatcherTimer TIMER = new DispatcherTimer();        public MainPage()      {         InitializeComponent();         //加载图片         addImages();         //对于不同浏览器加载滚轮事件         HtmlPage.Window.AttachEvent("DOMMouseScroll", LayoutRoot_MouseWheel);         HtmlPage.Window.AttachEvent("onmousewheel", LayoutRoot_MouseWheel);         HtmlPage.Document.AttachEvent("onmousewheel", LayoutRoot_MouseWheel);      }        private void addImages()      {          for (int i = 0; i < ALBUMS.Length; i++)          {             //逐一加载图片             string url = ALBUMS[i];             Image cover = new Image();             cover.Source = new BitmapImage(new Uri(url, UriKind.Relative));             LayoutRoot.Children.Add(cover);             //调整图片显示方式             setImage(cover, i);             //将图片加入IMAGE，用于实现动态效果             IMAGE.Add(cover);          }      }        private void setImage(Image image, int index)      {          //遍历图片与当前（CURRENT）位置关系          double offset = index - CURRENT;          //对图片进行三维旋转          PlaneProjection planeProjection = new PlaneProjection();          planeProjection.RotationY = Math.Abs(offset) * 65 / (offset != 0 ? offset : 1);          image.Projection = planeProjection;                    double left;          double top = 50;          double center = Width / 2 - 100;          double scale = 1;            if (index == CURRENT)          {              left = center;              top = 40;              scale = 1.15;          }          else if (index > CURRENT)          {              left = center + offset * 50 + 60;          }          else          {              left = center + offset * 50 - 40;          }          //对CURRENT图片进行缩放          ScaleTransform scaleTransform = new ScaleTransform();          scaleTransform.ScaleX = scale;          scaleTransform.ScaleY = scale;          image.RenderTransform = scaleTransform;          //调整遍历图片位置          image.SetValue(Canvas.LeftProperty, left);          image.SetValue(Canvas.TopProperty, top);          image.SetValue(Canvas.ZIndexProperty, (int)(-Math.Abs(offset)) * 100);      }         //点击鼠标左键正向移动图片       private void LayoutRoot_MouseLeftButtonDown(object sender, MouseButtonEventArgs e)       {          moveIndex(1);       }        /*      * 如果将下面事件加入Canvas的MouseWheel="LayoutRoot_MouseWheel"（XAML）中，      * 页面加载后初始不能获取滚轮事件。      */      //private void LayoutRoot_MouseWheel(object sender, MouseWheelEventArgs e)      //{      //    double mouseDelta = 0;      //    mouseDelta = Math.Sign(e.Delta);      //    moveIndex((mouseDelta > 0) ? 1 : -1);      //}        //通过HtmlPage加载鼠标滚动事件，详情可参考资料<4>      private void LayoutRoot_MouseWheel(object sender, HtmlEventArgs args)      {          double mouseDelta = 0;          ScriptObject e = args.EventObject;          // Mozilla and Safari              if (e.GetProperty("detail") != null)          {              mouseDelta = ((double)e.GetProperty("detail"));          }            // IE and Opera             else if (e.GetProperty("wheelDelta") != null)              mouseDelta = ((double)e.GetProperty("wheelDelta"));            mouseDelta = Math.Sign(mouseDelta);            moveIndex((mouseDelta > 0) ? 1 : -1);      }        private void moveIndex(int value)      {          //获取目标图片位置，并确保其在图片数量范围内          TARGET += value;          TARGET = Math.Max(0, TARGET);          TARGET = Math.Min(IMAGE.Count - 1, TARGET);      }        //计时器Tick，移动到目标图片      private void timerTick(object sender, EventArgs e)      {          for (int i = 0; i < IMAGE.Count; i++)          {              Image image = IMAGE[i];              setImage(image, i);          }          CURRENT = TARGET;      }        //启动计时器      public void startShow()      {          TIMER = new DispatcherTimer();          TIMER.Interval = new TimeSpan(0, 0, 0, 0, 10);          TIMER.Tick += new EventHandler(timerTick);          TIMER.Start();      }  }
