概述
作为微软各类产品的核心——Active Directory，它在整个的微软架构当中起着不可或缺的技术；在本次的测试过程中，涉及的测试范围主要包括根域和子域，并且根域和子域分属于不同的站点中；另外还将测试将整个的域环境升级到最新的2008R2的架构当中。此次暂时未对多站点的信任做相关测试，因为通常只有跨国企业做这类“复杂”的关联。
Exchange作为微软的邮件消息协作产品，从它发布到现在已经受到市场上各类大小企业的青睐；在本次的测试过程中，涉及到的Exchange技术比较多：其中包括Exchange 2003群集，Exchange 2003的前后端，Exchange 2003的路由组；Exchange 2010的CAS/HUB，Exchange 2010的DAG以及Exchange 2003升级到Exchange 2010。
DHCP——动态主要配置协议，在本次的测试过程中，将在子域中同时安装两台相同的DHCP服务器作为冗余，并会将其从Windows 2003的系统中迁移到Windows 2008R2的系统中。

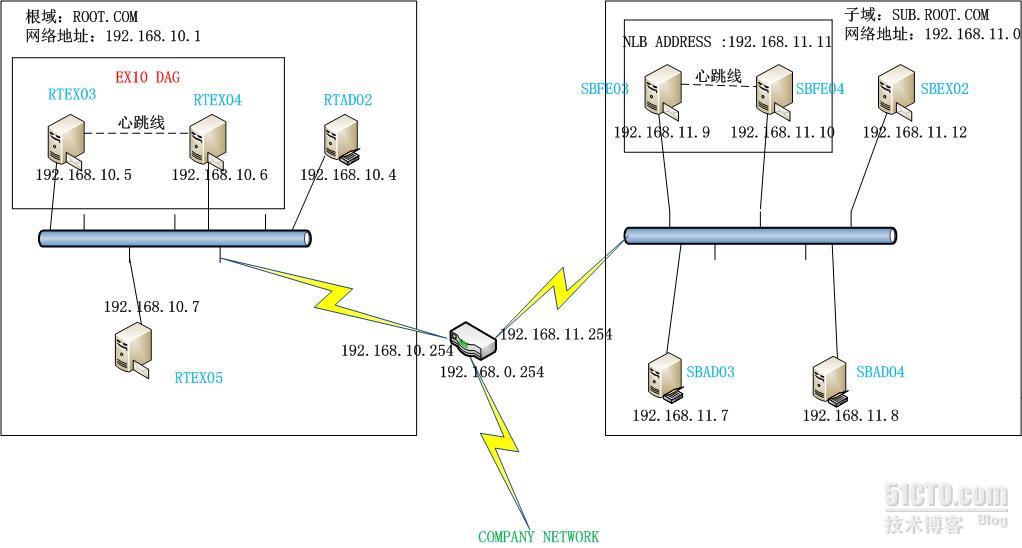

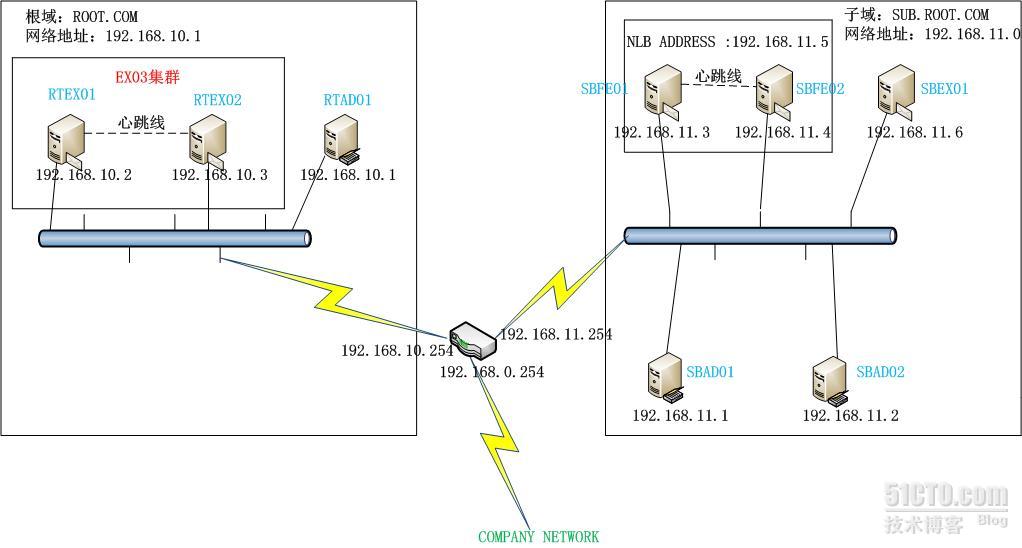

1.1.           服务器角色整体规划

计算机名
操作系统
IP地址
应用程序、服务
隶属站点
备注
RTAD01
Win 2003 R2 sp2
192.168.10.1
DC、DHCP
ROOT

RTEX01
Win 2003 R2 sp2
192.168.10.2
EX03 CLUSTER NODE 1
ROOT

RTEX02
Win 2003 R2 sp2
192.168.10.3
EX03 CLUSTER NODE 2
ROOT

ROUTE
Win 2003 R2 sp2
192.168.10.254
192.168.11.254
192.168.0.254
远程和路由服务
无

SBAD01
Win 2003 R2 sp2
192.168.11.1
DC、DHCP
SUBNET

SBAD02
Win 2003 R2 sp2
192.168.11.2
DC、DHCP
SUBNET

SBFE01
Win 2003 R2 sp2
192.168.11.3
EX03前端服务器、NLB
SUBNET
NLB 地址：192.168.11.5
SBFE02
Win 2003 R2 sp2
192.168.11.4
EX03前端服务器、NLB
SUBNET
NLB 地址：192.168.11.5
SBEX01
Win 2003 R2 sp2
192.168.11.6
EX03后端服务器
SUBNET

RTAD02
Win 2008 R2
192.168.10.4
DC、DHCP
ROOT
删除原DC后，将IP更改为原DC IP
RTEX03
Win 2008 R2
192.168.10.5
EX10 DAG NODE 1
ROOT

RTEX04
Win 2008 R2
192.168.10.6
EX10 DAG NODE 2
ROOT

RTEX05
Win 2008 R2
192.168.10.7
EX10 CAS/HUB
ROOT

SBAD03
Win 2008 R2
192.168.11.7
DC、DHCP
SUBNET
删除原DC后，将IP更改为原DC IP
SBAD04
Win 2008 R2
192.168.11.8
DC、DHCP
SUBNET
删除原DC后，将IP更改为原DC IP
SBFE03
Win 2008 R2
192.168.11.9
CAS/HUB NODE 1
SUBNET
NLB 地址：192.168.11.11
SBFE04
Win 2008 R2
192.168.11.10
CAS/HUB NODE 2
SUBNET
NLB 地址：192.168.11.11
SBEX02
Win 2008 R2
192.168.11.12
MAILBOX
SUBNET

RTCLNT
Win 7
自动获取
客户端
ROOT

SBCLNT1
Win 7
自动获取
客户端
SUBNET

SBCLNT2
Win 7
自动获取
客户端
SUBNET

SBCLNT3
Win 7
自动获取
客户端
SUBNET

SBCLNT4
Win 7
自动获取
客户端
SUBNET











 下一节将介绍整个关键服务器的网络配置。
