vlan+vtp+dhcp+三层交换+中继 综合实验


（附视频地址：http://down.51cto.com/data/792029）

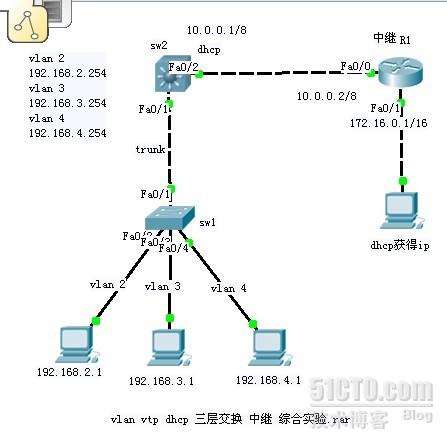

网络拓扑：



一、Trunk

为2层交换f0/1配置trunk

sw mo trunk

为3层交换f0/1配置trunk

switchport trunk encapsulation dot1q

(encapsulation trunk dot1q)

sw mo trunk


二、VTP

vlan data

vtp domain benet

vlan 2

vlan 3

vlan 4

exit


三、三层交换

在3层交换上配置vlan 的网关

int vlan 2

ip add 192.168.2.254 255.255.255.0

no shut

exit

int vlan 3

ip add 192.168.3.254 255.255.255.0

no shu

exit

int vlan 4

ip add 192.168.4.254 255.255.255.0

no shu

exit

配置默认路由：

en

conf t

ip route 172.16.0.0 255.255.0.0 10.0.0.2

end



四、端口划入 VLAN

在2层交换上，把端口分到VLAN 中

int f0/2

sw ac vlan 2

int f0/3

sw acc vlan 3

int f0/4

sw acc vlan 4


五、DHCP服务器 和中继

在3层交换上上。

en

conf t

ip dhcp pool benet

network 172.16.0.0

default 172.16.0.1

exit


六、在路由器上配置中继

int f0/1

ip helper-address 10.0.0.1


七、在3层交换上 F0/2开启三层接口配置IP地址

no sw

ip add 10.0.0.1 255.0.0.0

no shu

exit


八、在R1配置接口IP 和默认路由(汇总的即可)

int f0/0

ip add 10.0.0.2 255.0.0.0

no shut

int f0/1

ip add 172.16.0.1 255.255.0.0

no shu

ip route 192.168.0.0 255.255.0.0 10.0.0.1
