stm32 MDK5软件仿真之查看io口输出

软件MDK5

stm32的pack





打开MDK，添加工程

一、首先找到Project的Options选项，里面的Debug选为Use Simulator，也就是选择软件仿真。

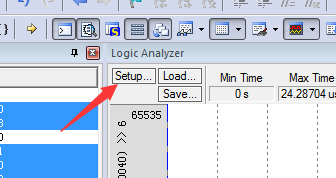

然后再Logic Analyzer的Setup选项里添加你要观察分析的IO，如PORTA.0。开始仿真后会看到逻辑分析窗口出现波形，调整Zoom的In或者Out就可以看到了

①点开debug

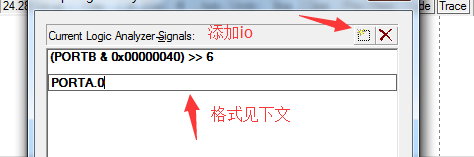

②添加io











③运行



二、软件仿真时，MDK Logic Analyzer添加current logic analyzer signals时显示Unknown Signal



①.首先确定输入格式正确 PXn   就是 输入PORTX.n

X是A，B，C... ；

n就是对应的引脚编号

例程PA6 对应输入就是 PORTA.6



②.设置 Dialog DLL （Options里面选择debug）分别为： DARMSTM.DLL 和TARMSTM.DLL， Parameter 均为：

-pSTM32F103RC，用于设置支持 STM32F103RC 的软硬件仿真（即可以通过 Peripherals
选择对应外设的对话框观察仿真结果）。
