CCNP-×××-1.GRE ×××

GRE（Generic Routing Eencapsulation）：

① 将各种网络协议封装到IP隧道内，被封装的数据报文能在IP网络中传输；

② 采用Tunnel技术；

③ 轻量级（GRE头部较小，封装效率高）；

外层IP头部 （公网地址）

GRE头部 （4个字节）

内部IP头部 （实际通信地址）

负载

④ 没有任何安全防护机制。

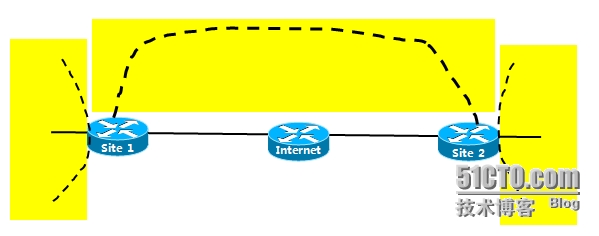

ping 2.2.2.2 source 1.1.1.1

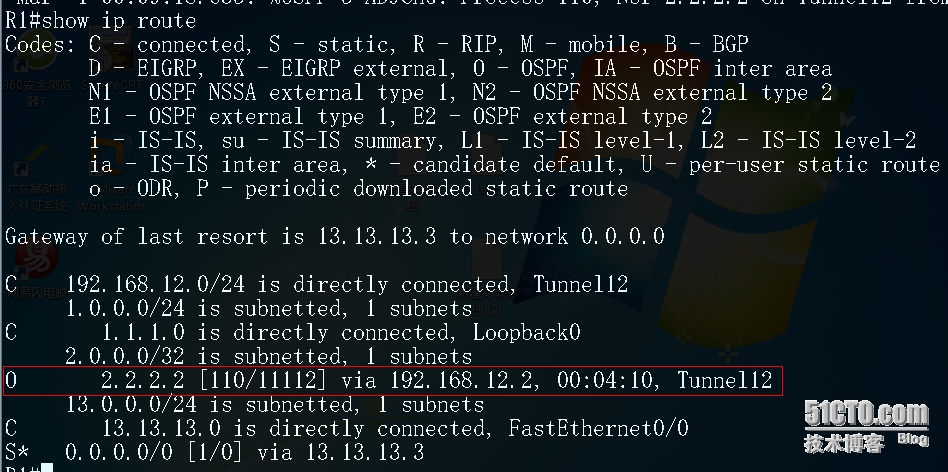

①Site1路由查找

②加封装

因为Tunnel接口是虚拟的，并不能直接发送数据，所有数据必须由物理接口转发，因此在转发之前必须将此包用GRE封装在一个IP公网数据包中

Site1 Tunnel接口参数：

 int tun12

 ip add 192.168.12.1 255.255.255.0

 tunnel source fa0/0

 tunnel destination 23.23.23.2

③Internet路由转发：

 ip route 0.0.0.0 0.0.0.0 13.13.13.3

④解封装

a.Site2检查IP发现此数据包目的IP为自己接口IP；

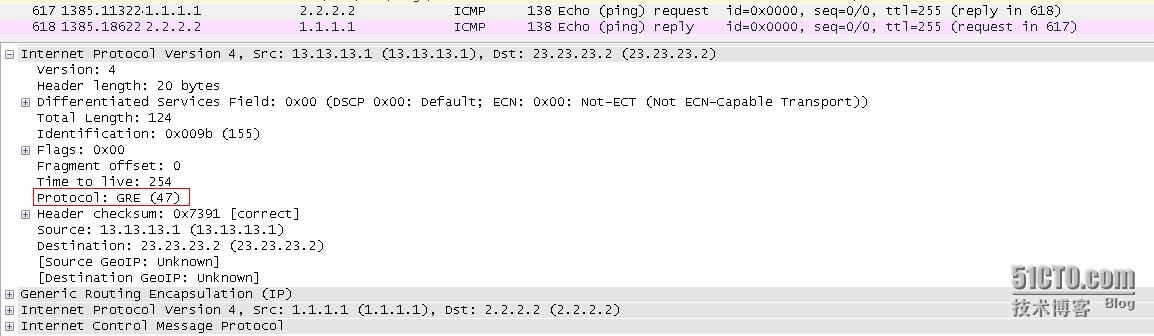

b.IP协议号47，为GRE封装；

c.解开IP头，得内部IP进行转发。

GRE ×××高级配置：

①验证：

int tunnel 12

tunnel checksum

tunnel key 2

②Keepalive

tunnel ttl 3

!!Internet中间链路故障，Site1因fa0/0 UP，Tun12也会UP，设置keepalive时间，默认连续3次收不到对方的Keepalive报文，即可认为隧道不可达，可用动态路由协议取替。

H3C配置参考CLI：

int tun12

ip add 192.168.12.1 24

source fa0/0

destination 23.23.23.2

gre checksum

gre key 2

keepalive 3
