图解CMS原理是什么？漏标+多标+浮动垃圾如何解决？

硝基苯

于 2025-03-29 21:59:03 发布

阅读量1.1k

点赞数 7

分类专栏：面试 java 文章标签： java jvm 开发语言面试

本文链接：https://blog.youkuaiyun.com/weixin_33805152/article/details/146714933

版权

java 同时被 2 个专栏收录

16 篇文章

订阅专栏

面试

6 篇文章

订阅专栏

垃圾回收器汇总

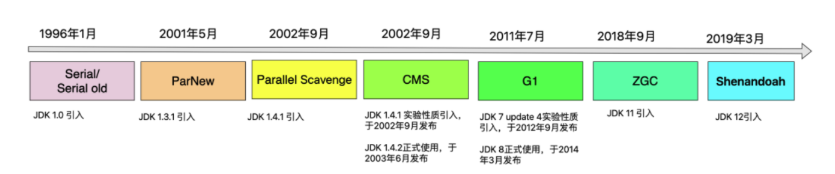

了解下 HotSpot虚拟机中 9款垃圾回收器的发布时间及其对应的 JDK版本，如下图：
在这里插入图片描述
就目前来说，JVM 的垃圾收集器主要分为两大类：分代收集器和分区收集器，分代收集器的代表是 CMS，分区收集器的代表是 G1 和 ZGC，下面我们来看看这两大类的垃圾收集器。
说明：分代垃圾收集器中，新生代有 Serial、ParNew、Parallel Scavenge，老年代包括 CMS、MSC、Parallel old，收集器之间的连线说明两者可以搭配使用。
在这里插入图片描述

CMS底层原理

垃圾回收器汇总

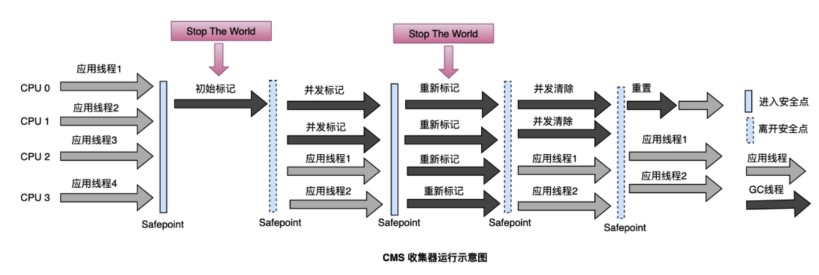

四阶段工作流程

初始标记（Initial Mark）‌：STW阶段，标记GC Roots直接关联的对象；
并发标记（Concurrent Mark）‌：与用户线程并发执行，遍历老年代对象引用链；
重新标记（Remark）‌：STW阶段，修正并发标记期间变动的引用关系（通过增量更新或原始快照算法）‌；
并发清除（Concurrent Sweep）‌：删除无引用对象，回收内存空间。’

关键技术机制

卡表（Card Table）‌：将老年代划分为512字节的卡片，记录跨代引用，避免YGC时扫描整个老年代；
增量并发：通过交替执行GC线程与用户线程减少STW时间，但可能引发并发失败（Concurrent Mode Failure）。

为什么有的文章 cms 是 4个阶段，有的文章 cms 是 6个阶段 ?
CMS垃圾回收器的阶段划分存在差异，主要是因为不同的资料对阶段的划分标准和详细程度有所不同。有的资料将CMS的执行过程简化为四个主要阶段，而另一些资料则更详细地描述了六个阶段，包括预清理和可中断的预清理阶段。

区分卡表（Card Table）与记忆集（Remembered Set），前者用于跨代引用，后者用于分代收集器的跨区域引用。

CMS的核心机制是什么？

(1) 并发标记与清理：通过多线程与用户线程并发执行标记和清理操作，仅初始标记和重新标记阶段需短暂STW
(2) 三色标记法：基于黑（已标记且存活）、灰（标记中）、白（未标记或垃圾）的对象状态跟踪，结合写屏障（Write Barrier）记录并发阶段的对象引用变化，防止漏标
(3) 内存碎片处理：标记- 清除算法不压缩内存，长期运行后可能产生碎片，依赖Full GC（Serial Old）或参数触发碎片整理**

CMS的特点

并发收集：GC 线程与用户线程并发执行
低停顿：追求最短回收停顿时间
标记-清除算法：会产生内存碎片
分代收集：与 ParNew 配合使用（年轻代用 ParNew，老年代用 CMS）

CMS 几个基本数据结构

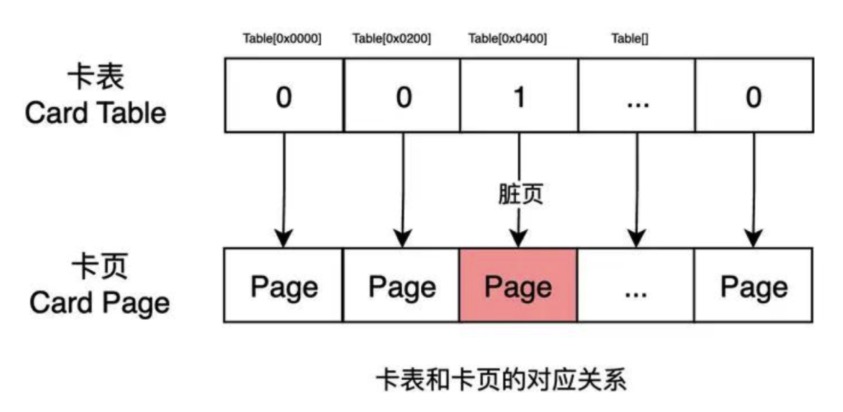

结构1：卡表

在这里插入图片描述

CMS 垃圾回收器依赖卡表的原因

CMS 垃圾回收器需要卡表，主要是为了优化跨代引用扫描效率，解决相关效率问题：

跨代引用引发性能瓶颈：在 YGC（年轻代垃圾回收）时，老年代对象可能引用年轻代对象。要是直接扫描整个老年代来找跨代引用，时间和资源消耗太大，无法接受。
并发标记阶段记录引用变化：CMS 并发标记阶段，老年代引用变化会通过写屏障标记到卡表。这么做的核心目的，是在重新标记阶段能高效修正并发期间遗漏的存活对象标记。此时，卡表不光用于跨代引用跟踪，还处理老年代内部引用变更的记录。
卡表的关键作用：卡表把老年代划分为固定大小的卡片（Card，一般 512 字节），并记录卡片是否被修改（脏卡标记）。YGC 时，只需扫描标记为脏的卡片，不用全量扫描老年代，大大缩小了扫描范围，在 YGC 中发挥重要作用。

什么是卡表

对于分代垃圾回收器，势必存在一个跨代引用的问题，而卡表就是最常用的一种跨代引用记录结构，它是一个字节数组，用于记录堆内存的映射关系，下面是 HotSpot虚拟机默认的卡表标记逻辑：
[图片]
在 CMS 垃圾收集器里，卡表主要用来记录老年代对年轻代的引用，以此加速年轻代垃圾收集（YGC）进程。YGC 时，卡表能快速锁定可能引用年轻代对象的老年代对象，不用扫描整个老年代，提升了效率。

但在 Full GC 场景下，卡表作用有限。Full GC 会扫描整个堆内存，全面处理所有对象引用，无需卡表定位跨代引用。不过，Full GC 时仍会维护卡表，对其清理，保证内容契合堆内存实际情况，为后续 YGC 正常运作做准备。虽说这会带来些开销，但相比 Full GC 的全局扫描与对象回收，开销较小。

总体而言，Full GC 中卡表贡献小，它主要助力 YGC 加速跨代引用处理。

结构2：写屏障

在 HotSpot 虚拟机中，写屏障（Write Barrier）是一种环绕切面（AOP）机制，在对象引用赋值的前后插入额外动作（如更新卡表）。写屏障分为：

前置写屏障（Pre-Write-Barrier）：赋值前记录旧引用。
后置写屏障（Post-Write-Barrier）：赋值后记录新引用。
📌 注意：写屏障与多线程的内存屏障不同，前者用于 GC 跟踪引用变化，后者防止指令重排。

🔥 写屏障的作用：引用关系的“监督员”
在垃圾回收时，写屏障就像“引用关系监督员”，记录对象引用的变化，防止回收器遗漏存活对象。
✅ 类比场景：

内存中的对象像图书馆里的书籍，对象引用关系类似书与书的关联。
写屏障就像管理员，记录书籍的引用变化，确保不会误删仍在使用的书。

🚀 解决三色标记法的漏标问题
在三色标记法中：

⚫️ 黑色对象：标记完成，不会被回收。
⚙️ 灰色对象：正在标记中。
⚪️ 白色对象：未标记，可能被回收。
漏标问题：
标记阶段若引用关系改变，可能导致某些白色对象未被标记，被误回收。
✅ 写屏障的作用：
当引用关系变化时，写屏障会检查新引用对象是否为灰色或黑色。
若是，则将相关的白色对象标记为灰色，防止漏标。
✅ 类比场景：
垃圾回收像寻宝游戏，白色对象是“待回收的宝藏”。
写屏障就像哨兵，发现引用变更时，立刻标记宝藏，防止遗漏。

🎯 总结

写屏障 = 引用变动的监督员，时刻记录引用变化，防止漏标。
在三色标记法中，确保存活对象不会因引用关系改变而被误回收。
类比：垃圾回收中的“哨兵”，保护存活对象不被误删。 🚀

CMS的垃圾回收的触发时机

1️⃣ 老年代内存占用过高

老年代空间使用率超过 -XX:CMSInitiatingOccupancyFraction 参数（默认 92%）时，触发初始标记。
自定义阈值时，需启用 -XX:+UseCMSInitiatingOccupancyOnly，防止 JVM 动态调整。

2️⃣ 元数据区（Metaspace）空间不足

当元数据区内存不足（如加载大量类）时，自动触发 CMS 初始标记。

3️⃣ 年轻代晋升失败

年轻代 GC 后，存活对象晋升到老年代。
若老年代空间不足，则触发初始标记。
参数优化：-XX:+CMSScavengeBeforeRemark 可在初始标记前先执行年轻代 GC，减少晋升失败。

4️⃣ 显式调用 GC

手动调用 System.gc() 时，若启用 -XX:+ExplicitGCInvokesConcurrent，则直接启动 CMS 初始标记。

CMS优缺点分析

🚀 ✅ 核心优点
1️⃣ 低延迟设计

并发标记与清除：CMS 在 Concurrent Mark（并发标记）和 Concurrent Sweep（并发清除）阶段与用户线程并行工作，有效减少 STW（Stop-The-World）停顿，适合实时系统等低延迟场景。
可控停顿：通过 -XX:MaxGCPauseMillis 参数可设置最大停顿时间，保障用户体验。

2️⃣ 分代收集优化

老年代 + 年轻代：CMS 针对老年代设计，配合年轻代 ParNew 收集器，实现分代回收，减少整体 GC 压力。

⚠️ ❌ 核心缺点
1️⃣ 内存碎片问题

标记-清除算法缺陷：CMS 采用标记-清除算法，不压缩内存，易产生大量内存碎片，影响分配效率。
频繁 Full GC 风险：碎片过多时，容易触发 Full GC。可启用 -XX:+UseCMSCompactAtFullCollection 参数在 Full GC 时压缩内存，但代价是更长的 STW。

2️⃣ CPU 资源敏感

并发阶段占用资源：CMS 并发阶段会占用约 25%～30% 的 CPU 资源，默认线程数公式：(CPU核数 + 3) / 4。
高并发场景瓶颈：在高并发或低配环境下，CMS 会影响应用吞吐量。

3️⃣ 浮动垃圾处理不足

浮动垃圾：并发标记期间，用户线程可能持续创建新对象（浮动垃圾），CMS 无法及时回收，需等下次 GC 处理。
Concurrent Mode Failure（CMF）：若老年代预留空间不足（默认阈值 -XX:CMSInitiatingOccupancyFraction=92%），会触发 Full GC，退化为单线程的 Serial Old 收集器，引发长时间 STW。

4️⃣ 维护与兼容性问题

已淘汰技术：CMS 从 JDK 9 开始被标记为废弃，JDK 14 中彻底移除，不再受官方支持，仅适用于老旧系统维护。
🎯 总结：CMS 的适用性
✅ 适合：低延迟场景（如交易系统、游戏服务器）。
❌ 不适合：内存敏感、高并发场景，需谨防浮动垃圾与内存碎片。
🚫 JDK 14+ 环境建议使用 G1 或 ZGC，CMS 不再受官方支持。

Concurrent Mode Failure 是什么？

⚠️ ❌ 什么是 CMF？
Concurrent Mode Failure 是 CMS 垃圾回收器在并发阶段内存不足时触发的关键问题。

本质原因：CMS 并发回收期间，老年代预留空间不足，导致无法分配新对象，从而触发 Full GC（退化为单线程 Serial Old 收集器），造成长时间 STW 停顿。

🔥 CMF 的触发场景
1️⃣ 老年代预留空间不足

触发机制：CMS 并发回收时，需预留部分内存给用户线程分配新对象。若预留空间不足，分配失败，触发 CMF。
默认阈值：-XX:CMSInitiatingOccupancyFraction=92%（老年代占用率达 92% 时触发 GC）。
典型表现：并发回收阶段，用户线程持续分配对象，导致预留空间被耗尽。

2️⃣ 晋升失败（Promotion Failed）

场景：Young GC 后，新生代对象晋升至老年代，但老年代没有足够连续空间存放，即使总空闲空间充足。
原因：
- 内存碎片严重，无法容纳大对象。
- 晋升速率超过 CMS 回收速度，导致空间不足。

3️⃣ 大对象直接分配失败

情况：应用直接在老年代分配大对象（如 -XX:PretenureSizeThreshold 设置大对象直接进入老年代），但老年代没有足够连续空间时，触发 CMF。

4️⃣ 回收速度滞后

原因：CMS 并发回收速度慢于对象分配速度，预留空间被迅速消耗。
表现：并发标记时间过长，导致回收跟不上分配节奏。

🔧 CMF 优化策略

✅ 1️⃣ 降低触发阈值，预留更多空间

参数调整：
-XX:CMSInitiatingOccupancyFraction=70 # 降低阈值（如70%），预留更多空间给用户线程
-XX:+UseCMSInitiatingOccupancyOnly # 固定阈值，防止 JVM 动态调整
作用：提高 CMS 回收提前量，避免老年代空间被过度占用。

✅ 2️⃣ 减少内存碎片

参数配置：
-XX:+UseCMSCompactAtFullCollection # Full GC 时压缩碎片，减少内存浪费
-XX:CMSFullGCsBeforeCompaction=5 # 每5次 Full GC 压缩一次
作用：清理碎片，提升晋升成功率，降低 CMF 风险。

✅ 3️⃣ 优化 GC 调度

参数配置：
-XX:+CMSScavengeBeforeRemark # 在重新标记前触发 Young GC
作用：减少跨代引用，减轻老年代压力，降低 CMF 发生概率。

✅ 4️⃣ 监控与扩容

监控命令：
jstat -gcutil 1000 # 实时监控老年代占用率与 GC 频率
扩容措施：
- 增大堆内存或老年代比例。
- 调整 -Xms 和 -Xmx 参数，确保老年代空间充足。

🎯 总结：CMF 优化思路
✅ 预留更多空间：降低触发阈值，提前回收。
✅ 压缩碎片：减少内存浪费，防止晋升失败。
✅ 优化 GC 调度：使用 -XX:+CMSScavengeBeforeRemark 提前释放年轻代空间。
✅ 监控与扩容：实时监控内存占用率，必要时扩容。
👉 推荐方案：
-XX:CMSInitiatingOccupancyFraction=70
-XX:+UseCMSCompactAtFullCollection
-XX:CMSFullGCsBeforeCompaction=5
-XX:+CMSScavengeBeforeRemark
✅ 这样可有效减少 CMF 发生概率，保证 GC 效率与应用性能。

三色标记的漏标、多标问题

🎯 1️⃣ 三色标记算法的基本概念

在垃圾回收过程中，三色标记算法将对象分为三类：

白色（未访问）：尚未被标记的对象，表示“未知区域”，可能是垃圾。
灰色（已访问，引用未遍历完）：已标记但引用的对象未完全处理，表示“待检查区域”。
黑色（已访问且引用遍历完）：已标记且引用的对象也全部标记完毕，表示“已处理区域”。

⚠️ 2️⃣ 漏标与多标问题

在并发标记阶段，GC 与用户线程同时运行，可能导致以下两种问题：
✅ 漏标（漏掉存活对象）
暂时无法在飞书文档外展示此内容

定义：本应存活的对象未被标记，错误地当作垃圾对象回收。
触发场景：
- 并发标记期间，用户线程将白色对象变为可达（引用链被建立），但 GC 已经遍历过该引用链，导致该白色对象未被标记为存活。
结果：存活对象被误回收。
类比：就像在挖宝藏时遗漏了“真正的宝藏”。

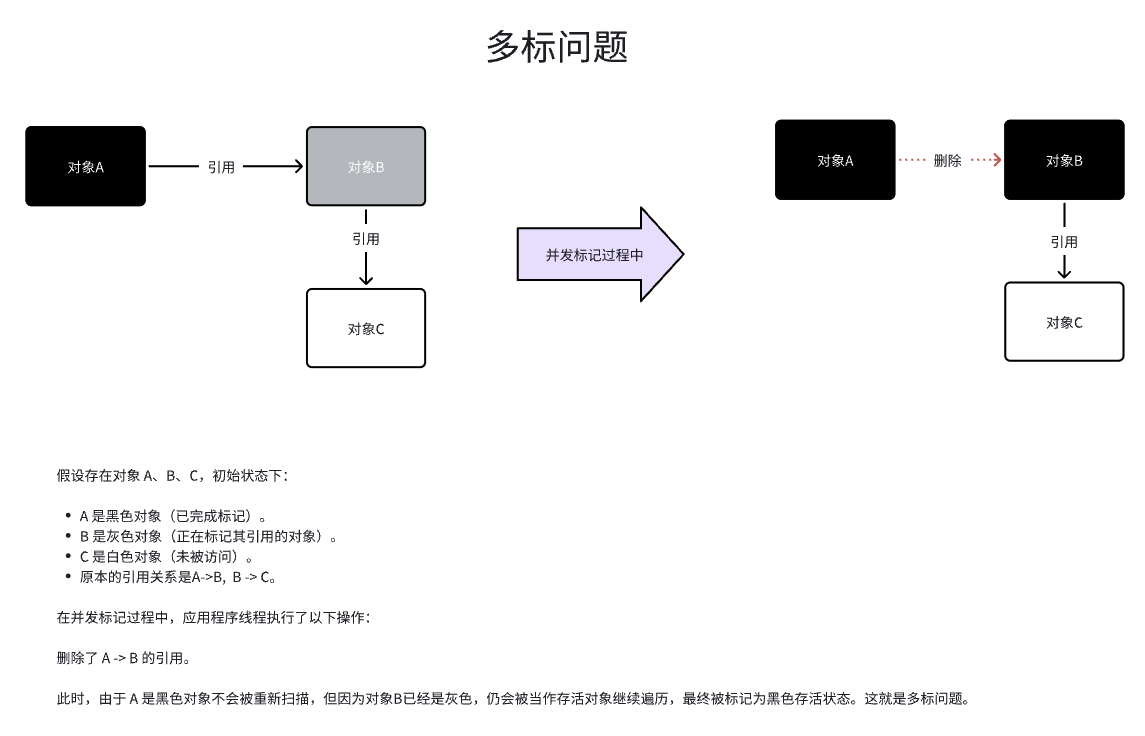

✅ 多标（多标记垃圾对象）
暂时无法在飞书文档外展示此内容

定义：本应回收的垃圾对象被多余标记为存活对象，无法回收。
触发场景：
- 并发标记阶段，用户线程将黑色对象的引用删除，导致该对象实际上已不可达，但由于其已标记为黑色，GC 仍将其当作存活对象。
结果：垃圾对象未被回收，形成浮动垃圾。
类比：相当于把“废弃的宝藏”当作有价值的东西留了下来。

在这里插入图片描述

🔧 3️⃣ 漏标与多标的影响

漏标：存活对象被误回收，可能导致程序异常甚至崩溃。
多标：垃圾对象未能回收，形成浮动垃圾，增加内存占用，降低 GC 效率。

大厂面试：CMS如何解决漏标？

CMS 垃圾回收器采用以下两种机制解决漏标：

🔧 （1）写屏障 + 增量更新

核心思想：在并发标记阶段，使用写屏障（Write Barrier）记录对象引用变化，确保引用关系变更不会被遗漏。
✅ 写屏障工作机制

作用：在引用关系发生变化时，拦截引用变更，记录变更信息。
实现方式：
- 当黑色对象增加对白色对象的引用时，CMS 使用写屏障将该黑色对象重新标记为灰色。
- 将该对象加入灰色队列，在重新标记阶段重新扫描它的引用，确保引用变化被正确标记。
类比：写屏障就像“监督员”，在引用变化时记录异常，确保 GC 不会遗漏存活对象。
✅ 增量更新（Incremental Update）
原理：
- 当黑色对象新增对白色对象的引用时，将黑色对象重新标记为灰色。
- 在后续标记阶段重新扫描该对象的引用关系，确保引用变化被正确追踪。
缺点：
- 增量更新可能会导致重新扫描黑色对象的所有引用，增加开销，影响 GC 效率。
类比：增量更新就像在检查宝藏时，如果发现有新加入的宝藏，就重新标记一遍，防止遗漏。
✅ 代码参数
bash
复制编辑
-XX:+CMSIncrementalMode # 启用增量更新模式，适合多 CPU 并行处理
-XX:+CMSIncrementalUpdate # 增量更新方式，防止漏标

🔥 （2）重新标记阶段（Remark Phase）

核心作用：重新标记阶段是解决漏标问题的关键步骤，在该阶段，CMS 会暂停用户线程，对可能被漏标的对象进行二次检查和校正。
✅ 工作机制

STW（Stop-The-World）：
- CMS 会暂停所有用户线程，确保标记过程的完整性和准确性。
重新扫描可能漏标的对象：
- CMS 检查并发标记阶段通过写屏障记录下的引用变化。
- 对这些引用关系进行重新遍历，确保所有存活对象被正确标记。
校正标记结果：
- 将误标为白色的存活对象重新标记为灰色，避免被错误回收。
- 这种校正机制保证了标记阶段的准确性。
  ✅ 类比：
  重新标记阶段就像在丢弃废品前，再次仔细检查一遍，防止将有价值的宝藏误当作垃圾扔掉。
  ✅ 代码参数
  -XX:+CMSScavengeBeforeRemark # 在重新标记前触发 Young GC，减少老年代压力
  -XX:CMSMaxAbortablePrecleanTime=5000 # 控制 Remark 阶段的最大预清理时间

🚀 3️⃣ 示例：CMS 如何修复漏标

假设以下情况：

黑色对象 A 引用了白色对象 B。
标记阶段，用户线程新增了 A → B 的引用关系。
CMS 未标记 B，导致 B 漏标。
✅ 解决过程

写屏障拦截引用变更：

用户线程新增引用时，触发写屏障，记录引用变化。
将 A 从黑色重新标记为灰色，加入灰色队列，防止漏标。

重新标记阶段修复漏标：

在 STW 阶段，GC 对 A 及其引用的 B 进行重新扫描。
将 B 标记为灰色，确保存活对象不被漏标回收。

✅ 4️⃣ 漏标问题的优化与调优

增量更新 + 写屏障
- 通过写屏障在引用变更时及时记录，防止漏标。
- 增量更新确保新引用关系被重新扫描，防止遗漏。
重新标记阶段
- 在 STW 下重新扫描引用链，确保标记准确。
- 配合预清理和 Young GC 减少老年代压力。
参数调优
-XX:CMSInitiatingOccupancyFraction=70 # 提前触发 GC，避免漏标
-XX:+UseCMSCompactAtFullCollection # Full GC 时压缩内存，减少碎片
-XX:+CMSScavengeBeforeRemark # 重新标记前执行年轻代 GC

🎯 ✅ 总结

CMS 通过以下机制解决漏标问题：

写屏障 + 增量更新

在引用变化时记录变更，防止漏标。
将黑色对象重新标记为灰色，重新扫描引用关系。

重新标记阶段

在 STW 阶段重新扫描写屏障记录的引用变化，修复漏标。
确保所有存活对象被正确标记，防止被错误回收。
✅ 类比总结
写屏障 → “宝藏监督员”，随时记录引用变化。
增量更新 → “重新挖掘”，将黑色对象变灰，重新检查。
重新标记阶段 → “最终复查”，丢弃前再次检查，防止遗漏宝藏。
✅ 面试重点
CMS 漏标的本质原因：GC 与用户线程并发执行，导致引用变更未被记录。
CMS 漏标的解决方案：写屏障 + 增量更新 + 重新标记阶段。
参数调优：配合 Young GC、STW 重新标记，确保标记完整性。

大厂面试：CMS如何解决多标？（浮动垃圾）

🎯 1️⃣ 多标问题的本质

多标问题是指在 GC 标记阶段，本应回收的垃圾对象被错误标记为存活对象，导致没有被及时回收，形成浮动垃圾（Floating Garbage）。
💡 多标的成因

GC 与用户线程并发执行：
- 在 CMS 并发标记阶段，用户线程可能删除某个引用关系，使对象变成垃圾，但由于 CMS 不会重新检查已标记为黑色的对象，导致该对象被错误保留。
浮动垃圾：
- 被多标的对象实际上已经不可达，但由于 GC 标记阶段已经结束，它们仍然被错误标记为存活对象，无法在本轮 GC 被回收。
后果：
- 浮动垃圾会占用内存空间，影响后续 GC 效率和应用性能。
- CMS 需要在下一次 GC 中才能回收这些对象，导致内存回收滞后。
  ✅ 类比：
  在挖宝藏时，本应丢弃的“废石头”被误认为“宝藏”保留了下来，导致占用了仓库空间。

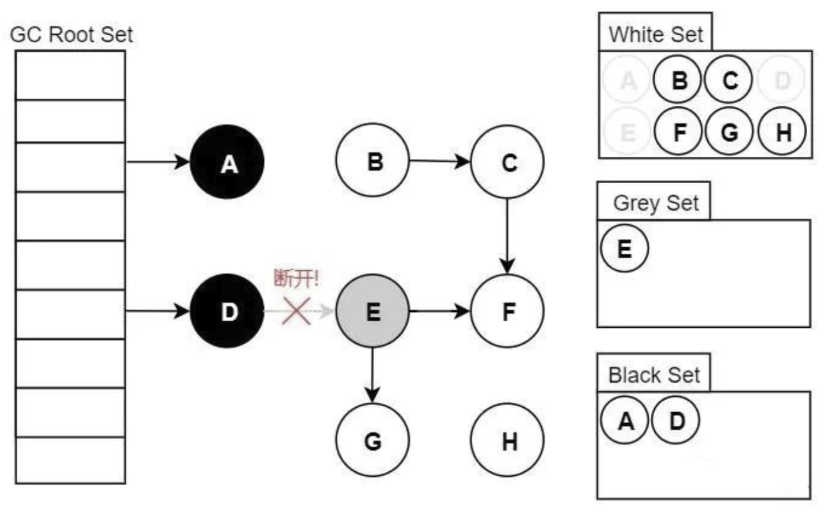

例如下图中，假设我们现在遍历到了节点 E，此时应用执行了 objD.fieldE = null;。
那么此刻之后，对象 E、F、G 应该是被回收的。
但因为节点 E 已经是灰色的，那么 E、F、G 节点都会被标记为存活的黑色状态，并不会被回收。

在这里插入图片描述
多标问题会导致内存产生浮动垃圾，但好在其可以再下次 GC 的时候被回收，因此问题还不算很严重。浮动垃圾是由于在并发标记阶段，某些对象被标记为存活，但在标记完成后，这些对象实际上已经不可达。
