尼恩说在前面

在40岁老架构师 尼恩的读者交流群(50+)中，最近有小伙伴拿到了一线互联网企业如得物、阿里、滴滴、极兔、有赞、希音、百度、网易、美团的面试资格，遇到很多很重要的面试题：

听说你是高手，说说，你的CMS怎么调优？

说说，CMS 垃圾回收器的底层原理？

说说，CMS 的浮动垃圾，是怎么处理的？

说说，CMS 垃圾回收器的调优过程？

最近有小伙伴在面试 美团，又遇到了相关的面试题。小伙伴懵了，因为没有遇到过，所以支支吾吾的说了几句，面试官不满意，面试挂了。

所以，尼恩给大家做一下系统化、体系化的梳理，使得大家内力猛增，可以充分展示一下大家雄厚的 “技术肌肉”，让面试官爱到 “不能自已、口水直流”，然后实现”offer直提”。

当然，这道面试题，以及参考答案，也会收入咱们的 《尼恩Java面试宝典PDF》V171版本，供后面的小伙伴参考，提升大家的 3高 架构、设计、开发水平。

最新《尼恩 架构笔记》《尼恩高并发三部曲》《尼恩Java面试宝典》的PDF，请关注本公众号【技术自由圈】获取，回复：领电子书

另外，此文的内容，作为0第10章，收入尼恩的《JVM 调优圣经》PDF。

第10章：cms 底层原理和调优实战

《cms 底层原理和调优实战》内容正在写作中，本月底发布。

尼恩希望通过 JVM调优圣经一个PDF，帮助大家一举成为 JVM调优 小王子。

实现通过JVM调优 的超级技能，去毒打面试官。

完整的PDF还在写作中，晚些时候进行发布。

说在最后：有问题找老架构取经

《JVM 调优圣经》PDF 第11章：

美团面试：G1 垃圾回收 底层原理是什么？说说你的调优过程？

接下来，咱们言归正传，开始讲 cms

面试背景

CMS（Concurrent Mark Sweep）作为老年代垃圾回收器，以‌低延迟‌为核心目标，适用于对响应时间敏感的系统。尽管G1、ZGC等新回收器逐渐普及，但CMS仍广泛存在于传统企业级应用中。面试官提问CMS底层原理及调优，主要考察以下能力：

(1) 对并发垃圾回收机制的理解（如如何减少STW时间）‌；
(2) 实际调优经验（参数调整、问题定位能力）‌；
(3) 对JVM内存模型与GC算法的综合掌握程度（如卡表机制、碎片处理）‌。

回答核心要点

CMS底层原理

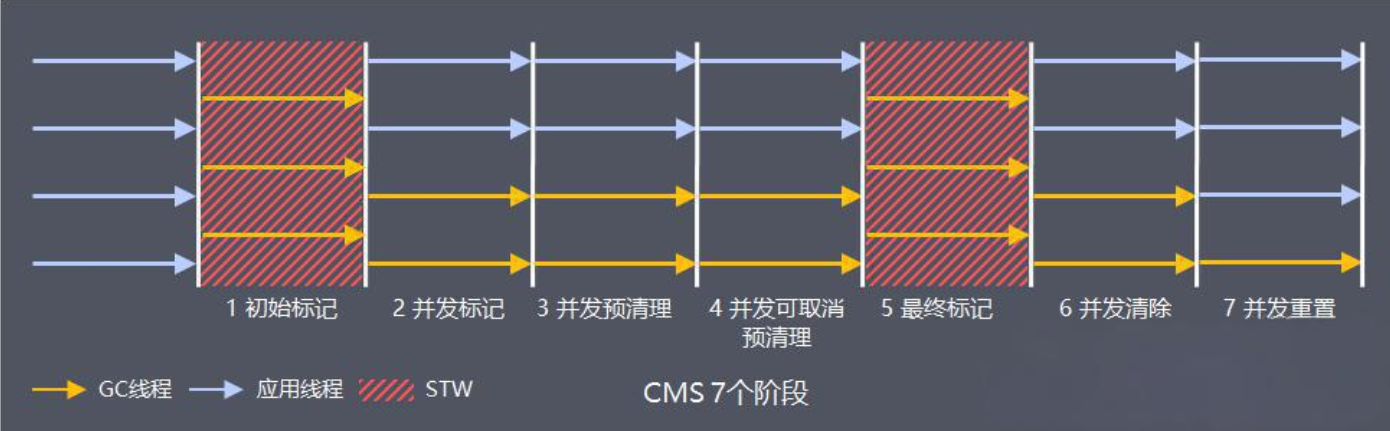

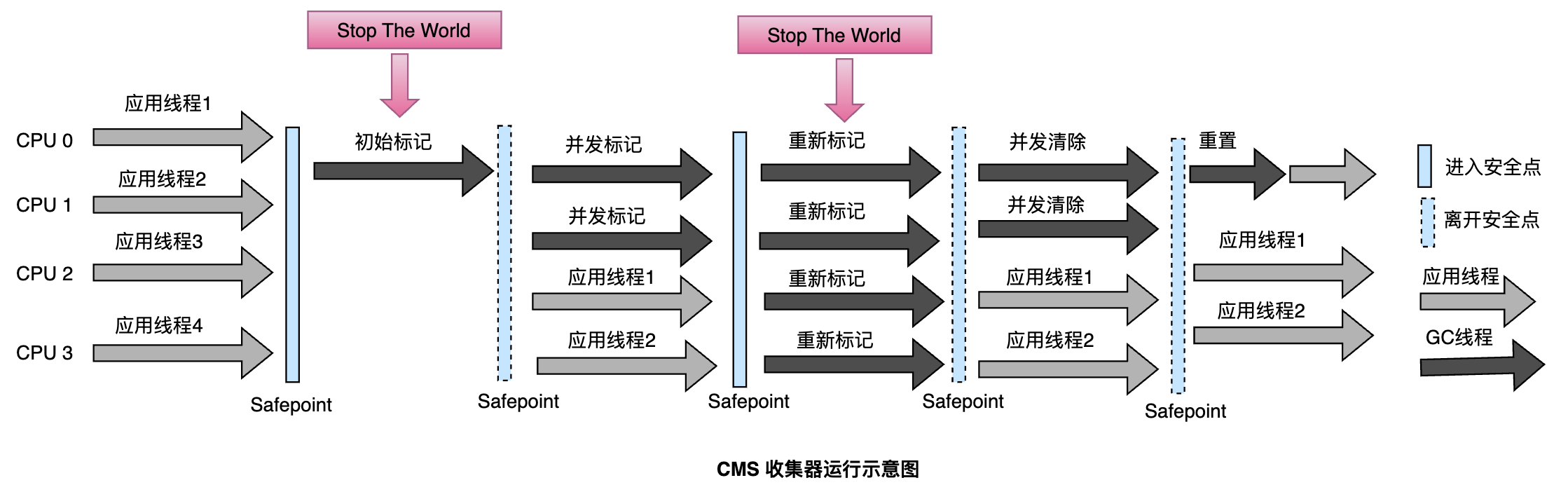

‌四阶段工作流程‌

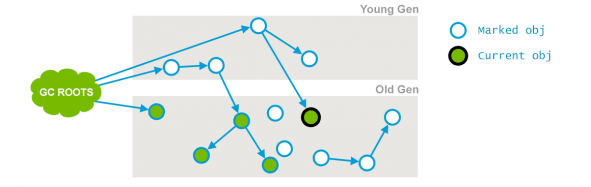

• ‌**初始标记（Initial Mark）**‌：STW阶段，标记GC Roots直接关联的对象‌；
• ‌**并发标记（Concurrent Mark）**‌：与用户线程并发执行，遍历老年代对象引用链‌；
• ‌**重新标记（Remark）**‌：STW阶段，修正并发标记期间变动的引用关系（通过增量更新或原始快照算法）‌；
• ‌**并发清除（Concurrent Sweep）**‌：删除无引用对象，回收内存空间‌。

‌关键技术机制‌

• ‌**卡表（Card Table）**‌：将老年代划分为512字节的卡片，记录跨代引用，避免YGC时扫描整个老年代‌；
• ‌增量并发‌：通过交替执行GC线程与用户线程减少STW时间，但可能引发并发失败（Concurrent Mode Failure）‌。

CMS调优策略

核心参数调整‌

• -XX:CMSInitiatingOccupancyFraction=70：老年代内存占用达70%时触发CMS回收，避免Full GC‌；
• -XX:+UseCMSCompactAtFullCollection：Full GC时压缩内存碎片（默认关闭，需权衡性能）‌；
• -XX:+CMSParallelRemarkEnabled：启用并行重新标记，减少Remark阶段耗时‌。

‌典型问题场景调优‌

• ‌频繁Concurrent Mode Failure‌
  表现：触发Serial Old回收器导致长STW。
  解决：增大老年代空间或降低CMSInitiatingOccupancyFraction阈值‌。
• ‌内存碎片严重‌
  表现：老年代剩余空间足够但无法分配大对象（晋升失败）。
  解决：启用UseCMSCompactAtFullCollection或周期性Full GC‌。
• ‌Remark阶段耗时高‌
  解决：通过CMSScavengeBeforeRemark在Remark前触发YGC，减少跨代引用跟踪负担‌。

‌调优优先级策略‌

• ‌先监控后调优‌：使用jstat -gcutil观察GC频率/耗时，jmap分析内存分布‌；
• ‌扩容优先‌：若硬件成本允许，优先增加内存而非复杂调优（符合生产环境常见做法）‌。

回答策略

‌结构化表达‌：按“原理→问题→解决方案”逻辑展开，如先说明CMS阶段，再针对各阶段常见问题给出调优方法‌；

结合场景举例‌：如描述某次线上服务因碎片问题导致Full GC耗时增加，通过调整CMSFullGCsBeforeCompaction解决‌；

‌强调权衡意识‌：如低延迟与吞吐量的取舍、碎片压缩与暂停时间的平衡‌；

关联新技术‌：对比CMS与G1/ZGC的优劣，体现技术视野（如CMS适用于中小堆，ZGC适合超大堆）‌。

避坑指南

避免过度调优：强调JVM默认参数在多数场景已足够可靠，调优需以监控数据为依据‌；

勿混淆概念：区分卡表（Card Table）与记忆集（Remembered Set），前者用于跨代引用，后者用于分代收集器的跨区域引用‌。

CMS解决了什么问题？

CMS 的核心价值在于 ‌以并发回收机制实现毫秒级停顿‌，尤其适合中小规模堆内存下对延迟敏感的场景（如实时服务）‌。但其内存碎片和 CPU 资源占用问题需通过参数调优规避，且在超大堆（≥8GB）或长期运行场景中，G1 或 ZGC 可能是更优选择‌。

CMS（Concurrent Mark Sweep）垃圾回收器主要解决以下问题：

• 减少垃圾回收停顿时间

• 高吞吐量与低延迟的平衡

• 大堆内存管理

• 解决内存碎片问题

• 并发标记和清除

• 处理对象引用变化

什么是CMS？

CMS 是英文 Concurrent Mark-Sweep 的简称，是以牺牲吞吐量为代价来获得最短回收停顿时间的垃圾回收器。对于要求服务器响应速度的应用上，这种垃圾回收器非常适合。

在启动 JVM 的参数加上-XX:+UseConcMarkSweepGC来指定使用 CMS 垃圾回收器。

CMS 使用的是标记-清除的算法实现的，所以在 gc 的时候回产生大量的内存碎片，当剩余内存不能满足程序运行要求时，系统将会出现 Concurrent Mode Failure，临时 CMS 会采用 Serial Old 回收器进行垃圾清除，此时的性能将会被降低。

CMS（Concurrent Mark Sweep）是基于‌标记-清除算法‌的老年代垃圾收集器，设计目标为‌最小化停顿时间‌‌。其核心思想是通过‌并发标记与清理‌减少STW（Stop The World）时长，适用于对延迟敏感的应用场景（如Web服务）‌。

9款 垃圾回收器 的JDK版本

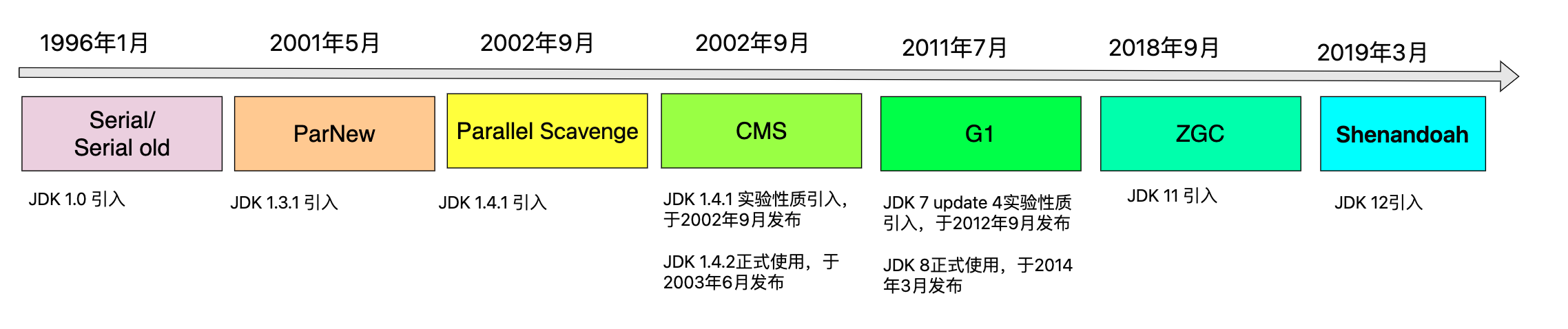

了解下 HotSpot虚拟机中 9款 垃圾回收器 的发布时间及其对应的 JDK版本，如下图：

版本	发布时间	默认收集器	事件
jdk1.3	2000-05-08	serial
jdk1.4	2004-02-06	ParNew
jdk1.5/5.0	2004-09-30	Parallel Scavenge/serial	CMS登场
jdk1.6/6.0	2006-12-11	Parallel Scavenge/Parallel Old
dk1.7/7.0	2011-07-28	Parallel Scavenge/Parallel Old	G1登场
jdk1.8/8.0	2014-03-18	Parallel Scavenge/Parallel Old
jdk1.9/9.0	2014-09-8	G1	CMS废弃
jdk10	2018-03-21	G1
jdk11	2018-09-25	G1	ZGC登场
jdk12	2019-3	G1	Shenandoah
jdk13	2019-9	G1
jdk14	2020-3	G1	CMS移除
jdk15	2020-9-15	G1	ZGC、Shenandoah转正
jdk16	2021-3-16	G1
jdk17	2021-09-14	G1
jdk21	2022-3-22	G1	ZGC分代
jdk23	2022-9-22	ZGC

JDK 1.4.1 时 ，CMS 垃圾收集器被引入，在2020年3月，JDK 14 版本，CMS从 JDK中移除。

G1垃圾收集器 在 JDK 7 时引入，在 JDK 9 时G1取代 CMS 成为了默认的垃圾收集器。

就目前来说，JVM 的垃圾收集器主要分为两大类：分代收集器和分区收集器，分代收集器的代表是 CMS，分区收集器的代表是 G1 和 ZGC，下面我们来看看这两大类的垃圾收集器。

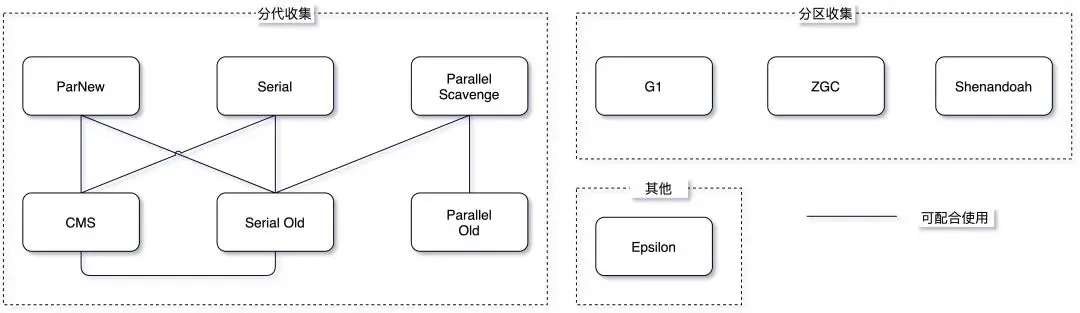

如下图：

说明：分代垃圾收集器中，新生代有 Serial、ParNew、Parallel Scavenge，老年代包括 CMS、MSC、Parallel old，收集器之间的连线说明两者可以搭配使用。

CMS‌的核心机制‌是什么？

(1) ‌并发标记与清理‌：

通过多线程与用户线程并发执行标记和清理操作，仅初始标记和重新标记阶段需短暂STW‌

(2) ‌三色标记法‌：

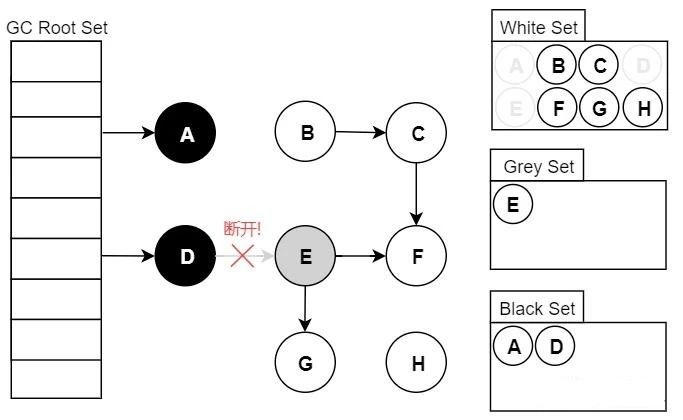

基于黑（已标记且存活）、灰（标记中）、白（未标记或垃圾）的对象状态跟踪，结合‌写屏障（Write Barrier）‌记录并发阶段的对象引用变化，防止漏标‌

(3) ‌内存碎片处理‌：

标记- 清除算法不压缩内存 ，长期运行后可能产生碎片，依赖Full GC（Serial Old）或参数触发碎片整理‌**

CMS‌的特点：

• 并发收集：GC 线程与用户线程并发执行
• 低停顿：追求最短回收停顿时间
• 标记-清除算法：会产生内存碎片
• 分代收集：与 ParNew 配合使用（年轻代用 ParNew，老年代用 CMS）

CMS 几个基本数据结构

结构1：卡表

为什么需要卡表？

CMS垃圾回收器需要卡表的核心原因在于‌优化跨代引用扫描效率‌，解决跨代引用扫描问题的效率问题：

1 跨代引用带来的性能瓶颈‌

在YGC（年轻代垃圾回收）时，老年代对象可能引用年轻代对象。

若直接扫描整个老年代寻找 跨代引用，时间和资源消耗将无法接受‌。

2 并发标记阶段，记录引用变化

CMS 并发标记阶段中，‌老年代引用变化会通过写屏障标记到卡表‌，核心目的是在重新标记阶段高效修正并发期间遗漏的存活对象标记。

卡表在此场景下不仅用于跨代引用跟踪，还直接服务于老年代内部引用变更的记录与处理‌

3 卡表的核心作用‌

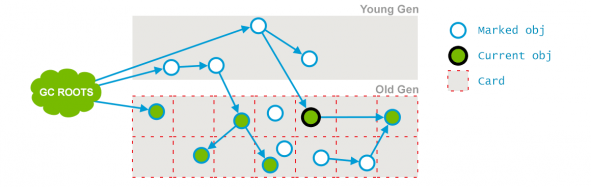

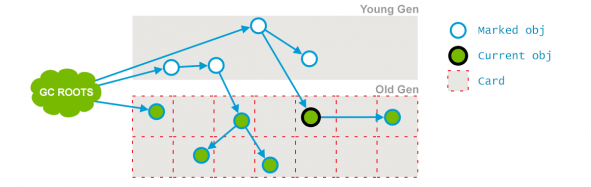

卡表通过‌**将老年代划分为固定大小的卡片（Card，通常512字节）**‌，并记录卡片是否被修改（即脏卡标记）。

YGC时仅需扫描标记为脏的卡片，而非全量扫描老年代，大幅降低扫描范围‌。

卡表 在 YGC 的时候， 贡献很大。

什么是卡表？

对于分代垃圾回收器，势必存在一个跨代引用的问题，

而卡表就是最常用的一种跨代引用 记录结构 ，它是一个字节数组，用于记录堆内存的映射关系，下面是 HotSpot虚拟机默认的卡表标记逻辑：

// >> 9 代表右移 9位，即 2^9 = 512 字节
CARD_TABLE[this address >> 9] = 0;

每个元素都对应着其标识的内存区域中一块特定大小的内存块，这个内存块叫做“卡页（Card Page）”。

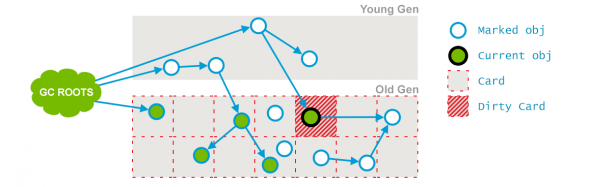

因为卡页代表的是一个区域，所以可能存在很多对象，只要有一个对象存在跨代引用，就把数组的值设为1，称该元素“变脏（Dirty）”，该卡页叫“脏页（Dirty Page）”，

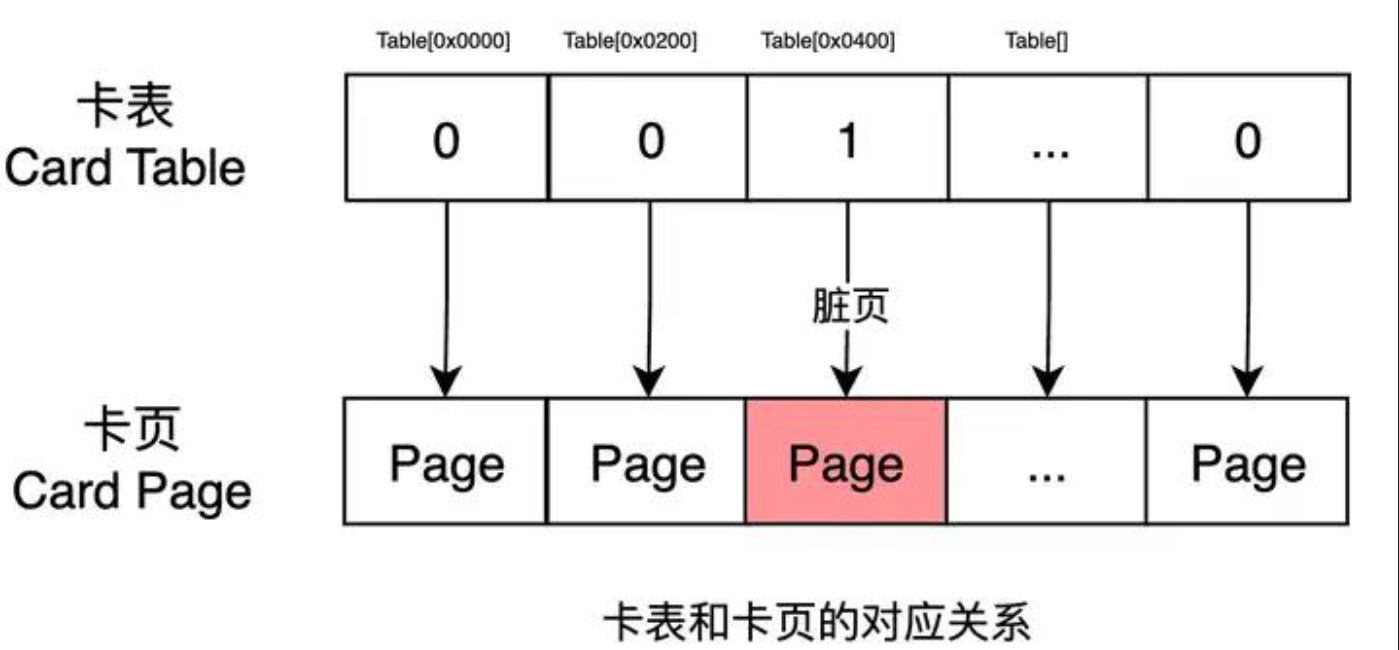

如下： 1 2 当垃圾回收时，只要筛选卡表中有变脏的元素，即数组值为 1，就能判断出其对应的内存区域存在对象跨代引用，卡表和卡页的关系如下图：

在CMS（Concurrent Mark-Sweep）垃圾收集器中，卡表（Card Table）的主要作用是记录老年代对象对年轻代对象的引用，以加速年轻代垃圾收集（YGC）的过程。在YGC时，卡表帮助快速定位哪些老年代对象可能引用了年轻代对象，从而避免扫描整个老年代，提升效率。

在Full GC（全局垃圾收集）的场景中，卡表的贡献相对有限，因为Full GC会扫描整个堆内存，包括年轻代和老年代，确保所有不可达对象都被回收。具体来说：

1 Full GC的全面扫描：

Full GC会遍历整个堆内存，标记所有存活对象，并回收所有不可达对象。由于Full GC已经进行了全局扫描，卡表的作用被弱化，因为不再需要依赖卡表来定位跨代引用。

2 卡表的维护：

尽管在Full GC中卡表的作用不明显，但卡表仍然会被维护，以确保在后续的YGC中能够正常工作。Full GC会清理卡表，确保其内容与堆内存的实际情况一致。

3 性能影响：

在Full GC期间，卡表的维护可能会带来一定的开销，但这种开销通常较小，因为Full GC的主要性能瓶颈在于全局扫描和对象回收。

总结来说，在Full GC的场景中，卡表的贡献较小，因为Full GC已经通过全局扫描处理了所有对象引用。卡表的主要作用仍然体现在YGC中，帮助加速跨代引用的处理。

结构2：写屏障

在 HotSpot虚拟机中，写屏障本质上是引用字段被赋值这个事件的一个环绕切面（Around AOP），即一个引用字段被赋值的前后可以为程序提供额外的动作（比如更新卡表）
