案例名称

在 CISCO 4506 交换机上配置端口镜像，使用SNIFFER 对企业网流量进行监控



设备型号

CISCO 4506 四台， SCM-4506-A 和 SCM-4506-B 是核心交换机，互为热备

OA-4506-A 和 OA-4506-B 是汇聚交换机。

CISCO 2950 交换机若干台，用于接入层，我的项目实际实施时，用了 80 多台 2950

SNIFFER 监控服务器，安装 WINXP 或 WIN2003 操作系统都可以。内存要大，否则监控过程中进行抓包时，会死机或是蓝屏。



案例介绍

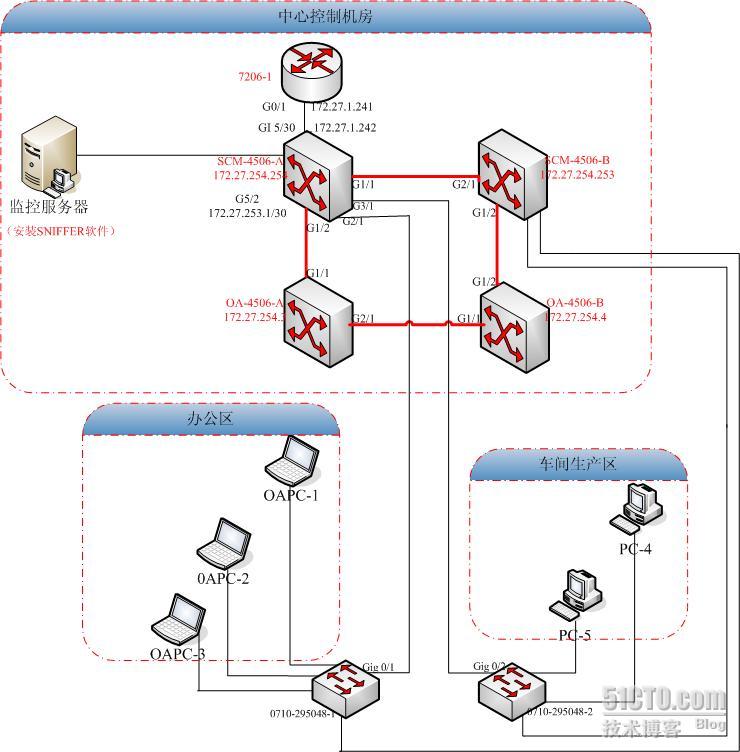

CISCO7206-1 路由器，配置 ISP 分配的公网 IP ， 7206 的 G0/1 连接核心交换机 SCM4506-A 的 G5/30,

SCM4506-A 的 G5/30 是企业网连互连网的出口，所有访问企业网外部资源的流量都要经过 G5/30 ，将 G5/30 的流量镜像到 G5/6 号口上， SNIFFER 对这些流量数据进行监控，分析。可以监控到下载或是病毒发包，还可以对办公电脑进行抓包，解包后可以看到办公电脑访问哪些网站。



配置命令

在 SCM4506-A 上配置

monitor session 1  source interface Gi5/>30         G5/30 是企业网连互连网的出口

monitor session 1  destination interface Gi5/6      Gi5/6 接 SNIFFER 监控服务器



实施总结：

SNIFFER 是个***工具，同时也是网管管理网络的好帮手，技术向来是双刃剑，网络的很多问题，都是来自网络内部，电脑中病毒，员工下载占用大量带宽，导致设备和线路负载太大，实时的监控对于网络的健康稳定运行，很重要。通过监控我们可以及时发现问题，处理问题，也对判断故障提供了分析依据。
