VGA驱动时序说明

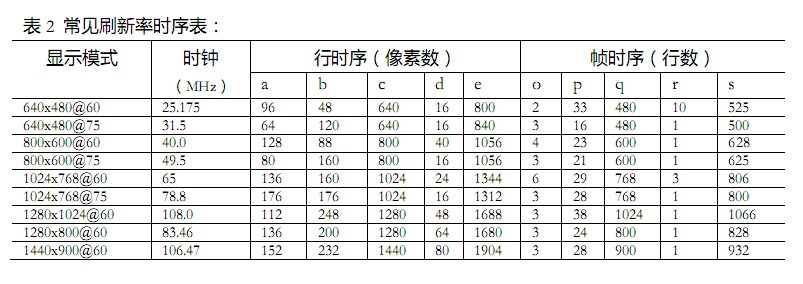

根据不同的显示器分辨率，需要不同的刷新频率。

其中显示模式中@60表示显示器1秒钟刷新60帧。

其中时钟（MHz），表示FPGA输出给显示器的时钟频率。需要我们配置PLL的时钟频率为对应频率。

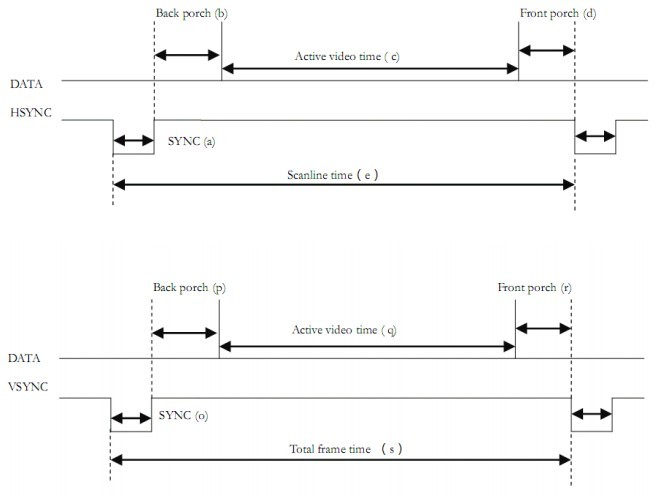

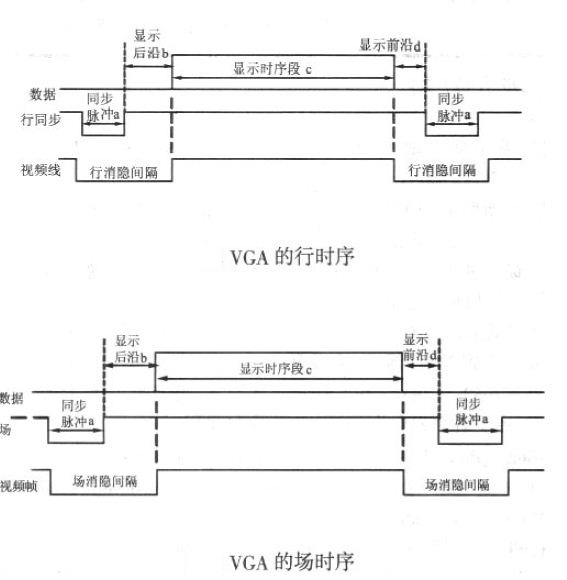

其中行时序和帧时序可通过VGA行扫描和场扫描时序得出：a\b\c\d\e分别对应表格中的字母
