PAT---Port Address Translation，即端口地址转换，属于NAT的一种，即将lan内的私网地址转换成合法的公有地址，即是将多个内部本地地址（inside local address）转换成一个内部全局地址（inside global address），以方便与Internet进行通信。

 今天不谈nat的优点，也不谈nat的缺点，只谈网关设备是如何进行地址转换，主要分为有4层头部的packet与没有4层头部packet进行转换。

网关设备进行PAT，如何识别多个内部本地地址访问外部网络？如何识别多个内部本地地址同时访问同一个外部设备？当外网的数据包到达网关时，他如何选择转发给内部那台主机呢？

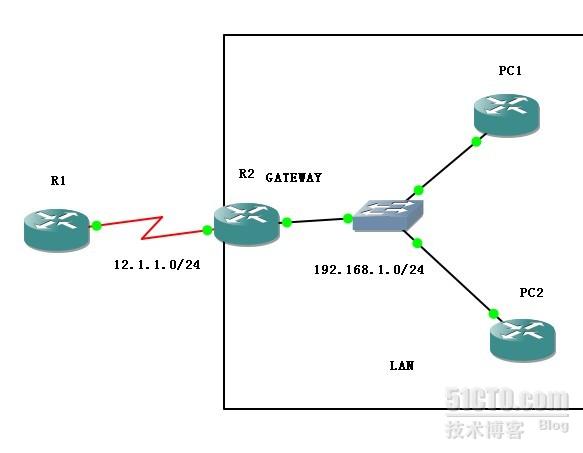

先上拓扑：





 R2模拟为网关设备，配置如下：

R2有一条指向R1的默认路由：

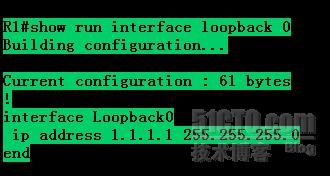

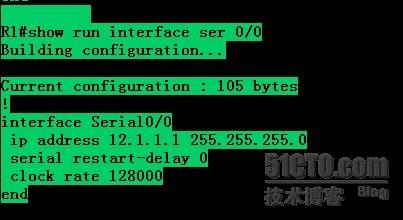

R1模仿isp，R1上的环回口模拟其他公网设备：

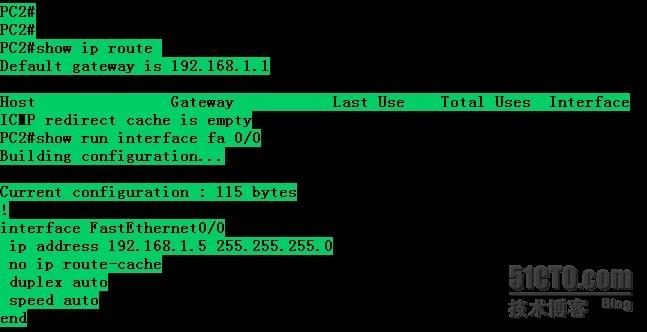

pc1与pc2的配置：

pc1

pc2

看看PC1与PC2问下R1的loopback的结果

这次抓包从R2（gateway）的inside与outside口同时抓的，看进路由器与出路由器有那些不同。

一、有四层头部（tcp）的telnet：

1、pc2去telnet 1.1.1.1:(注意源ip+port)

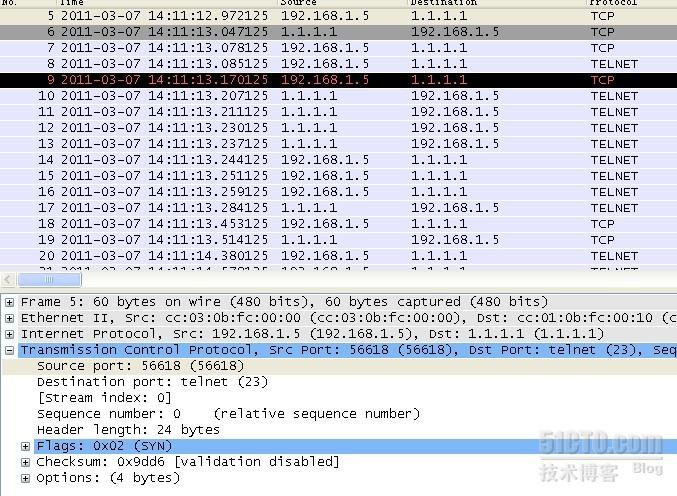

   Gateway 的inside 接口：

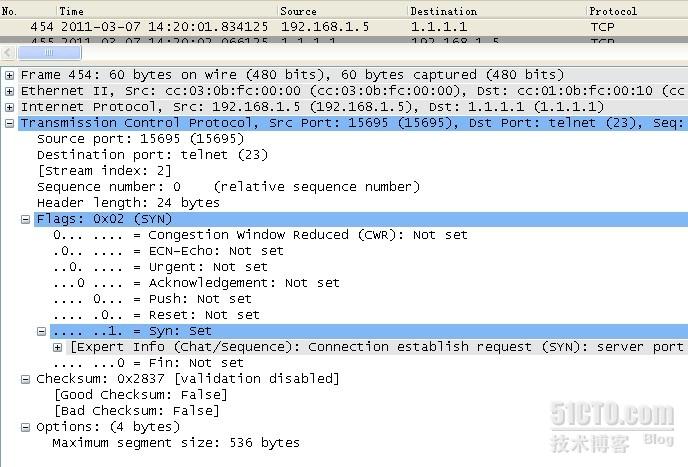

  Gateway 的outside 接口：



网关设备show nat表：

总结：网关设备收到内部主机发来的数据包的时，在触发PAT的时候，是将source ip地址+source 端口（2元组）动态的生成一个转换表放在内存中（这个与端口映射，静态的指定端口不同，因为动态存在时间有限）。当接受到destination相同的ip+port来进行转换，来标识该转发的内部主机。



如果pc1与pc2同时telnet的结果如何：

pc1telnet1.1.1.1（inside）

pc1telnet1.1.1.1（outside）

pc2 telnet1.1.1.1（inside）

pc2 telnet1.1.1.1（outside）

网关会生存2个转换表，同一个端口同时只能用于建立一个TCP连接

路由器上面的port也许不能称之为端口，他或许只是一个标识作用，用来标识接收与转发内网主机与公网通信的数据包。当然这只是我的猜测而已。

有四层头部的，当然可以用port来标识，没有四层头部，靠谁来标识？不能ip头部吧，插那个字段？但是你ping一个外网，比如说51cto.com，还是可以回复内网主机的。

来看看网关是如何转换icmp报文的：

二、没有四层头部的ping（icmp）：

  pc1与pc2同是ping 1.1.1.1.

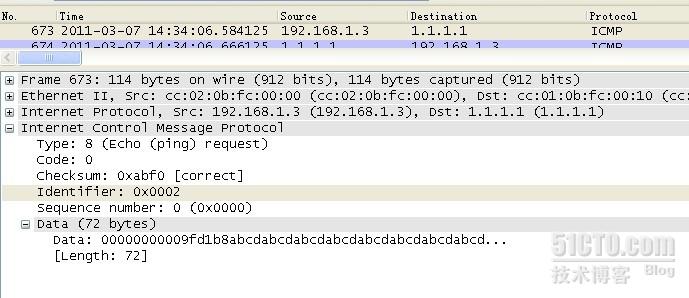

pc1 ping 1.1.1.1（inside）

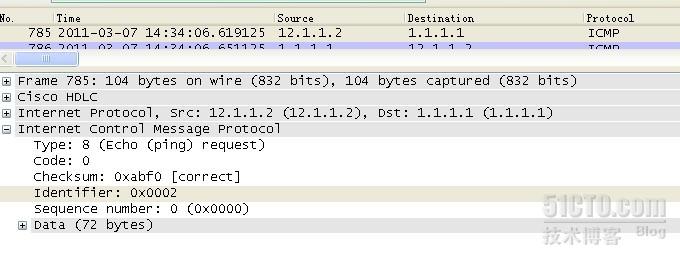

pc1 ping 1.1.1.1（outside）

pc2 ping 1.1.1.1（inside）

pc2 ping 1.1.1.1（outside）

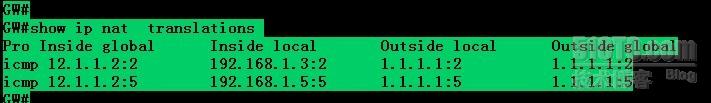

在看看网关的nat表：



总结：

网关在转发icmp报文的时候，靠的是icmp 头部的标识符来确定一台主机。其实呢，icmp标识符是每个unix主机，ping这个程序的进程号（pid）而已。应该是每个主机产生这个进程号都是随机，不一样，所以可以拿来做标识吧

其实每一台cisco的路由器都相当于一台运行unix的设备。

windows主机的ping程序是经过修改的，这里不讨论。
