12、OSPF配置实验之LSA1

最新推荐文章于 2025-06-28 23:34:56 发布
最新推荐文章于 2025-06-28 23:34:56 发布
阅读量226 收藏 1
点赞数
CC 4.0 BY-SA版权
原文链接：https://yq.aliyun.com/articles/559926
本文介绍了OSPF协议中LSA1路由器LSA的基本概念及其实验配置。通过两个路由器R1和R2的配置实例，展示了如何设置Loopback接口和Serial接口的IP地址，以及如何配置OSPF进程、指定Router ID和宣告网络。实验验证了在同一OSPF区域内的路由器拥有相同的链路状态数据库(LSDB)。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、LSA1 路由器LSA（Router LSA）解析

LSA类型通告者传播范围通告内容Link IDADV Router备注
LSA1所有路由器同一Area路由、拓扑RIDRID

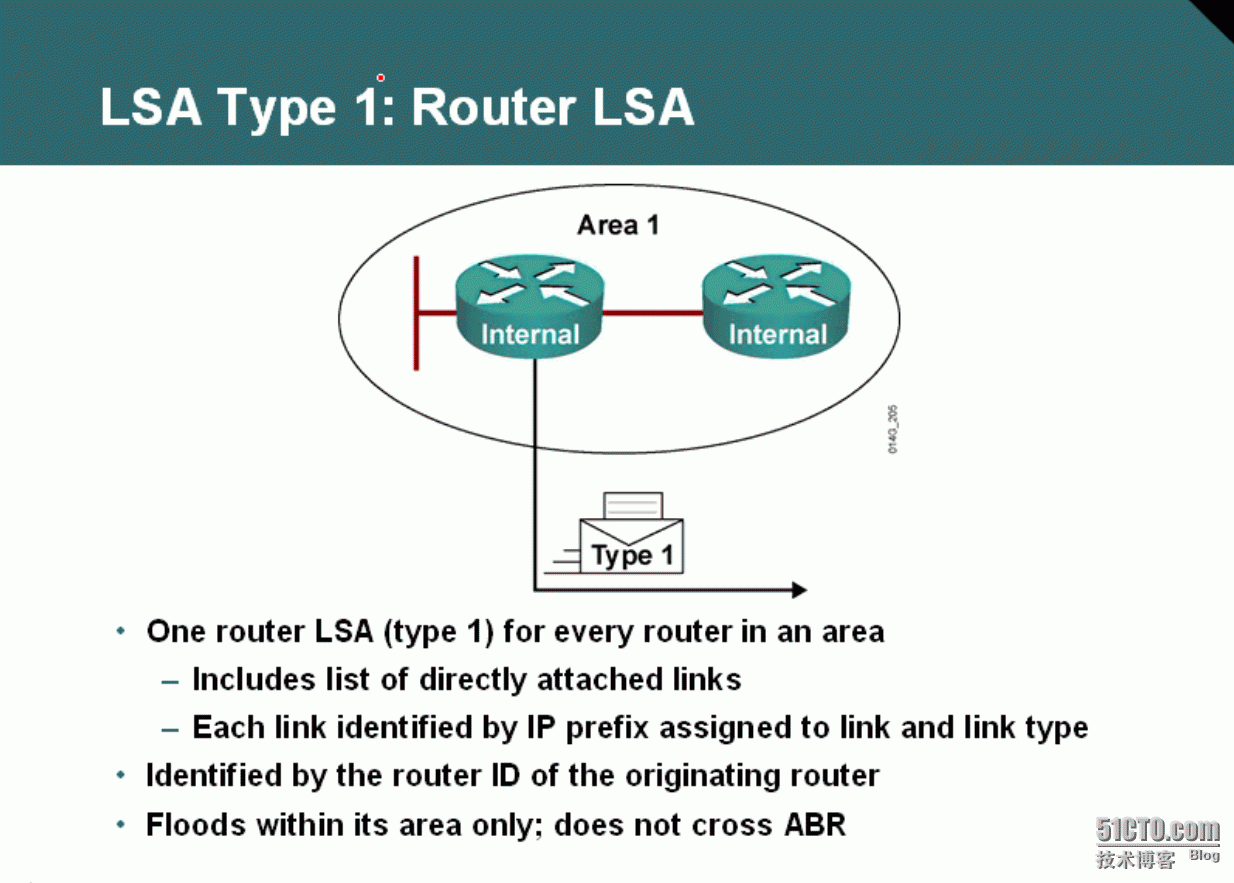

LSA1 路由器LSA（Router LSA）

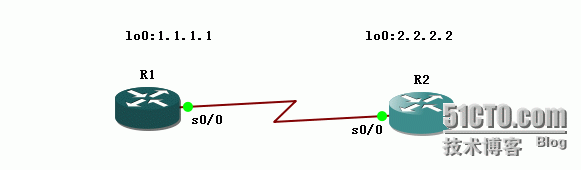

2、实验拓扑



3、实验配置

R1配置

interface Loopback0

 ip address 1.1.1.1 255.255.255.0

interface Serial0/0

 ip address 12.1.1.1 255.255.255.0

router ospf 110

 router-id 8.8.8.1

 network 1.1.1.0 0.0.0.255 area 0

 network 12.1.1.0 0.0.0.255 area 0


R2配置

interface Loopback0

 ip address 2.2.2.2 255.255.255.0

interface Serial0/0

 ip address 12.1.1.2 255.255.255.0

router ospf 110

 router-id 8.8.8.2

 network 2.2.2.0 0.0.0.255 area 0

 network 12.1.1.0 0.0.0.255 area 0

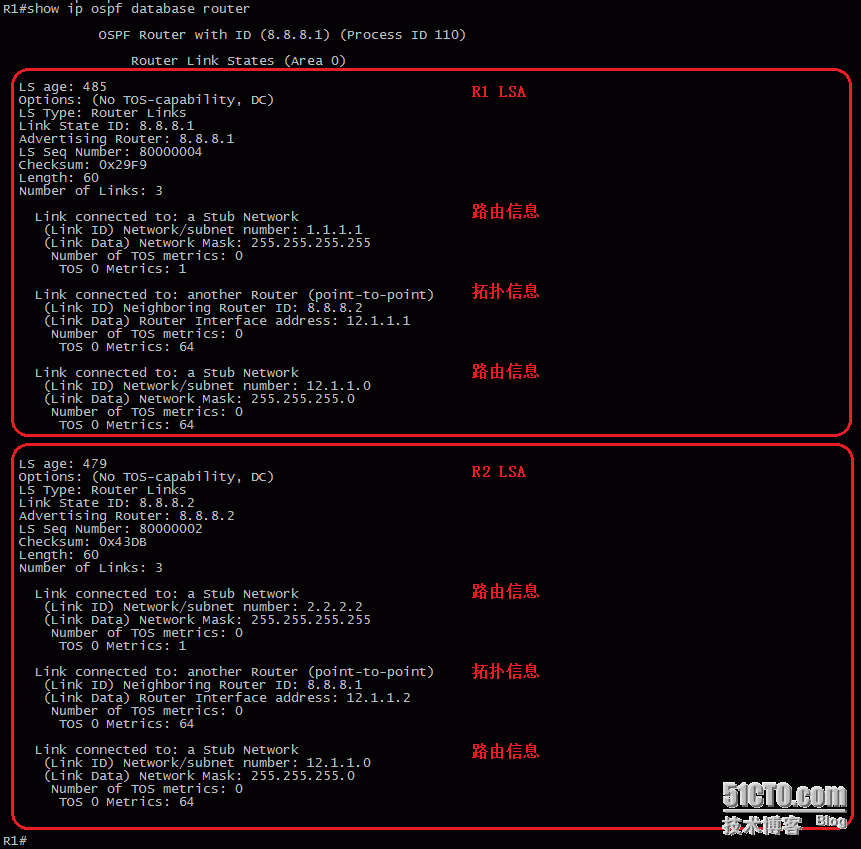

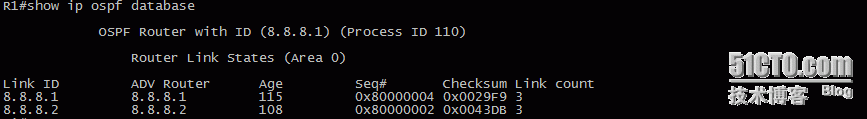

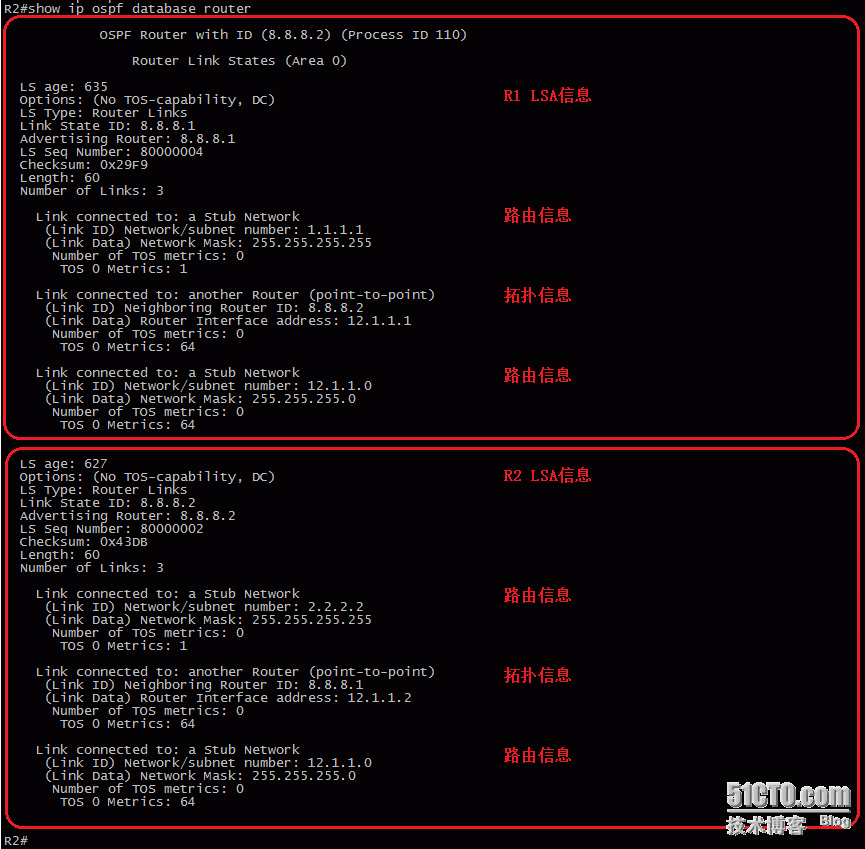

4、结论验证

Link ID、ADV Router是Router ID。



通告内容为路由和拓扑



上面四张图同样验证了：同一区域中的路由器具有相同的LSDB的结论。





      本文转自开源殿堂 51CTO博客，原文链接：http://blog.51cto.com/kaiyuandiantang/1717468 ，如需转载请自行联系原作者
