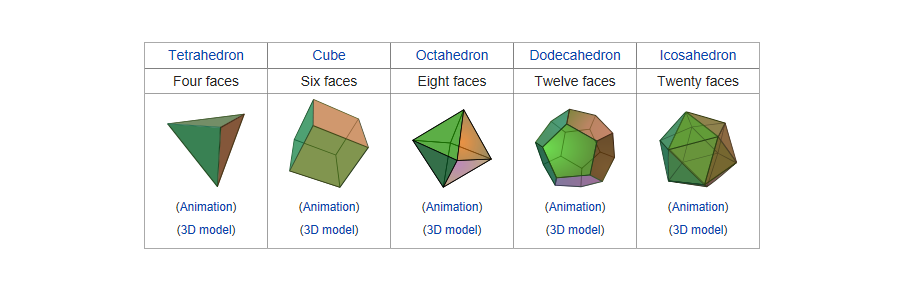

简介：本书详细介绍了3D数学基础及其在图形和游戏开发中的应用，包括向量与坐标系、线性代数、几何变换、四元数、平面与直线、多边形与拓扑、光照与阴影、纹理贴图与材质、图形渲染管线、碰撞检测等关键概念。对于希望进入3D图形和游戏开发领域的初学者来说，这些知识是基础中的基础，是构建真实感图形和物理模拟的基础。本书旨在帮助初学者掌握3D数学和游戏开发理论，并通过实践任务提升相关技能，为未来的3D游戏和视觉效果开发打下坚实基础。
1. 3D数学基础
理解3D数学的重要性
在3D图形和游戏开发中，数学是构建虚拟世界的基石。它涉及的不仅仅是计算和公式，而是整个3D环境中的空间感知和逻辑构建。3D数学涉及线性代数、向量分析和几何变换等多个领域。它们共同协作，使得游戏中的每一个动画、场景构建和物理交互都得以精确实现。
数学基础在编程中的应用
要将数学理论应用于实际编程，开发者必须掌握向量和矩阵的运算，理解坐标变换和几何变换的概念。例如，理解3D空间中的点如何通过矩阵变换到屏幕上的像素。掌握这些数学工具能帮助开发者更直观地控制游戏世界中的对象位置、运动和视角转换。
推荐学习路径和资源
对于初学者来说，学习3D数学可以遵循以下路径： 1. 线性代数基础：了解向量、矩阵以及它们的运算规则。 2. 几何变换基础：学习点、线、面在空间中的平移、旋转、缩放等变换原理。 3. 3D图形API的使用：如OpenGL或DirectX，它们需要良好的数学基础来理解和使用。 可以通过在线教程、编程书籍和相关课程来加强这些概念的理解。此外，一些开源项目和3D软件（如Blender）也是很好的实践平台。
2. 图形与游戏开发相关性
2.1 3D图形技术在游戏开发中的应用
2.1.1 3D图形技术的概述
3D图形技术是一种将三维信息在二维屏幕上表现出来的一系列技术。在游戏开发领域，它主要用于创建真实的游戏场景和角色模型，包括物体的几何形状、表面纹理、光线效果以及物体的移动和交互等。随着计算机图形硬件的发展和图形处理技术的不断进步，3D图形技术在游戏开发中的应用越来越广泛，从简单的几何形状到复杂的虚拟世界，3D图形技术都在其中扮演着关键的角色。
2.1.2 3D图形技术在游戏开发中的重要性
3D图形技术在游戏开发中的重要性体现在其能够提供一个沉浸式的体验环境。一个好的3D游戏环境可以增强玩家的沉浸感和交互性，使得游戏内容更加生动和真实。此外，高质量的3D图形对于游戏的市场竞争力也有着直接的影响，它可以帮助游戏脱颖而出，吸引更多的玩家。
2.2 3D图形技术与用户体验
2.2.1 3D图形技术对用户体验的影响
3D图形技术对用户体验的影响是多方面的。它不仅能够提供更加震撼的视觉效果，还能通过模拟现实世界的物理环境来提升用户的交互体验。例如，通过模拟真实的光影变化、物体运动和碰撞反应等，让用户感觉像是在真实的环境中与游戏互动，从而极大地提升了游戏的吸引力和留存率。
2.2.2 如何利用3D图形技术提升用户体验
要利用3D图形技术提升用户体验，游戏开发者需要关注以下几个方面：
- 细节丰富度 ：增加游戏环境和角色模型的细节，例如，使用高分辨率纹理、复杂的表面材质和细致的光影效果。
- 性能优化 ：在保持高质量图形的同时，对3D模型和场景进行性能优化，确保流畅的游戏体验。
- 交互设计 ：设计直观且富有挑战性的交互方式，让用户可以自然地与游戏世界互动。
- 视觉引导 ：通过视觉效果引导用户的注意力，如使用焦点、光影和色彩来强化游戏的故事情节和情绪渲染。
下一章，我们将深入探讨向量与坐标系在游戏开发中的应用，揭示它们如何帮助开发者精确地定位和操纵游戏世界中的每个元素。
3. 向量与坐标系应用
在三维图形世界中，向量和坐标系是构建基本几何结构和进行空间变换的核心概念。它们不仅仅用于定义物体的位置，还用于描述物体的方向、移动和转换。理解向量和坐标系的应用，对于制作高质量的3D游戏和模拟环境至关重要。
3.1 向量的基础知识
3.1.1 向量的定义和性质
向量是具有大小和方向的量。在几何学中，向量表示了从一个点到另一个点的位移。它与长度和方向相关联，但不关心其在空间中的起始位置。向量的这种性质使其在描述物体的移动和变换时非常有用。
向量的表示方法通常有两种：
- 以方向和大小表示。
- 以分量（component）表示。例如，在三维空间中，向量可以用三个分量表示其在x、y和z轴上的投影，写作 (x, y, z)。
向量的一个关键性质是它们可以在不改变其表示的物理量的情况下进行缩放，这称为向量的标量乘法。例如，如果我们有一个向量 v = (1, 2, 3)，那么乘以标量2得到的新向量是 2v = (2, 4, 6)，表示向 v 同方向移动两倍距离。
3.1.2 向量的基本运算
向量的基本运算包括加法、减法和标量乘法。这些运算是向量分析的基础，并在图形学中用于实现复杂的操作。
- 向量加法 ：向量加法是通过对应分量相加来完成的。例如，向量 u = (u1, u2, u3) 和向量 v = (v1, v2, v3) 的和是 u + v = (u1 + v1, u2 + v2, u3 + v3)。
- 向量减法 ：向量减法是通过对应分量相减来完成的。例如，向量 u - v = (u1 - v1, u2 - v2, u3 - v3)。
- 标量乘法 ：如上所述，标量乘法是通过将标量与向量的每个分量相乘来实现的。这也被称为向量的缩放。
在代码中，我们可以用简单的数据结构表示向量，并实现这些基本运算：
class Vector3D:
def __init__(self, x, y, z):
self.x = x
self.y = y
self.z = z
def __add__(self, other):
return Vector3D(self.x + other.x, self.y + other.y, self.z + other.z)
def __sub__(self, other):
return Vector3D(self.x - other.x, self.y - other.y, self.z - other.z)
def scalar_multiply(self, scalar):
return Vector3D(self.x * scalar, self.y * scalar, self.z * scalar)
# 示例操作
vector1 = Vector3D(1, 2, 3)
vector2 = Vector3D(4, 5, 6)
print("vector1 + vector2 =", vector1 + vector2)
print("vector1 - vector2 =", vector1 - vector2)
print("vector1 * 2 =", vector1.scalar_multiply(2))
向量运算在3D图形编程中经常出现，无论是在物体移动、旋转、缩放等变换中，还是在碰撞检测、物理模拟等计算中，都离不开它们。
3.2 坐标系的应用
3.2.1 坐标系的定义和类型
坐标系是由坐标轴组成的系统，用于在空间中定位点的位置。在三维图形学中，最常用的坐标系是笛卡尔坐标系。笛卡尔坐标系包含三个相互垂直的轴（通常是x、y、z轴），它们在原点处相交。
坐标系的类型可以分为以下几种：
- 世界坐标系 ：是描述整个游戏或模拟环境的全局坐标系统。世界坐标系中所有对象的位置都是相对于该坐标系的。
- 局部坐标系 ：也称为对象坐标系或模型坐标系，是一个物体自身的坐标系统，用于描述该物体在世界坐标系中的相对位置和方向。
- 视图坐标系 ：与观察者或相机的位置和方向相关，用于描述在视图中的位置。
- 屏幕坐标系 ：用于描述在屏幕上的像素位置。
3.2.2 坐标系在3D图形中的应用
在3D图形学中，坐标系用于定义和变换各种几何对象。例如，使用矩阵乘法来实现坐标变换，将一个坐标系中的点转换到另一个坐标系中。这是实现旋转、平移和缩放等变换的基础。
在实践中，坐标系变换会涉及矩阵运算。矩阵是线性代数中的一个基础概念，而线性代数在3D图形中扮演着关键角色。例如，模型在局部坐标系中定义后，通过一系列变换矩阵转换到视图坐标系中，然后再到屏幕坐标系中进行渲染。
下面的代码段展示了如何在Python中使用NumPy库来执行矩阵运算，这个例子演示了如何使用矩阵变换来旋转一个向量：
import numpy as np
# 定义一个3x3旋转矩阵，绕z轴旋转θ角度
def rotation_matrix_z(theta):
cos_theta = np.cos(theta)
sin_theta = np.sin(theta)
return np.array([
[cos_theta, -sin_theta, 0],
[sin_theta, cos_theta, 0],
[0, 0, 1]
])
# 定义一个向量
vector = np.array([1, 0, 0])
# 旋转向量
theta = np.radians(45) # 将角度转换为弧度
rotated_vector = rotation_matrix_z(theta) @ vector
print("原始向量:", vector)
print("旋转后的向量:", rotated_vector)
在实际的3D图形引擎中，通常使用4x4齐次坐标矩阵来进行变换，以便能够更加方便地进行坐标系之间的转换和执行投影变换。通过定义好这些基本数学工具，图形引擎可以高效地渲染复杂的3D场景。
通过掌握向量和坐标系的应用，开发者能够更好地理解和实现3D图形的深度、动态和交互性。这为未来章节中探讨的线性代数、几何变换和光照模型等高级主题奠定了坚实的基础。
4. 线性代数在3D图形中的作用
4.1 线性代数的基础知识
4.1.1 矩阵的基本概念和性质
矩阵是线性代数中的核心概念之一，它由m行n列的数按照一定的排列顺序构成，是处理线性变换的强有力工具。矩阵的加法、乘法、数乘和转置等基本运算形成了线性代数运算的基础。
矩阵的表示形式如下：
可以通过以下矩阵乘法进行线性变换：
import numpy as np
# 定义点P和变换矩阵M
P = np.array([x, y, z, 1])
M = np.array([[m11, m12, m13, m14],
[m21, m22, m23, m24],
[m31, m32, m33, m34],
[ 0, 0, 0, 1]])
# 应用矩阵变换
P_transformed = np.dot(M, P)
上述代码中，矩阵M定义了一个线性变换，而点P通过矩阵乘法进行了变换。矩阵乘法的结果是一个新的点P_transformed，表示经过变换后的新位置。
4.2 线性代数在3D图形中的应用
4.2.1 线性代数在3D图形中的作用
在3D图形的渲染管线中，线性代数被用来定义和执行多种变换。从模型的加载到最终在屏幕上绘制，几乎每一步都涉及到线性代数的概念和技术。
举个例子，顶点着色器是图形管线中的一个关键部分，它通常使用矩阵乘法来更新顶点的位置：
// GLSL Vertex Shader Example
#version 330 core
layout (location = 0) in vec3 aPos;
uniform mat4 transform;
out vec3 FragPos;
void main()
{
FragPos = vec3(transform * vec4(aPos, 1.0));
gl_Position = transform * vec4(aPos, 1.0);
}
在这个着色器代码中， transform 是一个四阶矩阵，用来将顶点从模型空间转换到世界空间。这种转换通常包括了旋转、缩放和平移等线性变换。
4.2.2 线性代数在游戏开发中的应用案例
在线性代数的应用中，游戏开发是一个典型场景。游戏中的角色运动和相机控制往往需要多种变换，这些变换的组合就可以通过矩阵运算来实现。
例如，在3D平台游戏中，玩家控制的角色移动涉及到连续的矩阵乘法：
# 定义平移矩阵和旋转矩阵
translation_matrix = np.array([[1, 0, 0, tx],
[0, 1, 0, ty],
[0, 0, 1, tz],
[0, 0, 0, 1]])
rotation_matrix = np.array([[cos(theta), -sin(theta), 0, 0],
[sin(theta), cos(theta), 0, 0],
[0, 0, 1, 0],
[0, 0, 0, 1]])
# 将平移和旋转矩阵应用到角色位置
current_position = np.array([x, y, z, 1])
new_position = np.dot(rotation_matrix, np.dot(translation_matrix, current_position))
在此代码段中， tx , ty , tz 和 theta 分别代表平移向量和旋转角度。角色的每一次移动都是先旋转后平移的组合效果，这通过矩阵乘法来计算新位置。
通过将玩家的输入转换成平移和旋转矩阵的改变，再应用到角色的当前位置上，就可以创建出平滑的移动效果。这个过程是实时的，并且是3D游戏开发中不可或缺的一部分。
5. 几何变换技术（平移、旋转、缩放、投影）
在处理3D图形和游戏开发中，几何变换是核心概念之一。它允许开发者通过平移、旋转、缩放和投影等操作，动态地修改对象的位置、方向和大小。这些变换是实现视觉效果和交互功能的基础。
5.1 几何变换技术的基础知识
5.1.1 几何变换的定义和类型
几何变换指的是对图形的位置、大小、形状和方向进行改变的操作。在3D图形处理中，我们通常使用线性变换来实现几何变换。常见的线性变换类型包括：
- 平移（Translation） ：将图形沿着某一方向移动一定距离。
- 旋转（Rotation） ：围绕某个轴或点按照一定角度旋转图形。
- 缩放（Scaling） ：按比例改变图形的大小，可以是均匀的或不均匀的。
- 投影（Projection） ：将三维图形映射到二维平面上，以模拟视觉效果。
5.1.2 几何变换的数学基础
几何变换可以通过矩阵乘法来实现，每个类型的变换都可以用一个变换矩阵来表示。以下是各变换对应的矩阵表示：
- 平移矩阵 ：在3D空间中的平移变换通常通过齐次坐标和4x4矩阵实现，如下所示： [ \begin{bmatrix} 1 & 0 & 0 & tx \ 0 & 1 & 0 & ty \ 0 & 0 & 1 & tz \ 0 & 0 & 0 & 1 \end{bmatrix} ]
其中，(tx, ty, tz) 分别表示在x、y、z轴方向上的平移量。
-
旋转矩阵 ：围绕任意轴的旋转可以通过罗德里格斯公式（Rodrigues' rotation formula）计算得到，这里以绕z轴旋转为例： [ \begin{bmatrix} cos(θ) & -sin(θ) & 0 \ sin(θ) & cos(θ) & 0 \ 0 & 0 & 1 \end{bmatrix} ]
-
缩放矩阵 ：均匀缩放的变换矩阵为： [ \begin{bmatrix} sx & 0 & 0 & 0 \ 0 & sy & 0 & 0 \ 0 & 0 & sz & 0 \ 0 & 0 & 0 & 1 \end{bmatrix} ]
其中，(sx, sy, sz) 分别表示在x、y、z轴方向上的缩放因子。
- 投影矩阵 ：正交投影和透视投影是两种常用的投影方式，其矩阵实现会更复杂一些，这里以正交投影为例： [ \begin{bmatrix} \frac{2}{r-l} & 0 & 0 & -\frac{r+l}{r-l} \ 0 & \frac{2}{t-b} & 0 & -\frac{t+b}{t-b} \ 0 & 0 & -\frac{2}{f-n} & -\frac{f+n}{f-n} \ 0 & 0 & 0 & 1 \end{bmatrix} ]
这里，(l, r, t, b, n, f) 分别代表投影窗口的左、右、上、下、近和远平面。
5.2 几何变换技术的应用
5.2.1 几何变换在3D图形中的应用
几何变换是3D图形管线中的核心操作之一。它被广泛应用于动态场景渲染、动画制作、视角转换等领域。以下为几何变换在3D图形中的一些应用实例：
- 动画制作 ：通过序列化的平移、旋转和缩放变换，可以创建出流畅的动画效果，如角色的走路或跑动。
- 相机模拟 ：模拟现实世界中的相机行为，通过变换技术来实现视点的平移、旋转以及对远近景物的缩放。
- 碰撞检测 ：在实时游戏中，经常需要检测对象间是否发生碰撞。几何变换技术可以帮助判断对象间的相对位置，从而进行碰撞检测。
5.2.2 几何变换在游戏开发中的应用案例
为了更加深入理解几何变换技术在游戏开发中的应用，以下是一个具体的应用案例：
案例：实现一个简单的摄像机跟随系统
要实现一个摄像机跟随玩家角色移动的效果，我们需要对摄像机使用一系列几何变换，以确保它始终正对着玩家角色。
首先定义摄像机和角色在3D世界中的位置：
glm::vec3 playerPos = glm::vec3(0.0f, 0.0f, 0.0f); // 玩家位置
glm::vec3 cameraPos = glm::vec3(0.0f, 0.0f, 5.0f); // 摄像机初始位置
接下来，创建一个函数来处理摄像机跟随逻辑：
void updateCameraPosition(glm::vec3 targetPosition) {
// 设置摄像机到目标位置的向量
glm::vec3 cameraToPlayer = targetPosition - cameraPos;
// 设置摄像机距离目标的向量长度
const float cameraDistance = 5.0f;
// 计算平移后的位置
cameraPos = targetPosition - cameraToPlayer * cameraDistance;
}
此函数通过计算摄像机到玩家角色的向量，并按照一定的距离平移摄像机位置来实现跟随效果。
然后，需要在渲染循环中调用上述函数，并且利用变换矩阵来变换摄像机视角：
void renderLoop() {
// ... 渲染设置 ...
// 更新摄像机位置
updateCameraPosition(playerPos);
// 计算摄像机变换矩阵
glm::mat4 view = glm::lookAt(cameraPos, playerPos, glm::vec3(0.0f, 1.0f, 0.0f));
// ... 使用view矩阵进行后续渲染 ...
}
通过这个案例，我们展示了如何利用平移变换来实现摄像机的跟随效果。在实际游戏开发中，几何变换的组合使用会更加复杂，但基本原理是相同的。
6. 光照模型与阴影处理
6.1 光照模型的基础知识
光照模型是3D图形渲染中的核心概念之一，它定义了物体表面如何响应光线，并决定了观察者看到的颜色和明暗。通过模拟现实世界中的光照效果，光照模型可以极大提升3D场景的真实感。
6.1.1 光照模型的定义和类型
在计算机图形学中，光照模型分为多种，包括但不限于局部光照模型和全局光照模型。
- 局部光照模型 （Local Illumination Models）：这类模型主要考虑直接照明，也就是光源直接照射到物体上的效果，不计算间接照明如反射光和折射光。著名的局部光照模型包括冯氏模型（Phong Model）和布林-冯模型（Blinn-Phong Model）。
- 全局光照模型 （Global Illumination Models）：这类模型旨在更真实地模拟光线在场景中的传播和相互作用，包括反射、折射、散射等复杂效果。全局光照计算量大，常用于静态场景渲染，如辐射度方法（Radiosity）和光线跟踪方法（Ray Tracing）。
6.1.2 光照模型的数学基础
光照模型的数学基础包括向量运算、三角函数和色彩空间转换等。以冯氏模型为例，其包含了三个主要成分：环境光照（Ambient）、漫反射（Diffuse）和镜面反射（Specular）。
- 环境光照 ：模拟光线从四面八方均匀照射到物体上，不考虑光源方向和观察者角度。
- 漫反射 ：模拟光线均匀散射在物体表面，其强度取决于光源和表面的夹角。
- 镜面反射 ：模拟光照射到光滑表面后按镜面反射定律反射，其强度取决于观察者位置和反射方向。
6.2 光照模型与阴影处理的应用
光照模型与阴影处理是渲染技术中不可或缺的部分，它们共同作用于3D图形，为场景赋予深度和立体感。
6.2.1 光照模型与阴影处理在3D图形中的应用
在3D图形渲染中，光照模型和阴影处理的应用至关重要。它们不仅影响着物体的视觉表现，还能够传达出空间关系和情感氛围。
- 硬阴影 （Hard Shadows）：通常由光源作为点光源，物体在光线后方形成锐利的阴影边缘。
- 软阴影 （Soft Shadows）：由于现实世界中光源有一定尺寸，光线会从多个方向照射，从而产生柔和的阴影边缘。
实现硬阴影的一种方法是使用阴影贴图（Shadow Maps）。首先，从光源的视角渲染场景，记录下每个像素到光源的距离，存储在阴影贴图中。然后，在实际渲染时，通过比较物体表面点到光源的距离与阴影贴图中的值来决定该点是否处于阴影中。
6.2.2 光照模型与阴影处理在游戏开发中的应用案例
在游戏开发中，光照和阴影处理的案例可以体现在不同游戏的环境和氛围设计上。例如，在动作冒险游戏中，使用冯氏模型配合硬阴影渲染，可以增强战斗场景的紧迫感。而在角色扮演游戏或模拟游戏中，则可能使用全局光照和软阴影来增加场景的真实感和沉浸感。
graph LR
A[游戏场景] --> B[光照模型应用]
B -->|冯氏模型| C[硬阴影渲染]
B -->|全局光照模型| D[软阴影渲染]
C --> E[动作冒险游戏]
D --> F[角色扮演/模拟游戏]
在这个图中，我们可以看到一个简化的流程展示，如何根据游戏类型选择不同的光照模型和阴影处理技术。
光照模型和阴影处理技术的选择和实现对于游戏视觉效果有着深远的影响。开发者会根据项目需求和平台性能选择合适的技术，以达到最佳的视觉效果和游戏性能平衡。
