这部分我们将会将按键与外部中断放在一起学习，实现音乐盒的切换歌曲-切歌。

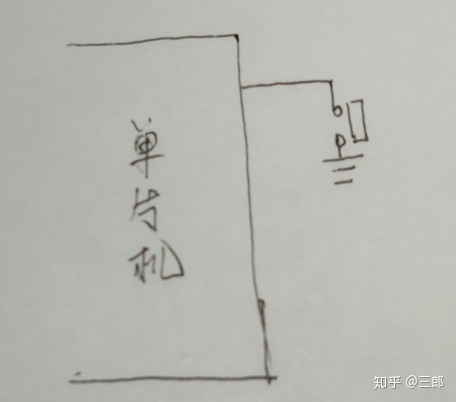

首先我们先看看按键的电路图

考虑到51单片机的内部结构，这个按键只能在P1-P3口上用（自带上拉电阻），如果想在P0口上用，需要加上拉电阻（注意P0-3口三者IO内部结构是不同的）。

这里我们用P3.2口作为按键输入口，从电路图里，我们看到，

按键松开的时候，通过内部上拉输入为高电平，读取P3.2输入为1

按键按下的时候，通过外部短路接地为低电平，读取P3.2输入为0

下面我们先用按键，实现两种切歌功能：

1。电平控制

松开按键的时候，播放歌曲1，按下按键播放歌曲2，一直按着会一直播放歌曲2，直到松开后又播放歌曲1

2。边沿控制

每按下一次按键，切换一次歌曲

是不是有点懵逼，这两个功能难道不一样吗？？？？？

NO。NO。NO。

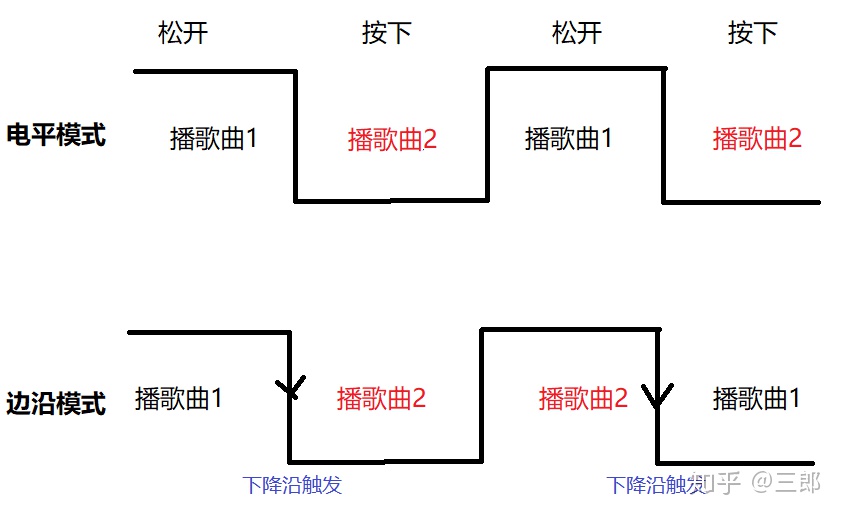

下面我们看一下对比图：

看了是不是能明白，两种模式的玩法，其实这个在Linux的epoll网络编程里也有类似的玩法，电平触发还是事件触发模式，本质上是输入信号与输出状态的映射方式。

电平模式是输入什么状态会直接映射到输出上去，比如一直按着按键同时一直触发播放歌曲2，松开按键后改变状态，同时切歌到播放歌曲1。

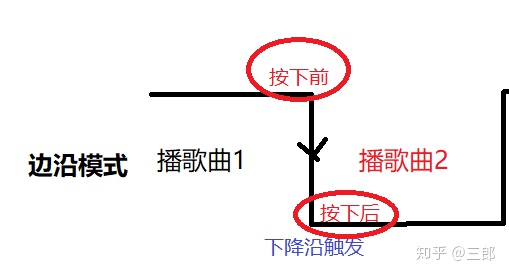

边沿模式是不断检测输入变化从而触发输出状态变化，比如每按下一次按键，会产生一个下降沿触发，然后去改变播放歌曲的状态。

我们先做一个假设，已经实现了播放歌曲的函数（后面我们会想办法实现代码封装）

void playMusic(unsigned char *music,unsigned char i)//music为乐谱指针，i为播放第几个音符。

code unsigned char music1[]={} //歌曲1乐谱

code unsigned char music2[]={} //歌曲2乐谱

然后我们电平模式的切歌玩法怎么玩呢？

我们看一下代码吧（为了方便，这里代码跟前一小节略有不同，我们稍后会重构整个代码）

sbit  KEY=P1^0;

//原始代码
while(1){
     i=0;
     while( i<33 ){
         playMusic(music1,i);
     i=i+1;
}
//修改后代码
while(1){
     i=0;
     while( i<33 ){
         if(KEY==1)
              playMusic(music1,i);
         else
              playMusic(music2,i);
         i=i+1;
     }
}

上面我们完成了通过判断KEY的状态，然后用一个简单的if—else分支就可以解决电平模式的按键切歌。那问题来了，如果我们想要实现边沿触发的模式怎么玩呢？

让我们想一想，边沿触发是一种变化检测，也就是我们要检测按键按下的这个动作变化，所以我们需要按键状态的去做判断，这就意味着我们需要两个值做对比。

于是我们可以实现一个函数，当检测到按键按下时，会返回1，其他的情况返回0

char readKey(void){
     static char last=1;//默认初始化
     char now=KEY;      //读取当前状态
     char ret=0;

     if(last==1 && now==0)//上次为高电平，这次为低电平
         ret=1;
     last = now;//保存这次状态，方便下次使用
}

如果按键为多个，我们怎么修改代码呢

unsigned char readKey(void){
     static unsigned char last=0xFF;//默认初始化，8个全部为1
     unsigned char now=KEY;      //读取当前状态
     unsigned char ret;

     ret = (last^now) & last;
     return ret
}
//其中ret里的每一位代表当前有没有按键按下

我们现在完成了按键的状态检测，下面如何实现切歌呢，有的同学觉得，是不是可以这样玩。。。

//修改后，代码
while(1){
     i=0;
     while( i<33 ){
         if(readKey()==1)
              playMusic(music1,i);
         else
              playMusic(music2,i);
         i=i+1;
     }
}

NO! NO! NO!

这样写，会导致只有在按下按键的那一刻，播放music1，其他时候都播放music2。

我们需要一个全局状态变量，来确定目前在播放哪首歌曲

char curMusic=0;
#define MAX_MUSIC 2

//修改后，代码
while(1){
     i=0;
     while( i<33 ){
         //切歌状态
         if(readKey()==1){
              curMusic+=1;//顺序切歌
              if (curMusic >= MAX_MUSIC )
                   curMusic=0;
              i=0;//从头播放
         }

         //根据状态播放歌曲
         switch(curMusic){
             case 0:
                 playMusic(music1,i);
                 break;
             case 1:
                 playMusic(music2,i);
                 break;
             default:
                 playMusic(music1,i);
                 break;
         }
     i=i+1;
}

到目前为止，我们实现了，用两种方式实现切歌的功能。

那问题来了。不是要讲外部中断检测按键吗？？外部中断能做什么。。。。

我们正常设计一个单片机死循环程序一般的套路是

while(1){
    task1_run();
    task2_run();
    task3_run();
}

上面的代码里有3个任务，比如我们上面音乐盒里面的任务（检测按键，播放音符等），我们不妨做个假设，任务1执行时间2ms，任务2执行时间3ms，任务3执行时间5ms，由于程序结构内部存在if-else，还回导致时间偏差，这样带来的问题就是我们整个循环的周期大概在10ms左右。

那假如我有一个很重要很重要的任务呢，一旦发生必须以最快速的速度进行，比如某村长突然接到某县长的任务，他一定是放下现在的一切事务，转而去做那件重要的事，因为关系到乌纱帽，这个时候，如果在原来大循环的结构下，就会发生，村长被撤职的问题，因为在接到县长任务后，他会依然选择执行完自己手头的任务，而不是立刻响应县长，所以不撤才怪！！

如果我放下自己手头的任务，立即响应更高级更紧急的任务，这就是中断，因为老子现在手里的活都停下来了，只为了服务好你！

那问题来了，在按键切歌这里我们怎么用上外部中断呢

之前我们检测IO按下状态需要用代码区实现，那现在就不需要了，因为单片机外部中断硬件会自动检测对应的IO状态，一旦符合中断条件，就会打断我们的主程序调用中断服务程序，所以我们可以试试。

变更后的代码：

void EXT0_ISR() interrupt 0 using 1
{
      curMusic++;//顺序切歌
      if (curMusic >= MAX_MUSIC )
           curMusic=0;
}
//修改后，代码
while(1){
     i=0;
     while( i<33 ){
         //根据状态播放歌曲
         switch(curMusic){
             case 0:
                 playMusic(music1,i);
                 break;
             case 1:
                 playMusic(music2,i);
                 break;
             default:
                 playMusic(music1,i);
                 break;
         }
         i++;
     }
}

中断带来的好处是什么呢？？

实际的外部中断，简单点说，就是响应速度快，一般用于快速外部事件处理上，比如报警，过压过流上。

就好比刚才我们举得3个任务总共10ms的例子，如果又来一个紧急任务，一旦出事，立马响应，你会发现，不管怎么玩，至少是10ms才能响应，要知道如果是开关电源过压或者短路过流，这个时间，已经BOOM爆炸了。。。。。

在我们这里暂时体现不出来，因为切歌按键本身不是一个紧急事件，不需要快速响应。

我自己觉得，其实最近单片机这两小节讲的东西，技术上没有什么，都是一些很基本的知识，不写吧，觉得缺点什么，写吧，又感觉太基础没逼格。。哈哈。

但是，但是，但是，我用三个但是来强调一下，这里主要说2点：

1。代码格式问题

变量与函数命名，这个问题算不上是技术，但是非常关键比如

我们是用驼峰命名，还是下划线命名

以函数名为例

驼峰法 readKey

下划线 read_key

这两种命名没有优劣，但是一个工程里，最好是统一为一种。

还有一个问题，千万不宜用中文拼音命名，比如

上面的函数 duQuAnAian

难道你自己不觉得有什么不对吗？函数和变量，都不宜用中文拼音命名，万一你开源被外国有人看了，会一脸懵逼的！

还有就是{}有两种玩法

//一种是
while(1){
     //空4格，代码块
}

//另一种
while(1)
{
     //空4格，代码块
}

唯一的区别就是，第一个{是放在同行，还是另一一行，各有各的好 第一个，代码短，第二个看着更整齐 我的建议是，两种都可以，随你喜欢，但是4个格务必要空出来！！！！！

但是切记不要如下码代码，乱成一锅粥了。。。。谁看了都想踹两脚

while(1)
{//你播放哪首歌曲，从那开始播放
gPlayState.curFu=0;
PlayModeRun();
//播放一首歌曲
while(gPlayState.curFu*3<100){
ReadPlayState();//读取音乐盒状态
Song(MUSIC[gPlayState.curSong]);//播放一个音符
LED_BlingMode();//LED 闪灯模式
gPlayState.curFu++;
}
}

2。函数封装问题

我们不管是做Web，还是做嵌入式，随时都要想着一个问题，就是控制代码的复杂度，必须要考虑这个事情，这个非常重要。

最基本的控制复杂度方式，就是封装函数，将类似行为的代码抽象出来作为函数，将可变因素作为函数参数，从而实现代码复用。

紧接着是模块化封装，将某些功能相对接近或者集中的，封装成相对集中的模块，模块对外部提供不同的函数接口。这里一般是用.c和.h文件构建成一个模块。

再接着就是根据系统层次把相近的模块放到一层级，进行分层设计，具体可以看我之前的写得这篇文章。

三郎：嵌入式小书1-系统分层设计​zhuanlan.zhihu.com

我觉得重构代码，是一个软件工程师时时刻刻都要考虑的事情，

写出优雅的代码来，就是你生命中最美的时刻！

愿我们，一路同行，成就更好的自己！！！！！！！！
