本文详细解析了NR到LTE以及LTE到NR的重选过程，涉及SIB2、SIB3、SIB5、SIB24中的参数配置，包括cellReselectionPriority、Srxlev、Squal计算等。讨论了UE的power class、VPLMN影响、SUL配置等因素如何影响重选决策，并指出不同参数在不同UE和场景下的差异。

【关键字】SIB2、SIB5、SIB3、SIB24

【配置解析】

NR的SIB2、SIB5为例：

LTE的SIB3、SIB24为例：

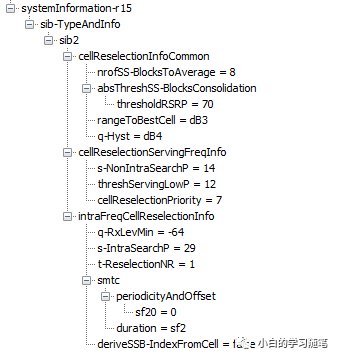

一. 示例NR的SIB2中cellReselectionPriority=7；SIB5中cellReselectionPriority=3，所以NR-->LTE是高优先级往低优先级inter-RAT重选

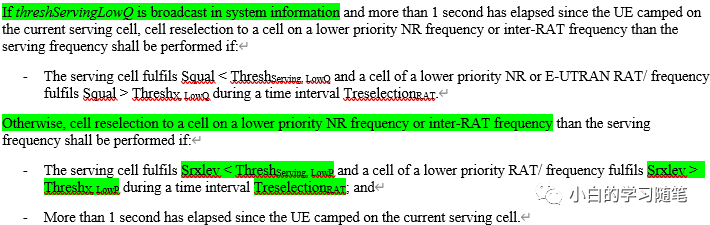

SIB2里没有广播threshServingLowQ，所以NR-->LTE重选需满足NR的SrxlevSrxlev>ThreshX, LowP(38.304 5.2.4.5节)：

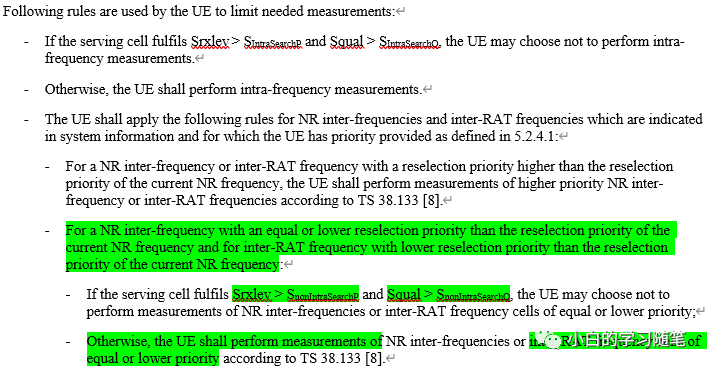

对于往低优先级inter-RAT重选，首先要判断NR是否满足Srxlev>S_nonIntraSearchP且Squal>S_nonIntraSearchQ，不满足UE才启动异RAT测量(38.304 5.2.4.2节)：

示例SIB2中s-NonIntraSearchP=14，s-NonIntraSearchQ不存在(默认值0)，所以不满足Srxlev>14*2=28且Squal>0，UE才会启动异RAT测量。

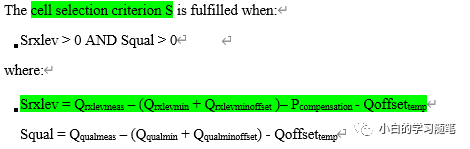

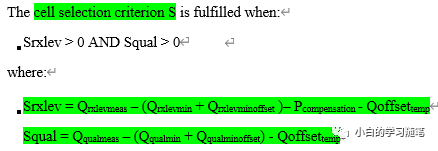

NR的Srxlev、Squal即S准则的2个计算值，计算公式在38.304 5.2.3.2节：

先看Srxlev计算涉及的参数：

Q_rxlevmeas：测量的RSRP；
Q_rxlevmin：示例没有SUL的情况，所以Q_rxlevmin就是SIB1里的q-RxLevMin：

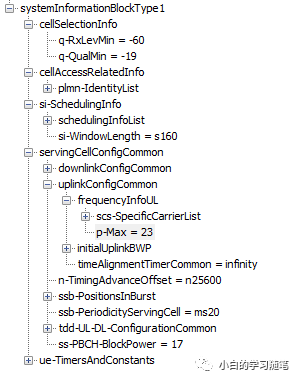

SIB1里q-RxLevMin=-60，即Q_rxlevmin=-60：

SIB2里也有q-RxLevMin，是用于同频邻区的：

SIB1里的q-RxLevMin，才是用于serving cell自己：

Q_rxlevminoffset：示例不是驻留VPLMN，所以不起作用：

P_compensation：如果配置了additionalPmax，应在SIB1-->ServingCellConfigCommonSIB-->UplinkConfigCommonSIB-->FrequencyInfoUL-SIB-->MultiFrequencyBandListNR-SIB-->FreqBandIndicatorNR-->nr-NS-PmaxList下定义，示例并无，所以P_compensation=max(P_EMAX1-P_PowerClass，0)：

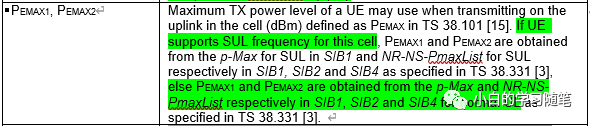

P_EMAX1：示例SIB1里没有NR-NS-PmaxList，所以P_EMAX1就是SIB1里的p-Max=23：

SIB1里的p-Max，是小区级的定义：

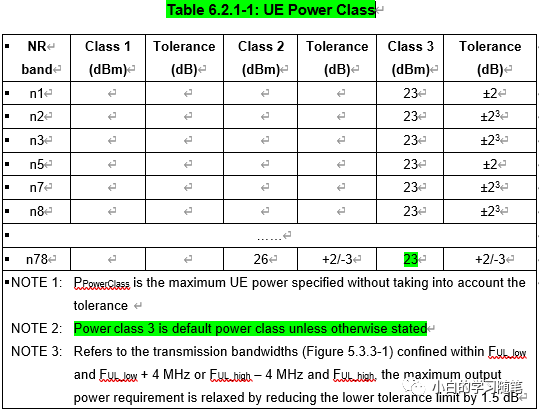

P_PowerClass：UE的power class，见38.101-1 Table 6.2.1-1：

默认Power class 3=23dBm，除非另外申明；UE这个能力即ue-PowerClass(38.306 4.2.7.2节)：

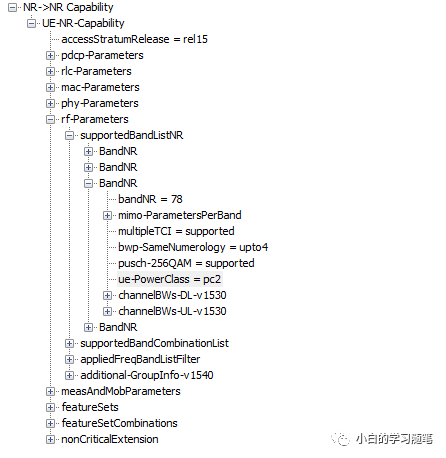

示例N78下ue-PowerClass=pc2，所以P_PowerClass=26：

综合P_EMAX1、P_PowerClass取值，P_compensation=max(P_EMAX1-P_PowerClass，0)=max(23-26，0)=0。

Qoffset_temp：针对某个小区的offset：

用于RRC建立失败场景的小区选择/重选：

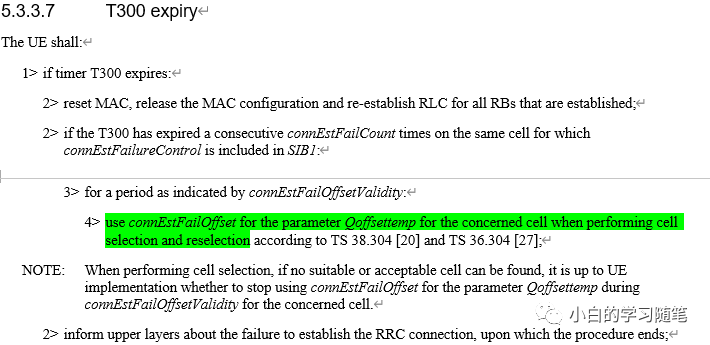

即connEstFailOffset，38.331说明用于T300超时场景，Srxlev计算公式中减去Qoffset_temp，相当于对发生RRC建立失败小区的一种惩罚：

NR里如果配置，应该在SIB1-->ConnEstFailureControl-->connEstFailOffset，示例NR到LTE重选场景，不起作用(SIB1也无此参数)。

综合Q_rxlevmin、Q_rxlevminoffset、P_compensation、Qoffset_temp取值，Srxlev=Q_rxlevmeas-(Q_rxlevmin+Q_rxlevminoffset)-P_compensation-Qoffset_temp=Q_rxlevmeas-(-60*2+0)-0-0=Q_rxlevmeas+120。

再看Squal计算涉及的参数：

Q_qualmeas：测量的RSRQ；
Q_qualmin：即SIB1里q-QualMin=-19；另外Q_qualmin定义中提到的Q_qualminoffsetcell定义在SIB3/SIB4/SIB5，不用于服务小区：

Q_qualminoffset：示例不是驻留VPLMN，所以不起作用：

Qoffset_temp：针对某个小区的offset，同Srxlev计算公式里的说明，示例场景不起作用。

综合Q_qualmin、Q_qualminoffset、Qoffset_temp取值，Squal=Q_qualmeas-(Q_qualmin+Q_qualminoffset)-Qoffset_temp=Q_qualmeas-(-19+0)-0=Q_qualmeas+19。

因此如果serving cell不满足Srxlev=Q_rxlevmeas+120>28且Squal=Q_qualmeas+19>0，即不满足Q_rxlevmeas>-92且Q_qualmeas>-19，UE启动异RAT测量。

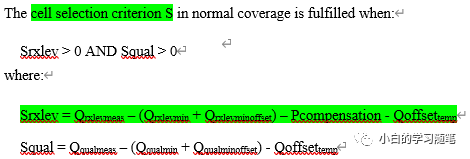

启动RAT测量后，重选条件中要计算LTE的Srxlev，见36.304 5.2.3.2节：

虽然用LTE的Srxlev计算公式，但参数取值是按NR SIB5里提供的计算。

Q_rxlevmeas：测量的RSRP；
Q_rxlevmin：-64；

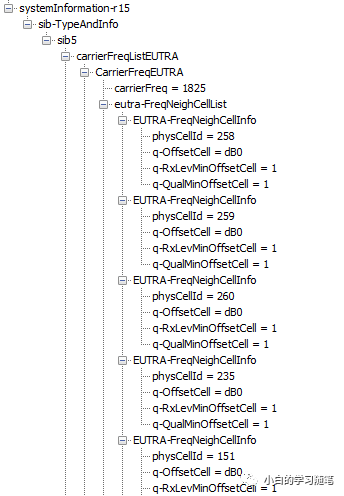

Q_rxlevminoffsetcell：示例LTE PCI=258/250/260/235/151/152/237/238里的Q_rxlevminoffsetcell=1，单位2dB；
Q_rxlevminoffset：不是驻留VPLMN，不起作用；
P_EMAX1
36.304解释如下：

NR SIB5如果要提供NS-PmaxList，应在SIB5-->CarrierFreqListEUTRA-->EUTRA-MultiBandInfoList--EUTRA-NS-PmaxList下，示例中无，因此P_EMAX1就是SIB5里p-MaxEUTRA=23：

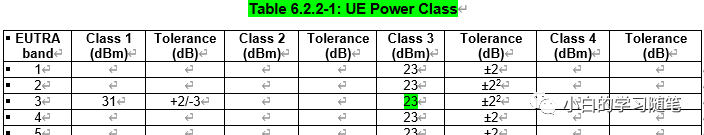

P_PowerClass：UE的power class，见36.101-1 Table 6.2.2-1：

同时36.101-1 6.2.2节说明The default power class P_PowerClass_Default for an operatingband is Power Class 3 unless otherwise stated；对于示例1825频点(Band 3)而言，默认power class=23。

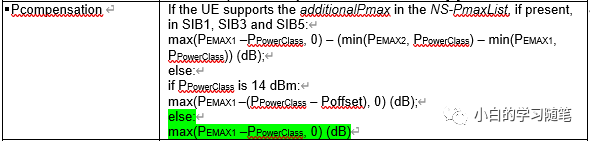

P_compensation
36.304解释如下：

示例NR SIB5没有EUTRA-NS-PmaxList(其中定义additionalPmax)，所以P_compensation==max(P_EMAX1-P_PowerClass，0)=max(23-23，0)=0。

Qoffset_temp

LTE里如果配置，应该在SIB2-->RadioResourceConfigCommonSIB-->RACH-ConfigCommon-->connEstFailOffset(即Qoffset_temp)，用于RRC建立失败场景：

对于示例NR到LTE重选场景，不起作用。

综合Q_rxlevmin、Q_rxlevminoffset、P_compensation、Qoffset_temp取值，LTE的Srxlev=Q_rxlevmeas-(Q_rxlevmin+Q_rxlevminoffsetcell+Q_rxlevminoffset)-P_compensation-Qoffset_temp=Q_rxlevmeas-(-64*2+1*2+0)-0-0=Q_rxlevmeas+126。

另外ThreshServing, LowP即SIB2里的threshServingLowP=12(单位2dB)，Thresh_X, LowP即SIB5里的threshX-Low=9(单位2dB)、Treselection_RAT即SIB5里的t-ReselectionEUTRA=1。

综合NR的Srxlev、LTE的Srxlev，NR-->LTE重选需满足1秒内NR的Q_rxlevmeas+120<12*2, 、LTE的Q_rxlevmeas+126>9*2，即NR的Q_rxlevmeas-108，且UE在NR驻留超过1秒。

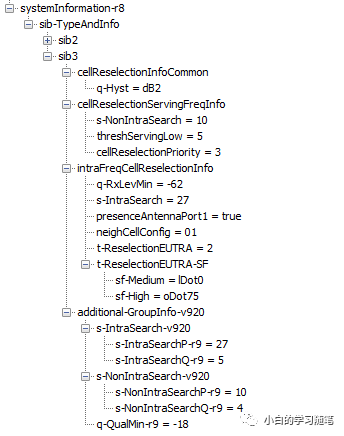

二. 示例LTE的SIB3中cellReselectionPriority=3；SIB24中cellReselectionPriority-r15=7，所以LTE-->NR是低优先级往高优先级inter-RAT重选

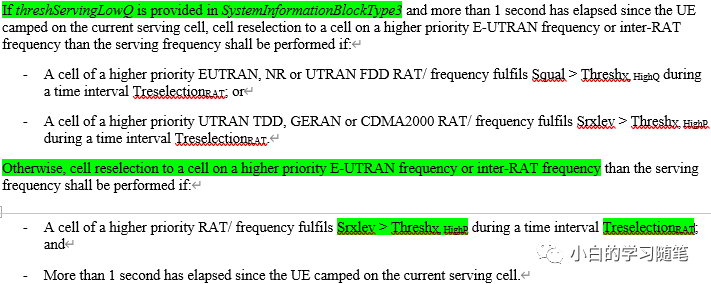

SIB3里没有广播threshServingLowQ，所以LTE-->NR重选需满足NR的Srxlev>ThreshX, HighP(36.304 5.2.4.5节)：

对于往高优先级inter-RAT重选，启动异RAT测量不需要先判断LTE是否满足Srxlev>S_nonIntraSearchP且Squal>S_nonIntraSearchQ(36.304 5.2.4.2节)：

重选条件中要计算NR的Srxlev，见38.304 5.2.3.2节：

虽然用NR的Srxlev计算公式，但参数取值是按LTE SIB24里提供的计算。

Q_rxlevmeas：测量的RSRP；

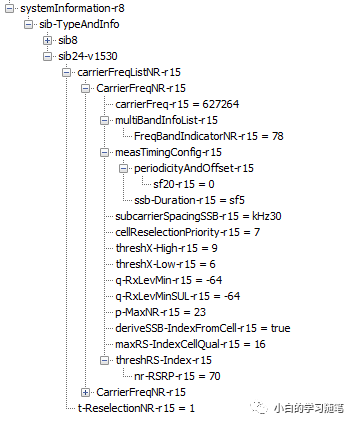

Q_rxlevmin：SIB24里的q-RxLevMin-r15=-64；

Q_rxlevminsul：SIB24里的q-RxLevMinSUL-r15=-64；

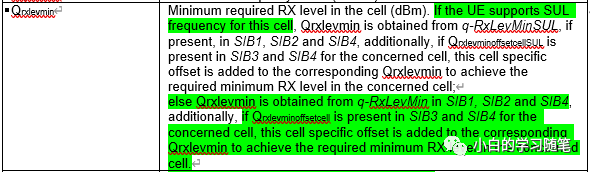

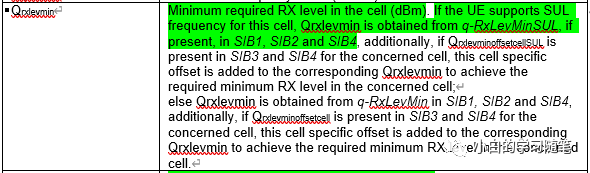

38.304 对Q_rxlevmin有以下描述：如果UE支持SUL，Q_rxlevmin由Q_rxlevminsul获取，并且要加上Q_rxlevminoffsetSUL：

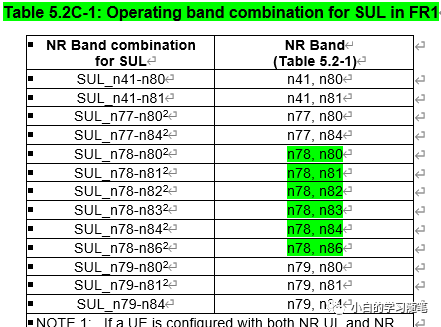

示例SIB24下发的multiBandInfoList-r15里指示NR band=78，的确可以配置SUL(38.101-1 5.2C节)：

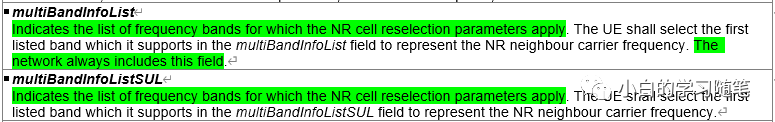

但SIB24并未下发multiBandInfoListSUL-r15指示SUL是哪个band，q-RxLevMinSUL-r15实际不起作用：

Q_rxlevminoffset：示例不是驻留VPLMN，不起作用；
P_compensation：示例SIB24里没有additionalPmax(如果定义，应在SIB24-->ns-PmaxListNR-r15-->additionalPmaxNR-r15)，所以P_compensation=max(P_EMAX1-P_PowerClass，0)；
P_PowerClass：示例1825频点(Band 3)而言，默认power class=23；
P_EMAX1：示例SIB24里没有ns-PmaxListNR-r15，P_EMAX1即p-MaxNR-r15=23，所以P_compensation=max(P_EMAX1-P_PowerClass，0)=max(23-23，0)=0；
Qoffset_temp：用于RRC建立失败场景，示例LTE到NR重选场景，不起作用。

综合Q_rxlevmin、Q_rxlevminoffset、P_compensation、Qoffset_temp取值，NR的Srxlev=Q_rxlevmeas-(Q_rxlevmin+Q_rxlevminoffset)-P_compensation-Qoffset_temp=Q_rxlevmeas-(-64*2+0)-0-0=Q_rxlevmeas+128。

另外ThreshX, HighP即SIB24里的ThreshX, HighP-r15=9(单位2dB)、Treselection_RAT即SIB24里的t-ReselectionNR-r15=1。

综合NR的Srxlev，LTE-->NR重选需满足1秒内NR的Q_rxlevmeas+128>9*2，即NR的Q_rxlevmeas>-110, 且UE在LTE驻留超过1秒。

【总结】

1. NRLTE重选除了各自的SIB外，还和UE的power class相关，意味着同样的参数对于不同的UE，可能实际生效门限有差异；另外是否驻留在VPLMN、是否配置SUL，是否配置NS-PmaxList(additionalPmax)，是否是RRC建立失败场景，都会影响参数取值。

2. 重选的参数较多，但相对38.2XX那堆而言，38.3XX里的原理相对简单；和LTE相比，NR低优先级高优先级空闲态重选机制基本类似，主要是分清哪些参数是“用于自己”、哪些是“用于对方”。

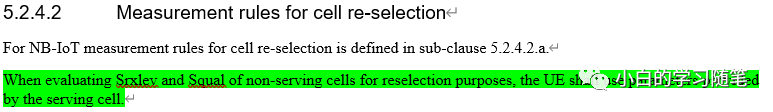

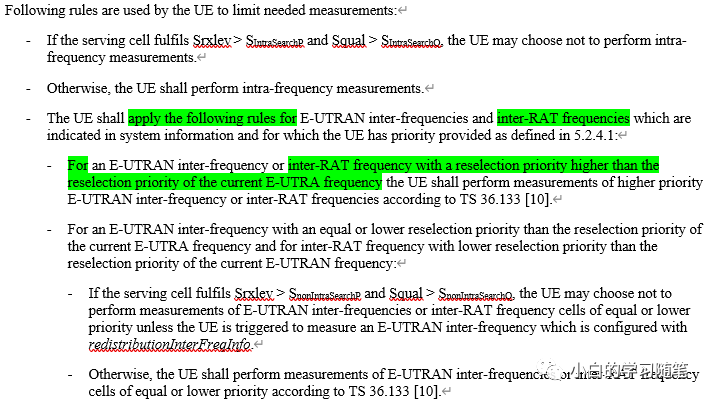

36.304 5.2.4.2节明确说明，小区重选时评估non-serving cells的Srxlev/Squal，UE应该使用serving cells提供的参数：

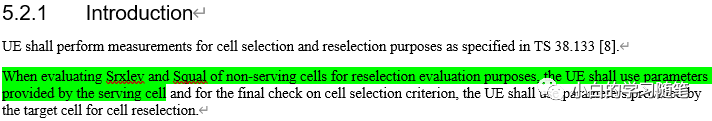

相同的意思也定义在38.304 5.2.1节：

3. Q_rxlevminoffsetcell这个参数：

在36.304 F50 5.2.3.2节Cell Selection Criterion，LTE的Srxlev计算公式中并未提及；
在36.304 F50 5.2.4.7节Cell reselection parameters in system information broadcasts，列出所有LTE SIB中下发的重选参数里也没有。

因此LTE-->NR重选，通过SIB24里参数计算NR的Srxlev，也就不涉及Q_rxlevminoffsetcell。在NR的Srxlev计算公式中，Q_rxlevmin的解释中说明“ if Q_rxlevminoffsetcell is present in SIB3 and SIB4 for the concerned cell,this cell specific offset is added to the corresponding Qrxlevmin to achieve the required minimum RX level in the concerned cell”。因此NR SIB3/SIB4分别用于intra-frequency/inter-frequency重选，Q_rxlevminoffsetcell是要加到Qrxlevmin上的；同时38.331对SIB5-->EUTRA-FreqNeighCellInfo-->q-RxLevMinOffsetCell也说了就是38.304里定义的Q_rxlevminoffsetcell：

因此NR SIB5用于inter-RAT重选应该是类似的，否则其中定义针对LTE小区的Q_rxlevminoffsetcell没有意义，个人理解“if Q_rxlevminoffsetcell is present in SIB3 and SIB4”这句漏讲了SIB5——NR-->LTE重选，通过SIB5里参数计算LTE的Srxlev，Q_rxlevminoffsetcell也是要加到Qrxlevmin上的。

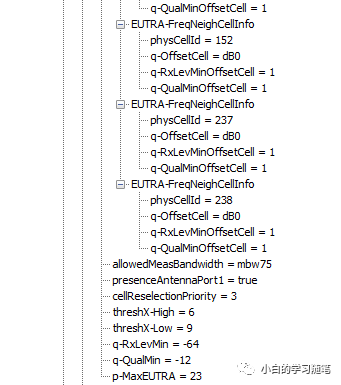

4. 示例NR的SIB5，虽然LTE PCI=258/250/260/235/151/152/237/238下显示q-OffsetCell=dB0，这个参数38.331里说明应该是dummy，R15版本下不使用，UE应忽略：
