本文介绍了如何在Cesium中加载来自ArcGISServer和GeoServer的WMS服务，详细解析了加载过程中的关键参数设置，并展示了加载ArcGISServer独有的图层服务的方法。通过示例代码，读者可以学习到如何在Cesium应用中整合不同来源的地理信息服务。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本文衔接上篇文章：

不睡觉的怪叔叔：Cesium多源数据加载之影像图层（一）zhuanlan.zhihu.com

一、加载WMS服务

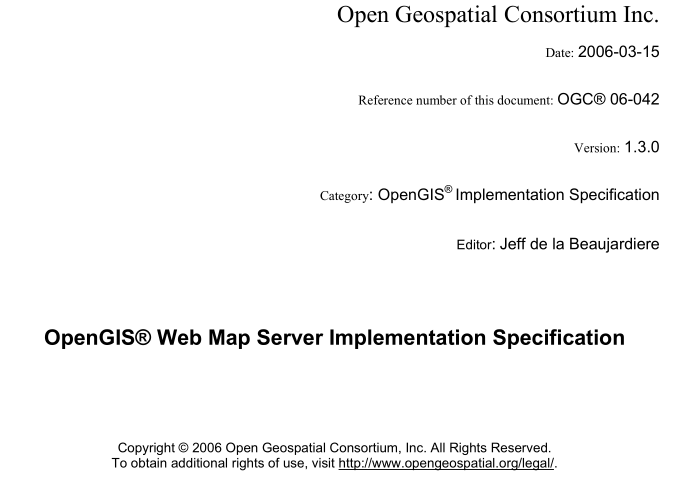

OGC的WMS服务就不赘述了，可以去OGC官网了解：

The Home of Location Technology Innovation and Collaborationwww.ogc.org

或者查看这篇文章：

不睡觉的怪叔叔：OpenLayers教程十六：多源数据加载之WMSzhuanlan.zhihu.com

1.1、加载ArcGIS Server发布的WMS服务

可以查看这篇文章了解如何在ArcGIS Server中发布WMS服务：

不睡觉的怪叔叔：ArcGIS Server教程：发布WMS服务zhuanlan.zhihu.com

在Cesium中通过Cesium.WebMapServiceImageryProvider类去加载WMS服务，直接来看一个示例：

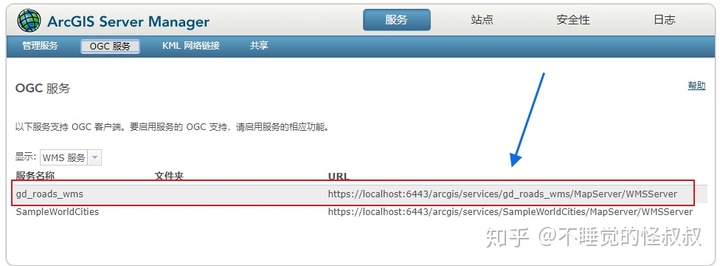

首先需要在ArcGIS Server中发布一个WMS服务，我这里发布了一个广东路网数据的WMS服务gd_roads_wms，然后在ArcGIS Server Manager中找到对应的URL：

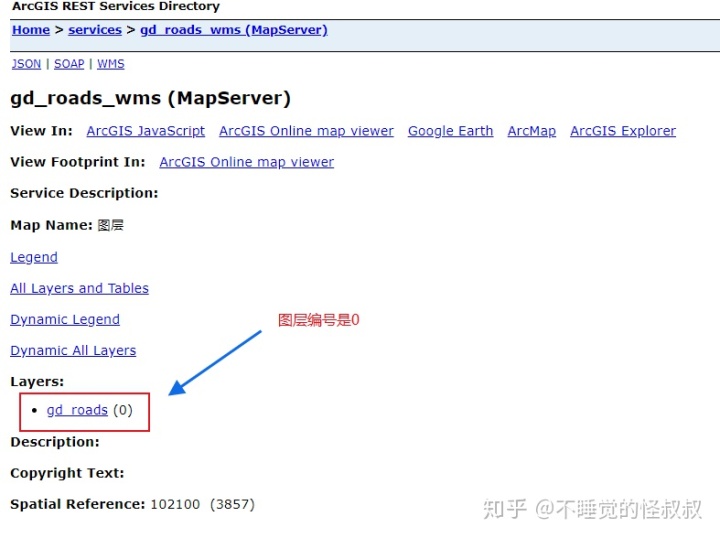

然后在从ArcGIS Server的REST目录中找到图层的编号：

为什么要去找到图层编号呢？因为ArcGIS Server中有图层组的概念（GeoServer也有），所以要找到图层编号，用以指定访问该图层。

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <meta http-equiv="X-UA-Compatible" content="ie=edge">
    <title>加载ArcGIS Server发布的WMS服务</title>
    <script src="http://localhost:8080/cesium/Cesium/Cesium.js"></script>
    <link href="http://localhost:8080/cesium/Cesium/Widgets/widgets.css" rel="stylesheet">
</head>
<body>
    <div id="cesium"></div>

    <script>
        // 初始化Cesium应用程序
        Cesium.Ion.defaultAccessToken = '你的Cesium访问Token';
        const viewer = new Cesium.Viewer('cesium');
        const imageryLayers = viewer.imageryLayers;

        // 加载ArcGIS Server发布的WMS服务
        const arcgis_wms_imageryProvider = new Cesium.WebMapServiceImageryProvider({
            url: 'https://localhost:6443/arcgis/services/gd_roads_wms/MapServer/WMSServer',
            layers: '0',
            parameters: {
                service: 'WMS',
                format: 'image/png',
                transparent: true
            }
        });
        // 将WMS数据源组织成影像图层并加入到影像图层容器中
        const arcgis_wms_imageryLayer = new Cesium.ImageryLayer(arcgis_wms_imageryProvider);
        imageryLayers.add(arcgis_wms_imageryLayer);
    </script>
</body>
</html>

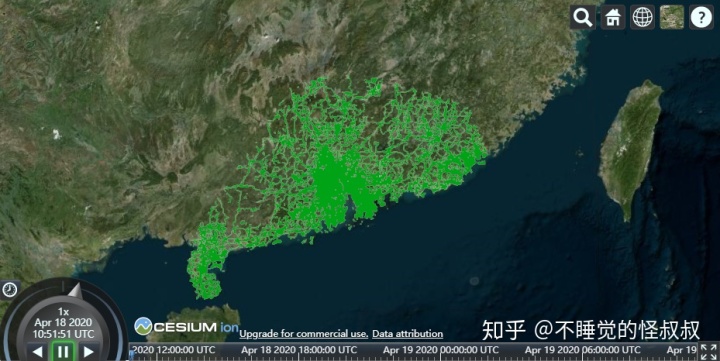

以上参数中，layers即指定需要访问的图层的图层编号，transparent:true表示将WMS服务图层的背景透明化。

1.2、加载GeoServer发布的WMS服务

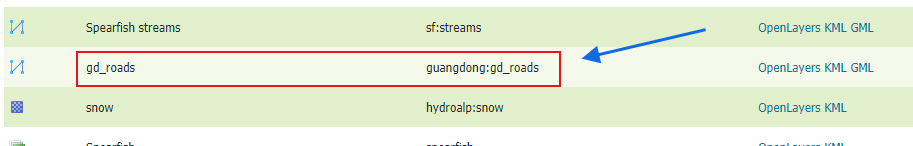

首先也在GeoServer上发布一个WMS服务：

然后使用Cesium加载：

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <meta http-equiv="X-UA-Compatible" content="ie=edge">
    <title>加载GeoServer发布的WMS服务</title>
    <script src="http://localhost:8080/cesium/Cesium/Cesium.js"></script>
    <link href="http://localhost:8080/cesium/Cesium/Widgets/widgets.css" rel="stylesheet">
</head>
<body>
    <div id="cesium"></div>

    <script>
        // 初始化Cesium应用程序
        Cesium.Ion.defaultAccessToken = '你的Cesium访问Token';
        const viewer = new Cesium.Viewer('cesium');
        const imageryLayers = viewer.imageryLayers;

        // 加载GeoServer发布的WMS服务
        const geoserver_wms_imageryProvider = new Cesium.WebMapServiceImageryProvider({
            url: 'http://localhost:8080/geoserver/guangdong/wms',
            layers: 'guangdong:gd_roads',
            parameters: {
                service: 'WMS',
                version: '1.3.0',
                format: 'image/png',
                transparent: true
            },
            crs: 'CRS:84'
        });
        // 将WMS数据源组织成影像图层并加入到影像图层容器中
        const geoserver_wms_imageryLayer = new Cesium.ImageryLayer(geoserver_wms_imageryProvider);
        imageryLayers.add(geoserver_wms_imageryLayer);
    </script>
</body>
</html>

可以发现参数和前面加载ArcGIS Server发布的WMS服务的参数有几处不同：

layers:'guangdong:gd_roads' —— 因为GeoServer将图层组织为"工作区:图层名"的形式，所以需要根据这个形式指定特定图层。
version:'1.3.0' —— 使用WMS的1.3.0版本加载服务，默认情况下Cesium会使用1.1.1版本。
crs:'CRS:84' —— 手动指定坐标系为WGS84。这里需要注意的是：如果version参数是默认的1.1.1版本的话，就需要通过srs参数（EPSG格式）指定特定坐标系。

二、加载ArcGIS独有的图层服务

刚才说到ArcGIS Server发布的WMS服务，另外ArcGIS Server默认发布的是ArcGIS Server独有的图层服务，如果没有切片就是动态图层服务，如果进行了切片就是瓦片地图服务。

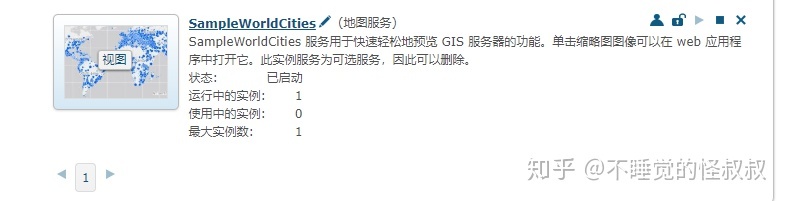

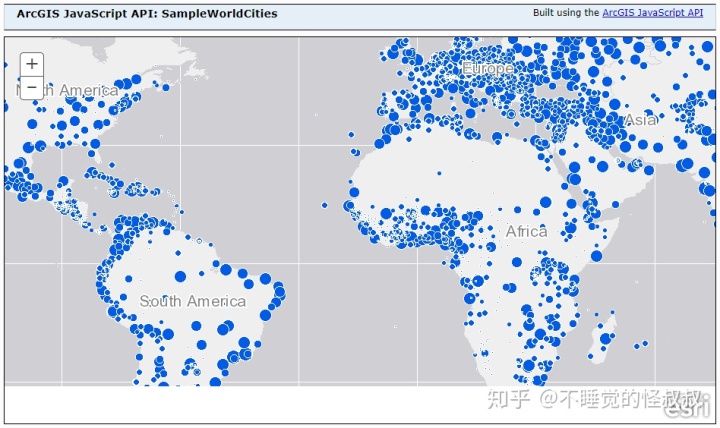

ArcGIS Server通常自带一个图层服务，如下所示：

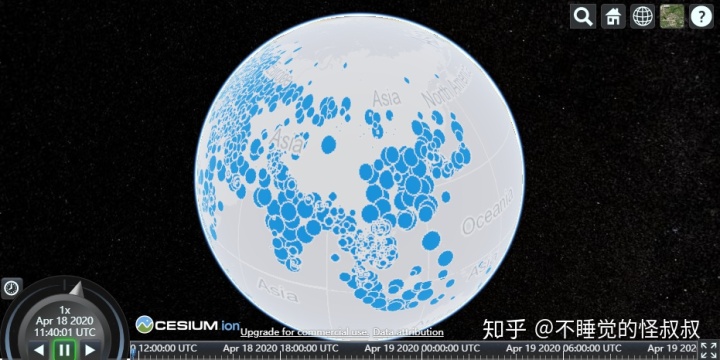

在Cesium中使用Cesium.ArcGisMapServerImageryProvider类加载ArcGIS Server独有的图层服务，所以我们可以在Cesium中使用REST接口加载上面的这个服务：

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <meta http-equiv="X-UA-Compatible" content="ie=edge">
    <title>ArcGIS Server独有的图层服务</title>
    <script src="https://cesium.com/downloads/cesiumjs/releases/1.65/Build/Cesium/Cesium.js"></script>
    <link href="https://cesium.com/downloads/cesiumjs/releases/1.65/Build/Cesium/Widgets/widgets.css" rel="stylesheet">
</head>
<body>
    <div id="cesium"></div>

    <script>
        const viewer = new Cesium.Viewer('cesium');
        const imageryLayers = viewer.imageryLayers;

        // 加载ArcGIS Server独有的图层服务
        const arcgisImageryProvider = new Cesium.ArcGisMapServerImageryProvider({
            url: 'https://localhost:6443/arcgis/rest/services//SampleWorldCities/MapServer'
        });
        // 组织为图层并加载到图层容器中
        const arcgisImageryLayer = new Cesium.ImageryLayer(arcgisImageryProvider);
        imageryLayers.add(arcgisImageryLayer);
    </script>
</body>
</html>
