三菱通讯指令adprw_教你怎样用三菱PLC进行MODBUS通讯 （MODBUS通信适配器）

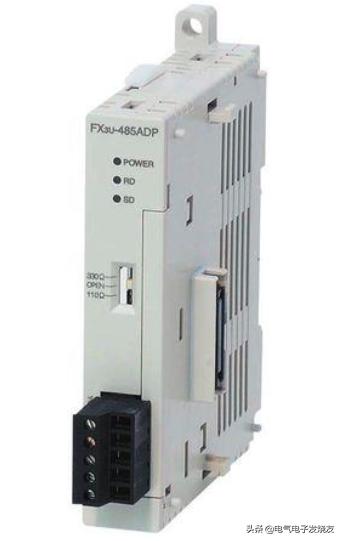

描述：在平时我们做设备的时候，肯定会需要联机组成一条生产线，而且主站的设备可以读写从站的数据等等，在三菱的PLC进行通讯中有很多，那么就以MODBUS通信适配器为例讲讲

一：功能概要

MODBUS通信网络如果是RS-485通信，则可使用1台主站控制32站从站，如果是RS-232C通信，则可使用1台主站控制1站从站。

1) 可使用1台MODBUS主站控制32站从站。

2) 对应主站功能和从站功能。

3) 对应RTU模式和ASCII模式。(仅FX3U/FX3UC可编程控制器对应ASCII模式)

4) 每1台可编程控制器可将1通道使用在MODBUS通信上。(可使用MODBUS主站或MODBUS从站中的任意一种)

5) 对应最大115.2kbps的传送速度。

6) 在MODBUS主站中，使用MODBUS通信专用顺控指令。

7)系统分配

二：MODBUS通信适配器制造编号的确认方法

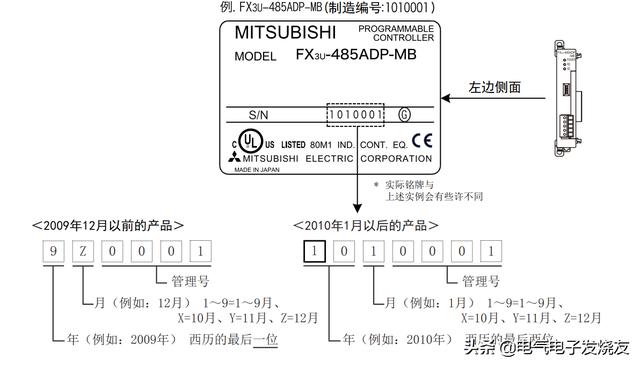

面向MODBUS通信适配器的正面，可通过左边侧面铭牌“S/N”上记载的编号确认其制造年月。

三：系统构成

四：选择连接方法

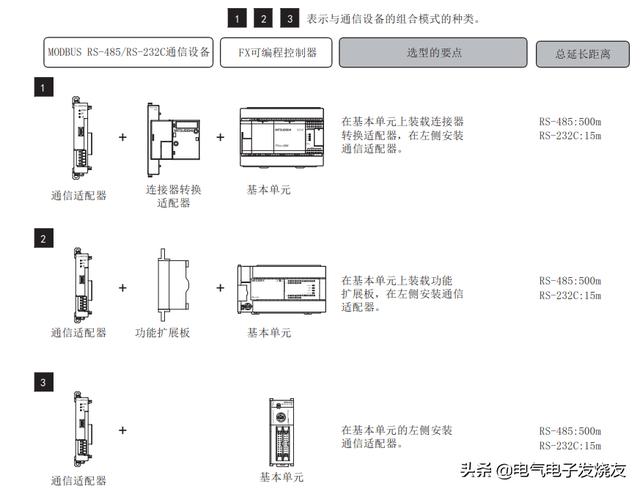

使用MODBUS通信时，可使用MODBUS RS-232C通信或者RS-485中的任意一种。

在FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器中，主站或从站中任意一个仅1通道可使用MODBUS通信。

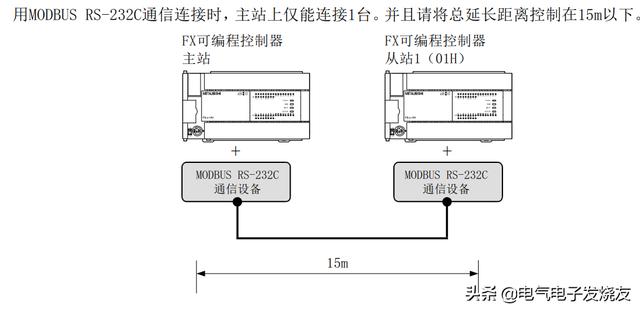

1)MODBUS RS-232C通信的场合(1:1)

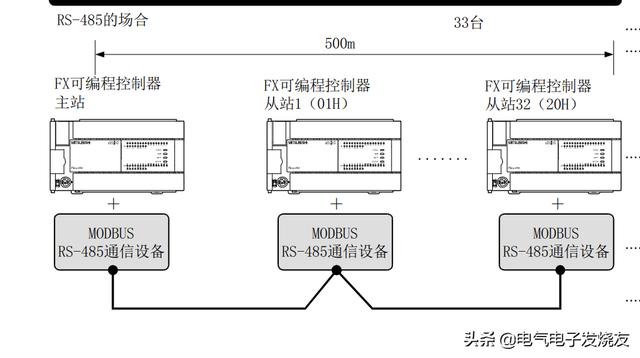

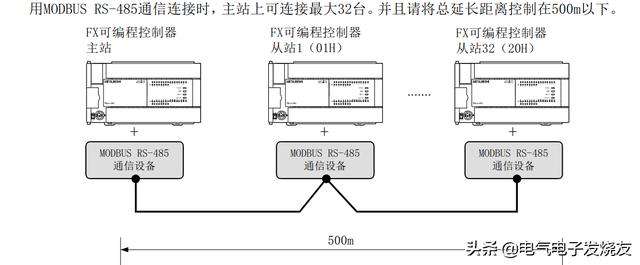

2)MODBUS RS-485通信的场合(1:N)

MODBUS从站站号可任意分配

五：MODBUS通信的设定方法

在MODBUS通信设定中，使用特殊辅助继电器M8411。

使用将LD M8411作为接点的MOV指令，在特殊数据寄存器中设定通信参数。

MODBUS通信的通信参数可通过以下程序设定。

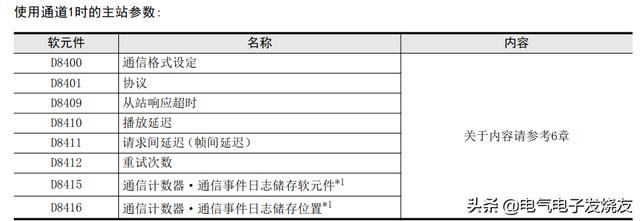

使用通道1时的主站参数:

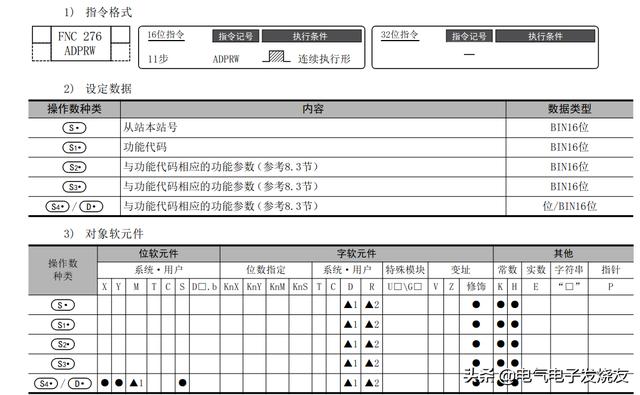

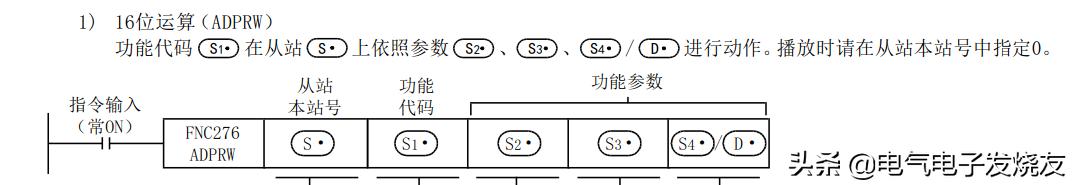

六： ADPRW/MODBUS读出·写入

这里主要讲解的大概认识这个(MODBUS通信适配器)，想真正的运用起来还得多看看它的使用说明书。
