不少人让泰叔教一教如何用软件算U值，不是咱不想教，实在三言两语说不清楚，现场教学都能开好几期课程。但有需求咱就要解决，在这整理了一个简单的估算方法，好用好记，如果不是需要精确数值，基本够用了。

首先必须掌握整窗U值计算公式。

从公式看，估算整窗的U值需要6个值，分别是：

窗型材部分U值及可视面投影面积，玻璃U值及玻璃面积，玻璃区域的边缘长度及线传热系数。

首先，可以用一个窗型来举个例子。如图

这是一款最简单的平开窗，尺寸为1230mmx1480mm，估算起来也最简单。

首先，计算型材可视面投影面积、玻璃面积和玻璃区域边缘长度。

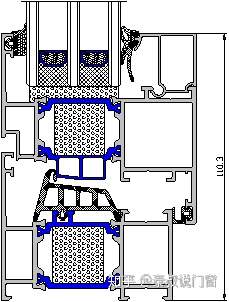

计算面积的前提，是找出型材的投影长度，即图中110.3mm。

这样就可以粗略的计算出，型材可视面投影面积为0.55m²，玻璃面积为1.27 m²，玻璃边缘长度为4.54m。

随后需要确定玻璃U值，如果有条件可以让玻璃厂提供更为精确的玻璃参数，包括U值。

一般常用的几款玻璃数值：

5+12A+5                                  2.6 (W/m²•k)
5+12A+5 单银Low-E                        1.8 (W/m²•k)
5+12A+5 双银Low-E                        1.7 (W/m²•k)
5+12Ar+5单银Low-E                        1.5 (W/m²•k)
5+12Ar+5双银Low-E                        1.4 (W/m²•k)
5+12A+5+12A+5 单银Low-E                  1.3 (W/m²•k)
5+12Ar+5+12Ar+5 单银Low-E               1.1 (W/m²•k)
5+12Ar+5+12Ar+5 双银Low-E               1.0 (W/m²•k)
5+12Ar+5单银LowE+12Ar+5单银Low-E 0.8 (W/m²•k)

注意啊，上面只是参考值，实际数值以玻璃厂提供为准。

另外，在断桥铝合金门窗中，使用配置了泰诺风暖边间隔条的双玻时线传热系数经验值为0.049 (W/m•k)，使用配置了暖边间隔条的三玻时线传热系数经验值为0.044 (W/m•k)，使用配置了铝合金间隔条的中空玻璃时线传热系数经验值为0.08 (W/m•k)。

就此，最开始提到的计算整窗U值所需的六个数值中，窗型材部分可视面投影面积、玻璃U值、玻璃面积、玻璃区域的边缘长度及线传热系数这几个数据就都解决了，只剩最后一个窗型材部分U值还是一个黑匣子。

型材的U值，主要考虑的有几点因素：

最重要的就是隔热条的宽度。

其次，就是对于隔热腔、玻璃四周及框扇之间三个区域对流和辐射的控制。隔热腔对流辐射的控制方式主要是发泡填充和带肋隔热条两种，玻璃四周对流辐射的控制方式主要是发泡填充和长尾胶条两种，而框扇之间区域的处理方式主要是多腔体中间胶条、发泡实体共挤胶条以及空腔隔热条的使用。

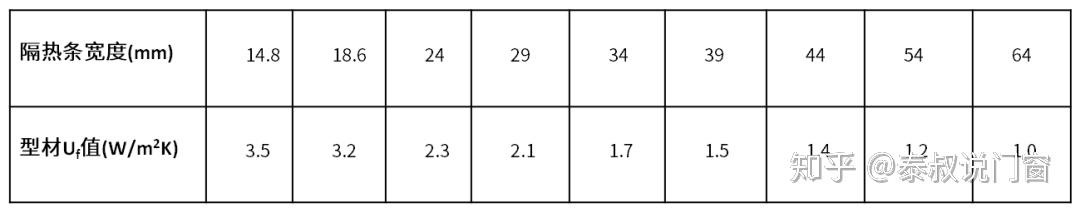

只要对于辐射和对流的控制得当，型材可视面宽度不是过窄或过宽，使用各宽度尺寸隔热条的隔热型材框U值可参考以下表格中的经验值。

现在我们的6个数值都有了，如果我们选用玻璃配置为5+12A+5+12A+5单银Low-E；隔热型材配置39mm隔热条；由于是三玻泰诺风暖边条线传热系数0.044 (W/m•k)。

最后代入公式计一算，欸，结果就出来了。

所以这个配置在1230mmX1480mm窗型中，整窗的U值约为1.47 (W/m²•k)。

这个方法亲测好用，在门窗设计过程中，省时省力。知乎好像没啥人关注U值的计算，泰叔先在这里占个坑，看看等到哪位有缘人。
