　　1.前言

　　最近有部分朋友经常问我，WPF的TreeView控件，如何用MVVM来实现绑定和显示？所以写下了这篇WPF应用基础篇---TreeView.

　2.介绍

案例浏览：

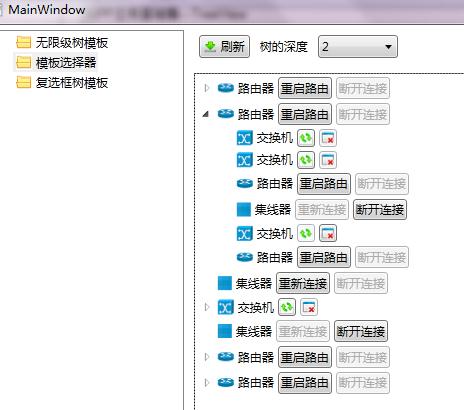

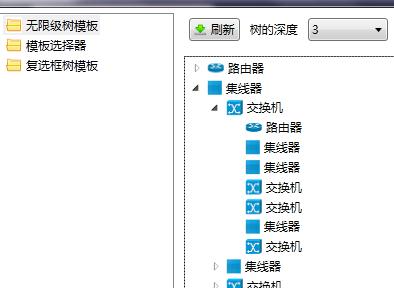

　　　　　　　　　　　　　　　　　　图 1-1（案例结构图）

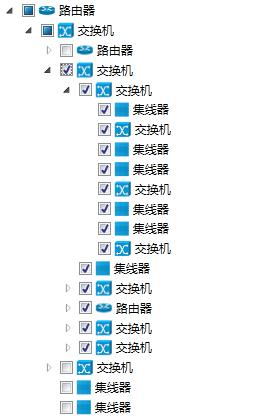

目的：本文中做了三个简单的Demo给刚刚入门或者入门不久而且不熟悉TreeView控件在MVVM中具体实现的朋友们。希望以下3个例子能够给他们带来帮助。
背景：Demo是采用现实生活中一个大网络的某一部分网络来作为案例。这里为了演示方便，整个网络由路由器、交换机、集线器等服务器组成。他们的之间的关系是多对多的关系，一个网络中有可能一个路由器包含了多个路由器、交换机、集线器；而且交换机、集线器也是相同的原理。
数据：本文中用到的数据随机产生的测试数据。根据界面中树的深度（下拉框）来选择树最多有多少层，然后创建树结构的数据。这里需要注意的是我们TreeView提供的数据源必须是树结构的；为什么需要树结构的数据呢？大家可能会觉得很奇怪，其实，我们ViewModel要将数据Binding到TreeView控件上就必须指定一个ItemsSource，所以必须把节点的子节点集合绑定到模板中的ItemsSource中。
案例解析：

　　整个Demo分为两部分：左边是功能菜单，右边是显示具体内容，可以参考图1-1。

　　基础数据：为了实现一下案例功能，我建立了一个SmlAnt.DataLibrary的数据类库，专门提供原始基本类型和基本数据。下面是具体代码：

　　实体类：

View Code

  1 namespace DataLibrary
  2 {
  3      /// <summary>
  4      /// 设备状态
  5      /// </summary>
  6      public enum DeviceStatus
  7     {
  8         Connected,Off
  9     }
10
11      /// <summary>
12      /// 设备基类
13      /// </summary>
14      public class Device:INotifyPropertyChanged
15     {
16          // 是否被选中
17          private bool ? isSelected;
18          public bool ? IsSelected
19         {
20              get { return isSelected; }
21              set
22             {
23                  if (isSelected != value)
24                 {
25                     isSelected = value;
26                     ChangeChildNodes( this );
27                     ChangedParentNodes( this );
28                     NotifyPropertyChanged( " IsSelected " );
29                 }
30             }
31         }
32
33          private DeviceStatus status;
34          public DeviceStatus Status
35         {
36              get { return status; }
37              set
38             {
39                  if (status != value)
40                 {
41                     status = value;
42                     NotifyPropertyChanged( " Status " );
43                 }
44             }
45         }
46
47          public string Name { get ; set ; }
48          public string ImageUrl{ get ; set ;}
49
50          private List < Device > childNodes;
51          public List < Device > ChildNodes
52         {
53              get { return childNodes; }
54              set
55             {
56                  if (childNodes != value)
57                 {
58                     childNodes = value;
59                     NotifyPropertyChanged( " ChildNodes " );
60                 }
61             }
62         }
63
64          private Device parentNode;
65          public Device ParentNode
66         {
67              get { return parentNode; }
68              set
69             {
70                  if (parentNode != value)
71                 {
72                     parentNode = value;
73                     NotifyPropertyChanged( " ParentNode " );
74                 }
75             }
76         }
77
78          /// <summary>
79          /// 向下遍历,更改孩子节点状态
80          /// 注意：这里的父节点不是属性而是字段
81          /// 采用字段的原因是因为不想让父节点触发访问器而触发Setter
82          /// </summary>
83          /// <param name="CurrentNode"></param>
84          public void ChangeChildNodes(Device CurrentNode)
85         {
86              if (ChildNodes != null )
87             {
88                  foreach (var data in childNodes)
89                 {
90                     data.isSelected = CurrentNode.IsSelected;
91                     CurrentNode.NotifyPropertyChanged( " IsSelected " );
92                      if (data.ChildNodes != null )
93                     {
94                         data.ChangeChildNodes(data);
95                     }
96                 }
97             }
98         }
99
100          /// <summary>
101          /// 向上遍历,更改父节点状态
102          /// 注意：这里的父节点不是属性而是字段
103          /// 采用字段的原因是因为不想让父节点触发访问器而触发Setter
104          /// </summary>
105          /// <param name="CurrentNode"></param>
106          public void ChangedParentNodes(Device CurrentNode)
107         {
108              if (CurrentNode.ParentNode != null )
109             {
110                  bool ? parentNodeState = true ;
111                  int selectedCount = 0 ;   // 被选中的个数
112                  int noSelectedCount = 0 ;     // 不被选中的个数
113
114                  foreach (var data in CurrentNode.ParentNode.ChildNodes)
115                 {
116                      if (data.IsSelected == true )
117                     {
118                         selectedCount ++ ;
119                     }
120                      else if (data.IsSelected == false )
121                     {
122                         noSelectedCount ++ ;
123                     }
124                 }
125
126                  // 如果全部被选中,则修改父节点为选中
127                  if (selectedCount ==
128                     CurrentNode.ParentNode.ChildNodes.Count)
129                 {
130                     parentNodeState = true ;
131                 }
132                  // 如果全部不被选中,则修改父节点为不被选中
133                  else if (noSelectedCount ==
134                     CurrentNode.ParentNode.ChildNodes.Count)
135                 {
136                     parentNodeState = false ;
137                 }
138                  // 否则标记父节点（例如用实体矩形填满）
139                  else
140                 {
141                     parentNodeState = null ;
142                 }
143
144                 CurrentNode.parentNode.isSelected = parentNodeState;
145                 CurrentNode.parentNode.NotifyPropertyChanged( " IsSelected " );
146
147                  if (CurrentNode.ParentNode.ParentNode != null )
148                 {
149                     ChangedParentNodes(CurrentNode.parentNode);
150                 }
151             }
152         }
153
154          public void NotifyPropertyChanged( string name)
155         {
156              if (PropertyChanged != null )
157             PropertyChanged( this , new PropertyChangedEventArgs(name));
158         }
159          public event PropertyChangedEventHandler PropertyChanged;
160     }
161
162      /// <summary>
163      /// 路由器
164      /// </summary>
165      public class Router : Device
166     {
167
168     }
169
170      /// <summary>
171      /// 交换机
172      /// </summary>
173      public class Switcher : Device
174     {
175
176     }
177
178      /// <summary>
179      /// 集线器
180      /// </summary>
181      public class Concentrator : Device
182     {
183
184     }
185 }

　　数据工厂:

View Code

  1 public class DataFactory
  2     {
  3          /// <summary>
  4          /// 随机数据产生器
  5          /// </summary>
  6          static Random random = new Random();
  7
  8          /// <summary>
  9          /// 根据参数获取设备状态
10          /// </summary>
11          /// <param name="intValue"></param>
12          /// <returns></returns>
13          private static DeviceStatus GetStatus( int intValue)
14         {
15              return intValue % 2 == 0 ? DeviceStatus.Off : DeviceStatus.Connected;
16         }
17
18          /// <summary>
19          ///
20          /// </summary>
21          /// <param name="intValue"></param>
22          /// <returns></returns>
23          private static String GetName( int intValue)
24         {
25              string refValue = " 路由器 " ;
26              if (intValue % 3 == 0 )
27             {
28                 refValue = " 路由器 " ;
29             }
30              else if (intValue % 3 == 1 )
31             {
32                 refValue = " 交换机 " ;
33             }
34              else
35             {
36                 refValue = " 集线器 " ;
37             }
38              return refValue;
39         }
40
41          /// <summary>
42          /// 根据参数创建设备（简单工厂-参数工厂）
43          /// </summary>
44          /// <param name="typeValue"></param>
45          /// <returns></returns>
46          public static Device DeviceFactory( int typeValue)
47         {
48             Device refEntity = null ;
49              if (typeValue % 3 == 0 )
50             {
51                 refEntity = new Router();
52             }
53              else if (typeValue % 3 == 1 )
54             {
55                 refEntity = new Switcher();
56             }
57              else
58             {
59                 refEntity = new Concentrator();
60             }
61              return refEntity;
62         }
63
64          /// <summary>
65          /// 随即获取基类设备数据
66          /// </summary>
67          /// <param name="level"> 当前节点所在层 </param>
68          /// <param name="MaxLevel"> 树最大深度 </param>
69          /// <returns> 设备树 </returns>
70          public static List < Device > GetBaseTypeDevices( int level, int MaxLevel)
71         {
72             level ++ ;
73             var count = random.Next( 6 , 10 );
74             List < Device > listTo = new List < Device > ();
75              for ( int i = 1 ; i < count; i ++ )
76             {
77                 Device entity = new Device();
78                 var typeValue = random.Next( 1 , 6 );
79                 entity.Name = GetName(typeValue);
80                 entity.ImageUrl = " ..\\..\\Resource\\ " + entity.Name + " .png " ;
81                 entity.Status = GetStatus(typeValue);
82                  if (level <= MaxLevel)
83                     entity.ChildNodes = GetBaseTypeDevices(level, MaxLevel);
84                 listTo.Add(entity);
85             }
86              return listTo;
87         }
88
89          /// <summary>
90          /// 随即获取所有子类型设备数据
91          /// </summary>
92          /// <param name="level"> 当前节点所在层 </param>
93          /// <param name="MaxLevel"> 树最大深度 </param>
94          /// <returns> 设备树 </returns>
95          public static List < Device > GetAllTypeDevice( int level, int MaxLevel)
96         {
97             level ++ ;
98             var count = random.Next( 6 , 10 );
99             List < Device > listTo = new List < Device > ();
100              for ( int i = 1 ; i < count; i ++ )
101             {
102                 var typeValue = random.Next( 1 , 6 );
103                 Device entity = DeviceFactory(typeValue);
104                 entity.Name = GetName(typeValue);
105                 entity.ImageUrl = " ..\\..\\Resource\\ " + entity.Name + " .png " ;
106                 entity.Status = GetStatus(typeValue);
107                  if (level <= MaxLevel)
108                     entity.ChildNodes = GetAllTypeDevice(level,MaxLevel);
109                 listTo.Add(entity);
110             }
111              return listTo;
112         }
113
114          /// <summary>
115          /// 随即获取所有子类型设备数据
116          /// </summary>
117          /// <param name="level"> 当前节点所在层 </param>
118          /// <param name="MaxLevel"> 树最大深度 </param>
119          /// <param name="parentNode"> 父节点 </param>
120          /// <returns> 设备树 </returns>
121          public static List < Device > GetAllTypeDevice( int level, int MaxLevel, Device parentNode)
122         {
123             level ++ ;
124             var count = random.Next( 6 , 10 );
125             List < Device > listTo = new List < Device > ();
126              for ( int i = 1 ; i < count; i ++ )
127             {
128                 var typeValue = random.Next( 1 , 6 );
129                 Device entity = DeviceFactory(typeValue);
130                 entity.IsSelected = false ;
131                 entity.Name = GetName(typeValue);
132                 entity.ParentNode = parentNode;
133                 entity.ImageUrl = " ..\\..\\Resource\\ " + entity.Name + " .png " ;
134                 entity.Status = GetStatus(typeValue);
135                  if (level <= MaxLevel)
136                     entity.ChildNodes = GetAllTypeDevice(level, MaxLevel, entity);
137                 listTo.Add(entity);
138             }
139              return listTo;
140         }
141     }

　　案例一，主要为大家介绍如何创建一个无限级的树，其实说简单点就是采用HierarchicalDataTemplate 作为树模板，然后通过Binding把数据绑定到树上。因为模板是HierarchicalDataTemplate这个模板,这里就不详细讲解，如果了解多点可以到MSDN，所以会无限级别的增加，只要数据结构上能支持，数据有多少级别，View中显示的树也会对应有多少级别。而如果采用的是DataTemplate的话，则只能有一层的数据。

　　效果图如下：

　　　　　　　　图 1-2（无限级别树）

　　View(XAML)代码代码1-3：

View Code

1 < HierarchicalDataTemplate x:Key = " TreeViewTemplate " ItemsSource = " {Binding ChildNodes} " >
2              < StackPanel Orientation = " Horizontal " >
3                  < Image Source = " {Binding ImageUrl} " Margin = " 2 " />
4                  < TextBlock Text = " {Binding Name} " Margin = " 2 " />
5              </ StackPanel >
6          </ HierarchicalDataTemplate >
7
8 < TreeView Grid.Row = " 1 " ItemTemplate = " {StaticResource TreeViewTemplate} " ItemsSource = " {Binding DataSource} " Margin = " 5 " />

　　ViewModel代码：

View Code

1 private List < Device > dataSource;
2          public List < Device > DataSource
3         {
4              get { return dataSource; }
5              set
6             {
7                  if (dataSource != value)
8                 {
9                     dataSource = value;
10                     RaisePropertyChanged( " DataSource " );
11                 }
12             }
13         }
14
15 DataSource = DataFactory.GetBaseTypeDevices( 1 , SelectedLevel);

　　案例二，主要给大家讲解的是，如何采用DataTmeplateSelector通过重写SelectTemplate方法来实现的。来控制显示样式、右键菜单等功能。这里主要讲的是，不同服务器之间显示不一样，而且连快捷菜单也对应不一样。这里有个特别说明的是：因为功能显示的需求，这里把集线器定义为没有子设备的模板。还有另外一个功能就是当我按下重启的时候，断开按钮就不能使用。这里用到的是Command。园里前辈们写了很多这方面的文章，我这里就不对ICommand进行详细讨论。

　　效果图：图1-1

　　快捷菜单（如下图）：

图 1-3（路由器快捷菜单）　图 1-4（交换机快捷菜单）图1-5（集线器快捷菜单）

　　快捷菜单代码：

View Code

1 < ContextMenu x:Key = " RouterMenu " >
2              < MenuItem Header = " 启动路由器 " >
3                  < MenuItem.Icon >
4                      < Image Source = " ..\..\Resource\Connect.png " />
5                  </ MenuItem.Icon >
6              </ MenuItem >
7              < MenuItem Header = " 断开路由器 " >
8                  < MenuItem.Icon >
9                      < Image Source = " ..\..\Resource\Break.png " />
10                  </ MenuItem.Icon >
11              </ MenuItem >
12          </ ContextMenu >
13          < ContextMenu x:Key = " SwitchMenu " >
14              < MenuItem Header = " 启动交换机 " >
15                  < MenuItem.Icon >
16                      < Image Source = " ..\..\Resource\Connect.png " />
17                  </ MenuItem.Icon >
18              </ MenuItem >
19              < MenuItem Header = " 断开交换机 " >
20                  < MenuItem.Icon >
21                      < Image Source = " ..\..\Resource\Break.png " />
22                  </ MenuItem.Icon >
23              </ MenuItem >
24          </ ContextMenu >
25          < ContextMenu x:Key = " ConcentratorMenu " >
26              < MenuItem Header = " 启动集线器 " >
27                  < MenuItem.Icon >
28                      < Image Source = " ..\..\Resource\Connect.png " />
29                  </ MenuItem.Icon >
30              </ MenuItem >
31              < MenuItem Header = " 断开集线器 " >
32                  < MenuItem.Icon >
33                      < Image Source = " ..\..\Resource\Break.png " />
34                  </ MenuItem.Icon >
35              </ MenuItem >
36          </ ContextMenu >

　　TreeView模板代码：

View Code

1 xmlns:LocalTmeplate = " clr-namespace:Smlant.DataTemplates "
2
3 < LocalTmeplate:ContextMenuDataTemplateSelector x:Key = " ContextMenuDataTemplateSelector " />
4
5
6          < HierarchicalDataTemplate x:Key = " SwitchTemplate " ItemsSource = " {Binding ChildNodes} " DataType = " {x:Type DataLib:Switcher} " >
7              < StackPanel Orientation = " Horizontal " ContextMenu = " {StaticResource SwitchMenu} " >
8                  < Image Source = " {Binding ImageUrl} " Margin = " 2 " />
9                  < TextBlock Text = " {Binding Name} " Margin = " 2 " VerticalAlignment = " Center " />
10                  < Button Margin = " 2 " Command = " {Binding DataContext.OffCommand,RelativeSource={RelativeSource Mode=FindAncestor,AncestorType=UserControl}} "
11                         CommandParameter = " {Binding} " >
12                      < StackPanel >
13                          < Image Source = " ..\..\Resource\Connect.png " ToolTip = " 重新连接 " />
14                      </ StackPanel >
15                  </ Button >
16                  < Button Margin = " 2 " Command = " {Binding DataContext.ConnectionCommand,RelativeSource={RelativeSource Mode=FindAncestor,AncestorType=UserControl}} "
17                         CommandParameter = " {Binding} " >
18                      < StackPanel >
19                          < Image Source = " ..\..\Resource\Break.png " ToolTip = " 断开连接 " />
20                      </ StackPanel >
21                  </ Button >
22              </ StackPanel >
23          </ HierarchicalDataTemplate >
24
25          < HierarchicalDataTemplate x:Key = " RouterTemplate " ItemsSource = " {Binding ChildNodes} " DataType = " {x:Type DataLib:Router} " >
26              < StackPanel Orientation = " Horizontal " ContextMenu = " {StaticResource RouterMenu} " >
27                  < Image Source = " {Binding ImageUrl} " Margin = " 2 " />
28                  < TextBlock Text = " {Binding Name} " Margin = " 2 " VerticalAlignment = " Center " />
29                  < Button Margin = " 2 " Content = " 重启路由 " Command = " {Binding DataContext.OffCommand,RelativeSource={RelativeSource Mode=FindAncestor,AncestorType=UserControl}} "
30                         CommandParameter = " {Binding} " >
31                  </ Button >
32                  < Button Margin = " 2 " Content = " 断开连接 "   Command = " {Binding DataContext.ConnectionCommand,RelativeSource={RelativeSource Mode=FindAncestor,AncestorType=UserControl}} "
33                         CommandParameter = " {Binding} " >
34                  </ Button >
35              </ StackPanel >
36          </ HierarchicalDataTemplate >
37
38          < DataTemplate x:Key = " ConcentratorTemplate " DataType = " {x:Type DataLib:Concentrator} " >
39              < StackPanel Orientation = " Horizontal " ContextMenu = " {StaticResource ConcentratorMenu} " >
40                  < Image Source = " {Binding ImageUrl} " Margin = " 2 " />
41                  < TextBlock Text = " {Binding Name} " Margin = " 2 " VerticalAlignment = " Center " />
42                  < Button Margin = " 2 " Content = " 重新连接 " Command = " {Binding DataContext.OffCommand,RelativeSource={RelativeSource Mode=FindAncestor,AncestorType=UserControl}} "
43                         CommandParameter = " {Binding} " />
44                  < Button Margin = " 2 " Content = " 断开连接 "   Command = " {Binding DataContext.ConnectionCommand,RelativeSource={RelativeSource Mode=FindAncestor,AncestorType=UserControl}} "
45                         CommandParameter = " {Binding} " />
46              </ StackPanel >
47          </ DataTemplate >

　　DataTemplateSelector代码：

View Code

1 public class ContextMenuDataTemplateSelector:DataTemplateSelector
2     {
3          public override System.Windows.DataTemplate SelectTemplate( object item, System.Windows.DependencyObject container)
4         {
5             FrameworkElement element = container as FrameworkElement;
6             DataTemplate template = null ;
7              if (item is Router)
8             {
9                 template = element.FindResource( " RouterTemplate " ) as HierarchicalDataTemplate;
10             }
11              else if (item is Switcher)
12             {
13                 template = element.FindResource( " SwitchTemplate " ) as HierarchicalDataTemplate;
14             }
15              else if (item is Concentrator)
16             {
17                 template = element.FindResource( " ConcentratorTemplate " ) as DataTemplate;
18             }
19              return template;
20         }
21     }

　　ViewModel代码：　

View Code

　案例三，主要跟大家分享的是，如何在TreeView上实现三态树的功能。具体什么是三态树的话我在这里就不多说了。以下是案例三的具体结构图和代码：

　　结构图：

　　　　图 1-6（三态树）

　　代码：具体代码实现在上面的实体类代码的 IDevice中实现。请参考上面代码。

　　3.个人观点

　　很多朋友都抱怨说WPF的TreeView是一个很麻烦的东西，而且不好用。这点我持反对的意见，每一种新东西，在我们还不熟悉的时候，是挺麻烦的。但是WPF--TreeView较WinForm--Tree来说，WPF提供一个强大的模板功能，能让我们根据自己的需要，灵活地更换模板。如果在做WinForm开发的时候，我想实现一棵树上保存N种数据类型的数据，而且根据不同的类型，在节点上显示不一样的状态和样式，也许你会花很多的时间来重写Tree的控件，而WPF提供了一个模板功能，而且具体的模板是我们自己来实现的。

　　4.附加代码：

　　　　百度网盘 :http://pan.baidu.com/s/1kVqRyrt

　　　　密码：cm4k

转载于:https://www.cnblogs.com/smlAnt/archive/2011/07/31/2121689.html
