Cortex_M3——存储器系统学习笔记

最新推荐文章于 2024-09-05 22:01:05 发布
转载 最新推荐文章于 2024-09-05 22:01:05 发布 · 315 阅读 · 0 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/smy87/p/7889086.html

本文详细介绍了Cortex_M3的总线结构及其异常处理机制，包括系统异常和外部中断的区别，并强调了优先级数值对于异常响应的重要性。

看完一个章节完全不做学习笔记总结并进行知识转换，看了就会忘记啊~无奈脸。

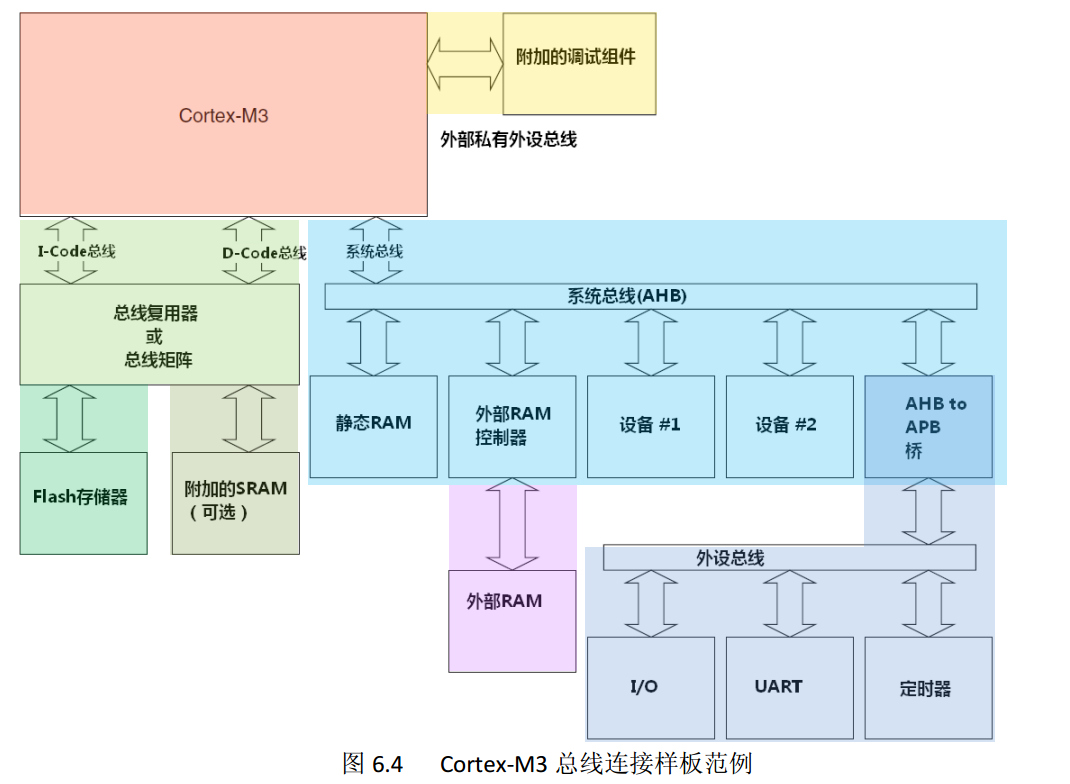

一、CORTEX_M3总线一览

二、异常

　　编号为1-15的对应系统异常，大于等于16的则全是外部中断。

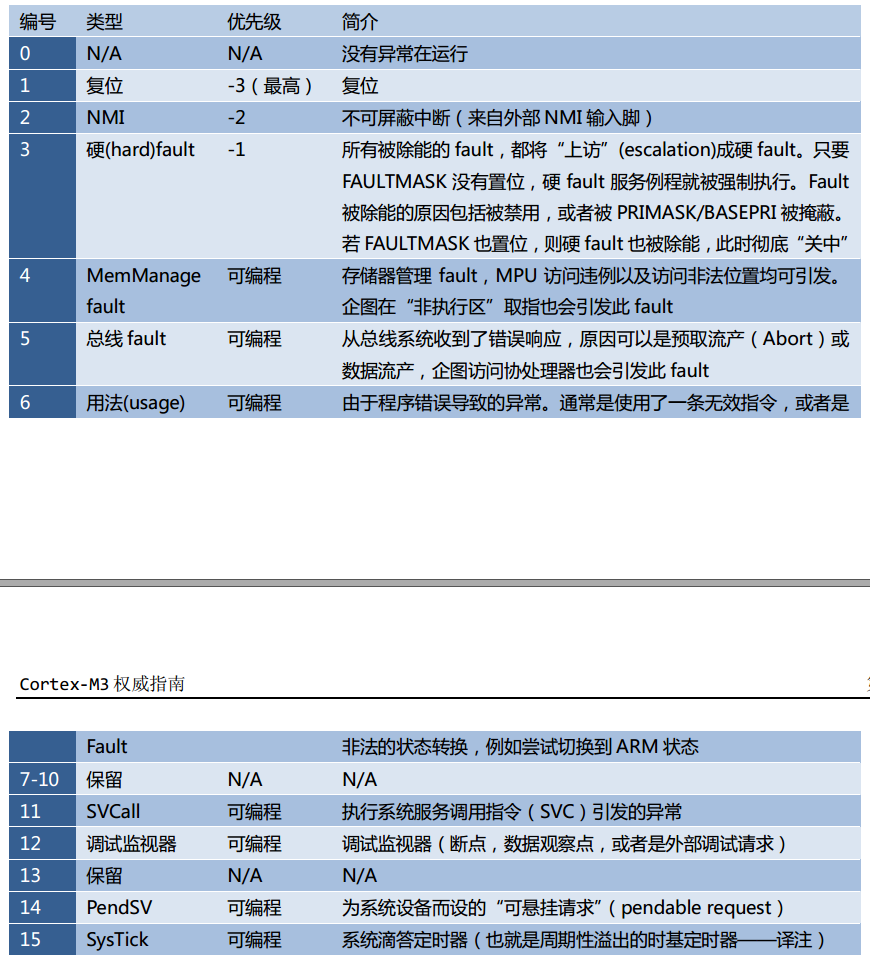

　　系统异常清单如下所示：

【notic】

1、优先级数值越小，优先级越高

2、有3个系统异常：复位，NMI 以及硬 fault，它们有固定的优先级，并且它们的优先级号是负数，从而高于所有其它异常。所有其它异常的优先级则都是可编程的。



转载于:https://www.cnblogs.com/smy87/p/7889086.html
