扩展访问控制列表配置(51cto: 实验 35)

最新推荐文章于 2023-12-12 11:30:43 发布

转载最新推荐文章于 2023-12-12 11:30:43 发布 · 128 阅读

0 ·

CC 4.0 BY-SA版权

原文链接：http://www.cnblogs.com/jianfengyun/p/3756508.html

文章标签：

#网络

本文详细介绍了如何在路由器上配置访问控制列表（ACL），包括标准和扩展ACL的使用，以及如何根据源地址、目的地址、端口号和协议类型进行过滤。通过配置ACL，实现了对特定网络流量的控制，确保了网络资源的有效利用和安全性。

在实验34的基础上删除标准访问控制列表，添加扩展访问控制列表

Router(config)#int s1/0
Router(config-if)#no ip access-group test out
Router#configure terminal
Router(config)#access-list ?
  <1-99>     IP standard access list
  <100-199>  IP extended access list
Router(config)#access-list 110 permit tcp 210.31.10.0 0.0.0.255 200.200.200.2 0.0.0.0 eq 80//web服务
Router(config)#access-list 110 deny icmp 210.31.10.0 0.0.0.255 any
Router(config)#access-list 110 permit icmp 210.31.10.0 0.0.0.255 any
Router(config)#access-list 110 deny icmp 210.31.20.0 0.0.0.255 any
Router(config)#int s1/0
Router(config-if)#ip access-group 110 out

结果：

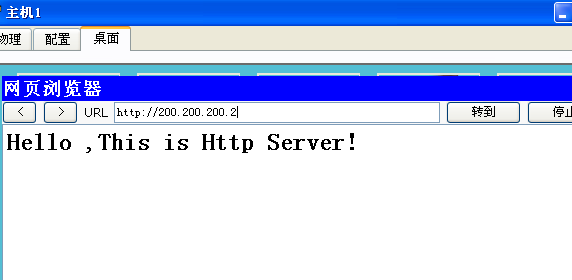

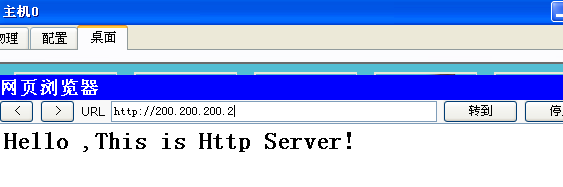

主机0、主机1都能访问web/http服务器，但主机1不能ping通http服务器,主机0不能ping通http服务器

实验内容

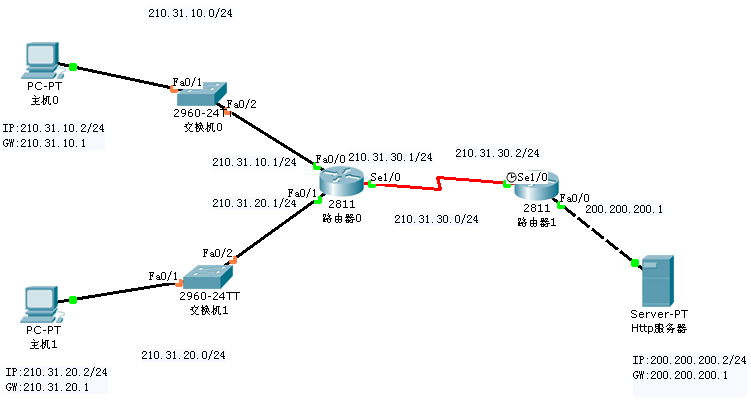

(1) 按图配置各台路由器接口和计算机的 IP 地址。
(2) 在 C2811A 和 C2811B 上分别运行 RIP 路由协议，使得两台路由器可以相互学习路由信息。
(3) 参阅教材中内容，在 C2811A 上配置扩展访问控制列表，允许 210.31.10.0/24 和 210.31.20.0 访问外部的Web 服务，允许 210.31.10.0/24 使用 ICMP 协议访问外部，不允许 210.31.20.0/24 使用 ICMP 协议访问外部，其他任何访问均拒绝通过。

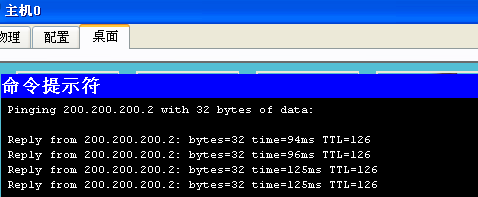

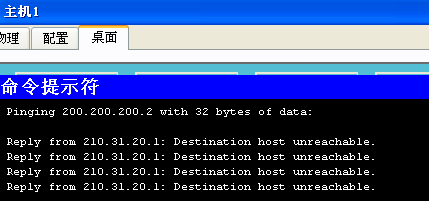

(4) 分别在 210.31.10.2 和 210.31.20.2 上使用 Web Browser 访问服务器 200.200.200.2 的 Web 服务，均能访问，210.31.10.2 与 200.200.200.2 之间可以 ping 通，210.31.20.2 与 200.200.200.2 之间不能 ping 通。
(5) 完成以上配置之后使用 show ip access-lists 查看访问控制列表配置的内容。
3. 实验要求
掌握访问控制列表的概念，理解扩展访问控制列表可以根据源地址、目的地址、源端口、目的端口、协议类型等进行过滤，掌握扩展访问控制列表的配置方法和命令。
（1）结果分析与概念理解
扩展访问控制列表，同样也有编号和命名两种配置方式
 编号的配置方式，编号为 100-199，
创建扩展访问控制列表，定义 permit 或 deny 语句，应用于路由器接口的 in 或 out方向
 命名的配置方式
创建扩展访问控制列表，定义 permit 或 deny 语句，应用于路由器接口的 in 或 out方向
扩展访问控制列表
Permit 协议源地址源地址的通配符掩码目的地址目的地址的通配符掩码端口号
Deny 协议源地址源地址的通配符掩码目的地址目的地址的通配符掩码端口号
可以使用Show ip accest-list
