Verilog整理笔记之ROM篇

最新推荐文章于 2025-06-07 12:11:10 发布
最新推荐文章于 2025-06-07 12:11:10 发布
阅读量1.6k 收藏 1
点赞数
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/ant2012/archive/2012/02/20/2360684.html

　　只读存储器ROM一种是具有n个输入m个输出的组合逻辑电路，说白了，其基本结构也就是有0——（n-1）个输入地址信号，0——（m-1）个数据输出。换句话说，只读存储器ROM就是一个“存储”了n输入、m输出的组合逻辑功能的真值表。另外，只读存储器ROM是一种非易失性存储器，断电也不会使数据丢失。

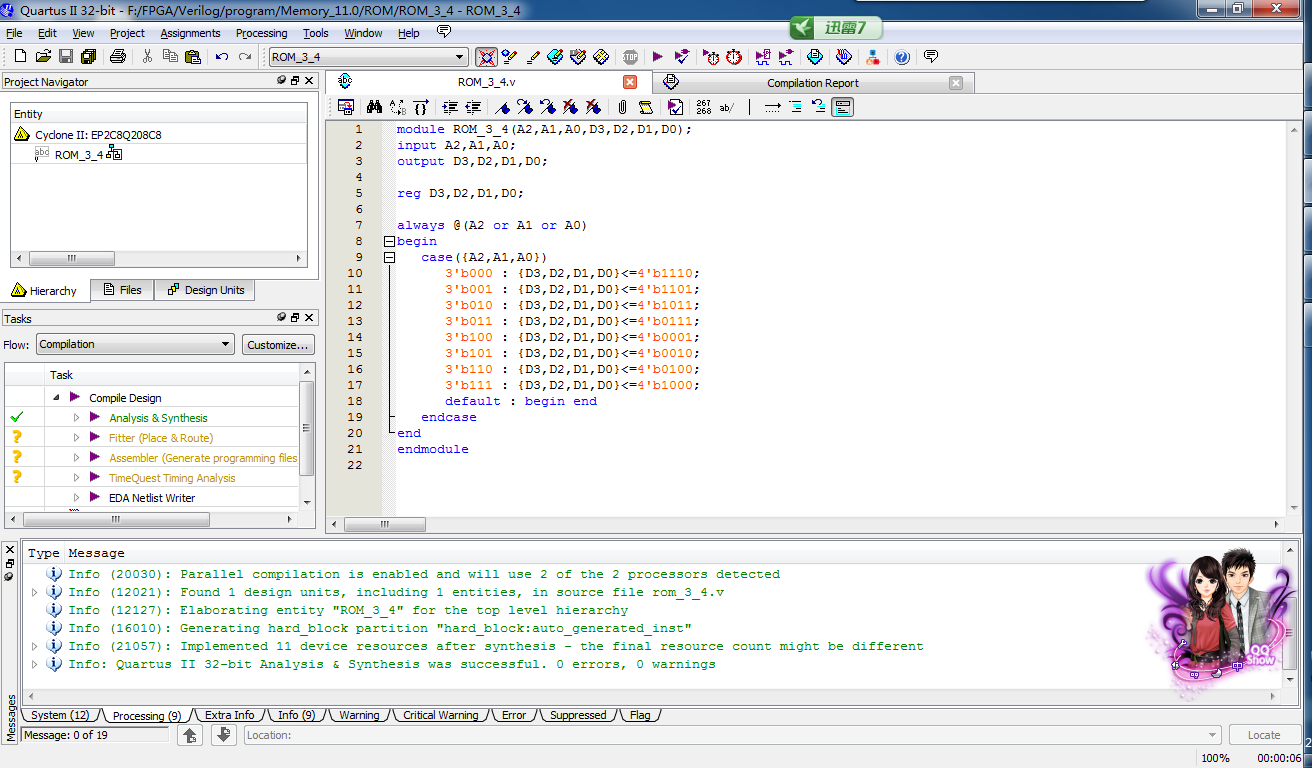

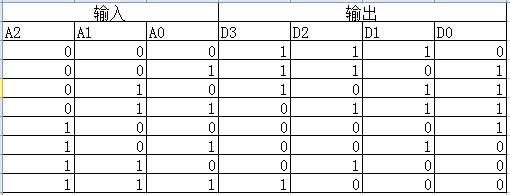

　　下面附上笔者自己整理的3*4ROM的真值表及其程序。



　　仅为复习整理。

转载于:https://www.cnblogs.com/ant2012/archive/2012/02/20/2360684.html
