本文介绍了3DLauncher的两种实现方式：假3D通过动画实现，而真3D则使用OpenGL。文中详细讨论了OpenGL实现过程中的关键步骤，包括四方体的建立、纹理映射、旋转计算以及自动旋转到当前工作区的方法。

3D Launcher 有两种方法实现，一种是假3D，用动画实现，另一种真3D使用OpenGL。

一，使用动画

参考http://www.ibm.com/developerworks/cn/opensource/os-cn-android-anmt2/index.html 实现。

目前效果不是很好，还在修改。主要是旋转轴的问题，假3D其实是把2维图像进行变换，变换后的图像看起来像3D的样子

，所以假3D旋转时，那个旋转轴要平移，效果才好看些。

看了几款手机的Launcher 3D效果，估计都是通过这种方法实现的。

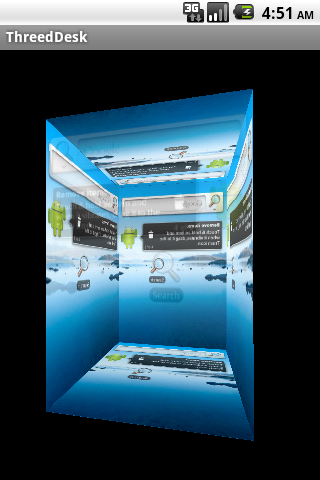

二，使用OpenGL实现真3D Launcher

Android源代码使用的是5个cellLayout，为了建模方便，计算简单，使用四方体，忽略了绕X轴的旋转。

主要方法如下：

1.建立四方体。

2.celllayout抓图，生成纹理，之前见网上说纹理长宽需要是2的N次方，才能显示。经过实验，发现不一定需要

2的N次方，生成的纹理在模拟器和G6，还有一块板子上跑，都正常显示。

3. 旋转后，松开鼠标，判断四个面，哪个面是当前workspace。

View Code

1 public int computeFace()
2     {
3          // Log.d("GLRender","yrot:" +String.valueOf(yrot) );
4          float angle = baseRadian * yrot;
5
6          float []front = rotateAngle(angle, frontNormal);
7          float []right = rotateAngle(angle, rightNormal);
8          float []back = rotateAngle(angle, backNormal);
9          float []left = rotateAngle(angle, leftNormal);
10
11          float frontDot = dot(front, sightNormal);
12          float rightDot = dot(right, sightNormal);
13          float backDot = dot(back, sightNormal);
14          float leftDot = dot(left, sightNormal);
15
16          /* Log.d("GLRender","frontDot:" +String.valueOf(frontDot) );
17         Log.d("GLRender","rightDot:" +String.valueOf(rightDot) );
18         Log.d("GLRender","backDot:" +String.valueOf(backDot) );
19         Log.d("GLRender","leftDot:" +String.valueOf(leftDot) ); */
20
21          if ((frontDot < rightDot) && (frontDot < backDot) && (frontDot < leftDot))
22         {
23              return 2 ; // front
24         }
25          else if ((rightDot < frontDot) && (rightDot < backDot) && (rightDot < leftDot))
26         {
27              return 3 ; // right
28         }
29          else if ((backDot < frontDot) && (backDot < rightDot) && (backDot < leftDot))
30         {
31              return 0 ; // back
32         }
33          else
34         {
35              return 1 ; // left
36         }
37

5.自动旋转到3中判断的当前面,通过下面函数得到需要旋转的角度。

View Code

1 public float getDeltaAngle( float yRot)
2     {
3          if (yRot > 0 )
4         {
5              if (yRot < 90 )
6             {
7                  if (yRot >= 45 )
8                      return 90 - yRot;
9                  else
10                      return - yRot;
11             }
12              else if (yRot >= 90 && yRot < 180 )
13             {
14                  if (yRot >= 135 )
15                      return 180 - yRot;
16                  else
17                      return - (yRot - 90 );
18             }
19              else if (yRot >= 180 && yRot < 270 )
20             {
21                  if (yRot >= 225 )
22                      return 270 - yRot;
23                  else
24                      return - (yRot - 180 );
25             }
26              else
27             {
28                  if (yRot >= 315 )
29                      return 360 - yRot;
30                  else
31                      return - (yRot - 270 );
32             }
33         }
34          else if (yRot < 0 )
35         {
36              if (yRot > - 90 )
37             {
38                  if (yRot >= - 45 )
39                      return - yRot;
40                  else
41                      return - ( 90 + yRot);
42             }
43              else if (yRot <= - 90 && yRot > - 180 )
44             {
45                  if (yRot >= - 135 )
46                      return - (yRot + 90 );
47                  else
48                      return - ( 180 + yRot);
49             }
50              else if (yRot <= - 180 && yRot > - 270 )
51             {
52                  if (yRot >= - 225 )
53                      return - ( 180 + yRot);
54                  else
55                      return - ( 270 + yRot);
56             }
57              else
58             {
59                  if (yRot >= - 315 )
60                      return - ( 270 + yRot);
61                  else
62                      return - ( 360 + yRot);
63             }
64         }
65
66          return 0 ;
67     }
68

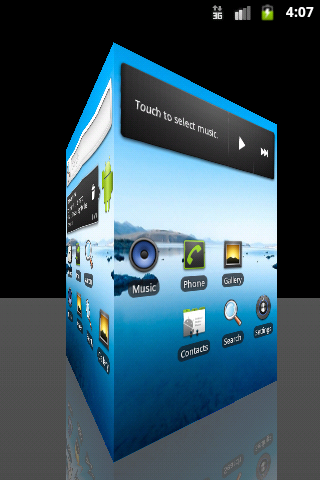

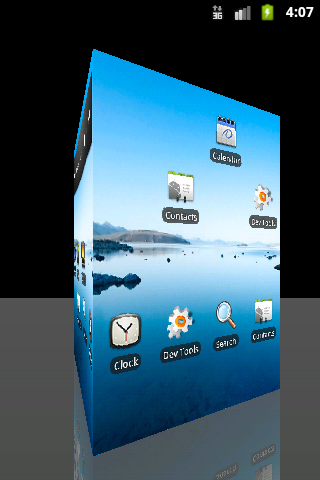

4.添加地面和倒影，美化下。
