无线传输模块HC-12



无线传输模块HC-12使用

　　

　　因为实验室的无人机需要使用一款无线传输模块进行遥控控制，我们讨论的中测试了HC-12，并对HC-12传输距离进行了简单测试。在此做下使用记录。



模块概述

　　 HC-12 无线串口通信模块是新一代的多通道嵌入式无线数传模块。无线工作频段为433.4—473.0MHz，可设 置多个频道，步进是 400KHz，总共 100 个。模块最大发射功率为 100mW（20dBm），5000bps 空中波特率 下接收灵敏度-116dBm，开阔地 1000 米的通信距离。 模块采用邮票孔封装方式，可贴片焊接，模块大小 27.4mm×13.2mm×4mm（包括天线帽，不包括弹簧天线）， 很方便客户嵌入应用系统之内。模块上有 PCB 天线座 ANT1，用户可以通过同轴线，使用 433M 频段外接天线； 模块内也有天线焊接孔 ANT2，方便用户焊接弹簧天线。用户可以根据使用要求，选择其中一种天线。 模块内部含有 MCU，用户无需对模块另外编程，各种透传模式只管收发串口数据即可，使用方便。模块采用 多种串口透传模式，用户可以根据使用要求用 AT 指令进行选择。四种模式 FU1、FU2、FU3、FU4 的空闲状态 下平均工作电流分别为 3.6mA、80μA、16mA 和 16mA，最大工作电流为 100mA（满功率发射状态下） 　



模块工作原理

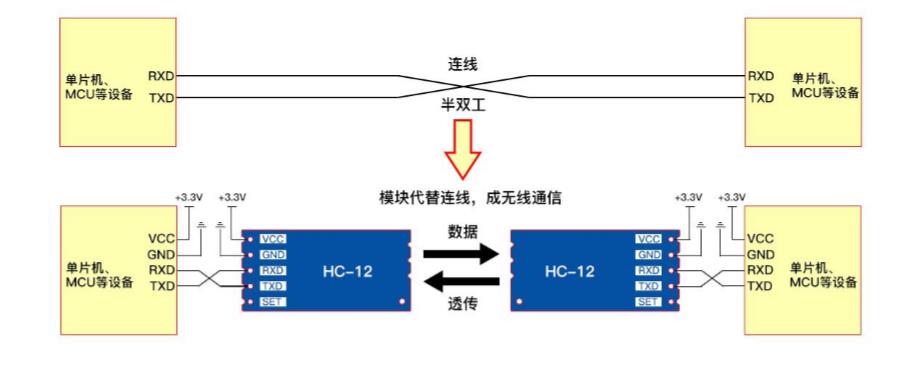

注： 如上面图所示，HC-12 模块用于代替半双工通信时的物理连线。左边的设备向模块发送串口数据，模块的 RXD 端 口收到串口数据后，自动将数据以无线电波的方式发送到空中。右边的模块能自动接收到，并从 TXD 还原最初左
