记录一次Quartz2D学习(二)

(一)内主要就是讲了线条的绘制以及绘制状态的保存与恢复



本次就讲一些图形的画法

2 图形的绘制

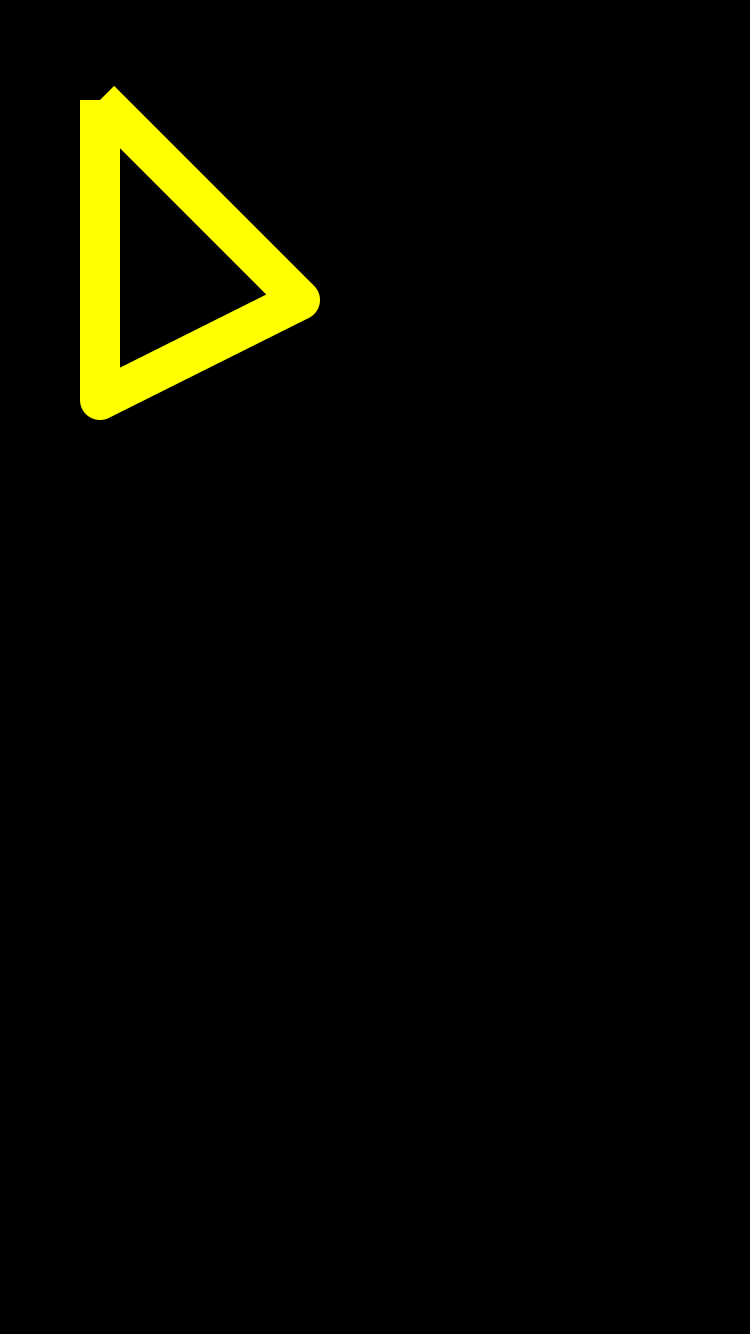

　　2.1  三角形的绘制 ：(就是绘制三条线)

- (void)drawRect:(CGRect)rect {

    //获取绘制上下文

    CGContextRef    ctx =UIGraphicsGetCurrentContext();

    //设置连接处的圆角

    CGContextSetLineJoin(ctx, kCGLineJoinRound);

    //设置颜色以及线条粗细

    [[UIColor yellowColor] set];

    CGContextSetLineWidth(ctx, 20);

    //移动起始点

    CGContextMoveToPoint(ctx, 50, 50);

    //三条先的绘制

    CGContextAddLineToPoint(ctx, 150, 150);

    CGContextAddLineToPoint(ctx, 50, 200);

    CGContextAddLineToPoint(ctx, 50, 50);

    //绘制

    CGContextStrokePath(ctx)}

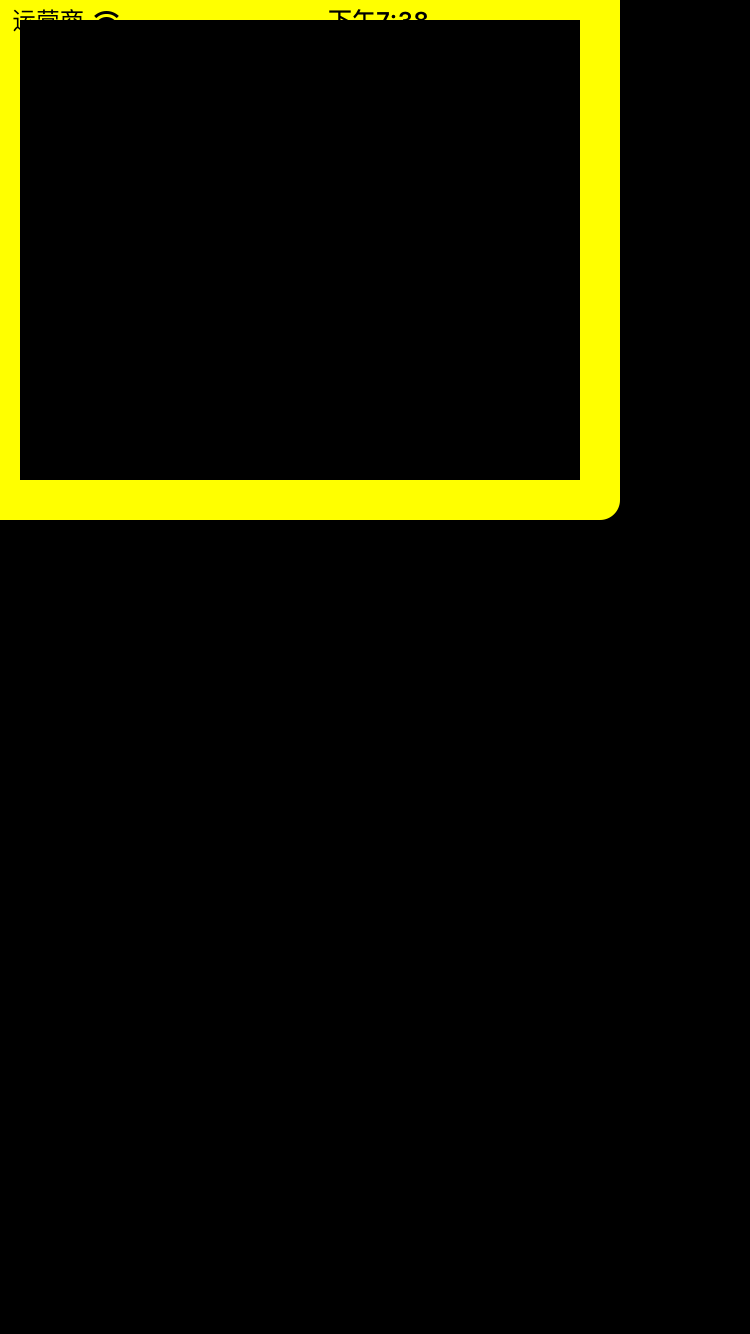

　　2.2 　　长方形的绘制

　　TIP：这里设置线条的宽度 ，不会影响坐标，线宽会按照绘制的线条想上下或者左右进行绘制

- (void)drawRect:(CGRect)rect {

    //获取绘制上下文

    CGContextRef    ctx =UIGraphicsGetCurrentContext();

    //设置连接处的圆角

    CGContextSetLineJoin(ctx, kCGLineJoinRound);

    //设置颜色以及线条粗细

    CGContextSetLineWidth(ctx, 20);

    [[UIColor yellowColor] set];

    //直接调用添加矩形方法

    CGContextAddRect(ctx, CGRectMake(0, 0, 300, 250));

    //使用下面这个方法创建一个实心的矩形

    CGContextFillRect(ctx, CGRectMake(0,260, 300, 100));

    //绘制---使用填充方法之后  可以不使用渲染方法

    CGContextStrokePath(ctx);

}

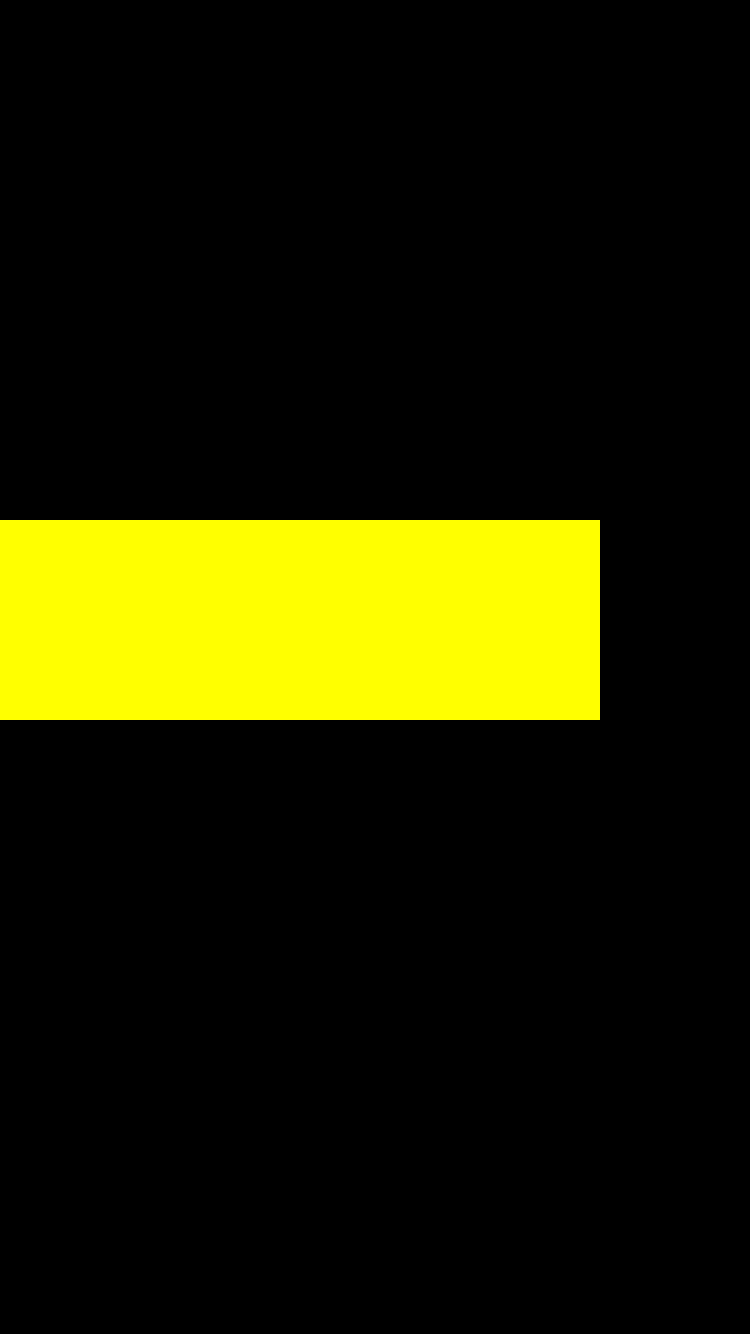

实心矩形



　　

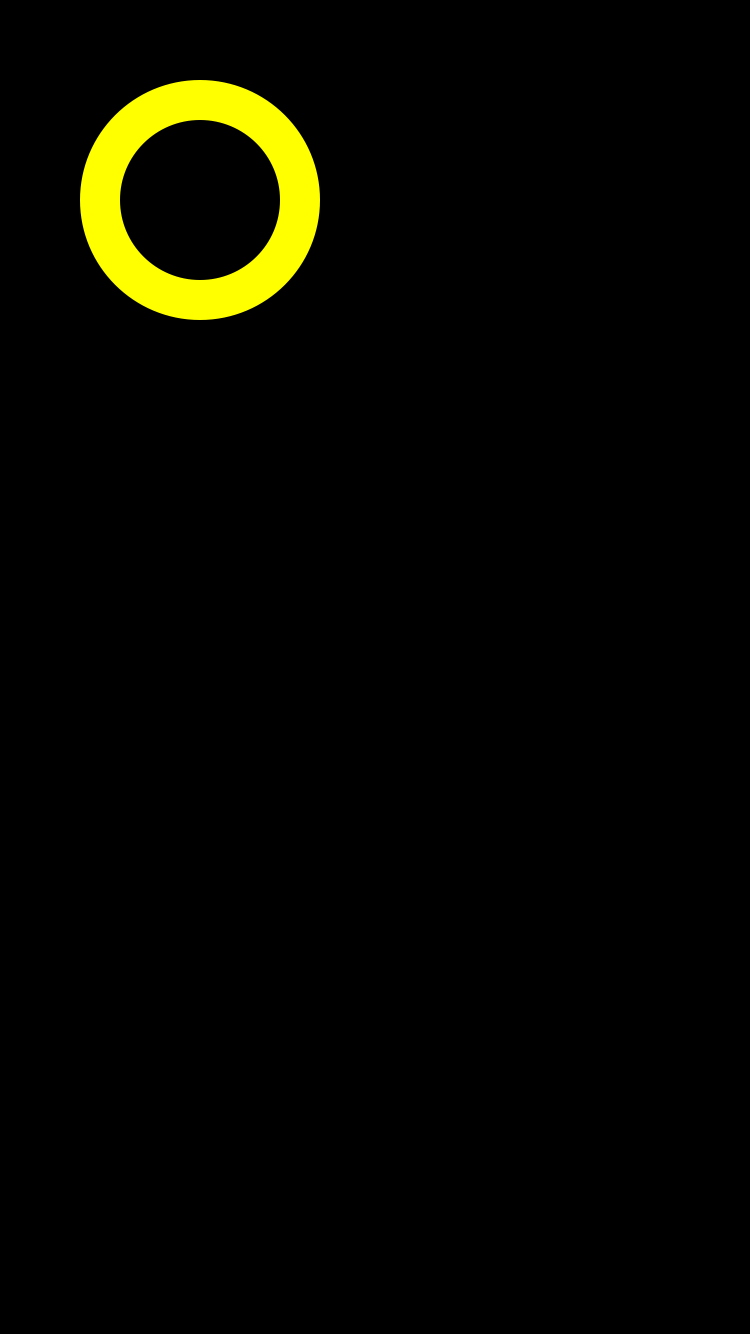

　　2.3 绘制一个圆形

　　

- (void)drawRect:(CGRect)rect {

    //获取绘制上下文

    CGContextRef    ctx =UIGraphicsGetCurrentContext();

    //设置连接处的圆角

    CGContextSetLineJoin(ctx, kCGLineJoinRound);

    //设置颜色以及线条粗细

    CGContextSetLineWidth(ctx, 20);

    [[UIColor yellowColor] set];

    //使用下面方法绘制一个空心圆 一个PI只能绘制半圆 --  弧形也可以通过这种方式来绘制

    CGContextAddArc(ctx, 100, 100, 50, 0, M_PI*2, 0 );

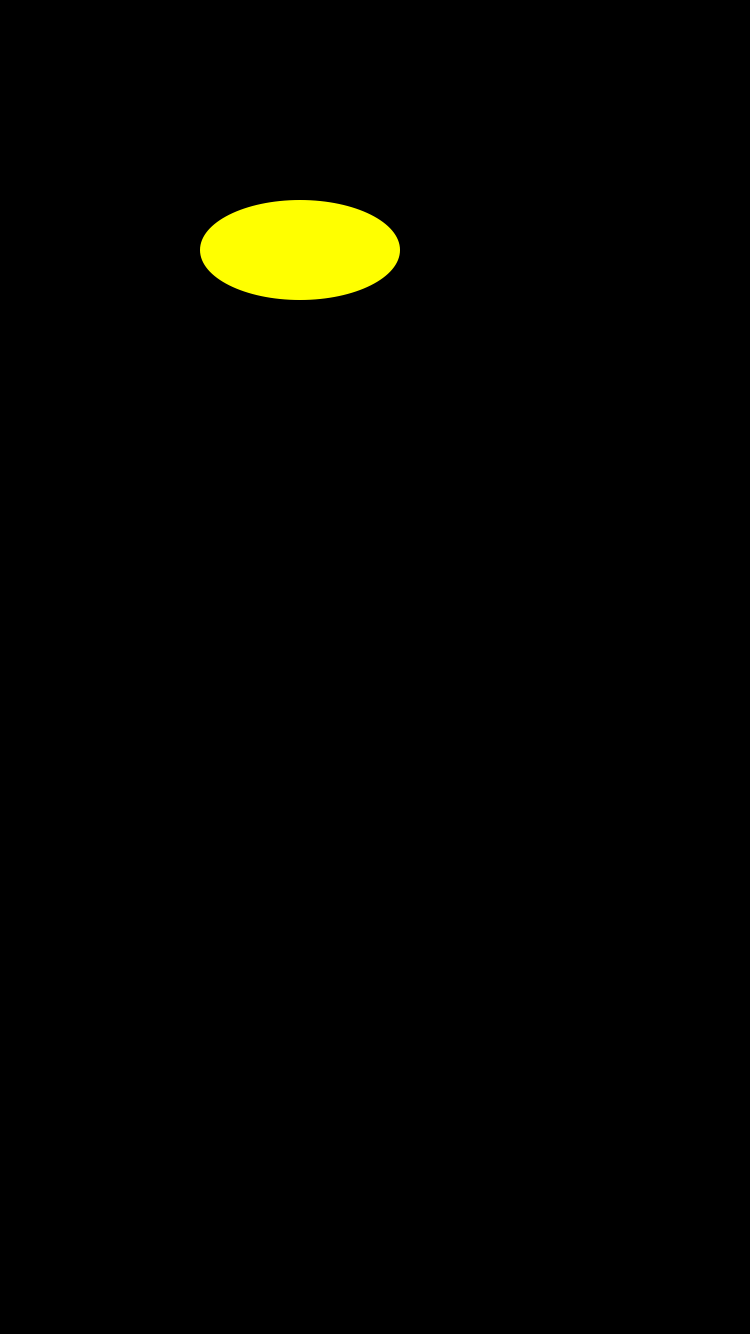

    //使用下面方法来绘制一个实心的圆或者椭圆

    CGContextFillEllipseInRect(ctx, CGRectMake(100, 100, 100, 50));

        //绘制---使用填充方法之后  可以不使用渲染方法

    CGContextStrokePath(ctx);

}

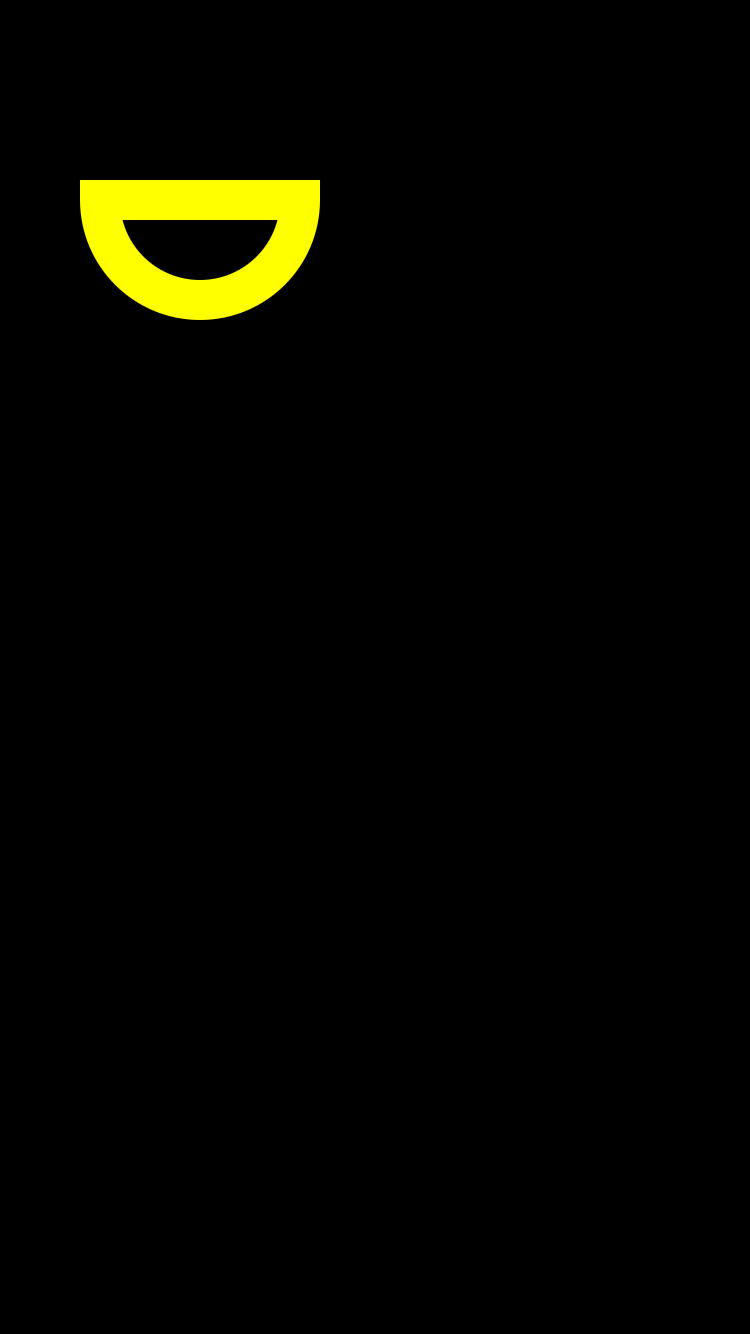

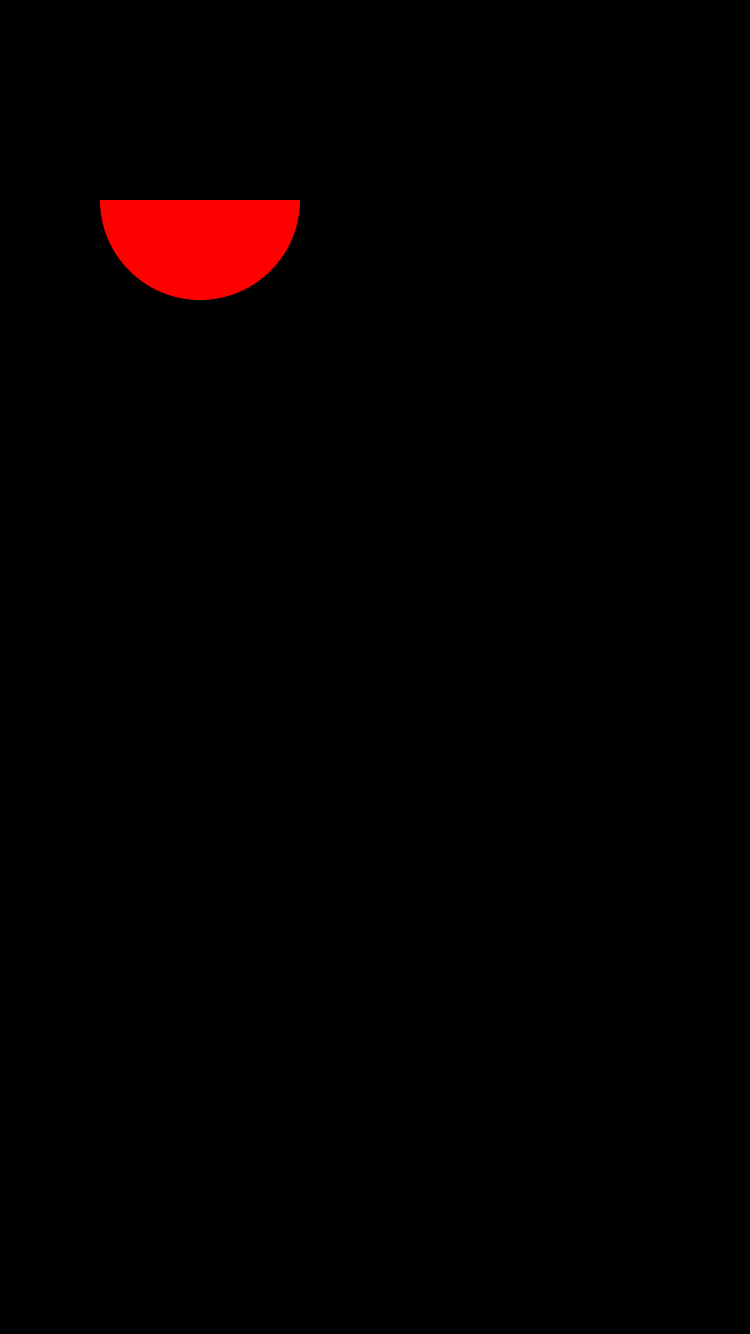

　　2.4 绘制扇形

　　

- (void)drawRect:(CGRect)rect {

    //获取绘制上下文

    CGContextRef    ctx =UIGraphicsGetCurrentContext();

    //设置颜色以及线条粗细

    CGContextSetLineWidth(ctx, 20);

    [[UIColor yellowColor] set];

    //使用下面方法绘制一个空心圆 一个PI只能绘制半圆

    CGContextAddArc(ctx, 100, 100, 50, 0, M_PI, 0 );

    //使用下面方法来绘制一个封闭的扇形

    CGContextClosePath(ctx);

    //使用下面方法填充扇形

    CGContextSetRGBFillColor(ctx, 255, 0, 0, 1);

    //使用下面方法来封闭上面的扇形

    CGContextFillPath(ctx);

    //绘制---使用填充方法之后  可以不使用渲染方法

    CGContextStrokePath(ctx);

}

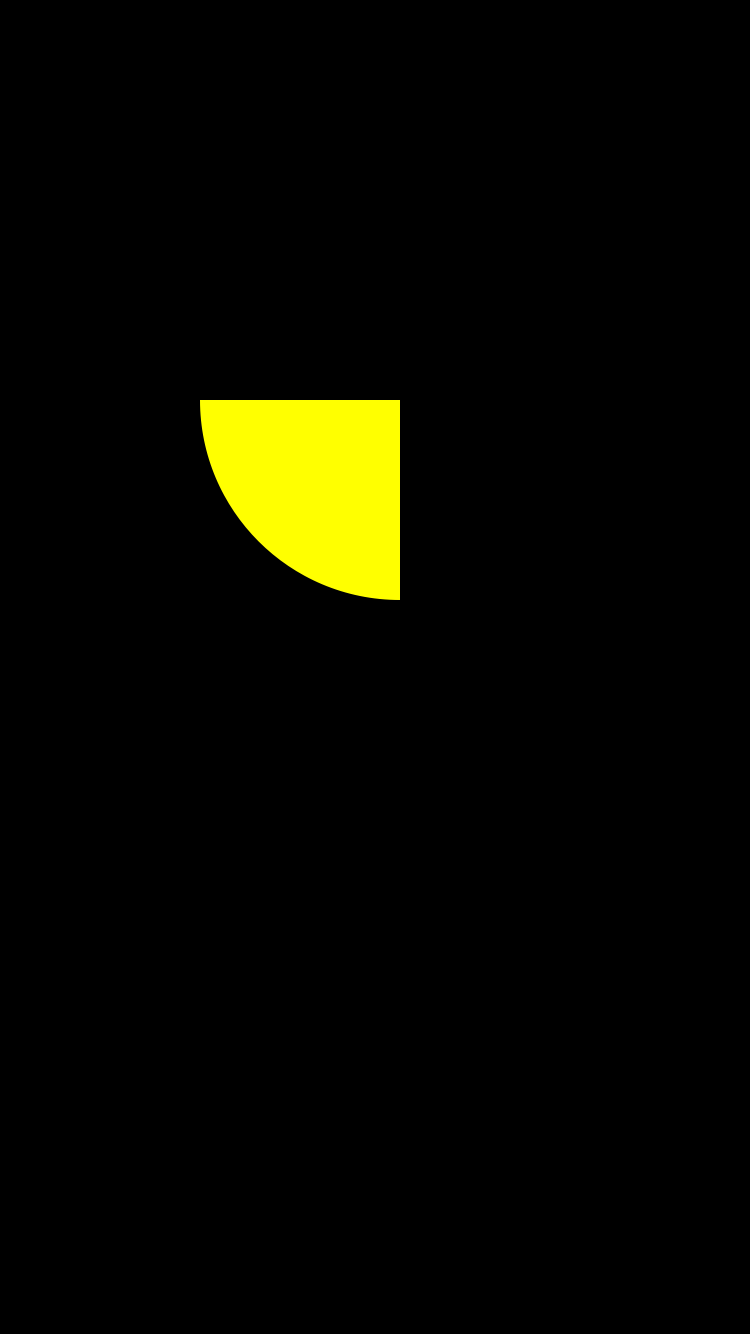

　2.5 填充一个四分之一圆

- (void)drawRect:(CGRect)rect {

    //获取绘制上下文

    CGContextRef    ctx =UIGraphicsGetCurrentContext();

    //设置颜色以及线条粗细

    CGContextSetLineWidth(ctx, 20);

    [[UIColor yellowColor] set];

    //移动到初始点

    CGContextMoveToPoint(ctx, 100, 200);

    //添加线条

    CGContextAddLineToPoint(ctx, 200, 200);

    //添加线条

    CGContextAddLineToPoint(ctx, 200, 300);

    //添加圆弧

    CGContextAddArc(ctx, 200, 200, 100, M_PI / 2, M_PI, 0);

    //填充

    CGContextFillPath(ctx);

}
