记录一次Quartz2D学习(五)

(四)内主要讲了绘制状态的保存与恢复

本次主要讲述 缩放，旋转，平移等操作

5.附加操作

　　5.1 旋转

　　TIP: 旋转操作主要是对本次渲染的图层进行旋转，旋转的中心为左上角顶点

- (void)drawRect:(CGRect)rect {

    //获取上下文

    CGContextRef  ctx = UIGraphicsGetCurrentContext();

    //设置线条的宽度

    CGContextSetLineWidth(ctx, 10);

    //保存绘制的状态

    CGContextSaveGState(ctx);

    //设置线条的颜色

    [[UIColor yellowColor] set];

    //旋转，需要提前到开始绘制之前进行旋转

    CGContextRotateCTM(ctx, M_PI_4);

    //移动起始点到

    CGContextMoveToPoint(ctx, 100, 100);

    //添加线条

    CGContextAddLineToPoint(ctx, 150, 150);

    //渲染

    CGContextStrokePath(ctx);

}

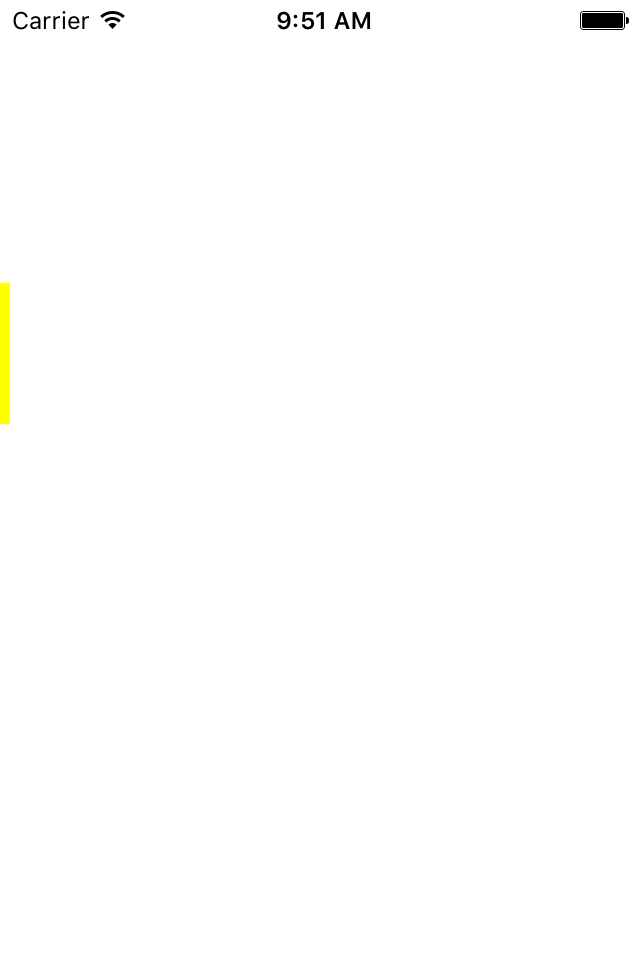

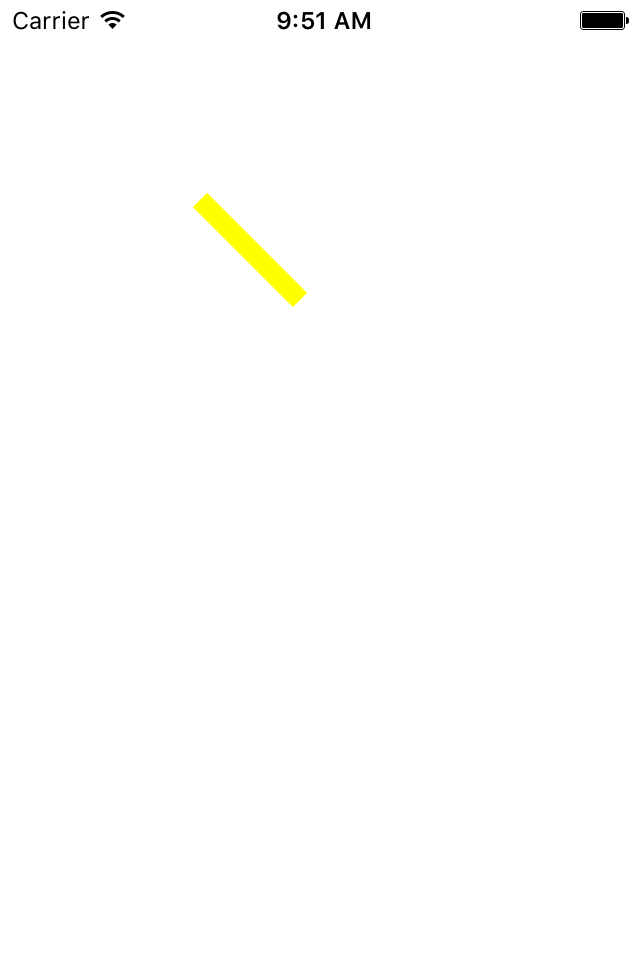

旋转之前的状态

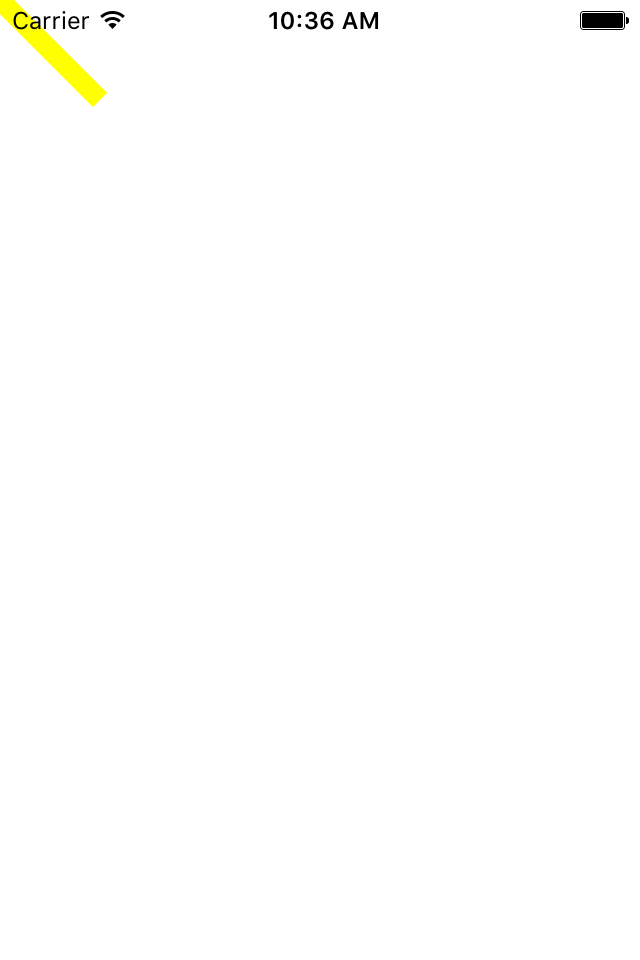

旋转之后的状态:







5.2 缩放操作

　　TIP: 缩放操作分为对图层进行放大与对绘制部分放大两种

- (void)drawRect:(CGRect)rect {

    //获取上下文

    CGContextRef  ctx = UIGraphicsGetCurrentContext();

    //设置线条的宽度

    CGContextSetLineWidth(ctx, 10);

    //保存绘制的状态

    CGContextSaveGState(ctx);



    //缩放  ,,, 设置在此处的时候  会对整个图层进行方法

    CGContextScaleCTM(ctx, 2, 1);

    //设置线条的颜色

    [[UIColor yellowColor] set];

    //移动起始点到

    CGContextMoveToPoint(ctx, 100, 100);

    //添加线条

    CGContextAddLineToPoint(ctx, 150, 150);

//    //缩放  ,,, 设置在此处的时候，则会对绘制的部分进行放大

//    CGContextScaleCTM(ctx, 2, 1);

    //渲染

    CGContextStrokePath(ctx);

}

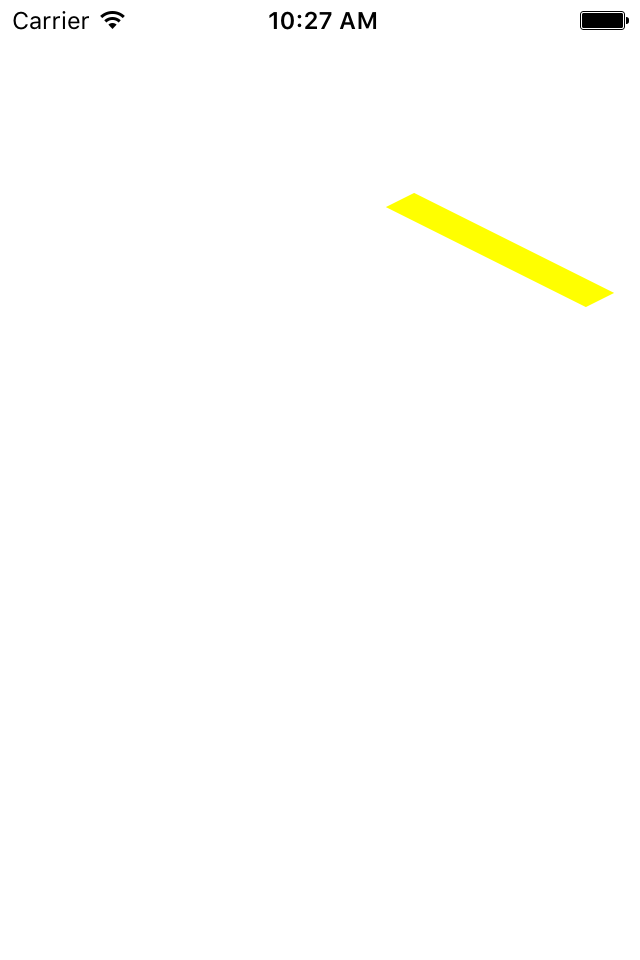

对图层进行放大

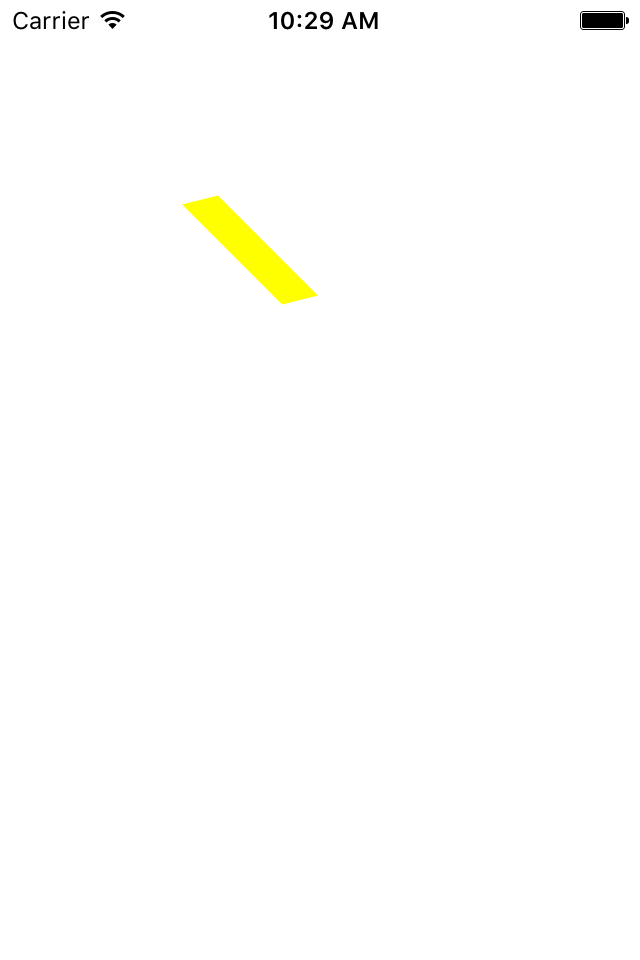

  对绘制部分的放大



5.3   平移操作

- (void)drawRect:(CGRect)rect {

    //获取上下文

    CGContextRef  ctx = UIGraphicsGetCurrentContext();

    //设置线条的宽度

    CGContextSetLineWidth(ctx, 10);

    //保存绘制的状态

    CGContextSaveGState(ctx);

    //移动,是对图层的移动

    CGContextTranslateCTM(ctx, -100, -100);

    //设置线条的颜色

    [[UIColor yellowColor] set];

    //移动起始点到

    CGContextMoveToPoint(ctx, 100, 100);

    //添加线条

    CGContextAddLineToPoint(ctx, 150, 150);

    //移动， 猜测可能是对绘制部分的移动

   // CGContextTranslateCTM(ctx, 50, 50);

    //渲染

    CGContextStrokePath(ctx);

}

　　
