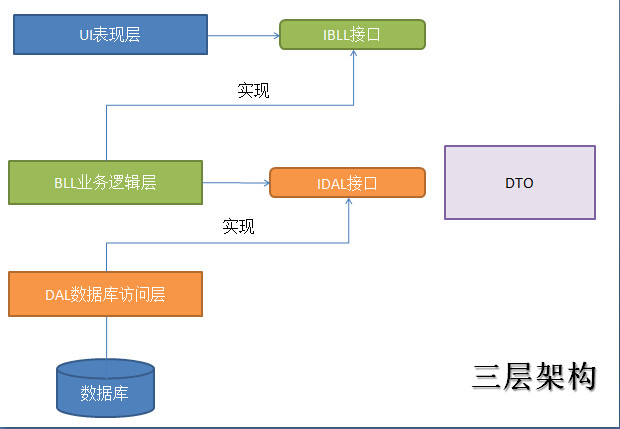

系统架构简单图解

1.三层架构：

说明：

A.UI依赖于IBLL,UI通过BLL层的唯一入口（门面模式、工厂模式）来获得相应的业务服务对象（业务服务对象以业务为原则创建，比如：处理用户相关的业务，可定义UserService类）；UI层不应包含任何的逻辑代码（最多只允许包含一部份与UI相关的逻辑）

B.BLL层中处理UI发过来的请求，并及时进行相应的处理（数据验证，向DAL层发送查询数据或持久化数据等），处理后返回UI所需的资源；BLL层依赖于IDAL，同样BLL通过DAL层的唯一入口（门面模式、工厂模式）来获得相应的数据访问对象（数据访问对象以业务所需数据或数据表为原则创建，比如：支付，可定义：PayDao类，类中包含账号信息、付款人信息、金额等）；

C.DAL层处理BLL层发过来的请求，并及时向DB发送查询数据或保存数据的命令，获得资源后返回给BLL层；

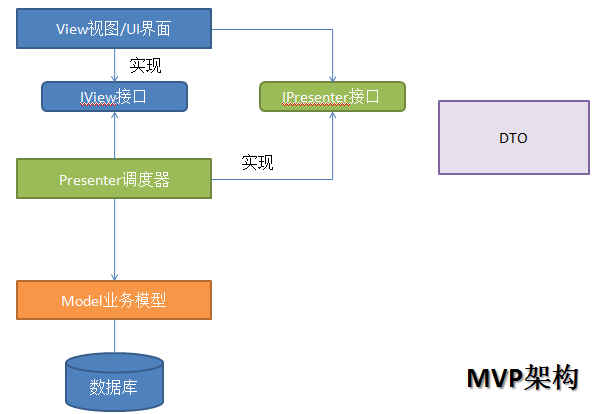

2.MVP架构：

说明：

A.UI层（即：VIEW层）依赖于IPresenter接口，同时实现IView接口；UI层需初始化相应的Presenter对象，并将自己传给Presenter对象；被动接收Presenter的处理请求；

B.Presenter依赖于IView接口，同时实现IPresenter接口，Presenter主动处理UI层反馈的请求（UI层向Presenter反馈的方法：一是VIEW中定义响应事件委托，Presenter订阅并监听；二是VIEW中直接通知Presenter），Presenter中的处理UI层反馈请求的方法不应包括返回值，甚至可以不要参数，因为这些仅是UI层通知Presenter的入口，UI层并不会主动传送或接收返回值，处理完后，通知UI作出相应的处理；

C.Model层负责处理Presenter发过来的请求，并及时向DB发送查询数据或保存数据的命令，获得资源后返回给Presenter；

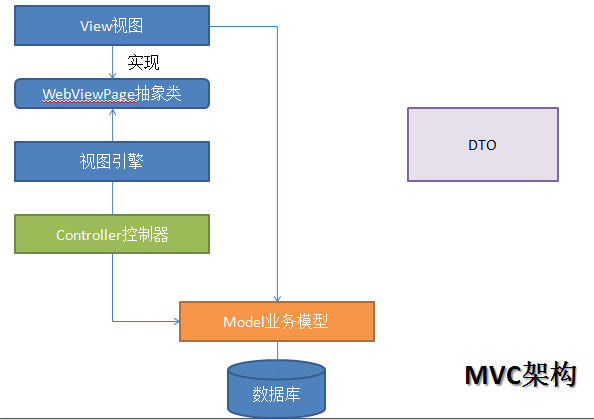

3.MVC架构：

说明：

A.用户访问页面时，通过定义的路由映射规则找到指定的Controller及Action；

B.Action接到用户请求后向Model层发送相应的处理请求，MODEL层作出相应的处理后返回处理结果给Action，Action得到处理结果后及时返回相应的处理结果（ActionResult：包含视图及其关联的数据）到视图引擎，视图引擎找到相应的视图；

C.View层呈现Action返回的结果；

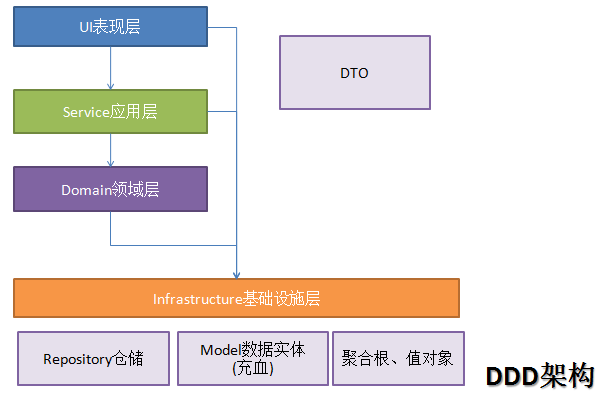

4.DDD架构：

说明：

A.UI层依赖于应用层及基础设施层，UI主要负责响应用户请求，并呈现用户请求的结果；

B.应用层依赖于领域层及基础设施层，接收UI层发送过来的请求，并将请求转换成相应的领域事件且发送给领域层相应的领域对象；

C.领域层依赖于基础设施层，领域对象接收并响应应用层发送过来的请求，处理完成后返回给应用层；

D.基础设施层不依赖于任何其它层，该层包括数据持久化、通用业务逻辑等，供各层调用；
