将自己写的HDL代码封装成带AXI总线的IP

将自己写的HDL代码封装成带AXI总线的IP

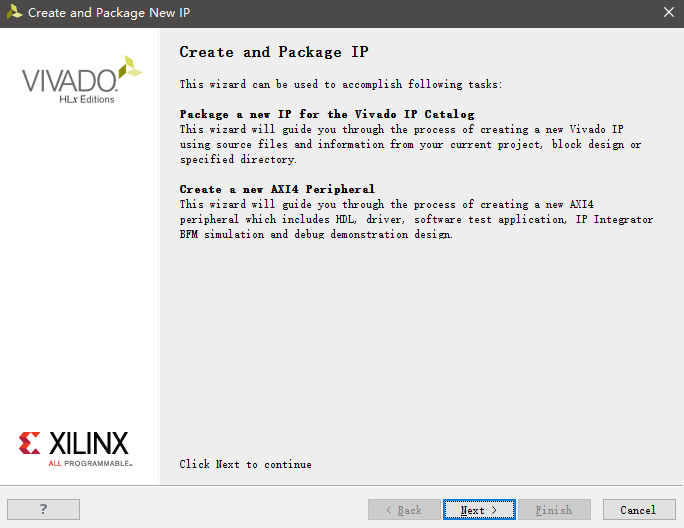

1.Tools->create and package IP

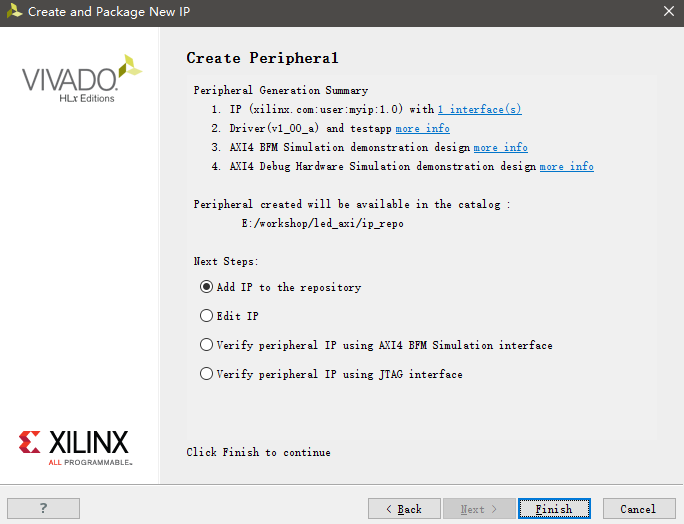

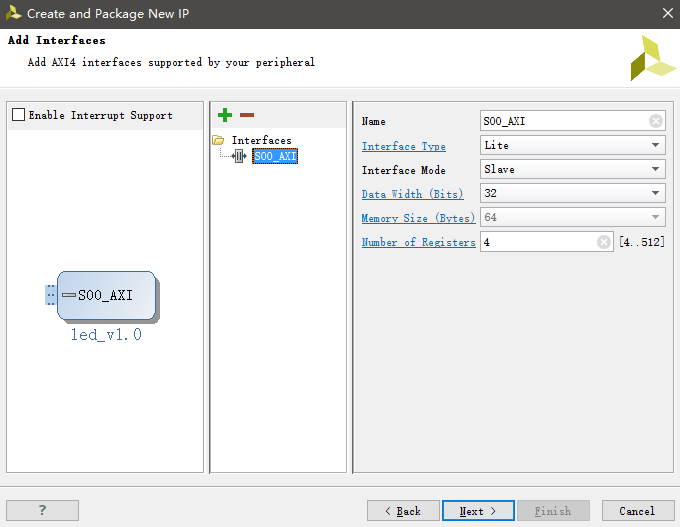

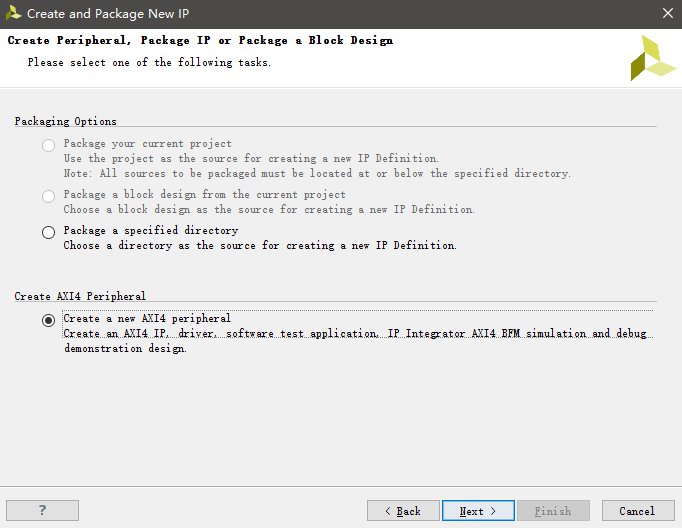

2.create AXI4总线的IP

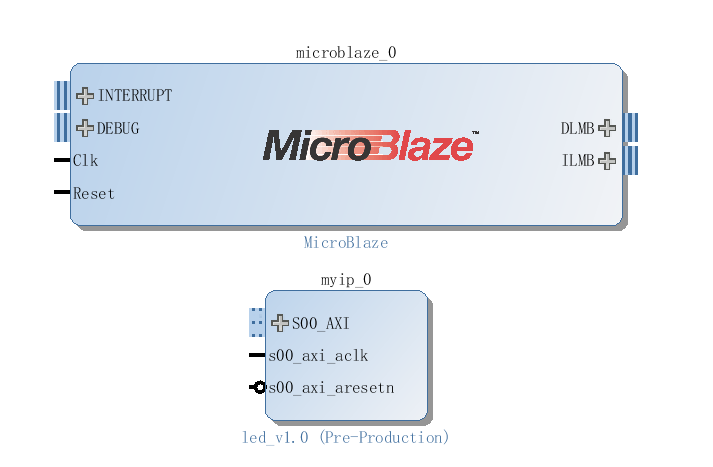

3.新建block design

4.点击右键，选择edit in ip packager

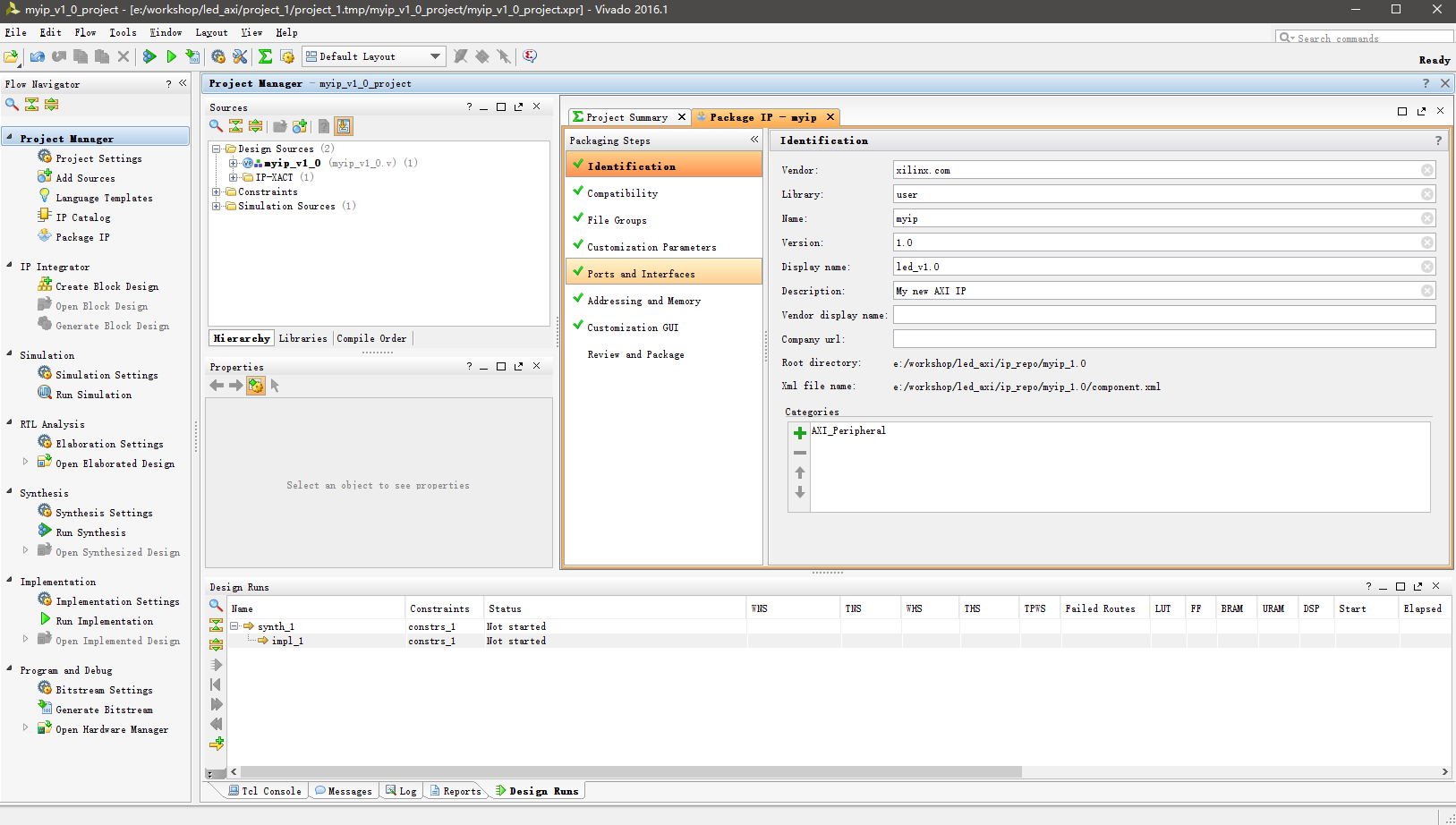

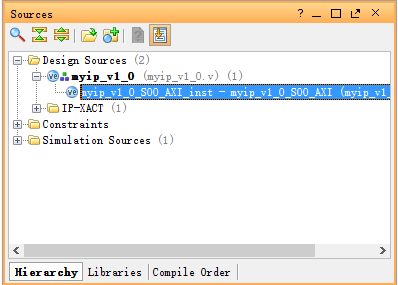

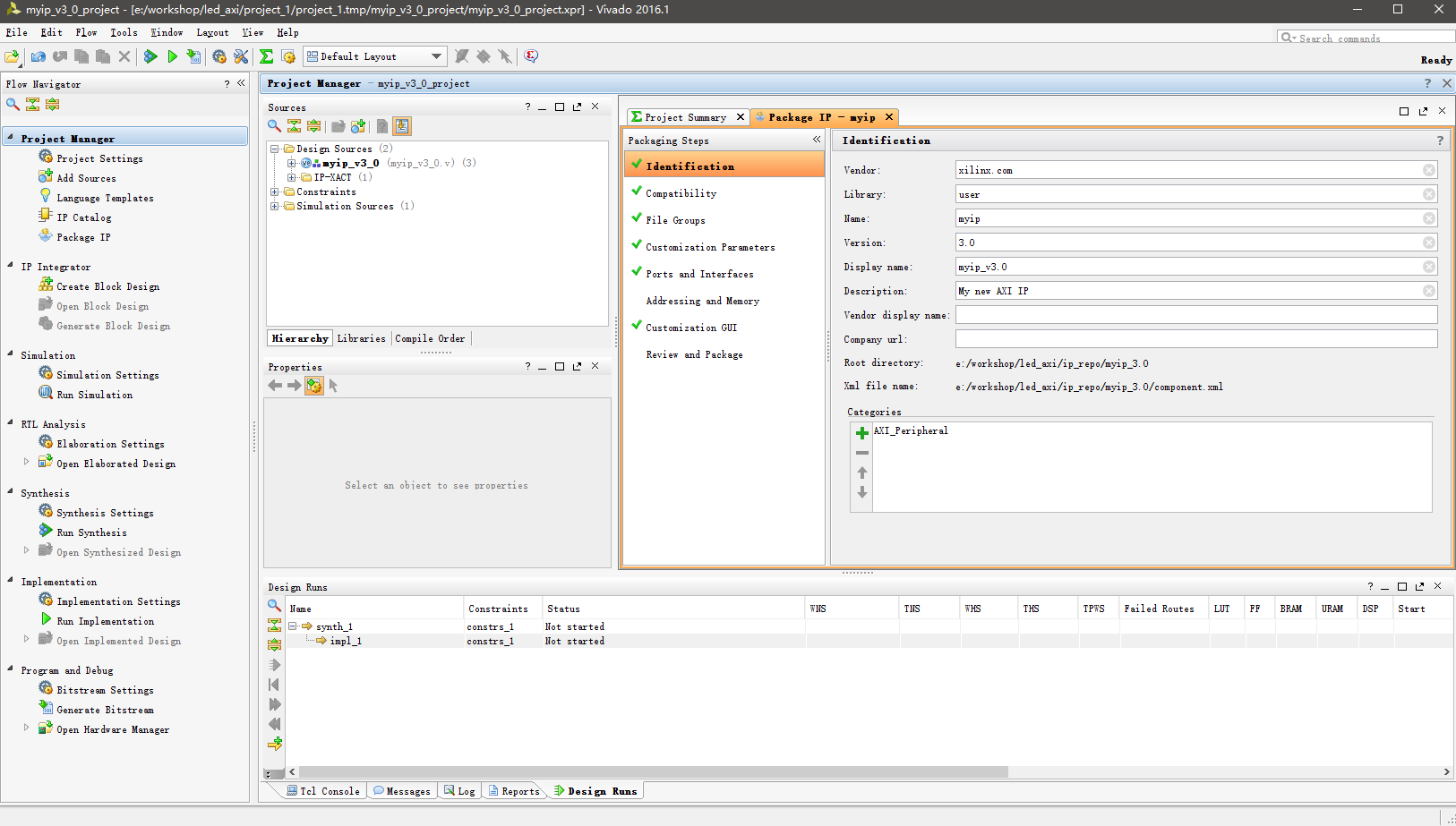

    此时生成了一个新的工程：

5.对生成的.v文件进行编辑

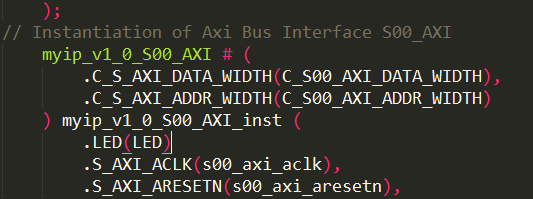

6.先修改顶层文件

    添加一个LED输出端口

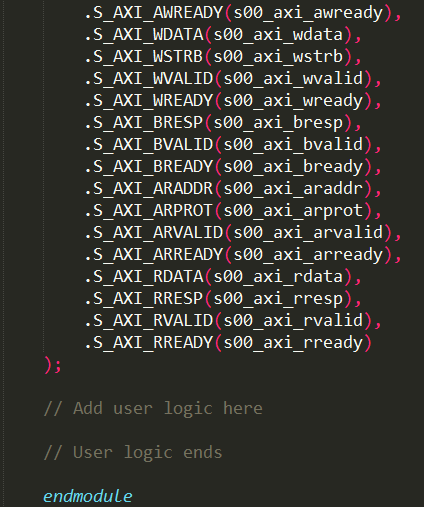

    其实在文件的下面还可以添加自己的逻辑：

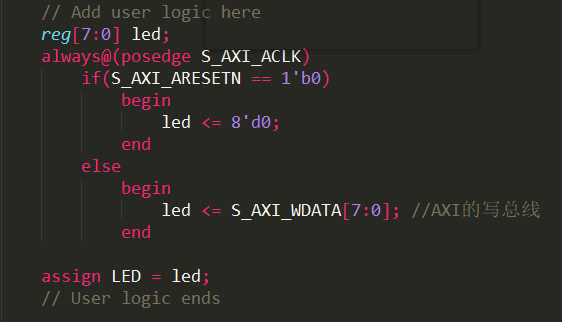

7.修改源文件

    先添加端口，下面还有提示，编辑端口不要超过这条线。下面都是AXI总线的端口，不要去动它。





8.下一步操作

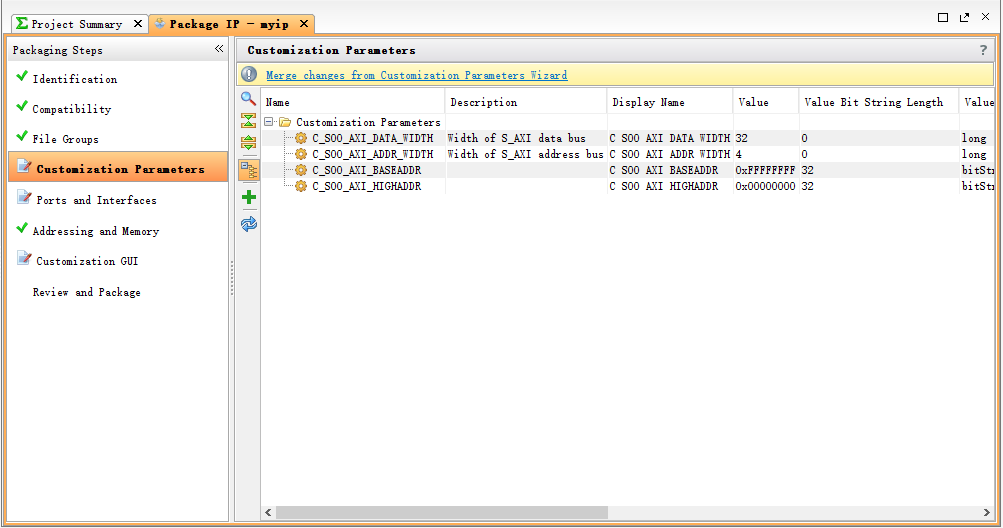

    选择->Merge changes from Customization Parameters Wizard

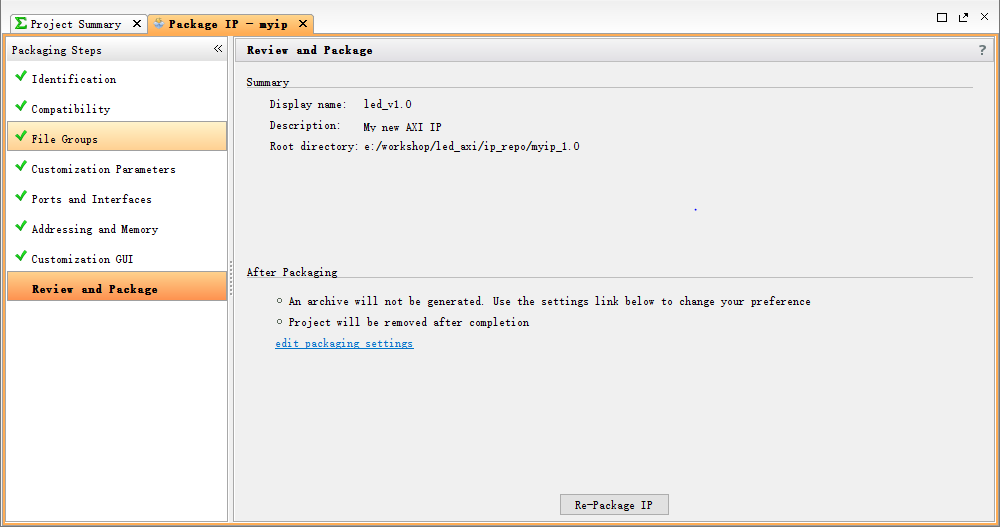

    点击->Re-Package IP ,封装完IP后工程自动关闭

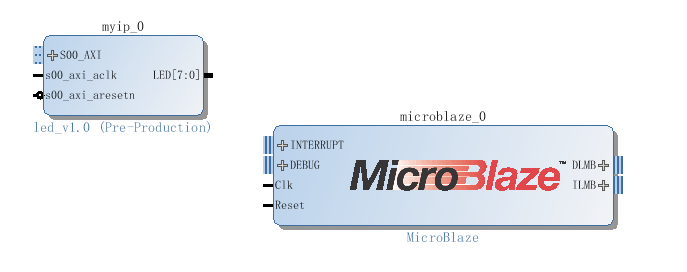

9.重新调用自己设计的IP，LED的引脚就可以出来了

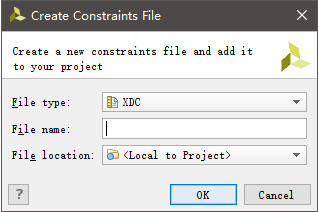

10.为自己设计的IP添加引脚约束

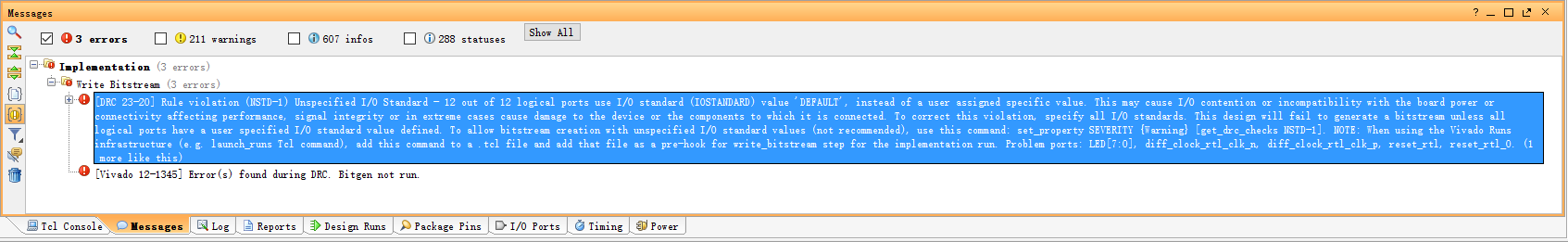

    如果不做引脚约束，在生成bit文件的时候会报错：

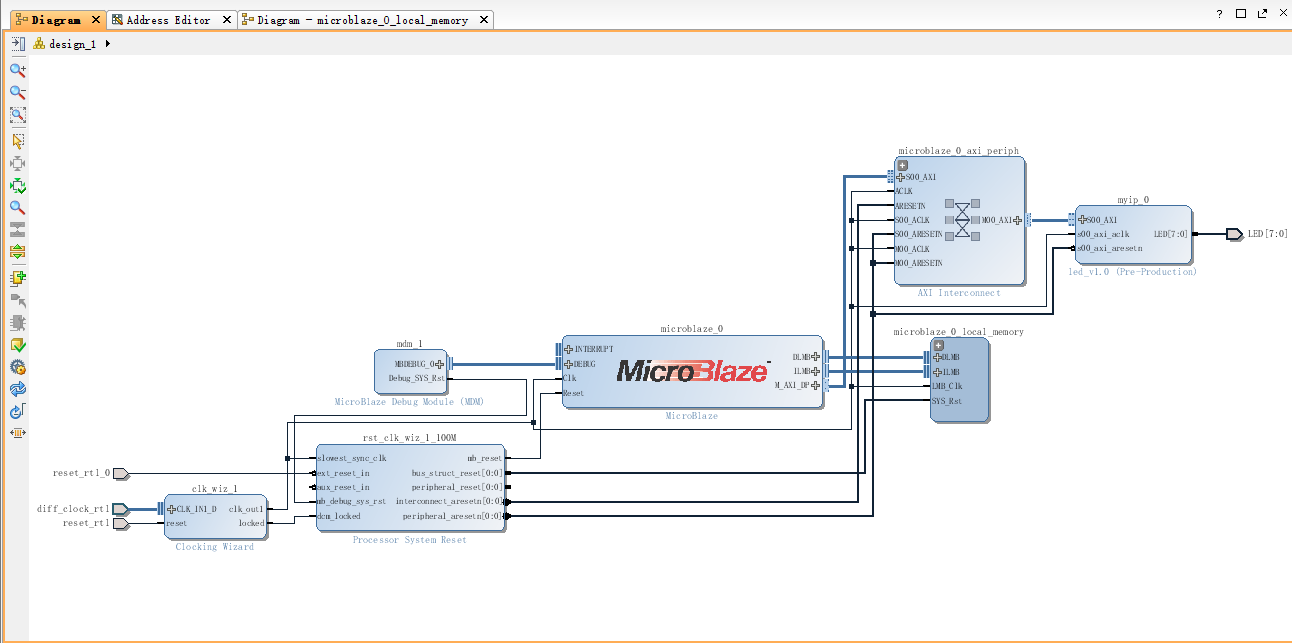

11.自动连线

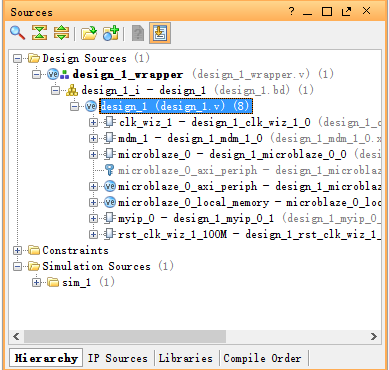

12.生成顶层文件



    剩下的事情就是综合布局布线了。

    如果需要修改自己封装的IP核的逻辑或者是端口，只需要进行重复操作：

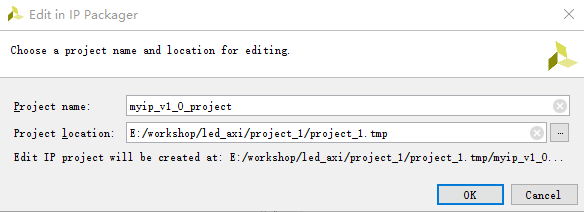

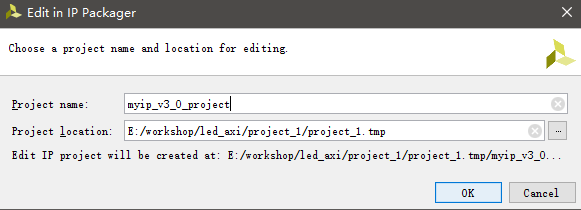

    点右键->edit in ip packager

  .tmp可以理解成一个暂时性的工程，点击OK，新的vivado工程界面弹开了，这个就是我们曾经在封装IP核使用过的那个工程，如果对自定义IP核里面的逻辑和端口定义需要修改，自己在新弹出的这个工程里面编辑即可。
