Matlab绘制透明平面（二元函数）

一、需求来源

　　对空间结构聚类，恰好是圆台，找到了上下底面的方程，所以画图。

二、需求解决

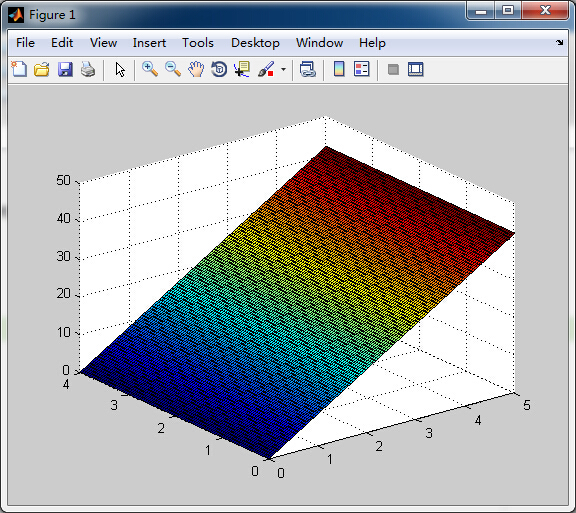

2.1 绘制平面

x = linspace(0,5,100);
y = linspace(0,4,100);
z = 2.*repmat(x,100,1) + 8.*repmat(y,100,1);
surf(x,y,z);

　　

　　第一需要说明的是，x是0到5，分成100分，注意分就是个数，用linspace最好，不要x = 0:5/99:5（中间分子的5是 (5 -0 )得来的，分成100分不是要除以99么，是的，a(n) = a(n-1 ） + (n-1)*d,求得就是d。）。

　　第二是x是m个，y是n个，那么z应该要是m*n个，所以一般先

[X,Y] = meshgrid(x,y);

　　查看结果发现，X只是x安航扩展了m次，同理Y，那么我直接repmat就好了，注意是

repmat(x,m,1);
repmat(y,n,1);

　　第三我原来以为直接用repmat不会有网格，看图发现依然有；第三个参数是1，不是m和n，而是1，因为把x、y分别看做一个整体。

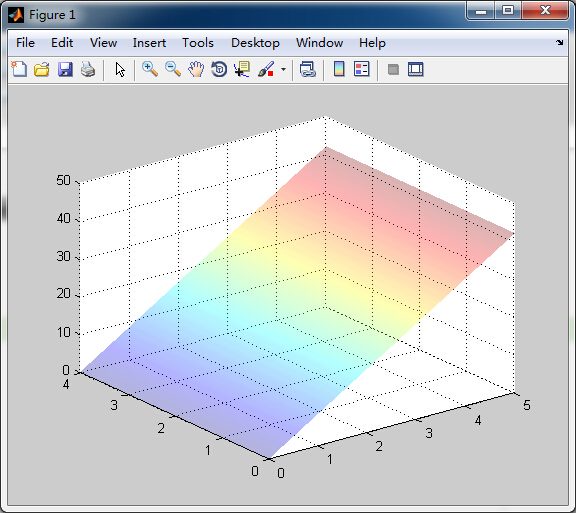

2.2 平面透明

x = linspace(0,5,100);
y = linspace(0,4,100);
z = 2.*repmat(x,100,1) + 8.*repmat(y,100,1);
surf(x,y,z);
hold on;
alpha(.3);
shading interp

　　

　　首先是alpha函数设置透明度，但是网格还有，那么加上shading interp。
