Silverlight中的PlaneProjection主要来实现三维的效果(并非3D引擎)，通过使用PlaneProjection可以达到三维空间的立体效果。

PlaneProjection 具有以下 12 个可用于控制对象的旋转和位置的属性：RotationX、RotationY、RotationZ、CenterOfRotationX、CenterOfRotationY、CenterOfRotationZ、GlobalOffsetX、GlobalOffsetY、GlobalOffsetZ、LocalOffsetX、LocalOffsetY 和 LocalOffsetZ.

RotationX,元素旋转X轴的角度，默认为0度，旋转的角度为0--360度

当RotateX = "-35"时，可以看到图形向后进行了旋转，效果如下:

可以断定，当RotateX为负数时候，元素会向后旋转，当为正数的时候会向前旋转

RotationY,元素旋转Y轴的角度，默认为0度，旋转的角度为0--360度

当RotateY = "-35"时，可以看到图形向右进行了旋转，效果如下：

可以断定，当RotateY为负数时候，元素会向右旋转，当为正数的时候会向左旋转

RotationZ，元素旋转Z轴的角度，默认为0度，旋转的角度为0--360度

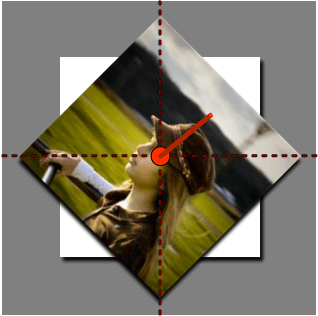

当RotateZ = "-45"时候，元素图形会倾斜，如下：

可以断定，当RotateY为负数时候，元素会向右旋转，当为正数的时候会向左旋转

在讲解Center旋转中心点之前，有一点很重要，通常CenterOfRotationX和RotationY来构成效果，CenterOfRationY和RotationX来构成效果

CenterOfRotationX，获取或设置所旋转对象的旋转中心 X 坐标，默认为0.5。该值位于0-1之间，0是在最左边，1在最右边.

CenterOfRotationX = "0.5"，CenterOfRotationY = "0.5"（默认值）,圆点即为旋转的中心

CenterOfRotationX = "0.9"（右侧边缘）

CenterOfRotationY = "0.1"（上边缘），圆点将会向上移动

GlobalOffsetX、GlobalOffsetY、GlobalOffsetZ、LocalOffsetX、LocalOffsetY 和 LocalOffsetZ.

其实GlobalOffsetX、GlobalOffsetY、GlobalOffsetZ和其他三个是有本质的区别的，看似都是改变一个坐标的位置，但是这三个是沿屏幕的X(Y、Z)轴平移对象的距离。

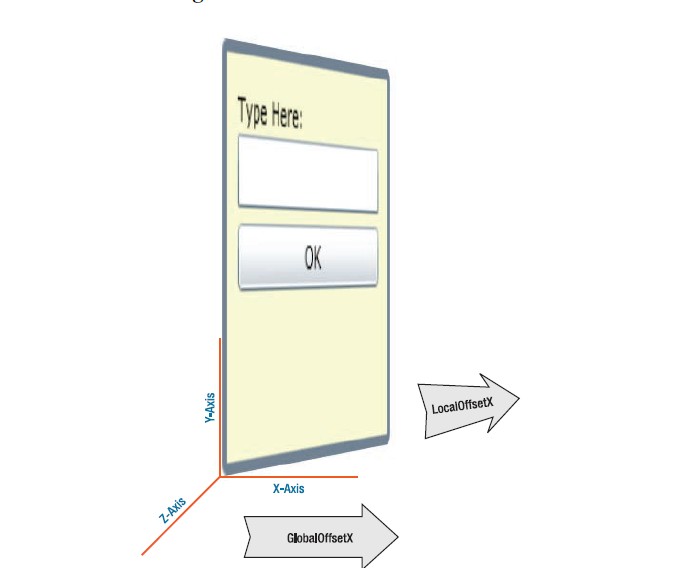

可以看下边的效果，可以看到GlobalOffset是屏幕平面的位置，而LocalOffset是沿当前对象（就是旋转之后对象所在的平面）：

Silverlight中的Effect特效

BlurEffect特效，产生模糊效果

<Button Content="Blurred (Radius=2)" Height="25" Width="100" Padding="5" Margin="3">
<Button.Effect>
<!--Radius默认值为5-->
<BlurEffect  Radius="2"></BlurEffect>
</Button.Effect>
</Button>


<Button Content="Blurred (Radius=2)" Height="25" Width="100" Padding="5" Margin="3">
<Button.Effect>
<!--Radius默认值为5-->
<BlurEffect></BlurEffect>
</Button.Effect>
</Button>

<Button Content="Blurred (Radius=2)" Height="25" Width="100" Padding="5" Margin="3">
<Button.Effect>
<!--Radius默认值为5-->
<BlurEffect  Radius="20"></BlurEffect>
</Button.Effect>
</Button>

实现模糊效果的主要属性就是使用了BlurEffect的Radius属性，值越大，模糊效果越明显，上边的代码中是三种不同程度的模糊，看效果：

DropShadowEffect，实现“深陷”的特效效果。

常用属性:

Color,设置深陷对象的颜色，默认为黑色
ShadowDepth,设置深陷深度的程度，默认值为5.
BlurRadius，设置模糊值，和BlurEffect用法类似，默认值为5.
Opacity,设置深陷对象的透明度
Direction,设置深陷对象相对于元素的角度，值为 0--360角度,默认值为 315

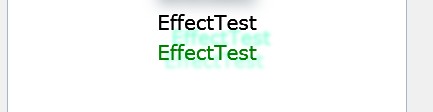

<TextBlock FontSize="20" Text="EffectTest" TextAlignment="Center">
<TextBlock.Effect>
<DropShadowEffect Color="Aquamarine" ShadowDepth="20"  ></DropShadowEffect>
</TextBlock.Effect>
</TextBlock>

<TextBlock FontSize="20" Foreground="Green" Text="EffectTest" TextAlignment="Center">
<TextBlock.Effect>
<DropShadowEffect Color="Aquamarine" Opacity="0.7" BlurRadius="5" ShadowDepth="10"  ></DropShadowEffect>
</TextBlock.Effect>
</TextBlock>
</StackPanel>

另外还有一种更加炫的ShaderEffect，在后续中再进行介绍。
