关于PCB开窗

如果走220V,那么线宽一点,一般高电压下面不覆铜

https://blog.youkuaiyun.com/zhy295006359/article/details/77412566

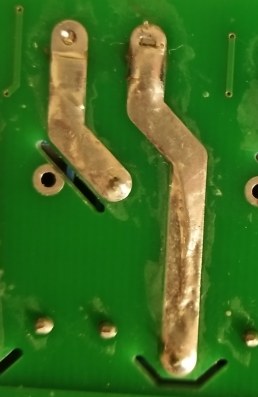

假设感觉需要走大电流,那么就需要开窗(这样的话就可以镀一层锡在上面,能承受的电流自然更多)



 开窗其实很简单

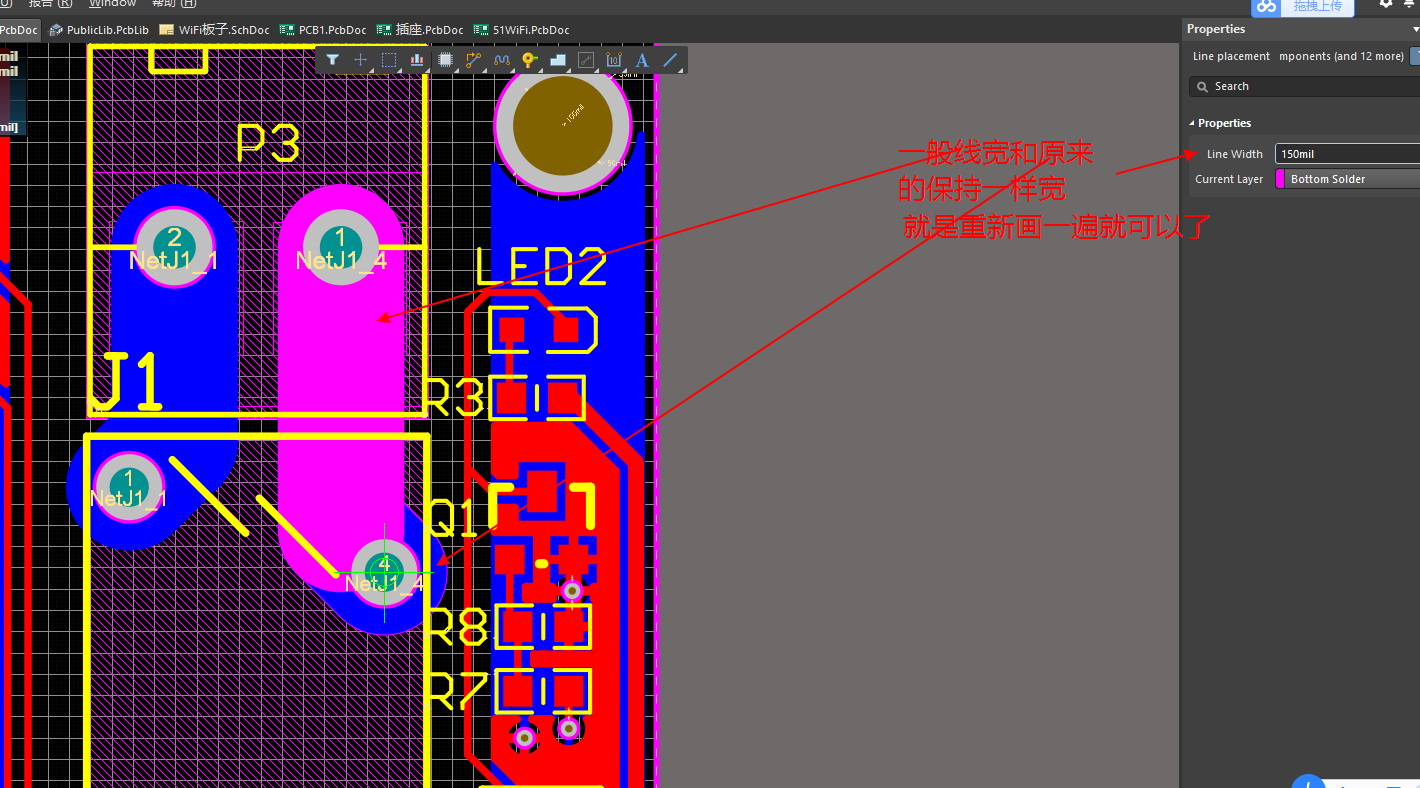

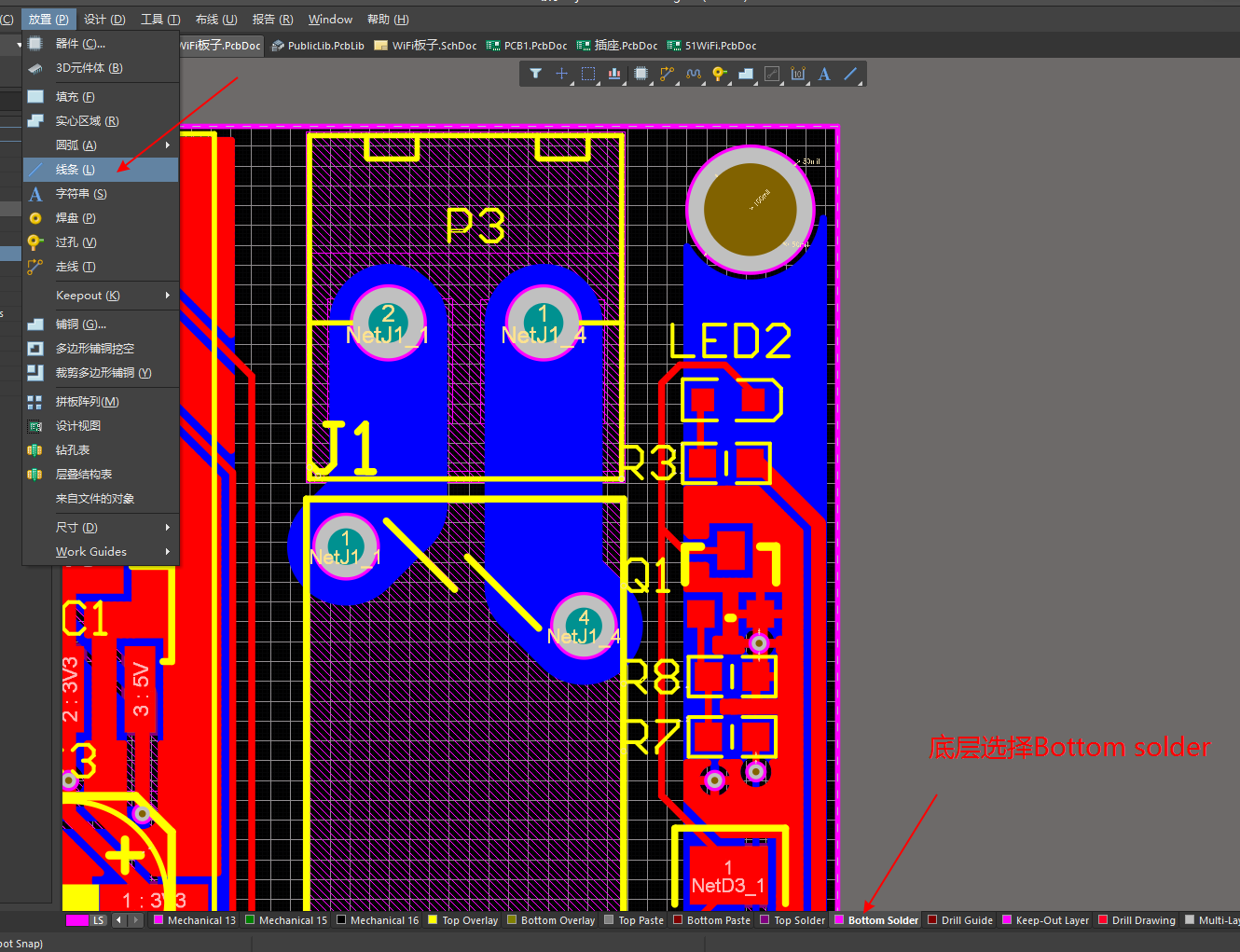

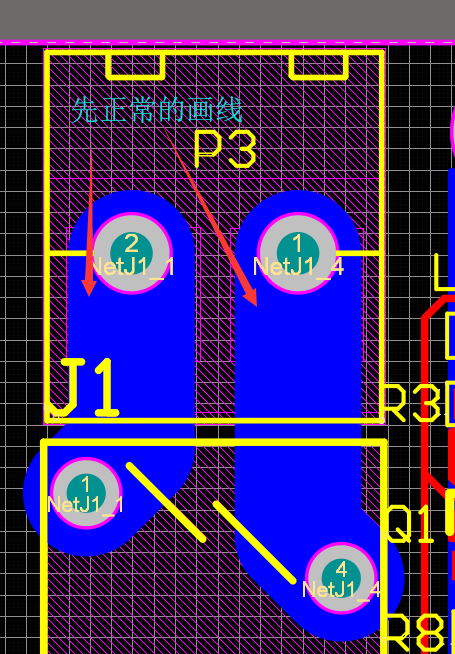

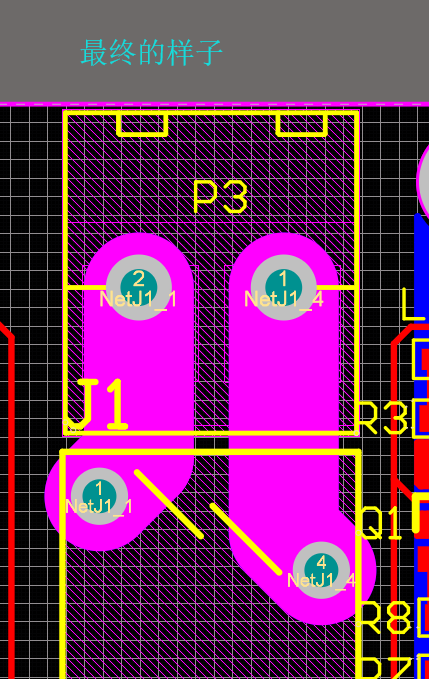

假设在底层,实质上就是先正常的连接线



 然后

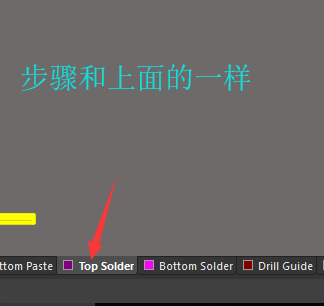

如果是顶层的就选择

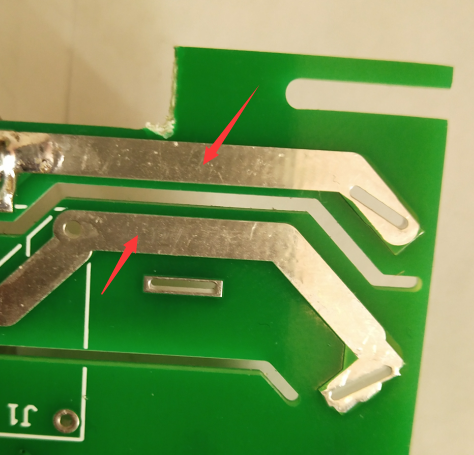

最终做出来的板子就会是(注意:一般如果端子在正面,那么就在背面开窗.......)
