Oge中Mesh的渲染流程详述

转自：http://blog.youkuaiyun.com/yanonsoftware/article/details/1041396

 首先一个Entity对象必须Attach到一个SceneNode。

1． 创建一个 SceneNode ： SceneManager::getRootSceneNode() （在 SceneManager::init 时会创建一个 RootNode ）

à SceneNode::createChildSceneNode()

à Node::createChild() 主要的操作在这个函数中完成，首先调用虚函数 SceneNode::createChildImpl （），此函数又会调用 OctreeSceneManager::createSceneNode （），此函数会 new 一个 SceneNode 的派生类对象，这里是 OctreeNode ，并加入到 SceneNodeList mSceneNodes 中；随后又进行了坐标变换；最后将此指针又加入到 ChildNodeMap mChildren 中，然后返回此指针；

2． 将 Entity Attach 到 SceneNode ： SceneNode:: attachObject() ；

3． 渲染从 Root::startRendering() 函数开始，此函数启动一个循环，每次执行 Root::renderOneFrame （）

à Root::_updateAllRenderTargets

à RenderSystem::_updateAllRenderTargets()

à RenderWindow::update()

à D3D9RenderWindow::update(bool swap)

à RenderTarget::update()

à Viewport::update()

à Camera::_renderScene()

à SceneManager::_renderScene(Camera* camera, Viewport* vp, bool includeOverlays)

4． 绕了好大一圈，才来到了 SceneManager::_renderScene() ，此函数想必是渲染的主要操作所在；

5．SceneManager:: _updateSceneGraph() 从 root node 开始递归的调用了所有 scene node 的 update ，主要是计算了 transform ；

6． 给 AutoParamDataSource 设置了一系列参数，这个类是用来为 gpu programs 提供一些参数的；

7．SceneManager::prepareRenderQueue （）。这里有一个 Ogre 场景管理的概念 RenderQueue 。粗略的看，这个类主要是为了把 Objects 按照材质分组，它还将管理对象的渲染优先权；

8．OctreeSceneManager::_findVisibleObjects （）

à OctreeSceneManager::walkOctree

à OctreeNode::_addToRenderQueue 如果想显示包裹盒的话，则会调用 ” sn->_addBoundingBoxToQueue(queue);” 可见这个操作利用 SceneManager 的空间管理算法来对所有的 SceneNode 进行了可见性判断，如果可能可见，则加入到 RenderQueue 中；

9． 在计算好了 RenderQueue 之后，开始调用 RenderSystem 的一系列函数，例如 _setProjectionMatrix 等等开始为真正的渲染操作做好准备；

10．SceneManager::_renderVisibleObjects ，渲染操作就在这里了。

à SceneManager::renderVisibleObjectsDefaultSequence

à SceneManager::_renderQueueGroupObjects

à SceneManager::renderBasicQueueGroupObjects （此函数遍历 RenderQueueGroup 中的每个 RenderPriorityGroup ，然后先渲染 solids ，再渲染 transparents ）

à SceneManager::SceneMgrQueuedRenderableVisitor::visit

11.  à SceneManager::renderSingleObject ，此函数设置了灯光、 GPU programs ，然后使用一个 RenderOperation 对象来调用 D3D9RenderSystem::_render ，也就是真正的 Draw call 。 RenderOperation 对象是由 SubEntity::getRenderOperation à SubMesh::_getRenderOperation 来设置的，主要是 IndexData 和 VertexData 。

这里有几个细节需要注意：

1． 在 SceneManager::renderObjects 函数中用到了一个 visitor 模式来访问 QueuedRenderableCollection （这个类的实例用来在 RenderPriorityGroup 中包括 solids 、 transparents 等等）。

2．Entity 是从 MoveableObject 派生的，而 SubEntity 才是从 Renderable 派生的；

3． 一个 SceneNode 可以 Attach 多个 Entity ；实际上 SceneNode 可以 Attach 任何的 MoveableObject ；

4． 前面只提到了 IndexData 和 VertexData ，而对于渲染来说 Material 更是关注的焦点， Mesh 的材质是如何与 RenderSystem 交互的呢？

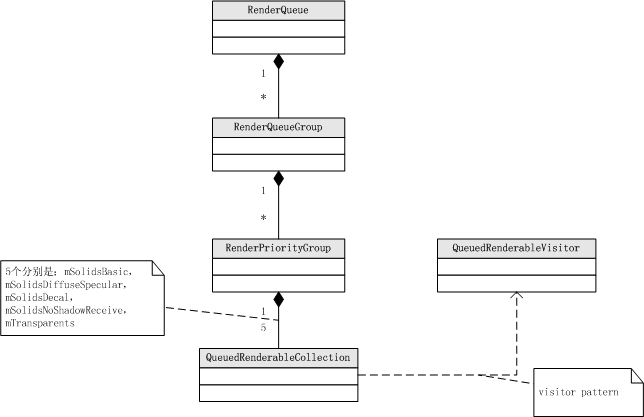

总结： SceneManager 进行可见性判断之后，形成一个 RenderQueue ，然后对于队列中的每个 Object 再使用 RenderOpertation 与 RenderSystem 联系，来执行渲染操作。 总体感觉有些地方相当复杂，有些觉得比较罗索，例如通过 root 然后找到 RenderTarget 然后知道 ViewPort ，再找到 Camear ，最后才执行到 SceneManager 的渲染函数，为什么不把 ViewPort 做完 SceneManaer::_renderScene 的一个参数，交给上层来控制呢？毕竟多数程序要一个 RenderWindow ，一个 ViewPort 就够了。又比如 RenderQueue （见下图），不知道是不是因为要处理 Shadow 等才搞得这么复杂。

  对于 Objects 按照 Material 分组，然后对于每个 Group 再先显然 Solids 再渲染 transparents ，这种透明处理方式明显是不安全的，如果两个组中都有透明物体，那画面肯定会出问题的。
