本文介绍如何使用PDM工具生成带有字段说明的SQL脚本，并通过逆向工程将字段说明导入到PDM中。具体步骤包括配置DBMS、创建PDM及表结构等。

一、从PDM导出带有字段说明的sql文件

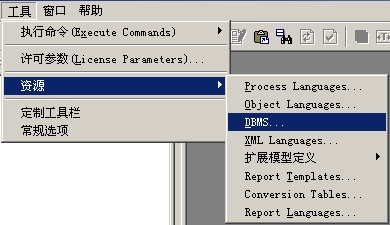

　　1、新建DBMS

2、点击新建

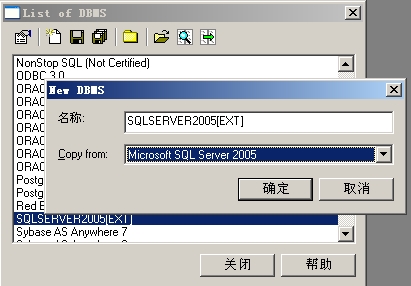

3、输入新建DBMS的名称，并选择拷贝源为Miscrosoft SQL Server2005。

　　4、点击保存后弹出如下窗口

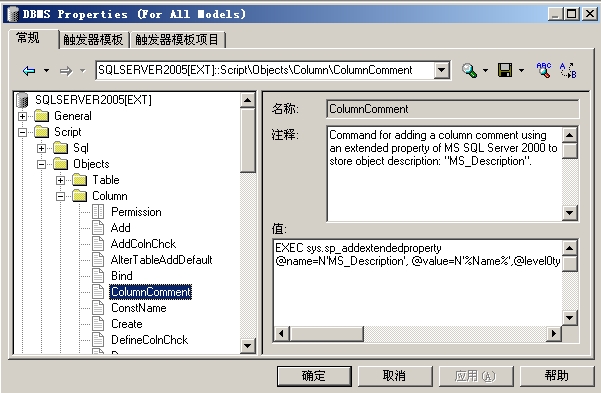

　　5、选择左侧树节点 Script-->Objects-->Column-->ColumnComment,设置其值为

EXEC sys.sp_addextendedproperty
@name=N'MS_Description', @value=N'%Name%',@level0type=N'SCHEMA', @level0name=N'dbo', @level1type=N'TABLE', @level1name=N'%TABLE%', @level2type=N'column', @level2name=N'%COLUMN%'

说明：该字段是为了导出符合Sqlserver2005字段说明的模板，%%为变量，不可修改，其它可视情况变更。

　　6、选择左侧树节点 Script-->Objects-->Table-->TableComment,去掉其值内容。

说明：因为我的例子中不需要表说明。

　　7、点击确定，返回上层并关闭设置DBMS窗口。

　　8、新建PDM ，选择DBMS为刚才新建的SQLSERVER2005[EXT].

　　9、新建一张表，并定义字段说明。

　　10、选择生成数据库，就得到sql脚本了。

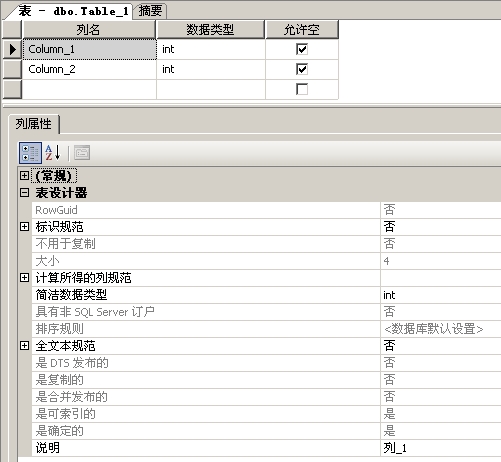

　　11、把这段脚本放在SQLSERVER2005中执行就能得到带有字段说明的表了。

二、逆向工程导入字段说明

　　1、新建一个PDM，选择DBMS为刚才定义好的SQLSERVER2005[EXT]。

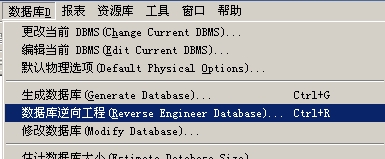

　　2、选择数据库-->数据库逆向工程

　　3、这里选择刚才生成的sql脚本文件。

　　4、点击确定就可得到带有字段说明的PDM了。

说明：

其实原理很简单，只要保证sqlserver2005导出的脚本和PD导出脚本的模板一致即可。

附注：

　　PD导出的sql：

/*==============================================================*/
/* DBMS name: SQLSERVER2005[EXT] */
/* Created on: 2010-9-15 17:33:54 */
/*==============================================================*/

if exists (select 1
            from sysobjects
           where id = object_id('Table_1')
            and   type = 'U')
   drop table Table_1
go

/*==============================================================*/
/* Table: Table_1                                               */
/*==============================================================*/
create table Table_1 (
   Column_1             int                  null,
   Column_2             int                  null
)
go

EXEC sys.sp_addextendedproperty
@name=N'MS_Description', @value=N'列_1',@level0type=N'SCHEMA', @level0name=N'dbo', @level1type=N'TABLE', @level1name=N'Table_1', @level2type=N'column', @level2name=N'Column_1'
go

EXEC sys.sp_addextendedproperty
@name=N'MS_Description', @value=N'列_2',@level0type=N'SCHEMA', @level0name=N'dbo', @level1type=N'TABLE', @level1name=N'Table_1', @level2type=N'column', @level2name=N'Column_2'
go

SQLSERVER2005导出的SQL:

CREATE TABLE [dbo].[Table_1](
[Column_1] [int] NULL,
[Column_2] [int] NULL
) ON [PRIMARY]

GO
EXEC sys.sp_addextendedproperty @name=N'MS_Description', @value=N'列_1' ,@level0type=N'SCHEMA', @level0name=N'dbo', @level1type=N'TABLE', @level1name=N'Table_1', @level2type=N'COLUMN', @level2name=N'Column_1'

GO
EXEC sys.sp_addextendedproperty @name=N'MS_Description', @value=N'列_2' ,@level0type=N'SCHEMA', @level0name=N'dbo', @level1type=N'TABLE', @level1name=N'Table_1', @level2type=N'COLUMN', @level2name=N'Column_2'
