powerdesigner导出mysql数据库表结构到Word

需求场景

将数据库表导结构出为word文档；

将SQL导入PowerDesigner中生成模型

1. File->Reverse Engineer->Database…


2. DBMS下拉选择框中需要选择自己对应的数据库类型，点击确定


3. 选中Using script files，选择自己的sql脚本文件


4. 最终导入的结果就是下面的模型


导入模型后如果出现注释丢失
原因是Sql转模型的时候，会因为格式不符合PowerDesigner的标准或者数据库类型与PowerDesigner的类型对应不上等，造成注释的丢失,这是我们需要将sql的格式改成符合PowerDesigner的规范，重新进行导入就行了；
解决方法：修改SQL脚本格式即可解决
修改前： description varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci DEFAULT NULL COMMENT '描述'
修改后： description varchar(100) DEFAULT NULL COMMENT '描述'

创建导出的word模版

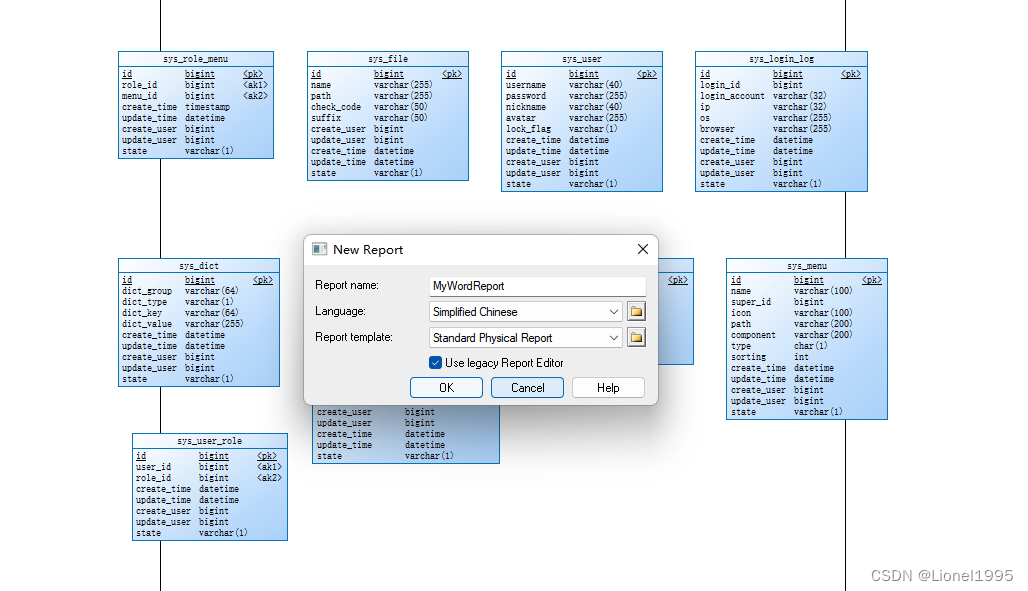

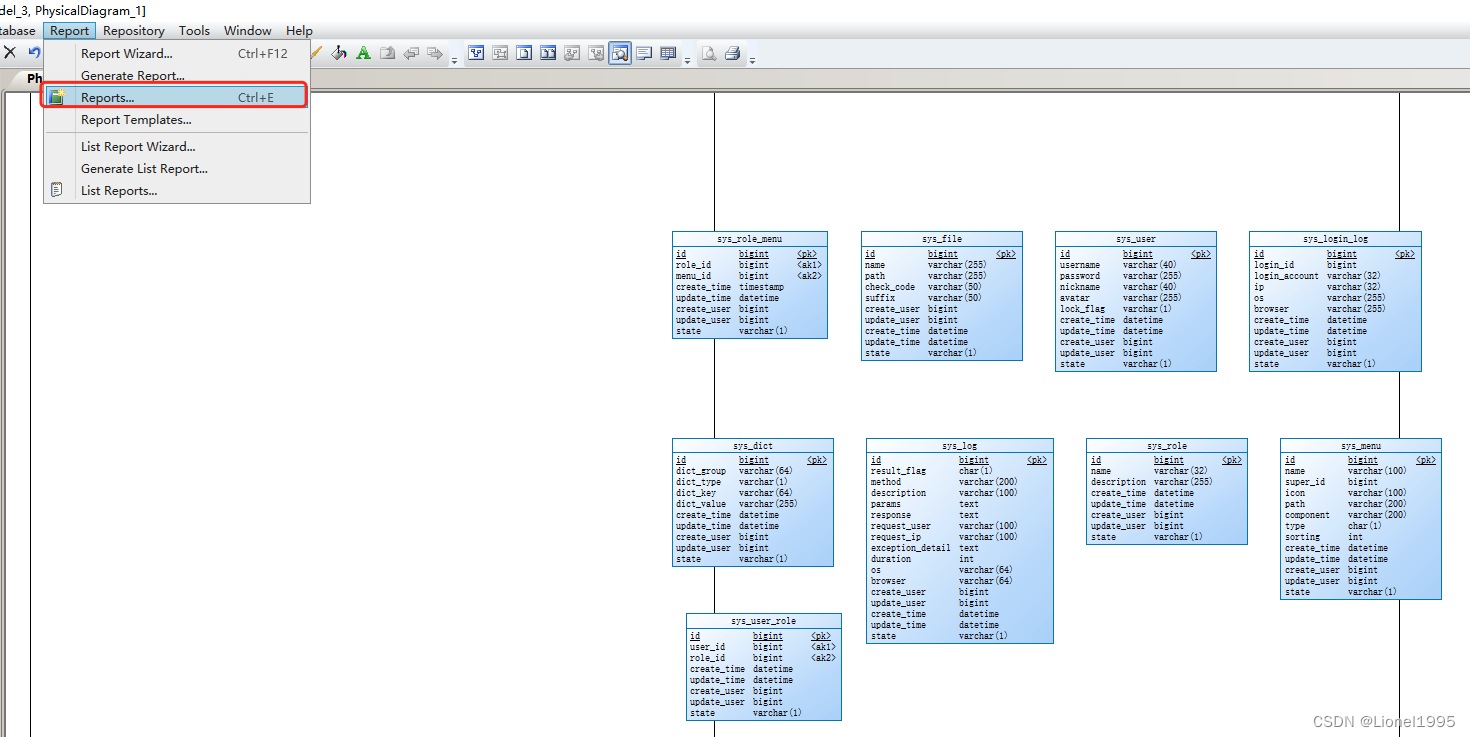

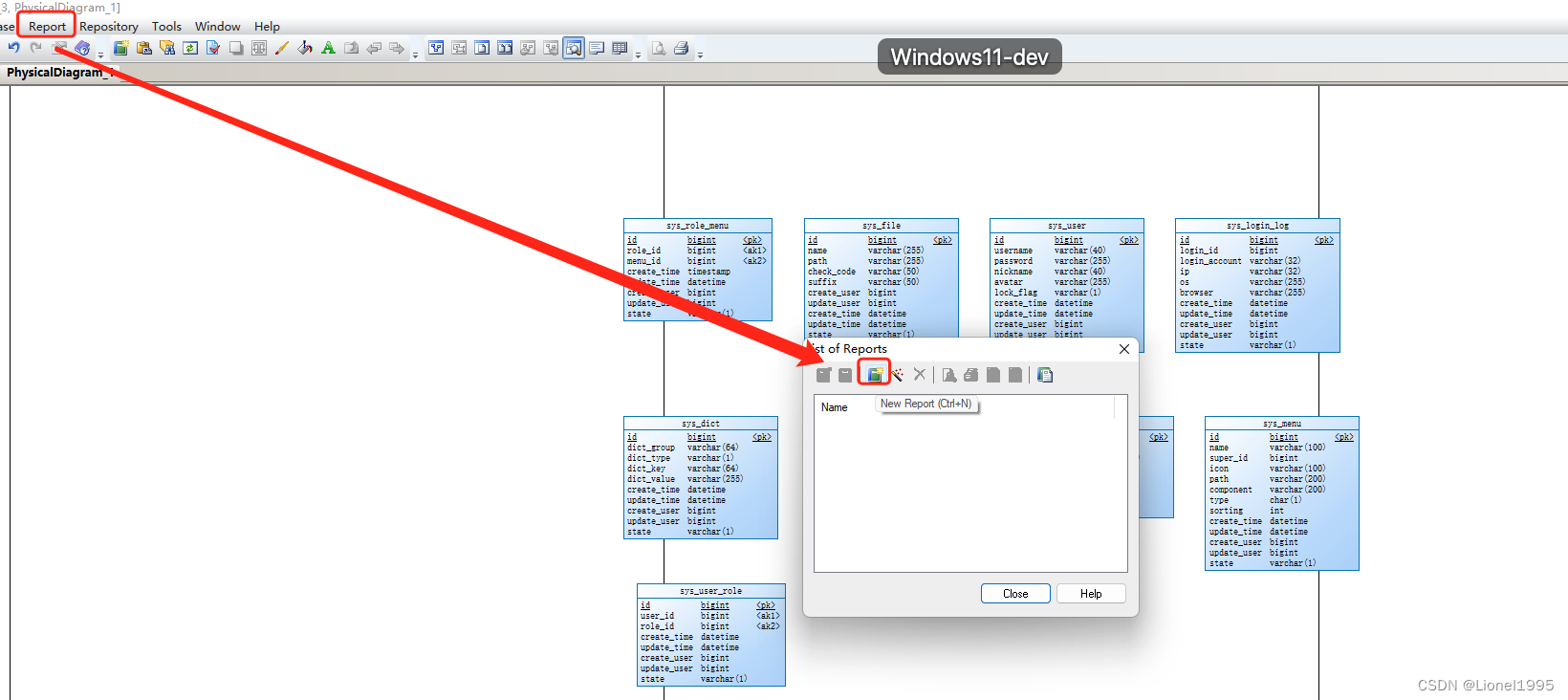

1. Report -> Reports，点击上面的New report，填好如下内容，点击OK

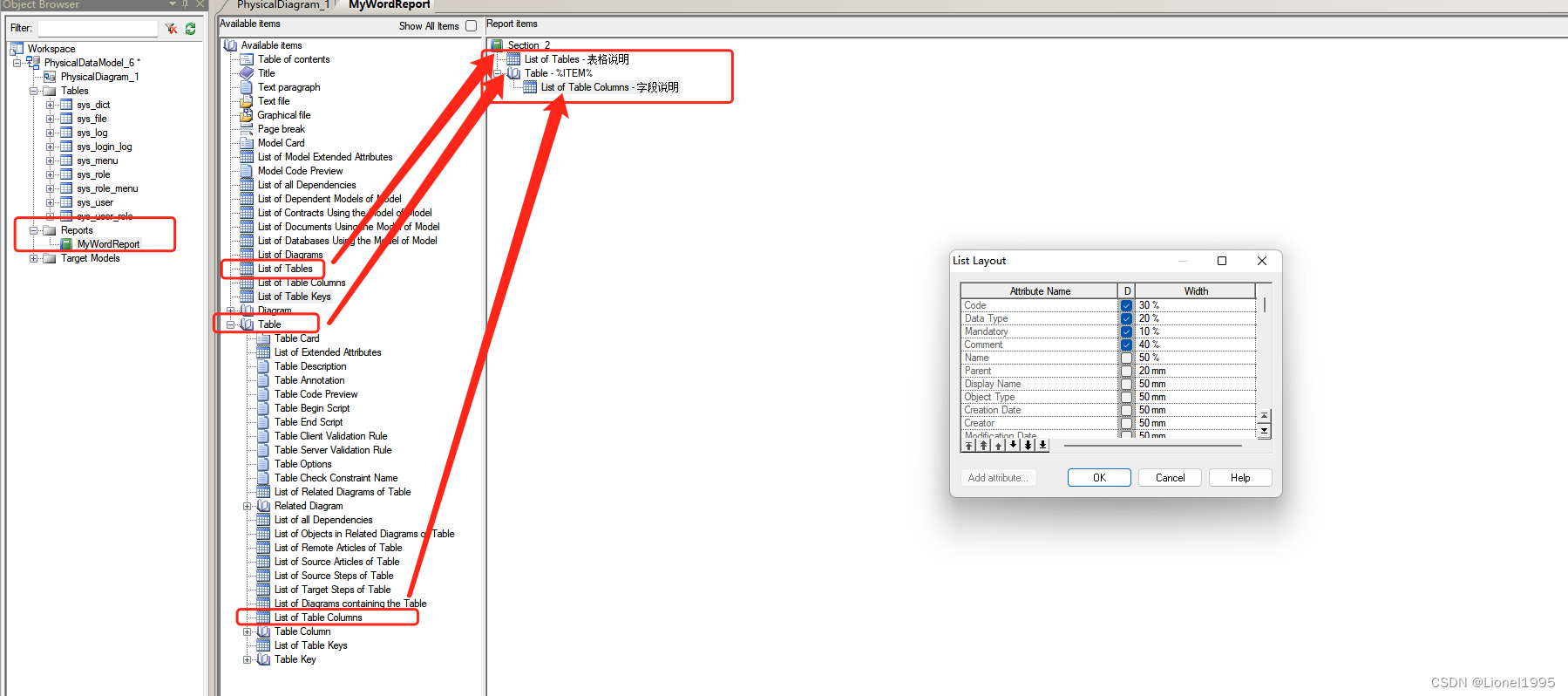

2. 根据自己需要调整模板内容；在List of Table Column右击->Layout

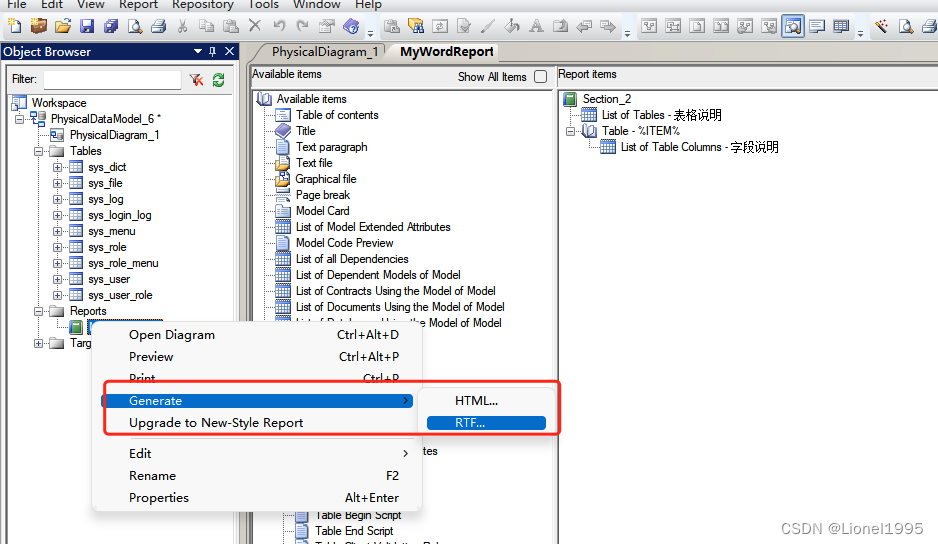

3. 根据模板内容生成word文档，右击自己的Report模板-> Generate-> RTF…

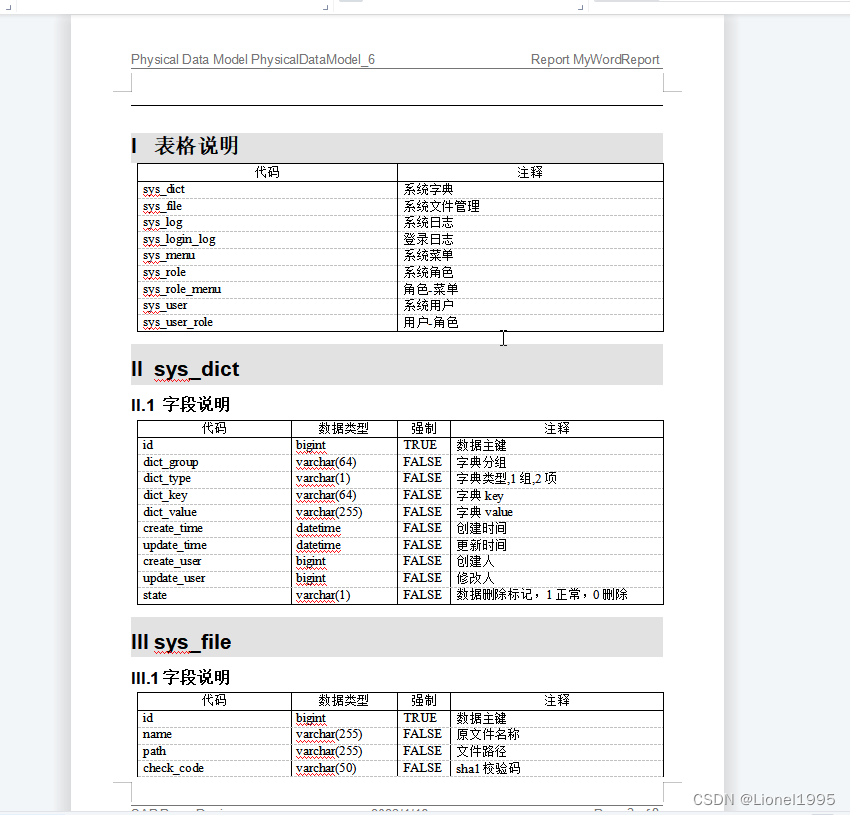

4. 最终生成的结果如下


所以这样的表结构就很好看，瑞思拜～
