pcb结构定义

最新推荐文章于 2025-09-21 15:31:29 发布
转载 最新推荐文章于 2025-09-21 15:31:29 发布 · 486 阅读 · 4 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/money1995/p/5359506.html

#include<stdio.h>
#include<stdio.h> #include<malloc.h>
typedef struct ProcessNode{            //  进程结点的基本结构
char name;           //进程名
int service_time;    //服务时间
int arrive_time;     //到达时间
int priority;        //优先级
struct FCFS_time{       //先到先服务
int finish_time;      //完成时间
int turnaround_time;  //周转时间
float weigtharound_time;//带权周转时间
}FCFS_time;
struct SJF_time{       //短作业优先
int finish_time;
int turnaround_time;
float weigtharound_time;
int flag;   }SJF_time;
struct RR_time{       //时间片轮转的结点
int finish_time;
int turnaround_time;
float weigtharound_time;
int flag_time;//赋值为进程的服务时间，为0则进程完成
}RR_time;
struct Pri_time{       //优先权非抢占式
int finish_time;
 int turnaround_time;
float weigtharound_time;
}Pri_time;
struct ProcessNode*next;
}ProcessNode,*Linklist;
void main() {
int choice;
Linklist  p,head;
Linklist read_information();
Linklist FCFS_scheduling(Linklist  head);
Linklist SJF_scheduling(Linklist  head);
Linklist RR_scheduling(Linklist  head);
Linklist Pri_scheduling(Linklist  head);
head=read_information();//读入进程的基本信息
do{
p=head->next;
printf("\n");

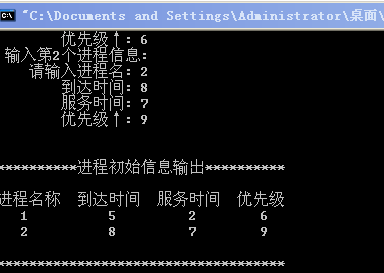

printf("**********进程初始信息输出********** \n"); //输出初始化后的进程基本信息
printf("\n");
printf("进程名称  ");
printf("到达时间  ");
printf("服务时间  ");
printf("优先级  ");
printf("\n");
while(p)   {
printf("   %c ",p->name);
printf("         %d     ",p->arrive_time);
printf("    %d     ",p->service_time);
printf("   %d ",p->priority);
printf("\n");       p=p->next;   }
printf("\n");
printf("************************************ \n");//输出进程的调用选择项
printf("\n");
printf("1、FCFS----先到先服务\n");
printf("2、SJF-----短作业优先\n");
printf("3、RR------时间片轮转\n");
printf("4、Pri-----优先权调度\n");
printf("5、退出\n");    printf("\n");
printf("************************************ \n");
printf("\n");
printf("请在1—5之间选择:  ");
scanf("%d",&choice);
printf("\n");
printf("\n");
switch(choice)
{
case 1:  FCFS_scheduling(head);
break;
case 2:  SJF_scheduling(head);
break;
case 3:  RR_scheduling(head);
break;
case 4:  Pri_scheduling(head);
break;
//      case 5:  exit();
}
}while(choice!=5);
}

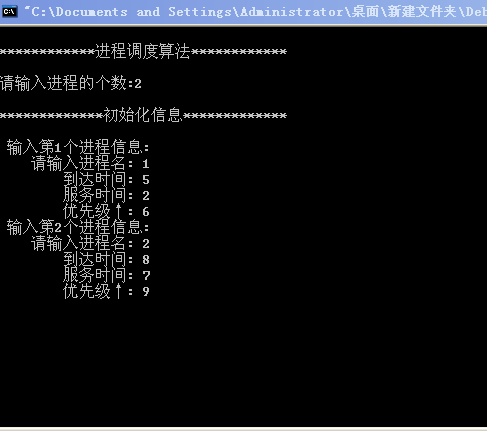

Linklist read_information()//进程读入函数
{
int i;
int num;
// ProcessNode
 Linklist pro;
Linklist p;
Linklist head;
printf("\n");
printf("************进程调度算法************ \n");
printf("\n");
printf("请输入进程的个数:");
scanf("%d",&num);
printf("\n");
printf("*************初始化信息************* \n");
printf("\n");
head=(Linklist)malloc(sizeof(ProcessNode));//头结点
head->next=NULL;
p=head;
for(i=1;i<=num;i++)   {
pro=(Linklist)malloc(sizeof(ProcessNode));//创建进程结点
printf(" 输入第%d个进程信息:\n",i);
printf("    请输入进程名: ");
fflush(stdin);
scanf("%c",&pro->name);
printf("        到达时间: ");
scanf("%d",&pro->arrive_time);
printf("        服务时间: ");
scanf("%d",&pro->service_time);
printf("        优先级↑: ");
scanf("%d",&pro->priority);
//pro->next=head->next;  head->next=pro;//逆序建链
p->next=pro;  p=pro;//顺序建链
//p++;
pro->next=NULL;
}
printf("\n");
return head;
}
Linklist FCFS_scheduling(Linklist head)//先到先服务算法函数
{
Linklist p;
Linklist q;//指向前一进程
p=head->next;
while(p) //初始化进程的完成时间、周转时间、带权周转时间，初值均赋为0
{
p->FCFS_time.finish_time=0;
 p->FCFS_time.turnaround_time=0;
p->FCFS_time.weigtharound_time=0;
p=p->next;
}
p=q=head->next;
p->FCFS_time.finish_time=p->arrive_time;//避免第一个进程到达时间不为0
while(p)
{
if(p->arrive_time<=q->FCFS_time.finish_time)//下一进程已到达，在等待中
{
p->FCFS_time.finish_time=(p->service_time)+(q->FCFS_time.finish_time);//服务时间
p->FCFS_time.turnaround_time=(p->FCFS_time.finish_time)-(p->arrive_time);//周转时间
p->FCFS_time.weigtharound_time=(float)(p->FCFS_time.turnaround_time)/(p->service_time);//带权周转时间
}
else
{
p->FCFS_time.finish_time=p->service_time+p->arrive_time;//服务时间
p->FCFS_time.turnaround_time=(p->FCFS_time.finish_time)-(p->arrive_time);//周转时间
p->FCFS_time.weigtharound_time=(float)(p->FCFS_time.turnaround_time)/(p->service_time);//带权周转时间
}
q=p;
p=p->next;
}
p=head->next;
printf("******************************** FCFS ******************************** \n");//输出先到先服务调度后的进程信息
printf("\n");
printf("进程名称  ");
printf("到达时间  ");
printf("服务时间  ");
printf("优先级  ");
printf("完成时间  ");
printf("周转时间  ");
printf("带权周转时间  ");
printf("\n");
while(p)
{
 printf("   %c ",p->name);
printf("         %d     ",p->arrive_time);
printf("    %d     ",p->service_time);
printf("   %d ",p->priority);
printf("       %d",p->FCFS_time.finish_time);
printf("        %d",p->FCFS_time.turnaround_time);
printf("          %0.2f",p->FCFS_time.weigtharound_time);
printf("\n");
p=p->next;    }
printf("\n");
printf("********************************************************************** \n");
printf("\n");
return head;
}
Linklist SJF_scheduling(Linklist  head)//短作业优先算法
{
Linklist p,r;
Linklist q;//指向前一进程结点
int num=0;//记录进程个数
int add_flag=0;//进程完成服务个数
int service_time_min;
int arrive_time;
int k;
p=head->next;//首元结点
while(p) //初始化进程的完成时间、周转时间、带权周转时间，初值均赋为0
{
p->SJF_time.finish_time=0;
p->SJF_time.turnaround_time=0;
p->SJF_time.weigtharound_time=0;
p->SJF_time.flag=0;
++num;
q=p;
p=p->next;
}
q->next=head->next;//将创建的进程队列变为循环队列
p=head->next;
q=p;
p->SJF_time.finish_time=p->arrive_time+p->service_time;
p->SJF_time.turnaround_time=(p->SJF_time.finish_time)-(p->arrive_time);//周转时间
p->SJF_time.weigtharound_time=(float)(p->SJF_time.turnaround_time)/(p->service_time);//带权周转时间
q->SJF_time.finish_time=p->SJF_time.finish_time;
p->SJF_time.flag=1;  add_flag=1;
p=p->next;
do{
if(p->SJF_time.flag==1){p=p->next;}
else if((p->arrive_time)>(q->SJF_time.finish_time))
{
service_time_min=p->service_time;
arrive_time=p->arrive_time;
while(p->arrive_time==arrive_time&&p->SJF_time.flag==0)//寻找最短的作业
{
if((p->next->service_time)<(p->service_time)){service_time_min=p->next->service_time;p=p->next;
}
else {p=p->next;}
}
p=q->next;
r=q;
while(p->service_time!=service_time_min){p=p->next;}//指针指向最短作业
p->SJF_time.finish_time=p->arrive_time+p->service_time;
p->SJF_time.flag=1;++add_flag;
p->SJF_time.turnaround_time=(p->SJF_time.finish_time)-(p->arrive_time);//周转时间
p->SJF_time.weigtharound_time=(float)(p->SJF_time.turnaround_time)/(p->service_time);//带权周转时间
q=p;
p=r->next;
}
else
{
k=0;
service_time_min=p->service_time;
while(((p->arrive_time)<=(q->SJF_time.finish_time))&&k<=num)//寻找最短的作业
{
if(p->SJF_time.flag==1)
{p=p->next;++k;}
else  if((p->SJF_time.flag!=1)&&((p->service_time)<service_time_min))
{
service_time_min=p->service_time;
p=p->next;++k;
}
else { p=p->next;++k; }
}
p=q->next;
r=q;
while(p->service_time!=service_time_min){p=p->next;}//指针指向最短作业
p->SJF_time.finish_time=q->SJF_time.finish_time+p->service_time;
p->SJF_time.turnaround_time=(p->SJF_time.finish_time)-(p->arrive_time);//周转时间
p->SJF_time.weigtharound_time=(float)(p->SJF_time.turnaround_time)/(p->service_time);//带权周转时间
p->SJF_time.flag=1;
++add_flag;
//q=p;p=p->next;
q=p;p=r->next;
}
}while(add_flag!=num);
for(p=head->next;num>0;num--)//断开循环队列
{
q=p;
p=p->next;
}
q->next=NULL;
p=head->next;//指向链首，输出短作业调度后的进程信息
printf("\n");
printf("******************************** SJF ********************************* \n");
printf("\n");
printf("进程名称  ");
printf("到达时间  ");
printf("服务时间  ");
printf("优先级  ");
printf("完成时间  ");
printf("周转时间  ");
printf("带权周转时间  ");
printf("\n");
while(p)
{
printf("   %c ",p->name);
printf("         %d     ",p->arrive_time);
printf("    %d     ",p->service_time);
printf("   %d ",p->priority);
printf("       %d",p->SJF_time.finish_time);
printf("        %d",p->SJF_time.turnaround_time);
printf("          %0.2f",p->SJF_time.weigtharound_time);
printf("\n");   p=p->next;    }
printf("\n");
printf("********************************************************************** \n");
printf("\n");
return head;
}
Linklist RR_scheduling(Linklist  head)//时间片轮转算法
{
Linklist q;//指向前一进程结点
Linklist p;
int q_time;//时间片大小
int num=0;//记录进程个数
int add_flag=0;//进程完成服务个数
printf("请输入时间片的大小:  ");
scanf("%d",&q_time);
p=head->next;
while(p) //初始化进程的完成时间、周转时间、带权周转时间，初值均赋为0
{
p->RR_time.finish_time=0;
p->RR_time.turnaround_time=0;
p->RR_time.weigtharound_time=0;
p->RR_time.flag_time=p->service_time;
q=p;
++num;
p=p->next;
}
q->next=head->next;//将创建的进程队列变为循环队列
p=head->next;
q->RR_time.finish_time=p->arrive_time;
do{
/* printf("\n");
printf("************************************************************** \n");
printf("   %c ",p->name);
printf("         %d     ",p->arrive_time);
printf("    %d     ",p->service_time);
printf("   %d ",p->priority);
printf("       %d",p->RR_time.finish_time);
printf("\n"); */
if((p->RR_time.flag_time)>(q_time))//服务时间大于时间片
{
p->RR_time.finish_time=(q->RR_time.finish_time)+(q_time);//累加完成时间
p->RR_time.flag_time=(p->RR_time.flag_time)-(q_time);
if((p->next->arrive_time)<=(p->RR_time.finish_time))//有进程等待
{
q=p;
p=p->next;
}
else     //当前进程未完成，无进程等待，指针不向后移
{ q=p; }
}
else if((p->RR_time.flag_time)==0)//进程已经完成
{
p=p->next;
}
else
{
p->RR_time.finish_time=(q->RR_time.finish_time)+(p->RR_time.flag_time);
p->RR_time.flag_time=0; ++add_flag;
p->RR_time.turnaround_time=(p->RR_time.finish_time)-(p->arrive_time);//周转时间
p->RR_time.weigtharound_time=(float)(p->RR_time.turnaround_time)/(p->service_time);//带权周转时间
if((p->next->arrive_time)<(p->RR_time.finish_time))//有进程等待
{ q=p;p=p->next; }
else     //当前进程完成，无进程等待，指针向后移
//{  q=p; q->RR_time.finish_time=p->next->arrive_time;  }
{p=p->next;q=p;q->RR_time.finish_time=p->arrive_time;}
}    }while(add_flag!=num);
//}while(p->RR_time.flag==0);
for(p=head->next;num>0;num--)//断开循环队列
{
q=p;p=p->next;
}
q->next=NULL;
p=head->next;//指向链首，输出时间片轮转调度后的进程信息
printf("\n");
printf("******************************** RR ********************************** \n");
printf("\n");
printf("进程名称  ");
printf("到达时间  ");
printf("服务时间  ");
printf("优先级  ");
printf("完成时间  ");
printf("周转时间  ");
printf("带权周转时间  ");
printf("\n");
while(p)
{
printf("   %c ",p->name);
printf("         %d     ",p->arrive_time);
printf("    %d     ",p->service_time);
printf("   %d ",p->priority);
printf("       %d",p->RR_time.finish_time);
printf("        %d",p->RR_time.turnaround_time);
printf("          %0.2f",p->RR_time.weigtharound_time);
printf("\n");
p=p->next;
}
printf("\n");
printf("********************************************************************** \n");
printf("\n");
return head; }
Linklist Pri_scheduling(Linklist  head)//优先权调度算法
{
printf("   优先权调度算法    \n");
return head;
}





转载于:https://www.cnblogs.com/money1995/p/5359506.html

PCB结构设计.
zxc1471的博客
11-05 726
一般PCB基本设计流程如下: 前期准备-&gt;PCB结构设计-&gt;PCB布局-&gt;布线-&gt;布线优化和丝印-&gt;网络和DRC检查和结构检查-&gt;制版.  第一:前期准备. 这包括准备元件库和原理图.“工欲善其事,必先利其器”,要做出一块好的板子,除了要设计好原理之外,还要画得好.在进行PCB设计之前,首先要准备好原理图SCH的元件库和PCB的元件库.PCB的元件库要求较...
PCB设计教程【入门篇】——PCB设计基础-PCB叠层结构
2501_91732643的博客
05-25 2808
本教程基于B站Expert电子实验室的PCB设计教学的整理，为个人学习记录，旨在帮助PCB设计新手入门。所有内容仅作学习交流使用，无任何商业目的。若涉及侵权，请随时联系，将会立即处理目录前言一、PCB 层叠的本质与分类二、立创 EDA 图层功能与应用导电层掩膜与标识层辅助设计层三、设计要点与学习建议。
PCB设计——基本结构
热门推荐
weixin_45365488的博客
01-14 2万+
印刷电路板（PCB）是电气系统，其电气特性与安装在其上的分立元件和器件一样复杂。PCB设计者需要对PCB的许多方面都有完全的控制权；然而，当前的技术对其几何结构和由此产生的电性能施加了限制和限制。
PCB设计基础——PCB结构、组成、叠层结构及设计流程
最新发布
weixin_51441955的博客
09-21 730
机械层：PCB板的外观，一般用于设置电路板的外形尺寸、数据标记、对齐标记、装配说明等机械信息。PCB材料的组成主要有PP半固态片和Core芯板两部分组成。阻焊层：保护铜电路，防止焊料流入不需要焊接的区域。多层：常用于直插焊盘、过孔等需要穿透每个层。丝印层：增加装配、局部覆盖增加绝缘性。锡膏层：用于SMT工艺刷锡浆。
操作系统双语阅读 - PCB数据结构
架构设计
10-28 1639
the PCB is expanded to include information for each thread. PCB（进程控制块）被扩展为线程存储信息。 PROCESS REPRESENTATION IN LINUX 进程在Linux中的表示 The process control block in the Linux operating system is represente...
零基础入门PCB设计 入门篇 第五章（PCB的结构与组成）
Zevalin的博客
06-03 2447
（1）PCB是英文Printed Circuit Board的缩写，中文名称为印制电路板，又称印刷电路板、印刷线路板，是电子元器件电气连接的提供者。（2）PCB根据其基板材料的不同而不同，可分为高频微波板、金属基板，铝基板、铁基板、铜基板、双面板及多层板。
PCB结构与组成
m0_58323186的博客
11-16 2183
这些丝印具有重要的功能，它们可以帮助标识电子元件的位置、数值、型号等信息，以及元件的方向和正确的安装方式。在铜层上面覆盖油墨层，油墨层覆盖住铜层上面不需要焊接的线路，防止PCB上的线路和其他的金属、焊锡或者其它的导电物体接触导致短路，起到绝缘及保护铜层作用，选择性露出焊接需要的铜PAD、IC等。元件通过PCB上的引线孔，用焊锡焊接固定在PCB上，印制导线把焊盘连接起来，实现元件在电路中的电气连接。埋孔：埋孔可以是激光钻孔也可以是机械钻孔，指位于印刷线路板内层的连接孔，它不会延伸到线路板的表面。
PCB板的多层定义讲解
07-20
在EDA软件中，有很多专业术语，它们往往带有特定的定义和用途，尤其是对于PCB设计中常见的多层板设计。本篇内容将对PCB板中的多层定义进行详细讲解。 首先，我们需要了解PCB（Printed Circuit Board）板的多层结构...
边界扫描技术在PCB结构测试中的应用.pdf
07-25
边界扫描技术在PCB结构测试中的应用主要包括以下几个方面： 1. 测试电路的结构形式：边界扫描技术通过将测试电路置于芯片内部，利用芯片的输入输出管脚进行信号的输入输出。通过在芯片内部设置的边界扫描单元，可以...
pcb线路板组成结构介绍
07-23
### PCB线路板组成结构详细介绍 #### 一、概述 PCB（Printed Circuit Board），即印制电路板，是电子产品中的重要组成部分，它通过在绝缘基材上预先按预定设计形成电路或装配电路，实现电子元器件之间的电气连接。...
PCB电路板抄板定义及发展历史
08-21
电路板抄板的过程通常包括以下几个步骤：首先，通过对实物电路板的仔细观察和分析，获取PCB文件，这包括线路布局、走线路径、层叠结构等信息。然后，通过飞针测试等手段确认电路板的工作性能，确保所有组件和连接的...
小甲鱼《零基础入门学习Python》课堂笔记
12-04
小甲鱼《零基础入门学习Python》课堂笔记，内容详实，里面还有代码
PCB叠层结构的布局
09-30
随着高速电路的不断涌现，PCB板的复杂度也越来越高，为了避免电气因素的干扰，信号层和电源层必须分离，所以就牵涉到多层PCB的设计。在多层板的设计中，对于叠层的安排显得尤为重要。一个好的叠层设计方案将会大大减小EMI及串扰的影响，本文具体分析了叠层设计如何影响高速电路的电气性能。
PCB板材结构介绍（z）
gioc的专栏
09-27 2968
原文地址：http://www.emsym.com/blog/?p=1672Prepreg&amp;corePrepreg：半固化片，又称预浸材料，是用树脂浸渍并固化到中间程度(B 阶)的薄片材料。半固化片可用作多层印制板的内层导电图形的黏结材料和层间绝缘。在层压时，半固化片的环氧树脂融化、流动、凝固，将各层电路毅合在一起，并形成可靠的绝缘层。core:芯板，芯板是一种硬质的、有特定厚度的、两面包...
task_structde(PCB)的结构剖析
Xiao__Tian__的博客
06-01 2845
进程是处于执行期的程序以及它所管理的资源（如打开的文件、挂起的信号、进程状态、地址空间等等）的总称。注意，程序并不是进程，实际上两个或多个进程不仅有可能执行同一程序，而且还有可能共享地址空间等资源。每一个进程都有一个进程描述符，具体是task_struct结构体存储相关的信息,task_struct就是我们通常所说的PCB（进程控制块，控制进程的唯一手段）。
PCB板材及叠层结构
enfengguo的博客
05-17 1万+
PCB板材结构基础知识PPPrepreg:         半固化片，又称预浸材料，是用树脂浸渍并固化到中间程度（B阶）的薄片材料，半固化片可用作多层印制板的内层内层导电图形的粘结材料和层间绝缘，在层压时，半固化的环氧树脂融化、流动、凝固，将各层电路粘合在一起，并形成可靠的绝缘层。CORECore:    芯板，芯板是一种硬质的，有一定厚度的，两面包铜的板材，是构成印制板的基础材料。我们常用的板材是
PCB设计基础
Hzq19371921220的博客
07-15 3790
选择顶层或底层绘制焊盘（红色部分），选择丝印层绘制丝印（黄色部分），阻焊层用系统自动设定的数值（紫色部分）。设置元件属性，利用工具进行绘制，放置引脚，保存元件，再绘制原理图时调出新建元件库即可使用该设定元件。设计-原理图转PCB（没有直接转化功能的，通过导出导入原理图网络表转化为PCB）模块化布局，先确定模块位置，再对模块内布局进行调整。泪滴：导线连接处圆弧过渡（工具-泪滴）差分信号：两个信号振幅相同，相位相反，提高抗干扰能力。晶振处不铺铜（放置-禁止区域-多层）尽量避免90度和锐角。
详谈PCB电路板结构系列之PCB材料组成笔记
科技眼之家
10-24 1万+
可能有一些硬件工程师会画PCB，但是对于PCB的构造，缺模模糊糊，对PCB的板层结构没有清晰地认知，我认为，会画PCB，不仅仅就局限于对简单的PCB的绘制，要在高层的PCB有所提升，但前提要了解PCB板的结构构成，这样才能更好的去绘制PCB。 下面就讲一下,PCB板的结构基础知识，分为三个系列为PCB材料组成、PCB层叠设计、PCB阻抗计算。对于PCB的信号完整性方面的知识，在后续的系列文章中会有所介绍。 本次所讲的是PCB的材料组成： PCB材料的组成主要有PP半固态...
【PCB】PCB基础知识
weixin_42098658的博客
08-07 9099
1、PCB的结构组成 1.1、PCB的组成和概念 1.2、PCB内部结构 1.3、PCB易混淆的概念 2、层(Layer)的概念 2.1、层的分类 2.2、常用层的分类 3、元件与封装 3.1、元件符号和封装 3.2 焊盘大小 4、PCB工艺简介 4.1、工艺概览 4.2、双面板工艺 4.3、多层板工艺 4.4、工艺极限
PCB结构是什么意思
09-15
<think> 嗯，用户的问题是关于PCB结构的定义。根据用户提供的引用内容，我需要整理出一个清晰、准确的定义。 用户引用的资料很全面：[1]提到了PCB板面设计和布局，[2]介绍了阻焊层的作用，[3]详细说明了各层的功能。这些内容都很关键。 PCB的结构定义应该包含这几个核心要素： - 物理堆叠：就像引用[3]说的"导电层-绝缘层"交替叠加构成 - 功能分层：信号层、电源/地层、阻焊层、丝印层等各有特定作用 - 机械结构：板框、安装孔等机械定位元素 - 安全设计：阻焊层防止短路，就像引用[2]强调的保护功能 用户可能是电子工程新手，所以定义要避免太专业的术语。上次回答已经提到过叠层设计，这次可以延续"三明治"这个比喻。 需要特别注意引用[3]里的设计要点，尤其是多层板的规划逻辑，这对理解结构意义很重要。不过用户当前只问定义，这些细节可以放在后续问题里。 安全方面要突出阻焊层的作用，引用[2]说得很清楚：不仅是绝缘，还能保护铜层不被氧化。这点在定义里必须包含。 用户没明确说学习目的，但引用[3]提到"入门建议"，可能暗示需要实践指导。所以定义之后可以补充些设计注意事项，比如板框层决定外形这种实用知识。 </think> PCB结构（Printed Circuit Board Structure）指印刷电路板的物理组成和分层设计，其核心定义可概括为： ### **PCB结构定义** PCB结构是指由**导电层（铜箔）**、**绝缘基材**和**功能性涂层**按特定顺序堆叠构成的复合体，通过精确的层间定位实现电气互连与机械支撑。其本质是**电气功能与物理结构的集成设计**，包含以下关键要素： --- ### **核心组成（参考引用[2][3]）** 1. **导电层（信号/电源层）** - **信号层**（如顶层/底层）：布设导线、焊盘，实现元器件互连。 - **电源/地层**：多层板中专设的完整铜平面，提供低阻抗供电回路（如VCC/GND层）[^3]。 2. **绝缘基材** - 常用FR-4环氧树脂等材料，隔离导电层并提供机械强度。 3. **功能性涂层** - **阻焊层**：覆盖非焊接区域的绝缘油墨（如绿色/黑色），防止短路和氧化[^2][^3]。 - **丝印层**：标注元件参数、极性标记（如白色文字/符号）。 - **钢网层**：定义锡膏涂覆区域，用于贴片焊接[^3]。 4. **机械结构** - **板框层**：精确标注PCB外形切割边界（如浅紫色线条）。 - **安装孔/定位孔**：固定螺丝孔、接插件定位孔等[^1][^3]。 --- ### **设计逻辑（引用[1][3]）** - **分层规划**：根据电路复杂度设计叠层（如4层板典型结构：`信号-地-电源-信号`），优化信号完整性与EMC性能[^3]。 - **区域划分**：区分布线区与非布线区（如螺丝孔周围禁止布线）[^1]。 - **3D集成**：通过3D外壳层预览装配干涉，确保与外部结构兼容[^3]。 --- ### **PCB结构示意图（简化）** ```plain |-----------------------------| | 丝印层 (元件标识) | |-----------------------------| | 阻焊层 (开窗露出焊盘) | |-----------------------------| | 顶层信号层 (导线/焊盘) | |-----------------------------| | 绝缘基材 (FR-4) | |-----------------------------| | 内部电源层 (完整铜平面) | ← 多层板特有 |-----------------------------| | 内部地层 (完整铜平面) | |-----------------------------| | 绝缘基材 (FR-4) | |-----------------------------| | 底层信号层 (导线/焊盘) | |-----------------------------| | 阻焊层 + 钢网层 | |-----------------------------| ``` --- ### **设计意义** PCB结构直接影响电路的**电气性能**（如阻抗控制）、**散热效率**（铜厚与层数）和**可靠性**（机械应力分布）[^3]。例如： - 高频电路需增加地层减少干扰； - 大电流设计需加厚铜箔或开窗散热。 ---
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
