本文介绍了一个简单的Verilog计数器程序设计，通过时钟信号控制计数器递增，实现了基本的计数功能，并介绍了如何进行仿真验证。

这次再写个简单的verilog程序计数器

module counter();

reg clk;
reg[3:0] count;

initial
begin
        clk = 0;
        count = 0;
        #100 $finish;
end

initial
begin
        $dumpfile("test.vcd");
        $dumpvars();
        //$monitor("time= %d clk = %b count=%d", //这句用在命令行下面监控的                　　　//　　　$time,clk,count);                   //不过有了gtkwave能省则省了

                                              //为此我还为这个段录制了宏 o(︶︿︶)o 太懒了

    end

always @(clk)
begin
        count = count + 1;
end

always
    #1 clk = ~clk;

endmodule

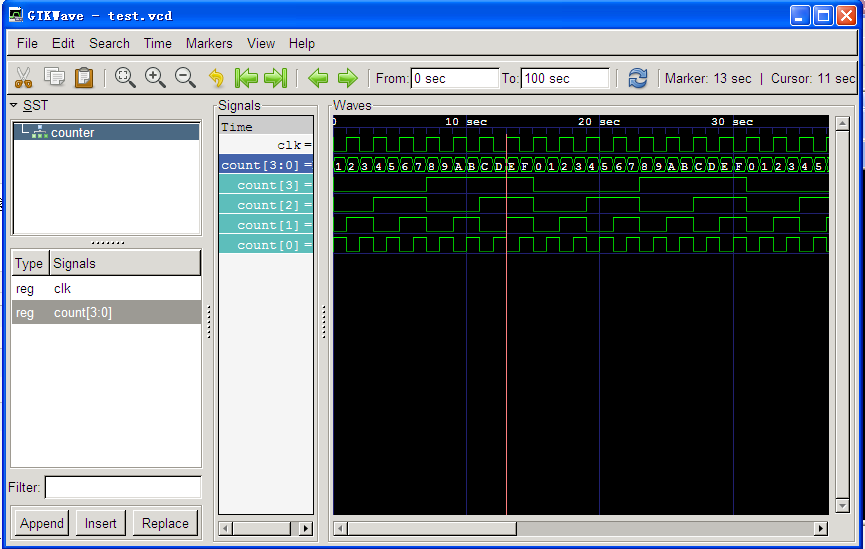

代码还是很简单每次过一个时钟计数器就增加一,由于计数器只使用了四个寄存器所以只能到达`4'b1111`也就是15,仿真结果如下:

由于代码太简单了测试程序和实现程序都放在同一个模块中.以后慢慢的会拆开来的.

OVER!
