【目标】

剑灵GPA

【思路】

1




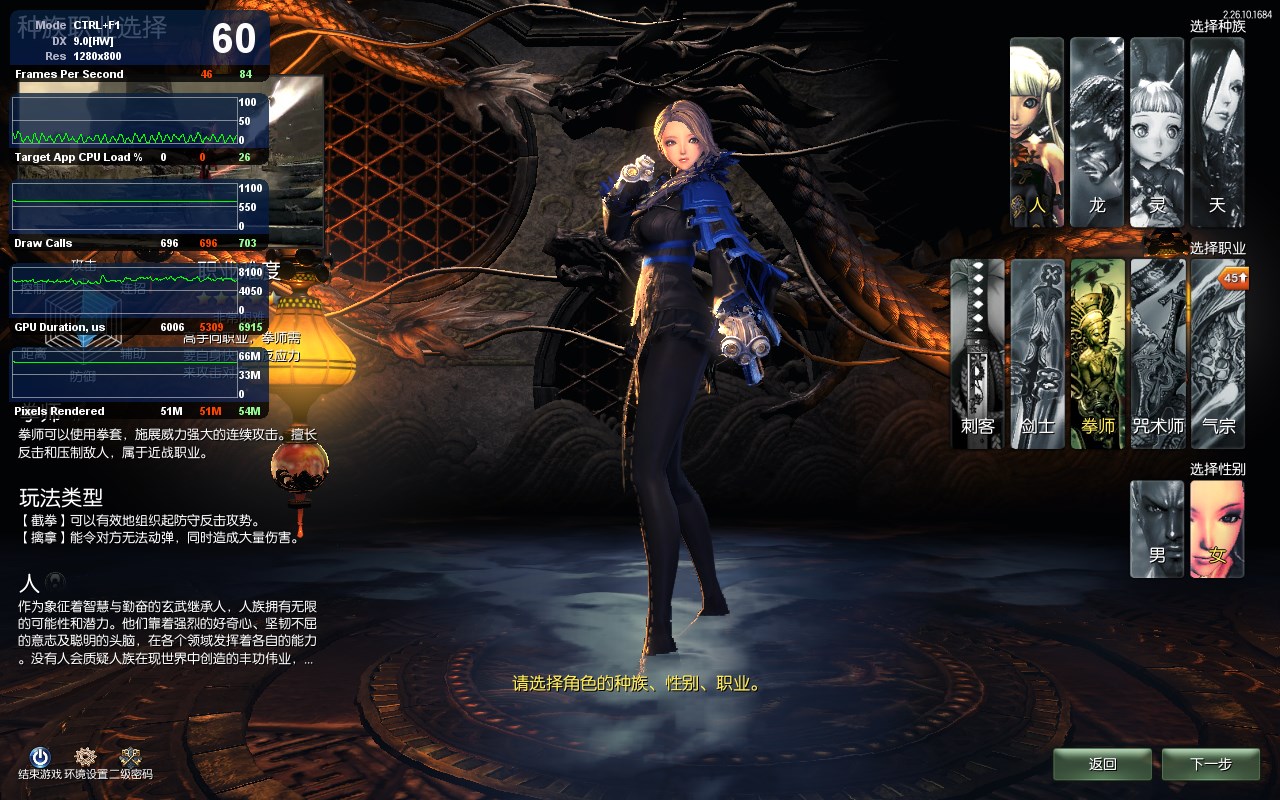

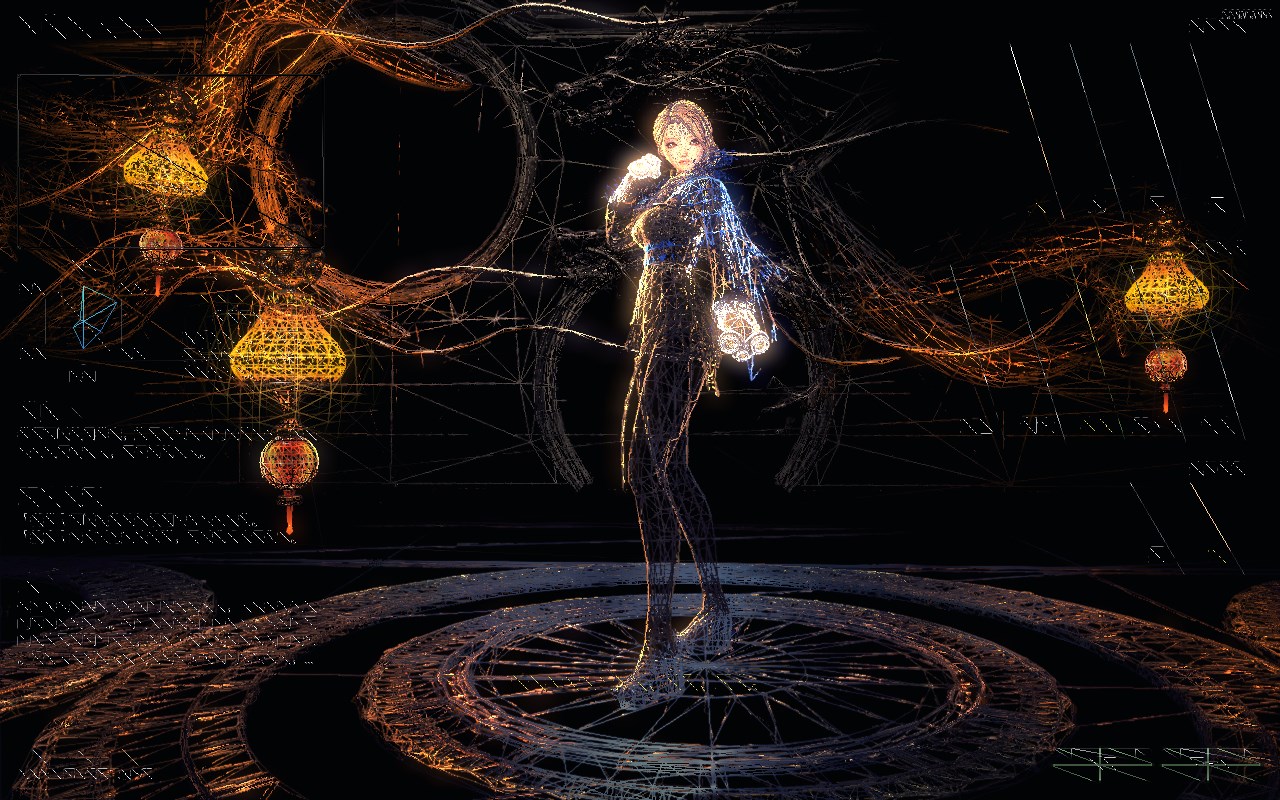

2 绘制角色DrawCall

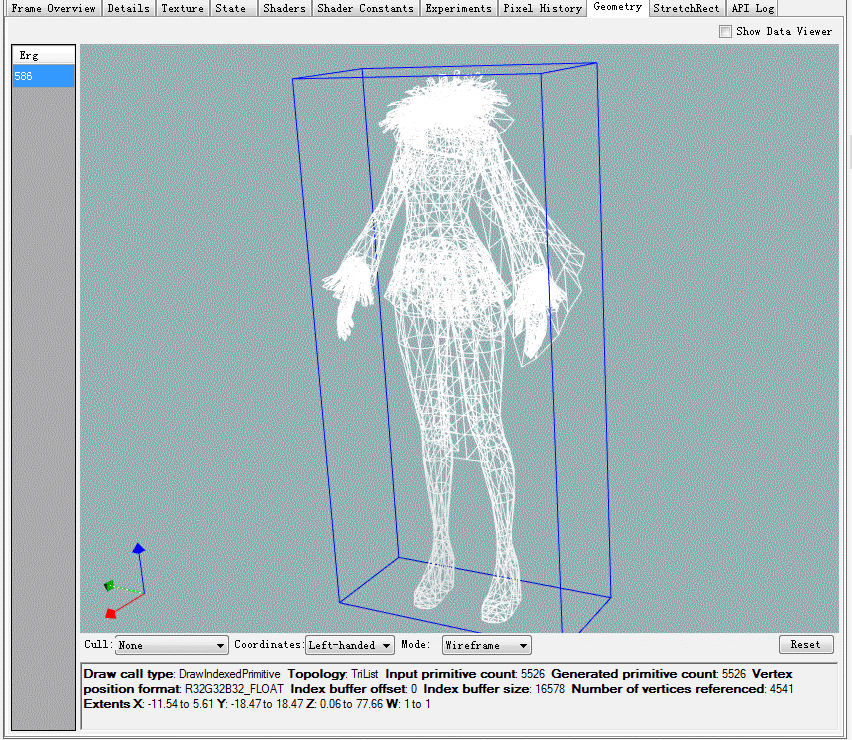

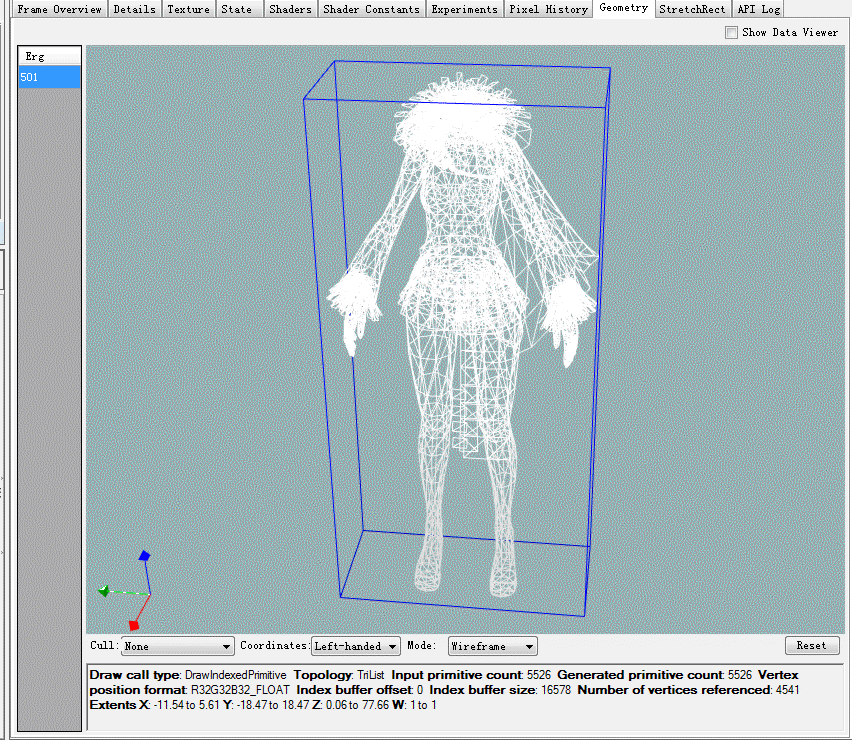

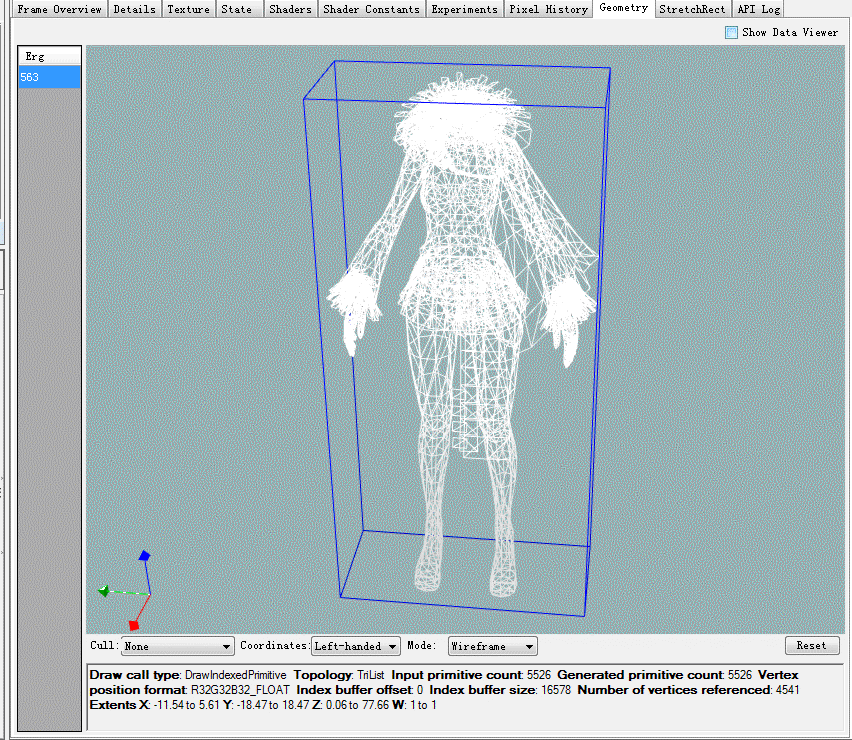

body 5526面片

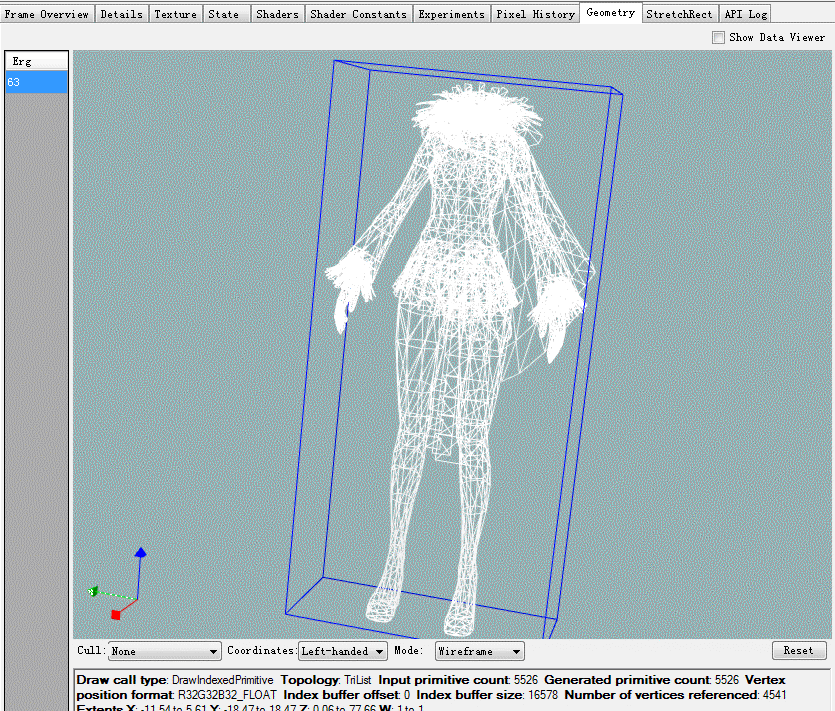

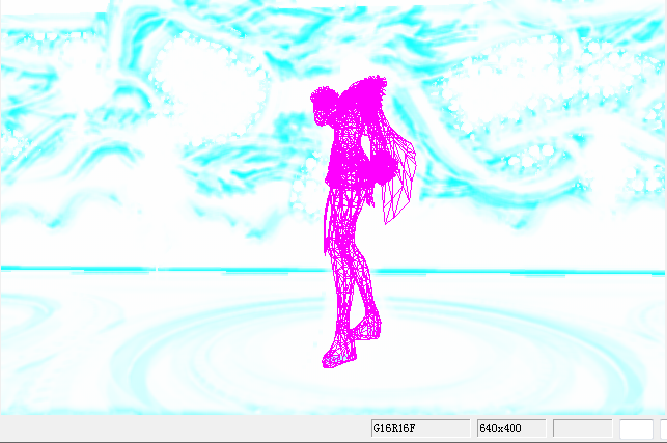

2.1【第一个DrawCall】63

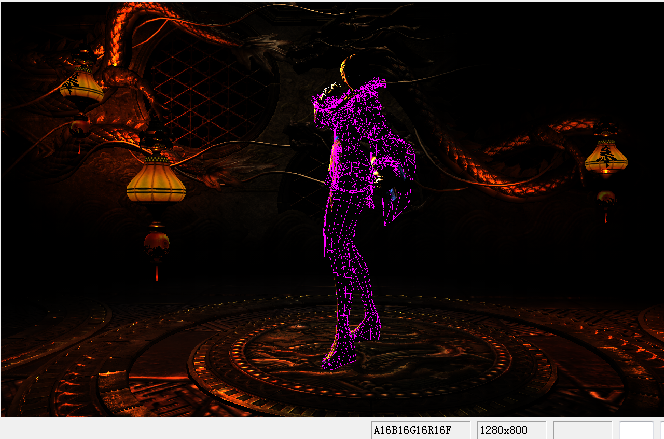

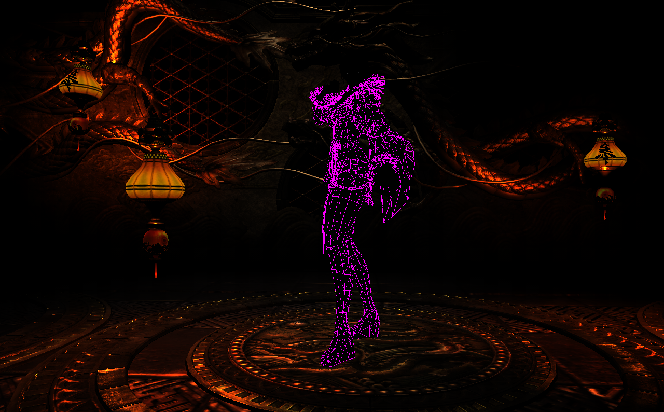

RT



这个DrawCall PS VS 参数列表

VS

//
// Generated by Microsoft (R) HLSL Shader Compiler 9.29.952.3111
//
// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4 CameraPosition;
//   float4x4 LocalToWorld;
//   float4x4 ViewProjectionMatrix;
//   float3x3 WorldToLocal;
//
//
// Registers:
//
//   Name                 Reg   Size
//   -------------------- ----- ----
//   ViewProjectionMatrix c0       4
//   CameraPosition       c4       1
//   BoneMatrices         c5     225
//   LocalToWorld         c230     4
//   WorldToLocal         c234     3
//


应该是这个usf

\Engine\Shaders\GpuSkinVertexFactory.usf


PS

//
// Generated by Microsoft (R) HLSL Shader Compiler 9.29.952.3111
//
// Parameters:
//
//   float4 AmbientColorAndSkyFactor;
//   float NormalShadingOnly;
//   sampler2D SceneColorTexture;
//   float4 ScreenPositionScaleBias;
//   sampler2D Texture2D_0;
//   sampler2D Texture2D_1;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_3;
//   sampler2D Texture2D_4;
//   sampler2D Texture2D_5;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   samplerCUBE TextureCube_0;
//   float4 UniformVector_0;
//   float4 UniformVector_1;
//   float4 UniformVector_2;
//   float4 UniformVector_3;
//   float4 UniformVector_4;
//   float4 UniformVector_5;
//   float4 UniformVector_6;
//   float4 UniformVector_7;
//   float4 UniformVector_8;
//   float3 vecCustomAmbient;
//   float4 vecFadeFogColor;
//
//
// Registers:
//
//   Name                     Reg   Size
//   ------------------------ ----- ----
//   vecCustomAmbient         c0       1
//   ScreenPositionScaleBias  c1       1
//   NormalShadingOnly        c4       1
//   UniformVector_0          c5       1
//   UniformVector_1          c6       1
//   UniformVector_2          c7       1
//   UniformVector_3          c8       1
//   UniformVector_4          c9       1
//   UniformVector_5          c10      1
//   UniformVector_6          c11      1
//   UniformVector_7          c12      1
//   UniformVector_8          c13      1
//   vecFadeFogColor          c14      1
//   AmbientColorAndSkyFactor c15      1
//   SceneColorTexture        s0       1
//   Texture2D_0              s1       1
//   Texture2D_1              s2       1
//   Texture2D_2              s3       1
//   Texture2D_3              s4       1
//   Texture2D_4              s5       1
//   Texture2D_5              s6       1
//   Texture2D_6              s7       1
//   Texture2D_7              s8       1
//   TextureCube_0            s9       1
//

\Engine\Shaders\BasePassPixelShader.usf


小结：基础DrawCall


2.2【第二个DrawCall】246

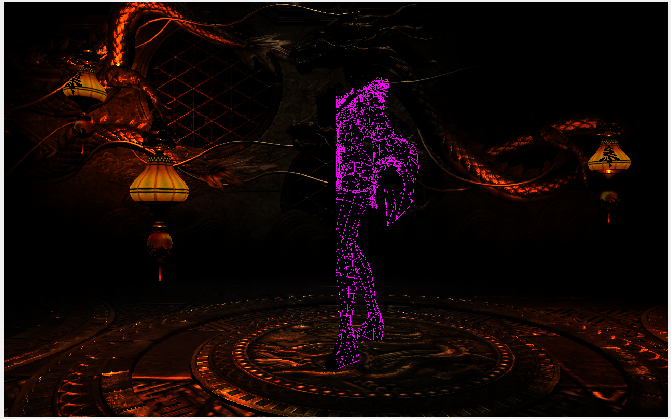

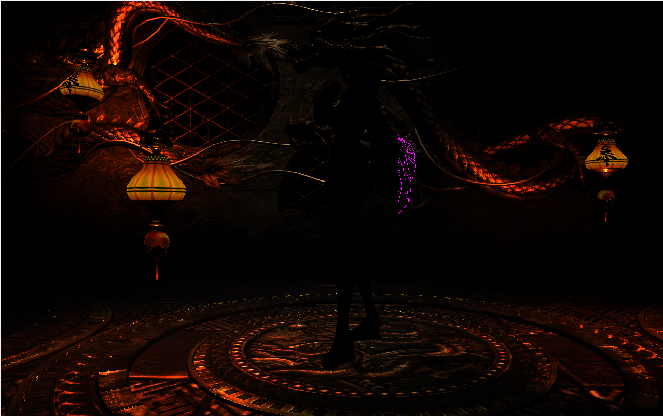

RT


VS

// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4 CameraPosition;
//   float3 LightDirection;
//   float4x4 LocalToWorld;
//   float4x4 ViewProjectionMatrix;
//   float3x3 WorldToLocal;
//
//
// Registers:
//
//   Name                 Reg   Size
//   -------------------- ----- ----
//   ViewProjectionMatrix c0       4
//   CameraPosition       c4       1
//   BoneMatrices         c5     225
//   LocalToWorld         c230     4
//   WorldToLocal         c234     3
//   LightDirection       c237     1
//


PS

// Parameters:
//
//   sampler2D LightAttenuationTexture;
//   float3 LightColor;
//   float NormalShadingOnly;
//   float NvStereoEnabled;
//   sampler2D NvStereoFixTexture;
//   float4 ScreenPositionScaleBias;
//   sampler2D Texture2D_0;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_5;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   sampler2D Texture2D_8;
//   samplerCUBE TextureCube_0;
//   float TwoSidedSign;
//   float UniformScalar_10;
//   float UniformScalar_11;
//   float UniformScalar_5;
//   float UniformScalar_8;
//   float UniformScalar_9;
//   float4 UniformVector_0;
//   float4 UniformVector_10;
//   float4 UniformVector_2;
//   float4 UniformVector_6;
//   float4 UniformVector_7;
//   float4 UniformVector_8;
//   float4 UniformVector_9;
//
//
// Registers:
//
//   Name                    Reg   Size
//   ----------------------- ----- ----
//   TwoSidedSign            c0       1
//   ScreenPositionScaleBias c1       1
//   NvStereoEnabled         c3       1
//   NormalShadingOnly       c4       1
//   UniformVector_0         c5       1
//   UniformVector_2         c6       1
//   UniformVector_6         c7       1
//   UniformVector_7         c8       1
//   UniformVector_8         c9       1
//   UniformVector_9         c10      1
//   UniformVector_10        c11      1
//   UniformScalar_5         c12      1
//   UniformScalar_8         c13      1
//   UniformScalar_9         c14      1
//   UniformScalar_10        c15      1
//   UniformScalar_11        c16      1
//   LightColor              c17      1
//   LightAttenuationTexture s0       1
//   NvStereoFixTexture      s1       1
//   Texture2D_0             s2       1
//   Texture2D_2             s3       1
//   Texture2D_5             s4       1
//   Texture2D_6             s5       1
//   Texture2D_7             s6       1
//   Texture2D_8             s7       1
//   TextureCube_0           s8       1
//


小结：和第二次Shader一样

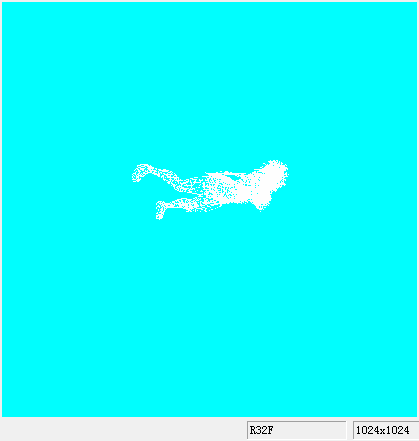

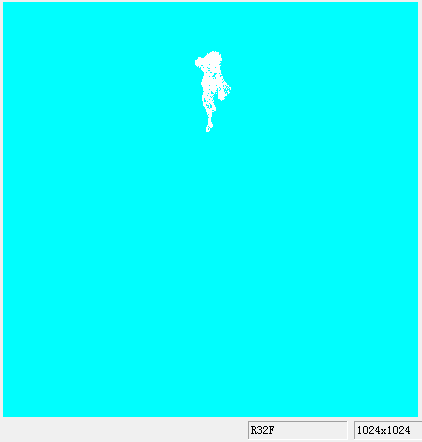

2.3【第三个DrawCall】291

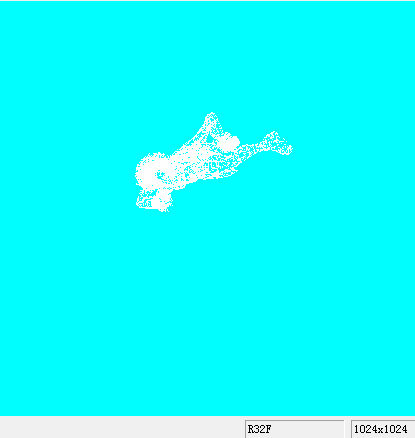

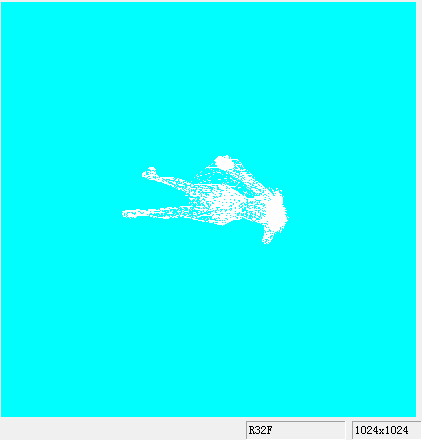

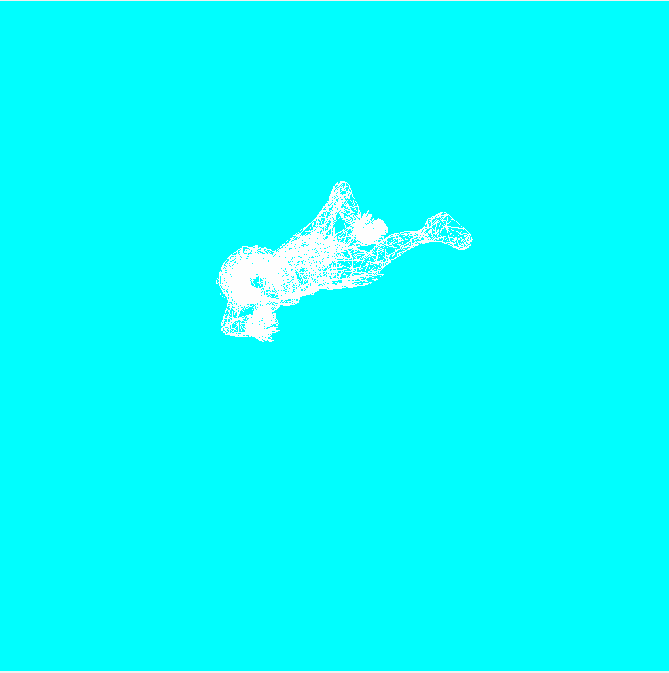

RT大小：1024*1024



VS

// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4x4 LocalToWorld;
//   float4x4 ProjectionMatrix;
//
//
// Registers:
//
//   Name             Reg   Size
//   ---------------- ----- ----
//   BoneMatrices     c5     225
//   LocalToWorld     c230     4
//   ProjectionMatrix c234     4
//


PS

// Parameters:
//
//   float DepthBias;
//   float InvMaxSubjectDepth;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   float4 UniformVector_2;
//
//
// Registers:
//
//   Name               Reg   Size
//   ------------------ ----- ----
//   UniformVector_2    c0       1
//   InvMaxSubjectDepth c4       1
//   DepthBias          c5       1
//   Texture2D_2        s0       1
//   Texture2D_6        s1       1
//   Texture2D_7        s2       1
//

\Engine\Shaders\ShadowDepthCommon.usf


小结：阴影深度绘制

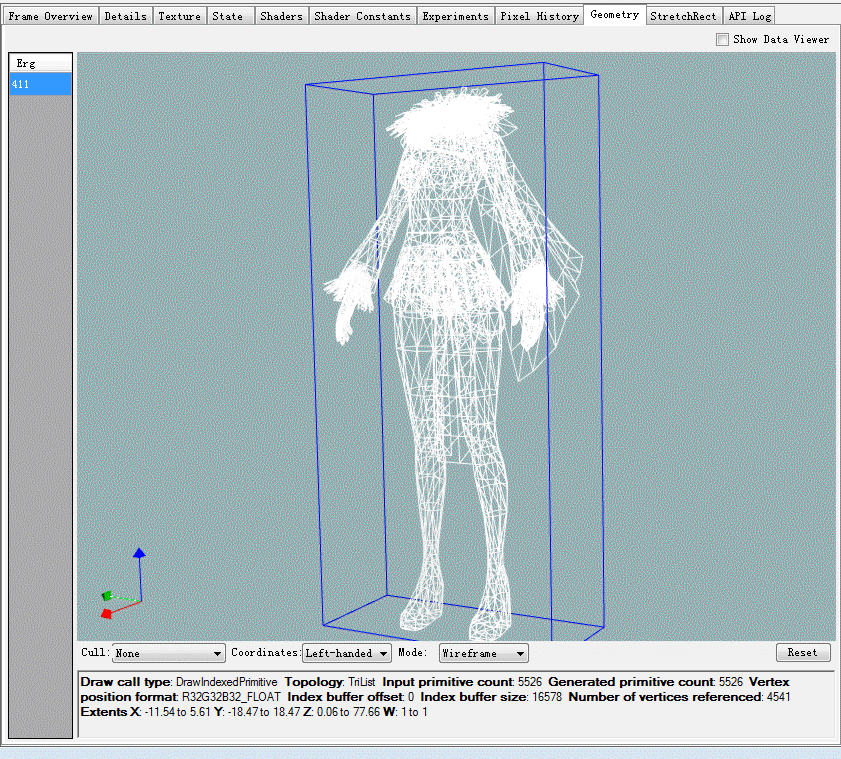

2.4【第四个DrawCall】411

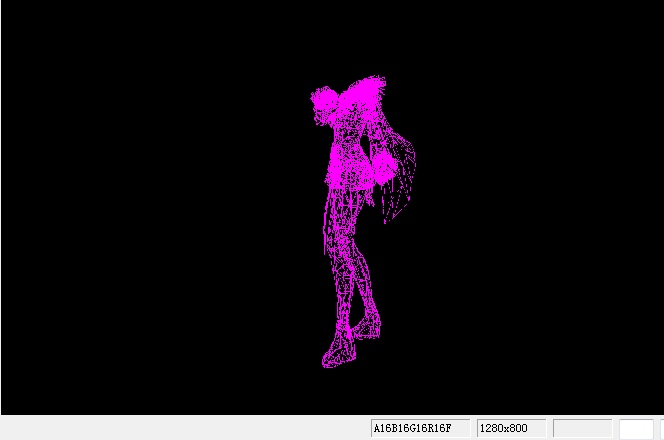

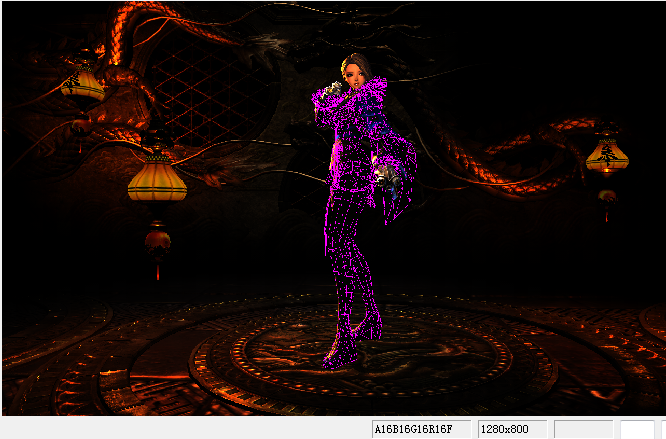

RT



VS

//
// Generated by Microsoft (R) HLSL Shader Compiler 9.29.952.3111
//
// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4 CameraPosition;
//   float3 LightDirection;
//   float4x4 LocalToWorld;
//   float4x4 ViewProjectionMatrix;
//   float3x3 WorldToLocal;
//
//
// Registers:
//
//   Name                 Reg   Size
//   -------------------- ----- ----
//   ViewProjectionMatrix c0       4
//   CameraPosition       c4       1
//   BoneMatrices         c5     225
//   LocalToWorld         c230     4
//   WorldToLocal         c234     3
//   LightDirection       c237     1
//


PS

// Parameters:
//
//   sampler2D LightAttenuationTexture;
//   float3 LightColor;
//   float NormalShadingOnly;
//   float NvStereoEnabled;
//   sampler2D NvStereoFixTexture;
//   float4 ScreenPositionScaleBias;
//   sampler2D Texture2D_0;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_5;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   sampler2D Texture2D_8;
//   samplerCUBE TextureCube_0;
//   float TwoSidedSign;
//   float UniformScalar_10;
//   float UniformScalar_11;
//   float UniformScalar_5;
//   float UniformScalar_8;
//   float UniformScalar_9;
//   float4 UniformVector_0;
//   float4 UniformVector_10;
//   float4 UniformVector_2;
//   float4 UniformVector_6;
//   float4 UniformVector_7;
//   float4 UniformVector_8;
//   float4 UniformVector_9;
//
//
// Registers:
//
//   Name                    Reg   Size
//   ----------------------- ----- ----
//   TwoSidedSign            c0       1
//   ScreenPositionScaleBias c1       1
//   NvStereoEnabled         c3       1
//   NormalShadingOnly       c4       1
//   UniformVector_0         c5       1
//   UniformVector_2         c6       1
//   UniformVector_6         c7       1
//   UniformVector_7         c8       1
//   UniformVector_8         c9       1
//   UniformVector_9         c10      1
//   UniformVector_10        c11      1
//   UniformScalar_5         c12      1
//   UniformScalar_8         c13      1
//   UniformScalar_9         c14      1
//   UniformScalar_10        c15      1
//   UniformScalar_11        c16      1
//   LightColor              c17      1
//   LightAttenuationTexture s0       1
//   NvStereoFixTexture      s1       1
//   Texture2D_0             s2       1
//   Texture2D_2             s3       1
//   Texture2D_5             s4       1
//   Texture2D_6             s5       1
//   Texture2D_7             s6       1
//   Texture2D_8             s7       1
//   TextureCube_0           s8       1
//


小结：灯光相关的



2.5【第五个DrawCall】 422

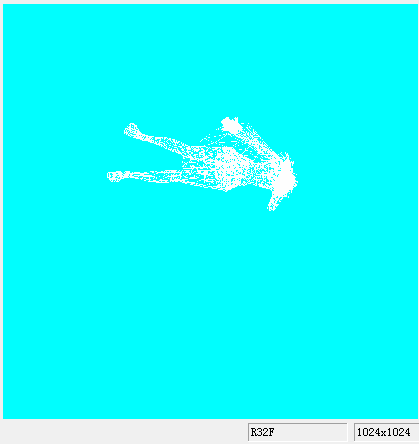

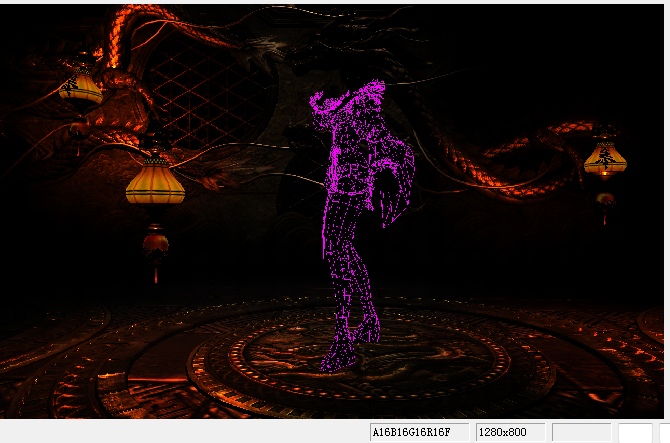

RT


VS

// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4x4 LocalToWorld;
//   float4x4 ProjectionMatrix;
//
//
// Registers:
//
//   Name             Reg   Size
//   ---------------- ----- ----
//   BoneMatrices     c5     225
//   LocalToWorld     c230     4
//   ProjectionMatrix c234     4
//


PS

// Parameters:
//
//   float DepthBias;
//   float InvMaxSubjectDepth;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   float4 UniformVector_2;
//
//
// Registers:
//
//   Name               Reg   Size
//   ------------------ ----- ----
//   UniformVector_2    c0       1
//   InvMaxSubjectDepth c4       1
//   DepthBias          c5       1
//   Texture2D_2        s0       1
//   Texture2D_6        s1       1
//   Texture2D_7        s2       1
//


小结：和第五次一样

2.6【第六个DrawCall】442




RT 全屏大小



VS

// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4 CameraPosition;
//   float4 LightPositionAndInvRadius;
//   float4x4 LocalToWorld;
//   float4x4 ViewProjectionMatrix;
//   float3x3 WorldToLocal;
//
//
// Registers:
//
//   Name                      Reg   Size
//   ------------------------- ----- ----
//   ViewProjectionMatrix      c0       4
//   CameraPosition            c4       1
//   BoneMatrices              c5     225
//   LocalToWorld              c230     4
//   WorldToLocal              c234     3
//   LightPositionAndInvRadius c237     1
//


PS

// Parameters:
//
//   sampler2D LightAttenuationTexture;
//   float4 LightColorAndFalloffExponent;
//   float NormalShadingOnly;
//   float NvStereoEnabled;
//   sampler2D NvStereoFixTexture;
//   float4 ScreenPositionScaleBias;
//   sampler2D Texture2D_0;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_5;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   sampler2D Texture2D_8;
//   samplerCUBE TextureCube_0;
//   float TwoSidedSign;
//   float UniformScalar_10;
//   float UniformScalar_11;
//   float UniformScalar_5;
//   float UniformScalar_8;
//   float UniformScalar_9;
//   float4 UniformVector_0;
//   float4 UniformVector_10;
//   float4 UniformVector_2;
//   float4 UniformVector_6;
//   float4 UniformVector_7;
//   float4 UniformVector_8;
//   float4 UniformVector_9;
//
//
// Registers:
//
//   Name                         Reg   Size
//   ---------------------------- ----- ----
//   TwoSidedSign                 c0       1
//   ScreenPositionScaleBias      c1       1
//   NvStereoEnabled              c3       1
//   NormalShadingOnly            c4       1
//   UniformVector_0              c5       1
//   UniformVector_2              c6       1
//   UniformVector_6              c7       1
//   UniformVector_7              c8       1
//   UniformVector_8              c9       1
//   UniformVector_9              c10      1
//   UniformVector_10             c11      1
//   UniformScalar_5              c12      1
//   UniformScalar_8              c13      1
//   UniformScalar_9              c14      1
//   UniformScalar_10             c15      1
//   UniformScalar_11             c16      1
//   LightColorAndFalloffExponent c17      1
//   LightAttenuationTexture      s0       1
//   NvStereoFixTexture           s1       1
//   Texture2D_0                  s2       1
//   Texture2D_2                  s3       1
//   Texture2D_5                  s4       1
//   Texture2D_6                  s5       1
//   Texture2D_7                  s6       1
//   Texture2D_8                  s7       1
//   TextureCube_0                s8       1
//


小结：有灯光位置参数


2.7【第七个DrawCall】481



RT



小结：上面一样


2.8【第八个DrawCall】490



RT 全屏大小 只绘制了一部分像素



VS

// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4 CameraPosition;
//   float4 LightPositionAndInvRadius;
//   float4x4 LocalToWorld;
//   float4x4 ViewProjectionMatrix;
//   float3x3 WorldToLocal;
//
//
// Registers:
//
//   Name                      Reg   Size
//   ------------------------- ----- ----
//   ViewProjectionMatrix      c0       4
//   CameraPosition            c4       1
//   BoneMatrices              c5     225
//   LocalToWorld              c230     4
//   WorldToLocal              c234     3
//   LightPositionAndInvRadius c237     1
//


PS

// Parameters:
//
//   sampler2D LightAttenuationTexture;
//   float4 LightColorAndFalloffExponent;
//   float NormalShadingOnly;
//   float NvStereoEnabled;
//   sampler2D NvStereoFixTexture;
//   float4 ScreenPositionScaleBias;
//   sampler2D Texture2D_0;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_5;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   sampler2D Texture2D_8;
//   samplerCUBE TextureCube_0;
//   float TwoSidedSign;
//   float UniformScalar_10;
//   float UniformScalar_11;
//   float UniformScalar_5;
//   float UniformScalar_8;
//   float UniformScalar_9;
//   float4 UniformVector_0;
//   float4 UniformVector_10;
//   float4 UniformVector_2;
//   float4 UniformVector_6;
//   float4 UniformVector_7;
//   float4 UniformVector_8;
//   float4 UniformVector_9;
//
//
// Registers:
//
//   Name                         Reg   Size
//   ---------------------------- ----- ----
//   TwoSidedSign                 c0       1
//   ScreenPositionScaleBias      c1       1
//   NvStereoEnabled              c3       1
//   NormalShadingOnly            c4       1
//   UniformVector_0              c5       1
//   UniformVector_2              c6       1
//   UniformVector_6              c7       1
//   UniformVector_7              c8       1
//   UniformVector_8              c9       1
//   UniformVector_9              c10      1
//   UniformVector_10             c11      1
//   UniformScalar_5              c12      1
//   UniformScalar_8              c13      1
//   UniformScalar_9              c14      1
//   UniformScalar_10             c15      1
//   UniformScalar_11             c16      1
//   LightColorAndFalloffExponent c17      1
//   LightAttenuationTexture      s0       1
//   NvStereoFixTexture           s1       1
//   Texture2D_0                  s2       1
//   Texture2D_2                  s3       1
//   Texture2D_5                  s4       1
//   Texture2D_6                  s5       1
//   Texture2D_7                  s6       1
//   Texture2D_8                  s7       1
//   TextureCube_0                s8       1
//

\Engine\Shaders\DynamicLightingCommon.usf


小结：和第6个差不多 动态灯光计算相关


2.9【第九个DrawCall】501




RT



小结： 和上次DrawCall方式一样,只是相机位置不同



2.10【第十次DrawCall】531



RT



VS

// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4 CameraPosition;
//   float4 LightPositionAndInvRadius;
//   float4x4 LocalToWorld;
//   float4x4 ViewProjectionMatrix;
//   float3x3 WorldToLocal;
//
//
// Registers:
//
//   Name                      Reg   Size
//   ------------------------- ----- ----
//   ViewProjectionMatrix      c0       4
//   CameraPosition            c4       1
//   BoneMatrices              c5     225
//   LocalToWorld              c230     4
//   WorldToLocal              c234     3
//   LightPositionAndInvRadius c237     1
//


PS

// Parameters:
//
//   sampler2D LightAttenuationTexture;
//   float4 LightColorAndFalloffExponent;
//   float NormalShadingOnly;
//   float NvStereoEnabled;
//   sampler2D NvStereoFixTexture;
//   float4 ScreenPositionScaleBias;
//   sampler2D Texture2D_0;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_5;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   sampler2D Texture2D_8;
//   samplerCUBE TextureCube_0;
//   float TwoSidedSign;
//   float UniformScalar_10;
//   float UniformScalar_11;
//   float UniformScalar_5;
//   float UniformScalar_8;
//   float UniformScalar_9;
//   float4 UniformVector_0;
//   float4 UniformVector_10;
//   float4 UniformVector_2;
//   float4 UniformVector_6;
//   float4 UniformVector_7;
//   float4 UniformVector_8;
//   float4 UniformVector_9;
//
//
// Registers:
//
//   Name                         Reg   Size
//   ---------------------------- ----- ----
//   TwoSidedSign                 c0       1
//   ScreenPositionScaleBias      c1       1
//   NvStereoEnabled              c3       1
//   NormalShadingOnly            c4       1
//   UniformVector_0              c5       1
//   UniformVector_2              c6       1
//   UniformVector_6              c7       1
//   UniformVector_7              c8       1
//   UniformVector_8              c9       1
//   UniformVector_9              c10      1
//   UniformVector_10             c11      1
//   UniformScalar_5              c12      1
//   UniformScalar_8              c13      1
//   UniformScalar_9              c14      1
//   UniformScalar_10             c15      1
//   UniformScalar_11             c16      1
//   LightColorAndFalloffExponent c17      1
//   LightAttenuationTexture      s0       1
//   NvStereoFixTexture           s1       1
//   Texture2D_0                  s2       1
//   Texture2D_2                  s3       1
//   Texture2D_5                  s4       1
//   Texture2D_6                  s5       1
//   Texture2D_7                  s6       1
//   Texture2D_8                  s7       1
//   TextureCube_0                s8       1
//


小结：和第七次 一样




2.11【第十一次DrawCall】537



RT



VS

// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4 CameraPosition;
//   float4 LightPositionAndInvRadius;
//   float4x4 LocalToWorld;
//   float4x4 ViewProjectionMatrix;
//   float3x3 WorldToLocal;
//
//
// Registers:
//
//   Name                      Reg   Size
//   ------------------------- ----- ----
//   ViewProjectionMatrix      c0       4
//   CameraPosition            c4       1
//   BoneMatrices              c5     225
//   LocalToWorld              c230     4
//   WorldToLocal              c234     3
//   LightPositionAndInvRadius c237     1
//


PS

// Parameters:
//
//   sampler2D LightAttenuationTexture;
//   float4 LightColorAndFalloffExponent;
//   float NormalShadingOnly;
//   float NvStereoEnabled;
//   sampler2D NvStereoFixTexture;
//   float4 ScreenPositionScaleBias;
//   sampler2D Texture2D_0;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_5;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   sampler2D Texture2D_8;
//   samplerCUBE TextureCube_0;
//   float TwoSidedSign;
//   float UniformScalar_10;
//   float UniformScalar_11;
//   float UniformScalar_5;
//   float UniformScalar_8;
//   float UniformScalar_9;
//   float4 UniformVector_0;
//   float4 UniformVector_10;
//   float4 UniformVector_2;
//   float4 UniformVector_6;
//   float4 UniformVector_7;
//   float4 UniformVector_8;
//   float4 UniformVector_9;
//
//
// Registers:
//
//   Name                         Reg   Size
//   ---------------------------- ----- ----
//   TwoSidedSign                 c0       1
//   ScreenPositionScaleBias      c1       1
//   NvStereoEnabled              c3       1
//   NormalShadingOnly            c4       1
//   UniformVector_0              c5       1
//   UniformVector_2              c6       1
//   UniformVector_6              c7       1
//   UniformVector_7              c8       1
//   UniformVector_8              c9       1
//   UniformVector_9              c10      1
//   UniformVector_10             c11      1
//   UniformScalar_5              c12      1
//   UniformScalar_8              c13      1
//   UniformScalar_9              c14      1
//   UniformScalar_10             c15      1
//   UniformScalar_11             c16      1
//   LightColorAndFalloffExponent c17      1
//   LightAttenuationTexture      s0       1
//   NvStereoFixTexture           s1       1
//   Texture2D_0                  s2       1
//   Texture2D_2                  s3       1
//   Texture2D_5                  s4       1
//   Texture2D_6                  s5       1
//   Texture2D_7                  s6       1
//   Texture2D_8                  s7       1
//   TextureCube_0                s8       1
//


小结：


2.12【第十二次DrawCall】548




RT



小结：阴影绘制相关





2.13【第十三次DrawCall】555



RT





2.14【第十四个DrawCall】563



RT



VS

// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4 CameraPosition;
//   float4 LightPositionAndInvRadius;
//   float4x4 LocalToWorld;
//   float4x4 ViewProjectionMatrix;
//   float3x3 WorldToLocal;
//
//
// Registers:
//
//   Name                      Reg   Size
//   ------------------------- ----- ----
//   ViewProjectionMatrix      c0       4
//   CameraPosition            c4       1
//   BoneMatrices              c5     225
//   LocalToWorld              c230     4
//   WorldToLocal              c234     3
//   LightPositionAndInvRadius c237     1
//


PS

// Parameters:
//
//   sampler2D LightAttenuationTexture;
//   float4 LightColorAndFalloffExponent;
//   float NormalShadingOnly;
//   float NvStereoEnabled;
//   sampler2D NvStereoFixTexture;
//   float4 ScreenPositionScaleBias;
//   sampler2D Texture2D_0;
//   sampler2D Texture2D_2;
//   sampler2D Texture2D_5;
//   sampler2D Texture2D_6;
//   sampler2D Texture2D_7;
//   sampler2D Texture2D_8;
//   samplerCUBE TextureCube_0;
//   float TwoSidedSign;
//   float UniformScalar_10;
//   float UniformScalar_11;
//   float UniformScalar_5;
//   float UniformScalar_8;
//   float UniformScalar_9;
//   float4 UniformVector_0;
//   float4 UniformVector_10;
//   float4 UniformVector_2;
//   float4 UniformVector_6;
//   float4 UniformVector_7;
//   float4 UniformVector_8;
//   float4 UniformVector_9;
//
//
// Registers:
//
//   Name                         Reg   Size
//   ---------------------------- ----- ----
//   TwoSidedSign                 c0       1
//   ScreenPositionScaleBias      c1       1
//   NvStereoEnabled              c3       1
//   NormalShadingOnly            c4       1
//   UniformVector_0              c5       1
//   UniformVector_2              c6       1
//   UniformVector_6              c7       1
//   UniformVector_7              c8       1
//   UniformVector_8              c9       1
//   UniformVector_9              c10      1
//   UniformVector_10             c11      1
//   UniformScalar_5              c12      1
//   UniformScalar_8              c13      1
//   UniformScalar_9              c14      1
//   UniformScalar_10             c15      1
//   UniformScalar_11             c16      1
//   LightColorAndFalloffExponent c17      1
//   LightAttenuationTexture      s0       1
//   NvStereoFixTexture           s1       1
//   Texture2D_0                  s2       1
//   Texture2D_2                  s3       1
//   Texture2D_5                  s4       1
//   Texture2D_6                  s5       1
//   Texture2D_7                  s6       1
//   Texture2D_8                  s7       1
//   TextureCube_0                s8       1
//


小结：和第八次一样


2.15【第十五个DrawCall】586


RT


VS
// Parameters:
//
//   float4x3 BoneMatrices[75];
//   float4x4 LocalToWorld;
//   float4x4 ViewProjectionMatrix;
//
//
// Registers:
//
//   Name                 Reg   Size
//   -------------------- ----- ----
//   ViewProjectionMatrix c0       4
//   BoneMatrices         c5     225
//   LocalToWorld         c230     4
//


PS 填充模型像素为固定一个颜色（红色？）
//
// Generated by Microsoft (R) HLSL Shader Compiler 9.29.952.3111
    ps_3_0
    def c0, 1, 0, 0, 0
    mov oC0, c0.xyyy
// approximately 1 instruction slot used



小结：全屏的，填充像素为指定值



3 RT变化集合


















【步骤】

1 先编译【!BuildAll】

【注】先把SYSTEM文件夹该为非只读属性，编译生成的dll等文件要覆盖，



void USkelControlHitPlacement::CalculateNewBoneTransforms(INT BoneIndex, USkeletalMeshComponent* SkelComp, TArray<FBoneAtom>& OutBoneTransforms)
{
    check(BoneIndex != 0);
....
}


2



3



4







转载于:https://www.cnblogs.com/username/p/5862007.html

UE4入门实例13（制作外发光材质及TwoSidedSign、VertexNormalWS节点）
Unity3d 攻城师一枚
02-28 4792
#1 外发光效果展示 #2 TwoSidedSign节点展示 #3 VertexNormalWS节点展示 #1 外发光效果 材质球设置 Blending Mode设置为Mask，因为我们不需要全部外发光 Shading Model设置为Unit，因为我们需要的是自发光材质，且不受到光照的影响 设置为双面渲染，防止看穿模 蓝图编程 #2 TwoSidedSign节点 #3 VertexNormalWS节点 呼吸效果蓝图编程 ...
虚幻UE 材质-材质编辑器节点2
UE成长之路，欢迎大家的关注！
01-09 1734
本篇主要对ReflectionVector HDR全景效果展示Material Parameter Collection材质参数集的实时修改材质TwoSideSign和VertexNormalWS顶点对物体描边的实现要多用材质实例、材质参数和材质函数，这些可以让你的内容更加灵活。材质好难啊！！！
【UE】UE中的Shadow技术
kuangben2000的博客
11-11 1707
bDrawingStaticMeshes分支，因此导致了两者的结果不一致，而之所以会存在这种区别，是因为两者的PrimitiveSceneInfo->StaticMeshes数据不同，NestedCube具有这个数据，而角色这个数据是空的，这个数据对应的是StaticMesh的数据，角色添加的是SkeletalMesh，因此这里是空的，那么StaticMesh就不能打开Self Mesh了吗？另外，由于阴影的计算会考虑遮蔽程度，因此可以十分容易的得到较好的软影效果，右下角的图可以很好的说明这个问题。
UE4阴影【类说明】
一个字
04-09 1257
struct FSortedShadowMapAtlas { FShadowMapRenderTargetsRefCounted RenderTargets; TArray<FProjectedShadowInfo*, SceneRenderingAllocator> Shadows; }; struct FSortedShadowMaps { /** Visible shadows sorted by their shadow depth map render target. */ .
材质 “Glow 效果” 的实现【UE4】
热门推荐
ShaderJoy 的兴趣技术杂货铺
03-09 1万+
效果如下：（由于对上传图片大小有限制，所以GIF截图质量下降严重）算法较简单，首先来看 Emissive color 部分：就是将对实现准备好的三张纹理进行线性插值，其中 Mask 为遮罩纹理接着再来看 Emissive Color 部分:算法也很简单，即随着时间的变化，经过变化的常量颜色和遮罩纹理进行线性插值，然后结果传入 Emissive Color总览图最后，附上 UE4 自动生成 HLSL
剑灵自动吃符_ahk剑灵_剑灵_
10-01
标题中的“剑灵自动吃符_ahk剑灵_剑灵_”暗示了这是一个关于《剑灵》游戏的自动化脚本，使用了AutoHotkey（AHK）编程语言来实现。AutoHotkey是一种流行的Windows自动化工具，允许用户通过编写脚本来创建热键、宏以及...
剑灵辅助工具 可以力士起手抓，小琴重复弹，星术自动延时天启等
最新发布
01-01
剑灵辅助工具 可以力士起手抓，小琴重复弹，星术自动延时天启等
剑灵卡刀程序源代码
07-04
【标题】"剑灵卡刀程序源代码"指的是一个用于网络游戏《剑灵》中的辅助工具，它的主要功能可能是帮助玩家在游戏中实现自动攻击，也就是所谓的"卡刀"技巧。这种技巧通常利用游戏机制，在特定时间点进行快速连续的攻击...
剑灵32位登录服务器维护,(32位系统可稳定运行剑灵）剑灵客户端发生错误的解决办法...
weixin_39860108的博客
08-12 2156
问题现象：剑灵的青春不删档测开始后，有收到用户反馈游戏过程中突然报错，游戏自动关闭的情况。反馈比较多的报错情况如下图：解决办法：通过重新分配“虚拟空间地址”的划分方式来赋予剑灵等应用程序更多的内存分配。一 WIN7 32BIT (4G内存或以上)(2G内存请升级硬件)目前推荐使用WIN7 32位方案来解决，兼容性更好。官方已经给出解决办法，修改用户地址空间。下载附件里的P处理以管理员身份在客户机...
剑灵小狐狸模型
01-01
《剑灵小狐狸模型》是一款专为游戏人物模型设计打造的3D模型资源。这款模型在游戏设计领域中被广泛运用，为设计师提供了丰富的创作素材，帮助他们构建生动且具有吸引力的游戏角色。以下是对该模型及其相关文件的详细...
D3D12渲染技术之编译Shader
海洋个人博客
09-17 5130
很多人只知道写Shader，但是并不了解DX或者OpenGL是如何编译Shader的，我们写的Shader是一种文本文件，它可以被DX或者OpenGL读取，说明它们提供了接口编译Shader。3D引擎都与DX或者OpenGL相关的，本篇博客就给读者介绍如何编译Shader的。 在Direct3D中，必须首先将着色器程序编译为可移植字节码， 然后，图形驱动程序将采用此字节码并将其再次编译为系统GP...
（159）材质表达式参考资料
革命队伍的螺丝钉
05-28 1726
此页面提供材质编辑器中所有可用材质表达式节点的参考资料。材质表达式是虚幻引擎 4 中的构建块，用来创建功能完整的材质。每一个材质表达式都是独立的黑匣，它输出一个或多个特定值的集合，或者对一个或多个输入执行单一操作，然后输出该操作的结果。 参数 某些材质表达式是参数，这意味着它们的值可在包含该参数的基本材质的材质实例中修改（在某些情况下，可在运行时进行动态修改）。您应通过 参数名称（Pa
FXC 配置
学海无涯，快乐行舟
09-13 4116
1. 确保$(DX_SDK)\Utilities\bin\x86在可执行目录中； 2.右键点击.fx文件 -> 属性，分别修改命令行、说明和输出为： 命令行：fxc /Fc /Od /Zi /T fx_2_0 /Fo "$(InputDir)$(InputName).fxo" "$(InputFileName)" 说明：fxc compile for debug: $(InputFileNa
（162）常量表达式
革命队伍的螺丝钉
05-29 919
输出值在编辑器中设置后或在游戏开始时设置后通常保持不变的表达式。 Constant（常量） Constant（常量）表达式输出单个浮点值。这是最常用的表达式之一，并可连接到任何输入，而不必考虑该输入所需的通道数。例如，如果您将一个常量连接到需要 3 个矢量的输入，那么该常量值将用于全部 3 个元素。提供单个数值时，使用说明区域中的小三角形图标来折叠节点可能非常有用。
HLSL高级顶点着色语言基础(2)
Baesky的专栏
08-18 2023
<br />着色器输出<br />    顶点和像素着色器提供的数据供其后的图形管线使用.输出关联用于指定着色器产生的数据如何链接给下一阶段的输入.举例来说,顶点着色器的输出关联将顶点着色程序运算得到的结果链接到像素着色器的输入关联上.<br />    顶点着色器输出关联用于将着色器连接到像素着色器和光栅阶段.POSITION输出是每个顶点必须输出给光栅器而不暴露给像素着色器的数据,<br />TEXCOORDn和COLORn表示输出用于像素着色器进行插值.<br />    像素着色器输出关联将其输出颜
ue4不同光照模型
阿拉平平的专栏
11-28 4538
EngineTypes.h里，不同光照模型定义： UENUM() enum EMaterialShadingModel { MSM_Unlit UMETA(DisplayName=&amp;quot;Unlit&amp;quot;), MSM_DefaultLit UMETA(DisplayName=&amp;quot;Default Lit&amp;quot;), MSM_Subsurface UMETA(DisplayName=&amp
Unreal Engine 4 卡通轮廓线（Toon Outlines）教程 之 反转网格法（Inverted Mesh）
开发游戏的老王
12-22 2487
原文|《Unreal Engine 4 Toon Outlines Tutorial》 作者|Tommy Tran Apr 2 2018 阅读时长|25分钟 内容难度|入门级 文章目录开始吧反转网格法（Inverted Mesh）创建反转网格材质复制网格 译者注： 本教程提供了范例工程，如果需要可以到原文网站免费注册并下载 所谓“卡通轮廓线”，指的就是渲染时环绕在对象上的线。和卡通着色类似，轮廓线能够让你的游戏更加具有风格化。让你的对象看起来像是用笔或墨手绘的一样。拥有此风格的游戏比如：大神（Oka.
剑灵网游资源提取工具——模型与贴图
《剑灵》模型+贴图提取器是一款专门用于提取网络游戏《剑灵》中的三维模型和纹理贴图的工具。《剑灵》是由韩国游戏开发商NCsoft开发的一款MMORPG（大型多人在线角色扮演游戏），以其高品质的游戏画面和独特的东方...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
