Echarts图表数据一般都是从后台数据库实时取数据的 传输数据大多采用JSON数据格式

本文通过springmvc来拦截数据请求 完成数据显示

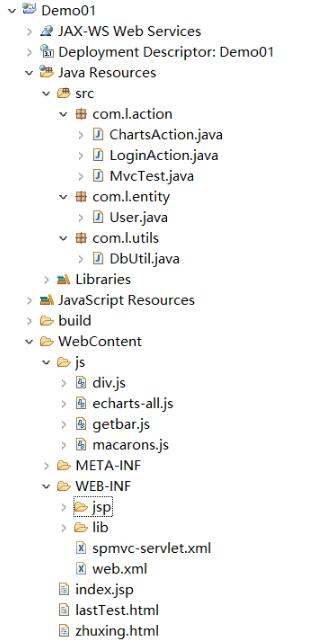

以下是工程目录

该工程在一个springmvc的基础代码上搭建 其中action类中只有ChartsAction有关

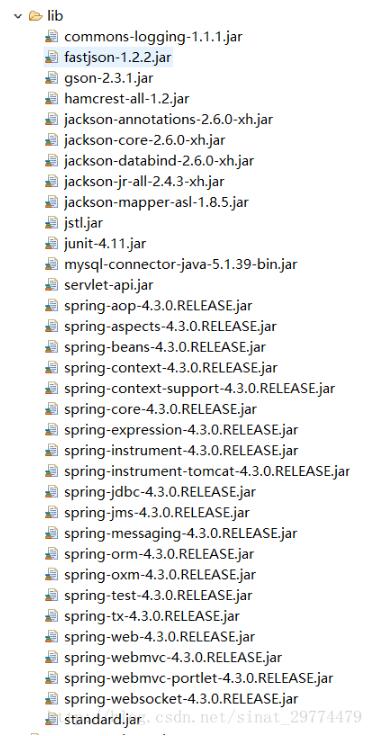

其中用到的包有 其中有部分没用到的spring包 不影响使用

因为本文会介绍两种json传输办法 jackjson和fastjson 所有两种的包都有插入

1. 新建项目 导入所需jar包

2. 新建显示界面html文件 zhuxing.html

在此工程中采用封装函数填充的方式建立图表

将option封装成独立函数 div当做容器 可以根据注入的option改变表格

Insert title here

//初始化表格

var myChart = echarts.init(document.getElementById('main'), 'macarons');

//载入option配置

myChart.setOption(getlinebar());

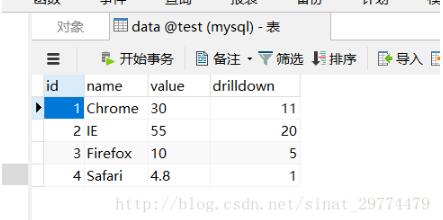

3.新建所需数据库 注入所需数据

这是不同浏览器在市场的占比

4.配置springmvc

echarts采用ajax请求获取json数据 通过springmvc进行拦截

首先在web.xml加入servlet

xmlns="http://xmlns.jcp.org/xml/ns/javaee"

xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee

http://xmlns.jcp.org/xml/ns/javaee/web-app_3_1.xsd"

id="WebApp_ID" version="3.1">

springmvc

org.springframework.web.servlet.DispatcherServlet

contextConfigLocation

/WEB-INF/spmvc-servlet.xml

1

springmvc

*.do

需要特别注意 *.do 可以解决静态资源无法加载的情况 总共有三种方法解决

接下来新建spmvc-servlet.xml来配置 这是使用Jackjson的配置文件

xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:mvc="http://www.springframework.org/schema/mvc"

xmlns:context="http://www.springframework.org/schema/context"

xsi:schemaLocation="

http://www.springframework.org/schema/beans

http://www.springframework.org/schema/beans/spring-beans-4.2.xsd

http://www.springframework.org/schema/mvc

http://www.springframework.org/schema/mvc/spring-mvc-4.2.xsd

http://www.springframework.org/schema/context

http://www.springframework.org/schema/context/spring-context-4.2.xsd">

class="org.springframework.http.converter.StringHttpMessageConverter">

text/plain;charset=UTF-8

class="org.springframework.http.converter.json.MappingJackson2HttpMessageConverter">

class="org.springframework.web.servlet.mvc.annotation.AnnotationMethodHandlerAdapter">

class="org.springframework.web.servlet.view.InternalResourceViewResolver">

5.数据库连接以及数据获取

因为要从数据库取数据 新建com.l.utils.DbUtil.java 来获取数据连接

package com.l.utils;

import java.sql.Connection;

import java.sql.DriverManager;

import java.sql.ResultSet;

import java.sql.Statement;

public class DbUtil {

/*

* private String dbUrl = "jdbc:mysql://localhost:3306/test"; private String

* dbUserName = "root"; private String dbPassword = "1234"; private String

* jdbcName = "com.mysql.jdbc.Driver";

*/

public Connection getcon() {

try {

Class.forName("com.mysql.jdbc.Driver");

Connection con = DriverManager.getConnection("jdbc:mysql://localhost:3306/test", "root", "1234");

System.out.println("success");

return con;

} catch (Exception e) {

// TODO Auto-generated catch block

e.printStackTrace();

return null;

}

}

public void close(Connection con, Statement sm, ResultSet rs) {

try {

// 关闭。后面获取的对象先关闭。

if (rs != null)

rs.close();

if (sm != null)

sm.close();

if (con != null)

con.close();

} catch (Exception e) {

e.printStackTrace();

}

}

}

根据需要扫描的包 新建目录 com.l.action.ChartsAction.java 使用注解@ResponseBody

package com.l.action;

import java.sql.Connection;

import java.sql.ResultSet;

import java.util.ArrayList;

import java.util.HashMap;

import java.util.List;

import java.util.Map;

import org.springframework.stereotype.Controller;

import org.springframework.web.bind.annotation.RequestMapping;

import org.springframework.web.bind.annotation.RequestMethod;

import org.springframework.web.bind.annotation.ResponseBody;

import com.l.utils.DbUtil;

@Controller

public class ChartsAction {

@RequestMapping(value = "/hello", method = RequestMethod.GET)

@ResponseBody

public List> getbar() {

Connection con = null;

String sql = null;

DbUtil dbutil = new DbUtil();

try {

con = dbutil.getcon();

java.sql.Statement st = con.createStatement();

sql = "select * from data";

ResultSet rs = st.executeQuery(sql);

List> list = new ArrayList>();

while (rs.next()) {

System.out.println(

rs.getString(1) + " " + rs.getString(2) + " " + rs.getString(3) + " " + rs.getString(4));

Map map = new HashMap();

map.put("name", rs.getString(2));

map.put("value", Double.parseDouble(rs.getString(3)));

map.put("drilldown", Double.parseDouble(rs.getString(4)));

list.add(map);

}

return list;

} catch (Exception e) {

// TODO Auto-generated catch block

e.printStackTrace();

}

return null;

}

}

在地址栏数据http://localhost:8080/Demo01/hello.do来测试是否能够显示传出的json数据

6.开始编写option

当请求可以收到json数据后 新建js目录，在该目录下新建getbar.js

其中data设置最重要

function getlinebar(params) {

option = {

tooltip : {

trigger : 'axis',

},

legend : {

data : [ '最大占比', '最小占比' ]

},

toolbox : {

show : true,

orient : 'vertical',

y : 'center',

feature : {

mark : {

show : true

},

magicType : {

show : true,

type : [ 'line', 'bar' ]

},

dataView : {

show : true,

readOnly : false

},

restore : {

show : true

},

saveAsImage : {

show : true

}

}

},

calculable : true,

xAxis : [ {

type : 'category',

data : (function() {

var data = [];

$.ajax({

url : 'http://localhost:8080/Demo01/hello.do',

type : 'get',

async : false,

dataType : "json",

success : function(json) {

if (json) {

for (var i = 0; i < json.length; i++) {

console.log(json[i].name);

data.push(json[i].name);

}

}

}

})

return data;

})()

} ],

yAxis : [ {

type : 'value',

axisLabel : {

formatter : '{value} %'

}

} ],

series : [ {

name : '最小占比',

type : 'bar',

data : (function() {

var arr = [];

$.ajax({

url : 'http://localhost:8080/Demo01/hello.do',

type : 'get',

dataType : "json",

async : false,

success : function(data) {

if (data) {

for (var i = 0; i < data.length; i++) {

console.log(data[i].drilldown);

arr.push(data[i].drilldown);

}

}

}

})

return arr;

})()

}, {

name : '最大占比',

type : 'bar',

data : (function() {

var arr = [];

$.ajax({

url : 'http://localhost:8080/Demo01/hello.do',

type : 'get',

dataType : "json",

async : false,

success : function(data) {

if (data) {

for (var i = 0; i < data.length; i++) {

console.log(data[i].value);

arr.push(data[i].value);

}

}

}

})

return arr;

})()

} ]

};

return option;

}

最终显示成功 数据返回正常

在自己编写过程中遇到的问题主要有js html文件无法显示的问题 **主要是springmvc拦截没有设置正确

还有引入js文件的路径问题也会导致js无法引入**

这样的形式 注意不要再最前面加上/ 会导致请求错误
