关于macroblaze的一些理解（更新中）

最新推荐文章于 2025-02-15 15:36:32 发布
转载 最新推荐文章于 2025-02-15 15:36:32 发布 · 357 阅读 · 1 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/limanjihe/p/9784907.html

本文介绍了嵌入式软件开发中*.elf文件的使用方法，包括如何在DesignSources工作目录中添加并关联*.elf文件，确保软核在加载bit文件后处于运行状态，为嵌入式系统的调试提供了有效途径。



（1）添加*.elf文件；

   在Design Sources工作目录中右键选择添加源文件，找到SDK目录中对应的文件夹下的Debug内*.elf文件，将其添加。然后，源文件目录更新，多出一个ELF文件夹，其中包含了刚添加的*.elf文件。

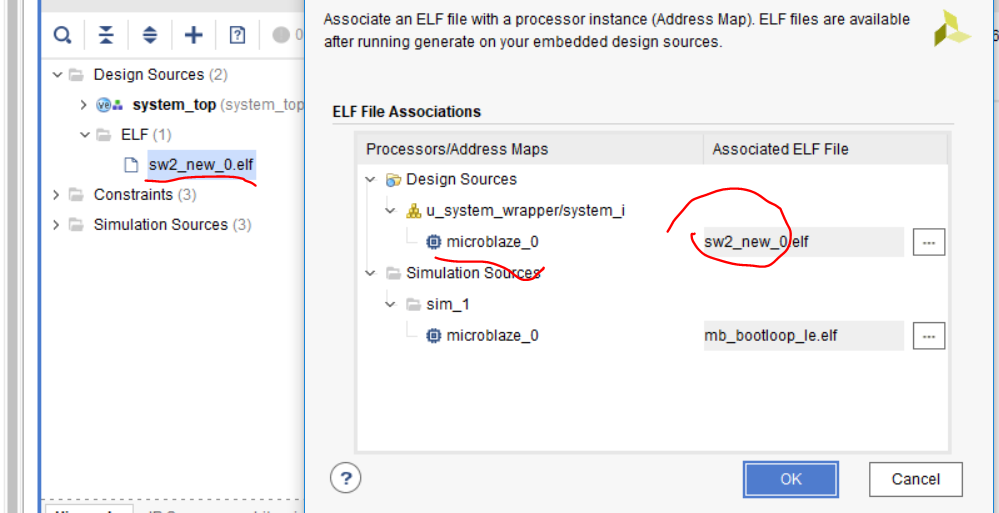

（2）关联*.elf文件，然后生成的bit文件加载后软核是runing的。



转载于:https://www.cnblogs.com/limanjihe/p/9784907.html
