本文详细介绍了如何使用HTML5的canvas元素绘制饼状图、折线图和柱状图的方法，并提供了Konva.js库制作动态饼状图的具体实现。

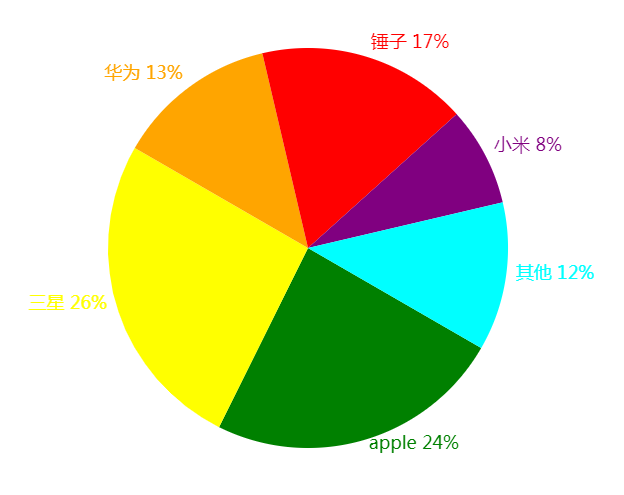

制作饼状图


<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>canvas绘制扇形图</title>
<style>
    body{
        background:#ccc;
    }
    canvas{
        background:#fff;
    }
</style>
</head>
<body>
<canvas id="myCanvas"></canvas>
<script>
    (function(){
        //定义数据
        var data = [
            {title:"apple", value:0.24, color:"green"},
            {title:"三星", value:0.26, color:"yellow"},
            {title:"华为", value:0.13, color:"orange"},
            {title:"锤子", value:0.17, color:"red"},
            {title:"小米", value:0.08, color:"purple"},
            {title:"其他", value:0.12, color:"cyan"}
        ];

        var w=800;
        var h=600;
        var cx=w/2;
        var cy=h/2;
        var r=200;

        //获取canvas元素
        var canvas=document.getElementById("myCanvas");

        //设置画布宽高
        canvas.width=w;
        canvas.height=h;

        //获取绘图环境
        var ctx=canvas.getContext("2d");
        ctx.font="18px Micorsoft YaHei";
        //遍历数据
        var beginAngle=Math.PI/6; //开始的点
        data.forEach(function(item){
            //弧度范围
            var angle=item.value*2*Math.PI;
            //结束的点
            var endAngle=beginAngle+angle;

            //绘制扇形区域
            ctx.beginPath();
            ctx.moveTo(cx,cy);
            ctx.arc(cx,cy,r,beginAngle,endAngle);
            ctx.fillStyle=item.color;
            ctx.fill();

            //写字
            var txtAngle=beginAngle+angle/2;
            if(txtAngle>=Math.PI/2 && txtAngle<Math.PI*3/2){
                ctx.textAlign="end";
            }else{
                ctx.textAlign="start";
            }

            var tx=cx+(r+10)*Math.cos(txtAngle);//Math.cos(x)    x 的余弦值。返回的是 -1.0 到 1.0 之间的数；
            var ty=cy+(r+10)*Math.sin(txtAngle);//Math.sin(x)      x 的正玄值。返回值在 -1.0 到 1.0 之间；
            ctx.fillText(item.title+" "+item.value*100+"%",tx,ty);

            beginAngle=endAngle;
        })

    })()
</script>
</body>
</html>

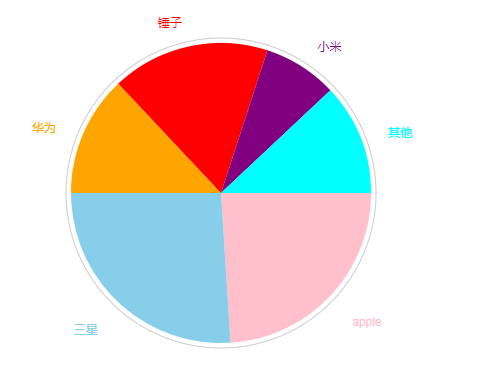

Konva制作动态饼状图


<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>扇形图</title>
    <style>
        body{
            background:#ccc;
        }
        .konvajs-content{
            background:#fff;
        }
    </style>
</head>
<body>
    <div id="box"></div>
    <script src="konva.js"></script>
    <script>
        var radius=150;
        var duration=1;
        var data = [
            {title:"apple", value:0.24, color:"pink"},
            {title:"三星", value:0.26, color:"skyblue"},
            {title:"华为", value:0.13, color:"orange"},
            {title:"锤子", value:0.17, color:"red"},
            {title:"小米", value:0.08, color:"purple"},
            {title:"其他", value:0.12, color:"cyan"}
        ];

        //创建舞台
        var stage=new Konva.Stage({
            container:"#box",
            width:800,
            height:600
        })
        //创建层
        var layer=new Konva.Layer({

        });
        stage.add(layer);
        //创建扇形的组
        var wedgeGroup=new Konva.Group({
            x:stage.getWidth()/2,
            y:stage.getHeight()/2
        });

        //创建文字的组
        var textGroup=new Konva.Group({
            x:stage.getWidth()/2,
            y:stage.getHeight()/2
        })

        var startAngle=0;
        data.forEach(function(item,index){
            var angle=item.value*360;
            //绘制扇形
            var wedgeShape=new Konva.Wedge({
                x:0,
                y:0,
                radius:radius,
                angle:0,
                rotation:startAngle,
                fill:item.color,
                name:angle+""
            });
            wedgeGroup.add(wedgeShape);

            //绘制文字
            var textAngle=startAngle+angle/2;//文字对应的角度
            var textX=Math.cos(textAngle/180*Math.PI)*(radius+30);
            var textY=Math.sin(textAngle/180*Math.PI)*(radius+30);

            var text=new Konva.Text({
                text:item.title,
                x:textX,
                y:textY,
                fill:item.color,
                fontSize:12,
                visible:false
            });

            if(textAngle>90&&textAngle<270){
                text.x(text.x()-text.getWidth())
            }
            textGroup.add(text);
            startAngle+=angle;
        });

        //绘制外圆
        var outerCircle=new Konva.Circle({
            x:stage.getWidth()/2,
            y:stage.getHeight()/2,
            radius:radius+5,
            stroke:"#ccc",
            strokeWidth:1
        });
        layer.add(wedgeGroup);
        layer.add(textGroup);
        layer.add(outerCircle);

        layer.draw();

        //设置动画来让扇形动起来
        var wedgeList=wedgeGroup.getChildren();
        var animateIndex=0;

        playAnimate();//调用函数执行动画
        function playAnimate(){
            if(animateIndex>=data.length){
                return;
            }
            var wedge=wedgeList[animateIndex];
            var angle=Number(wedge.name());
            var animateDuration=duration*(angle/360);
            wedge.to({
                angle:angle,
                duration:animateDuration,
                onFinish:function(){
                    textGroup.getChildren()[animateIndex].show();
                    animateIndex++;
                    playAnimate();
                }
            })
        }
    </script>
</body>
</html>

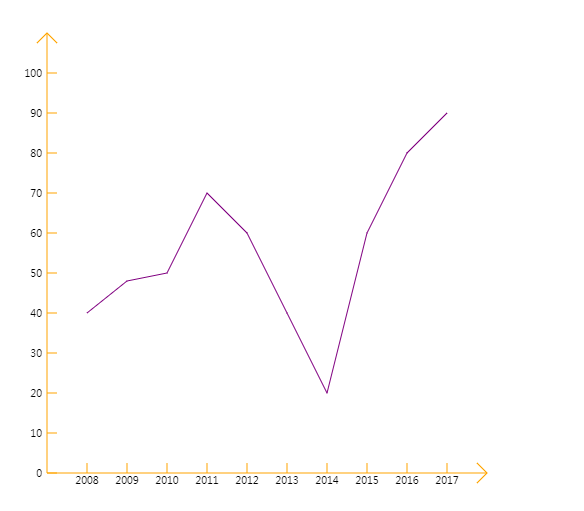

制作折线图


<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>折线图</title>
    <style>
        body{
            background:#ccc;
        }
    </style>
</head>
<body>
    <canvas id="myCanvas"></canvas>
    <script>
        //定义相关数据 最大100
        var data=[
            {year:"2008",value:40},
            {year:"2009", value:48},
            {year:"2010", value:50},
            {year:"2011", value:70},
            {year:"2012", value:60},
            {year:"2013", value:40},
            {year:"2014", value:20},
            {year:"2015", value:60},
            {year:"2016", value:80},
            {year:"2017", value:90}
        ];
        var xWidth=40;//x轴每一个格子宽度
        var yWidth=40;//y轴每一个格子宽度
        var x=100,y=500;//原点坐标
        var len=data.length;//数据长度
        //获取canvas元素
        var canvas=document.querySelector("#myCanvas");
        canvas.width=800;
        canvas.height=600;
        canvas.style.border="1px solid #ccc";
        canvas.style.backgroundColor="#fff";
        //获取绘图环境
        var ctx=canvas.getContext("2d");

        //绘制坐标系
        ctx.beginPath();
        //x轴
        var xLength=xWidth*(len+1);//x轴长度
        ctx.moveTo(x,y);
        ctx.lineTo(x+xLength,y);//箭头
        ctx.lineTo(x+xLength-10,y-10);//上箭头
        ctx.moveTo(x+xLength,y);//下箭头
        ctx.lineTo(x+xLength-10,y+10);//下箭头
        //刻度
        ctx.textAlign="center";
        ctx.textBaseline="top";
        for(var i=1;i<=len;i++){
            ctx.moveTo(x+xWidth*i,y);
            ctx.lineTo(x+xWidth*i,y-10);
            ctx.fillText(data[i-1].year,x+xWidth*i,y);
        }

        //y轴
        var yLength=yWidth*(len+1);
        ctx.moveTo(x,y);
        ctx.lineTo(x,y-yLength);
        //箭头
        ctx.lineTo(x-10,y-yLength+10);//左箭头
        ctx.moveTo(x,y-yLength);//右箭头
        ctx.lineTo(x+10,y-yLength+10);//右箭头
        //刻度
        ctx.textAlign="end";
        ctx.textBaseline="middle";
        for(var i=0;i<=10;i++){
            ctx.moveTo(x,y-i*yWidth);
            ctx.lineTo(x+10,y-i*yWidth);

            ctx.fillText(i*10,x-5,y-i*yWidth)
        }
        ctx.strokeStyle="orange";
        ctx.stroke();

        //绘制折线图
        ctx.beginPath();
        data.forEach(function(item,index){
            ctx.lineTo(x+(index+1)*xWidth,y-item.value/10*yWidth);
        });
        ctx.strokeStyle="purple";
        ctx.stroke();
    </script>
</body>
</html>

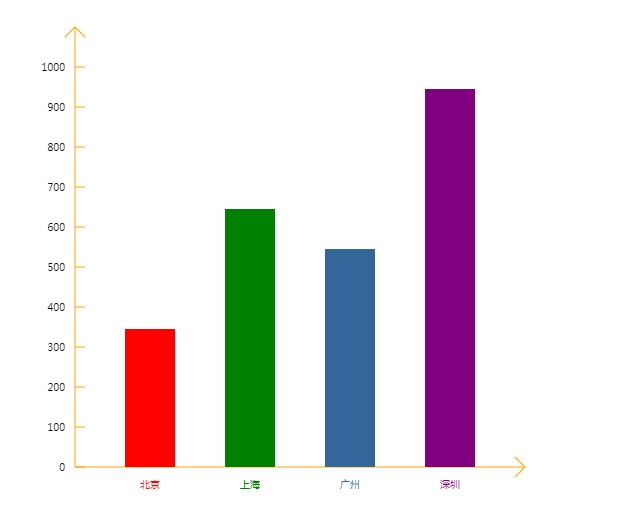

制作柱形图


<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>柱形图</title>
    <style>
        body{
            background:#ccc;
        }
    </style>
</head>
<body>
    <canvas id="myCanvas"></canvas>
    <script>
        //定义相关数据 最大100
        var data=[
            {city:"北京",number:345,color:"red"},
            {city:"上海", number:645, color:"green"},
            {city:"广州", number:545, color:"#369"},
            {city:"深圳", number:945, color:"purple"}
        ];
        var x=100,y=500;//原点坐标
        var xWidth=50;
        var yWidth=40;

        //获取canvas元素
        var canvas=document.querySelector("#myCanvas");
        canvas.width=800;
        canvas.height=600;
        canvas.style.border="1px solid #ccc";
        canvas.style.backgroundColor="#fff";

        //获取绘图环境
        var ctx=canvas.getContext("2d");

        //绘制坐标 轴
        ctx.save();
        ctx.translate(x,y);
        ctx.beginPath();

        //x轴
        ctx.moveTo(0,0);
        ctx.lineTo(xWidth*9,0);
        ctx.lineTo(xWidth*9-10,-10);
        ctx.moveTo(xWidth*9,0);
        ctx.lineTo(xWidth*9-10,10);

        //y轴
        ctx.moveTo(0,0);
        ctx.lineTo(0,-yWidth*11);
        ctx.lineTo(-10,-yWidth*11+10);
        ctx.moveTo(0,-yWidth*11);
        ctx.lineTo(10,-yWidth*11+10);

        //刻度
        ctx.textAlign="end";
        ctx.textBaseline="middle";
        for(var i=0;i<=10;i++){
            ctx.moveTo(0,-i*yWidth);
            ctx.lineTo(10,-i*yWidth);
            ctx.fillText(i*100,-10,-i*yWidth);
        }
        ctx.strokeStyle="orange";
        ctx.stroke();

        //绘制饼状图
        ctx.beginPath();
        ctx.textAlign="center";
        ctx.textBaseline="top";
        data.forEach(function(item,index){
            ctx.fillStyle=item.color;
            ctx.fillRect(index*2*xWidth+xWidth,-item.number/100*yWidth,xWidth,item.number/100*yWidth);
            ctx.fillText(item.city,index*2*xWidth+xWidth+xWidth/2,10);
        })

        ctx.restore();
    </script>
</body>
</html>

转载于:https://www.cnblogs.com/DCL1314/p/7872628.html
