在万物互联的背景下，zigbee网络应用越加广泛，zigbee技术具有强大的组网能力，可以形成星型、树型和网状网，三种zigbee网络结构各有优势，可以根据实际项目需要来选择合适的zigbee网络结构。

zigbee作为一种短距离、低功耗、低数据传输速率的无线网络技术，它是介于无线标记技术和蓝牙之间的技术方案，在传感器网络等领域应用非常广泛，这得益于它强大的组网能力，可以形成星型、树型和网状网三种zigbee网络，可以根据实际项目需要来选择合适的zigbee网络结构，三种zigbee网络结构各有优势。

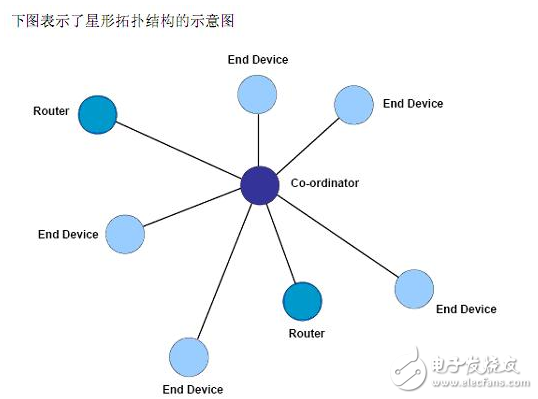

　　星形拓扑是最简单的一种拓扑形式，他包含一个Co-ordinator（协调者）节点和一系列的 End Device（终端）节点。每一个End Device 节点只能和 Co-ordinator 节点进行通讯。如果需要在两个 End Device 节点之间进行通讯必须通过Co-ordinator 节点进行信息的转发。

这种拓扑形式的缺点是节点之间的数据路由只有唯一的一个路径。Co-ordinator（协调者）有可能成为整个网络的瓶颈。实现星形网络拓扑不需要使用 zigbee 的网络层协议，因为本身IEEE 802.15.4的协议层就已经实现了星形拓扑形式，但是这需要开发者在应用层作更多的工作，包括自己处理信息的转发。

　　树形拓扑包括一个Co-ordinator（协调者）以及一系列的 Router（路由器）和 End Device（终端）节点。Co-ordinator 连接一系列的 Router 和 End Device，他的子节点的 Router也可以连接一系列的 Router 和End Device. 这样可以重复多个层级。树形拓扑的结构如下图所示：
