AI组件对象

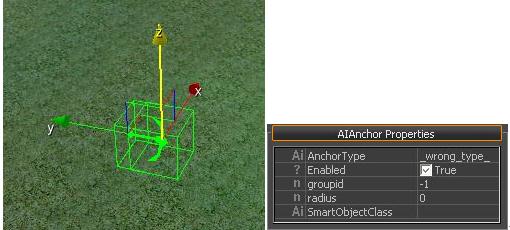

AI Anchor是一个定位点对象，可以用来定义一个AI体的指定Behaviors与参考位置的联系

属性	描述
AnchorType	用来影响AI behavior。一个类型的功能依赖于AI behavior的需求是什么（例如 SNIPER_SPOT 指定一个AI狙击手找到附近的躲藏点隐蔽起来）
Enabled	指定是否这个点被启动或者关闭
GroupId	指定能用这个Anchor的AI Group
Radius	设置Anchor周围半径以米为单位。并可以依据AnchorType的不同做各种用途（例如AI体以这个半径寻找一个SNIPER_SPOT）
SmartObjectClass	当这个选项被设置，Anchor变成一个Smart Object。可以更具SO系统规则与其他SOs交互。

注意：一般来说Smart Objects对于游戏引擎处理来说是一个更复杂的事情。所有如果可能请使用AnchorType对象。

AI体在AI Horizontal Occlusion Plane以上或以下都看透它，可以这样使用例如：用来限制一个AI体在一个高层框架上可以被底层框架内的看到。

属性	描述
Width	默认属性
Height	区域的高度
AreaId	默认属性
GroupId	指定能使用这个Occlusion Plane的AI Group
Priority	默认属性
Closed	应给被设置为关闭的
ObstructRoof

AINavigationModifier被用来通过指定导航的设置来改变一个关卡的导航。如内部区域，飞机导航，水导航等。

在某些情况下它会与其他AI对象结合使用，例如覆盖Forbidden Areas用来做建筑的内部区域或者AI points用来做内部导航。

属性	描述
NavType	设置区域的导航类型，例如flight会生成空中的AI导航。Human Waypoint被用来为HumanAI做内部WayPoint区域
WayPointConnections	如果Human WayPoint被设置，确保waypoint连接线是自动生成的
NodeAutoConnectDistance	设置生成导航时一个点与其他点自动连接的距离
Calculate3DNav	当被关闭时不会为Volume Modifiers生成数据。
ThreeDNavVolumeRadius	设置应用在3d导航区域内的球体半径，越小的半径代表越准确环境设置。
ExtraLinkCostFactor	增加区域内的连接线耗费。使AI导航更少适合的选择。这个值越高，AI采取替代路径的几率越高。
TriangulationSize	指定为动态物体创建导航的导航三角形的大小
VehichesInHumanNav	影响连接线半径，如果过被设置的话，要设置的半径更大
LightLevel	影响AI的观察能力（增加观察范围和检测速度）
Width	默认参数
Height	区域的高度
AreaId	默认参数
GroupId	默认参数
Priority	默认参数
Closed	指定这个区域是被被关闭。Navigation Modifier应该总被设置为关闭的
ObstructRoof	默认参数
ObstructFloor	默认参数
DisplayFilled	当开启所有封闭的面区域将被填充为颜色。

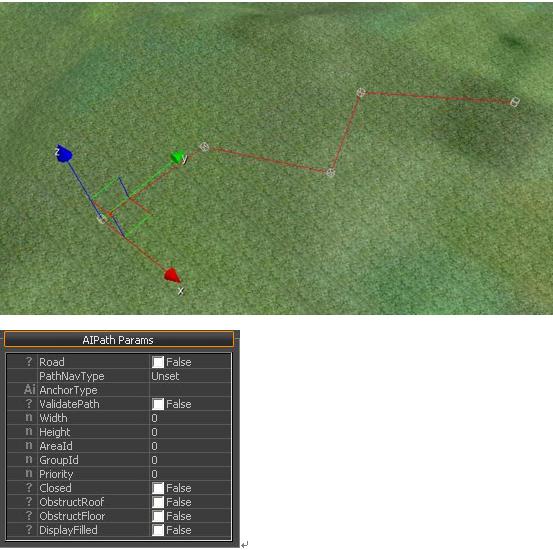

AI Path是一个引导AI体在关卡中从一个点到另一个点沿一个指定路径移动

AI Paths可以被用来影响各种类型的AI,包括空中和路面的载具

属性	描述
Road	定义这个路径是否被载具用来作为一个首选路径
PathNavType	设置路径的AI导航类型
AnchorType	设置一个AI behavior让那些AI使用这个路径
ValidatePath	只用来做3D体积路径，在编辑器检查和现实路径是否有效。
Width	默认参数
Height	默认参数
AreaId	默认参数
GroupId	指定可以使用这个路径的AI组
Priority	默认参数
Closed	指定这个路径是否是循环
ObstructRoof	默认参数
ObstructFloor	默认参数
DisplayFilled	默认参数

AI Point是一个在Navigation Modifier中使用的对象，用来为AI体导航生成关键点。

属性	描述
Type
Waypoint	设置AI Point类型为Waypoint,这样可以用于导航区域
Hide	设置AI Point类型为Hide可以用于AI体的躲藏
Sec Hide	设置AI Point类型为Sce Hide用于设置一个第二躲藏点
Entry/Exit	设置AI Point类型为Entry/Exit用于AI体进入和离开一个导航区
Exit-Only	设置AI Point类型为Exit-Only用于AI体只能离开一个导航区
Nav Type
Human	设置导航类型用于为人类角色导航
3D Surface	用来做3D表面的导航(例如处置或倒置的表面)
AIPoint Parameters
Removable	如果Point有这个表示将关闭流程图事件ISYSEVENT_DISABLEMODIFYER
Regen Links	重新生成区域内的Waypoint连接线
Linked Waypoints
Pick	允许用户选择一个第二Waypoint来创建一个永久的AI连接线
Pick Impass	允许用户拾取一个第二WayPoint用来创建一个永久的不能通过的连接线
Select	选择当前高亮连接线在连接的Waypoints盒子里
Remove	删除当前高亮的Waypoint连接线
Remove all	删除所有AI Point的Waypoint连接线
Remove all in area	删除所有导航区与内的Waypoint连接线

定义一个AI体用来触发他们Reinforcement behavior的点

属性	描述
AvoidWhenTargetInRadius	当以这个点位半径的目标时，它不会尝试使用这个点。
Enabled	指定这个点是否被开启或关闭
GroupBodyCount	当设置成比0大时，这个强制行为会调用如果组里设置的死亡数少于定义的数值时
Groupid	指定会使用这个点的AI Group
Radius	AI体在这个半径内会做出反应
ReinforcementType	AI体当激活这个点将会使用的行为
WhenAllAlerted	这个强制行为会被调用如果所有组里的AI体都是Alerted状态(alertness yellow or more)
WhenInCombat	这个强制行为为被调用如果所有AI体都在combat状态下(alertness red)

AI shape是一个定义AI体使用Combat或寻找Anchors的区域范围

属性	描述
AnchorType	影响一个AI behaviors和anchors一样，这个主要的用途是检测一个点（AI position, target position等等）是不是在给定AnchorType类型的形状内，同样也用来检测临近给定类型的Anchor
LightLevel	影响AI的可见能力（包括视野范围和反应速度）
Width	默认属性
Height	这个区域的高度
AreaId	默认属性
GroupId	指定使用这个Shape的AI组
Priority	默认属性
Closed	指定这个路径是否是循环
ObstructRoof	默认属性
ObstructFloor	默认属性
DisplayFilled	显示为区域面填充颜色

一个AI Anchor是一个点或者一组点用来指定Ai体执行一个特定的动作或时间，例如动画或行为。

某些Smart objects可以有指定的集合体，用来协助对象定位。

属性	描述
SmartObjectClass	指定该对象使用的逻辑规则

AI Tagpoint是一个用来定义位置的对象用于AI脚本

没有特殊参数

一个forbidden area是一个形状类型的对象，用来在地形上投射，定义关卡中Ai不会走或者避开的区域。

AI Navigation Modifiers与Forbidden Areas结合使用用来按需求允许AI访问他们

属性	描述
Width	默认参数
Height	默认参数
AreaId	默认参数
GroupId	默认参数
Priority	默认参数
Closed	指定这个与去是否封闭循环，Forbidden Areas应该是封闭的。
ObstructRoof	默认参数
ObstructFloor	默认参数
DisplayFilled	当选定所有封闭体都会被着色

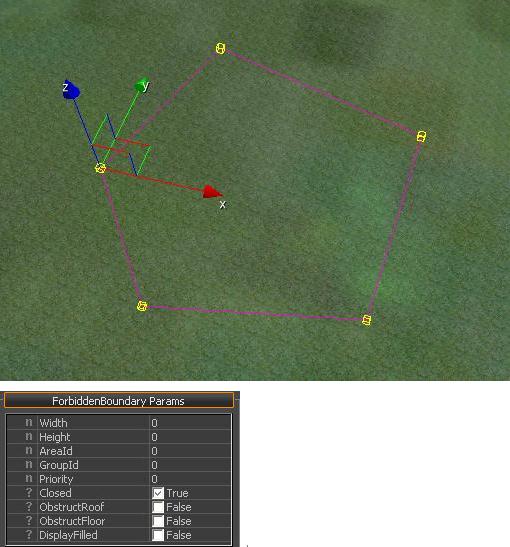

Forbidden Boundary是一个形状类型的对象，可以被用来定义关卡中AI不能通过的边界。不像Forbidden Area.一个AI角色不会尝试离开forbidden boundary区域。
