14. TIM of STM32F103ZE

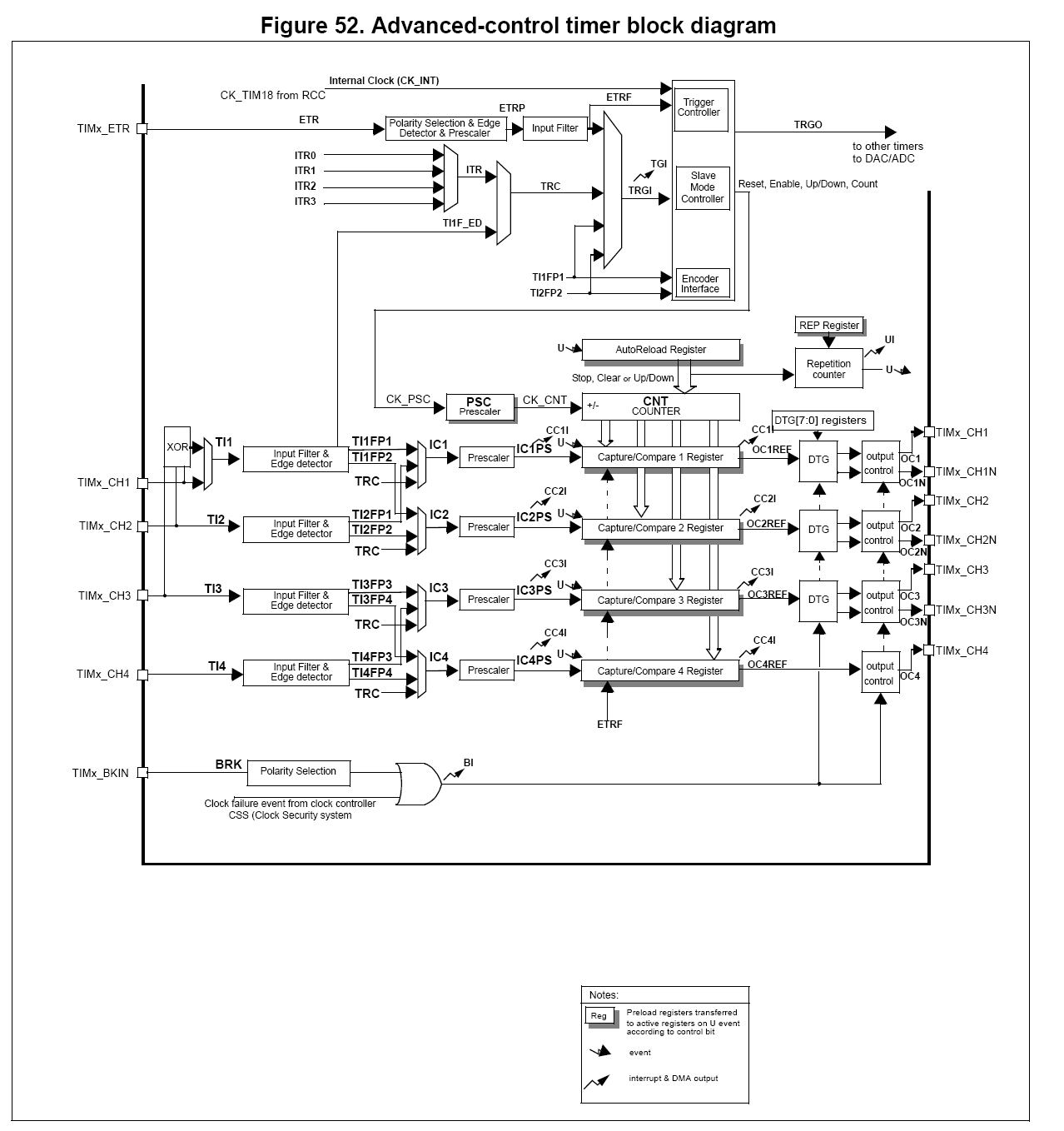

block diagram

 14.3.1 Time-base unit

有三个基础的寄存器：

• 计数寄存器（TIMx_CNT）
• 预分配寄存器（TIMx_PSC），
• 自动重载寄存器（TIMx_ARR）
• 重复计数寄存器（TIMx_PCR），就是计数的遍数，正常下为0，即不重复

PWM模式

TIMx_ARR：决定频率

TIMx_CRRx: 决定占空比

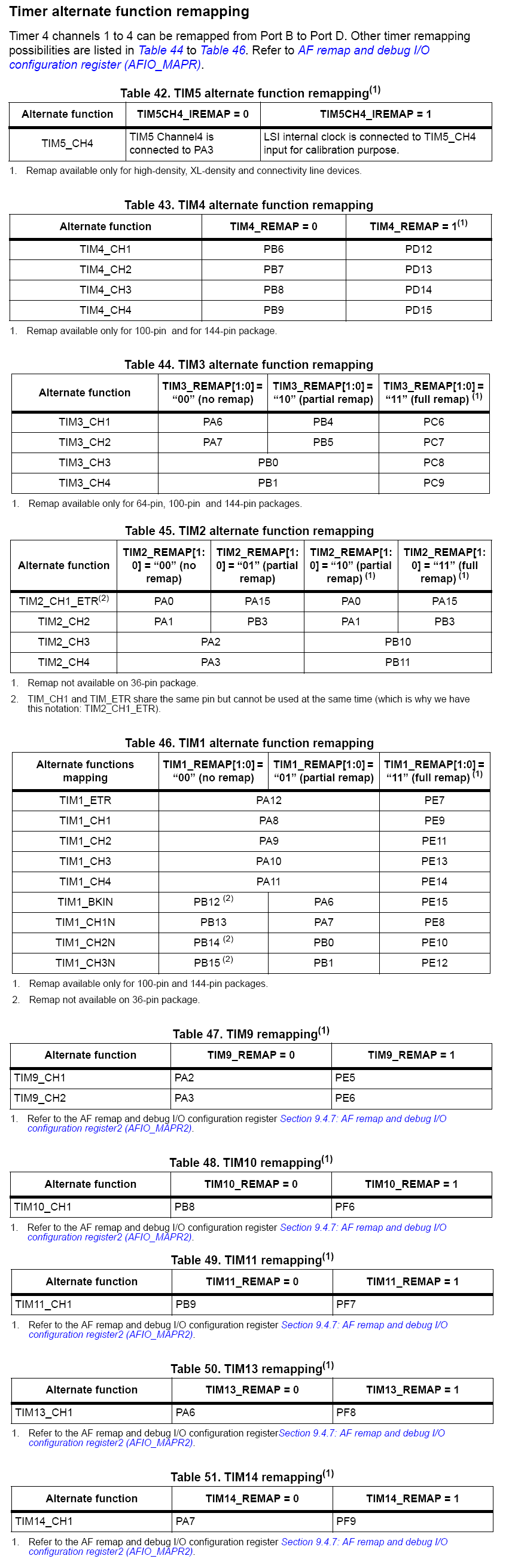

GPIO 分配说明
