选择线宽快捷键，定制(预定)过孔

 http://www.cnblogs.com/ljf181275034/articles/2595129.html



你所说的这种方法无论是换线宽，还是换过孔，就只有三种尺寸选择——最小、最喜欢、最大。

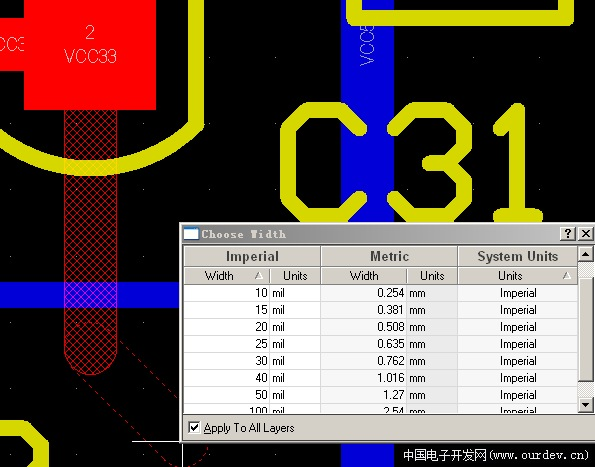

我更喜欢走线的时候用快捷键“shift+w”，换我订制好的各种各样线宽：



(原文件名:换线宽.png)



在走线过程中放置过孔，换过孔尺寸，通过“shift+V”，换我订制好的各种各样尺寸过孔：



(原文件名:换过孔.png)


订制若干种过孔尺寸，以小键盘区的数字键做快捷键，3表示0.3孔径的过孔、4表示0.4孔径的快捷键、5…………，这样你想用任一种尺寸的过孔，都可以很方便地调出来。我知道AltiumDesigner本身可以通过快捷键“shift+v”在走线过程中调用你填写好的各种尺寸过孔，但我单独放置过孔，要想改尺寸的话，要按Tab键后改写过孔尺寸的数据，非常麻烦。因此我想改用下面的方法：



(原文件名:订制1.png)

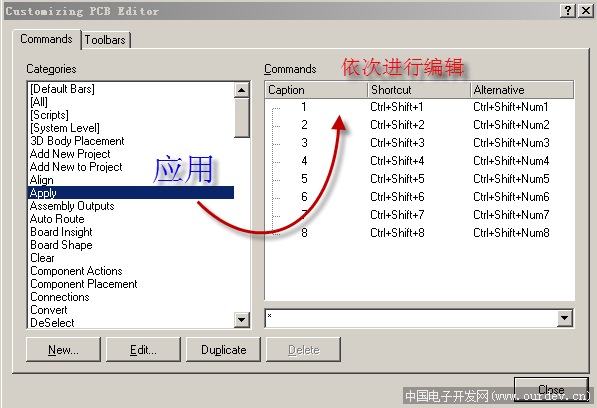

选择Apply——“应用”，然后依次编辑各种尺寸的过孔在右边的窗口：



(原文件名:订制过孔2.png)

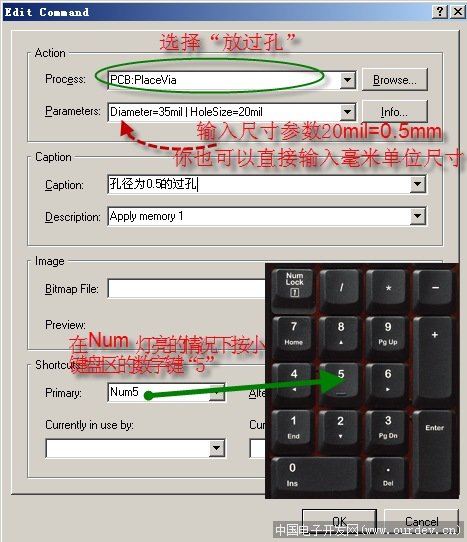

我就以0.5mm孔径的过孔举例子：（我把这个过孔的数据绑定到小键盘上的数字“5”，以后按小键盘上“5”，鼠标上粘着一个这个尺寸的过孔）：



(原文件名:订制过孔3.png)

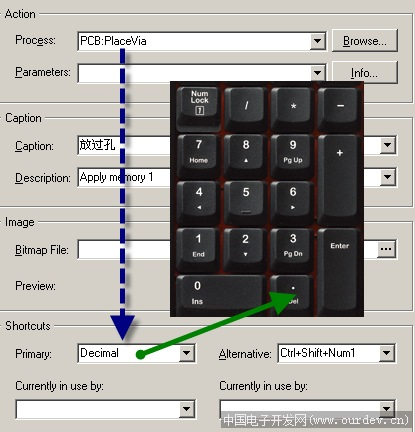

本来Altium放置过孔默认用快捷键“P”+“V”，我现在用小键盘区的“.”来实现同样的功能：



(原文件名:订制过孔4.png)

上面我说到：Altium放置过孔默认用快捷键“P”+“V”，现在用小键盘区的“.”订制了同样的功能。
    我发现：用自己订制的过孔，比如按小键盘上5放置0.5mm孔径的过孔，你放到走线上，它居然不能获取该走线的net名，过孔仍然是“No Net”，导致过孔、走线因为不同网络名而出现醒目的报警颜色。
    究其原因：带有参数——只要在订制菜单中Parameter参数框里写了数据的，在放置到走线上时无法融于走线的网络。因此我在上面最后一个图里订制了一个不带参数的过孔，我按小键盘上的“.”得到过孔放下去时，它很好地和走线融合到一起了。
    这个我目前还不知道怎么解决，我暂时用的方法是：先按小键盘上“3”或“4”或“5”或“6”得到想要的过孔后，马上鼠标右键点一下把过孔从光标箭头上去掉，然后按一下小键盘上的“.”，这时鼠标光标上出现的过孔保持了你刚才选择的尺寸，这个时候放到线上去就没问题了。
