4QC（四象限变流器）

1、什么是4QC?

4QC又叫四象限整流器

它是全控型晶闸管的整流电路，现在一般用水冷的IGBT组成的整流电路，它可以调节电压和电流，所谓的四象限就是

u+，i+，为第一象限；

u-，i+.,为第二象限；

u-，i-，为第三象限；

u+，i-，为第四象限；（u是电压，i是电流）。

四象限变流器说白了就是，机车在牵引状态下为整流器，在电制动状态下为逆变器（再生制动），在两种不同的状态下，IGBT可以使电压与电流在四个象限内，根据需要调节，所以叫做四象限变流器。

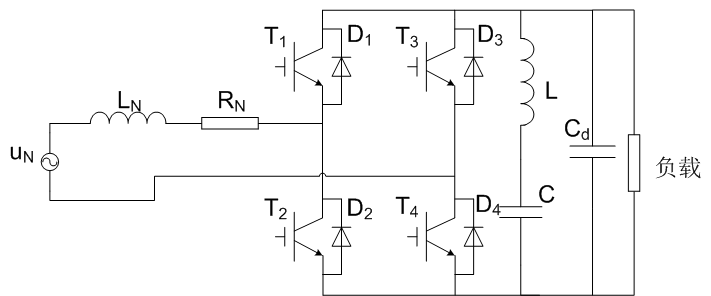

四象限整流器主电路

该主电路主要包括四个部分：电网、动作开关、滤波环节、负载

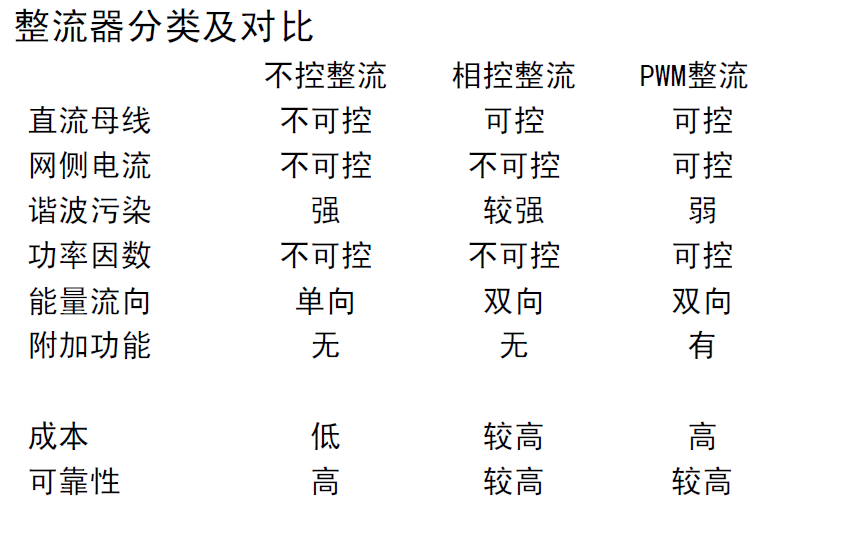

2、4QC有哪些优点，一般用在哪些地方？

　　1）升压整流

　　2）能量双向流动

　　3）功率因数近似为1

　　4）电流波形正弦度高

4QC一般用在电力机车牵引上。



3、4QC的工作情形

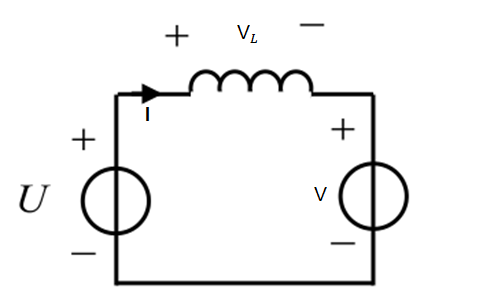

等效电路图





上述四幅图就表达了4象限的含义

V=U-V_L

V_L=LJWI

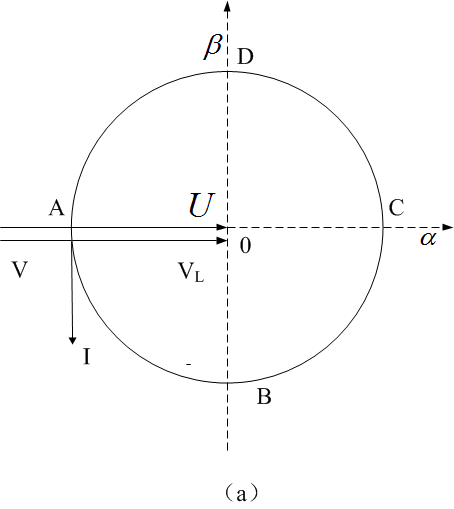

（a）V端点在AB上运动时，PWM整流器需从电网吸收有功功率及感性无功功率

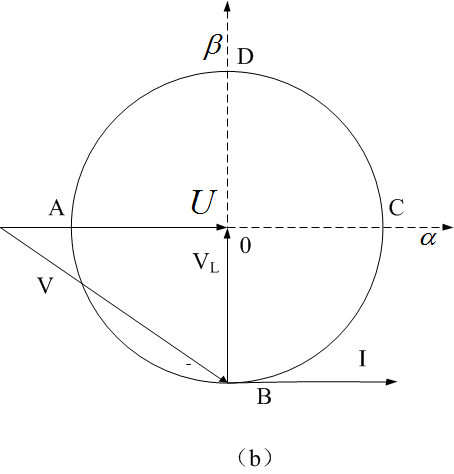

（b）V端点在BC上运动时PWM整流器需从电网吸收有功功率及容性无功功率

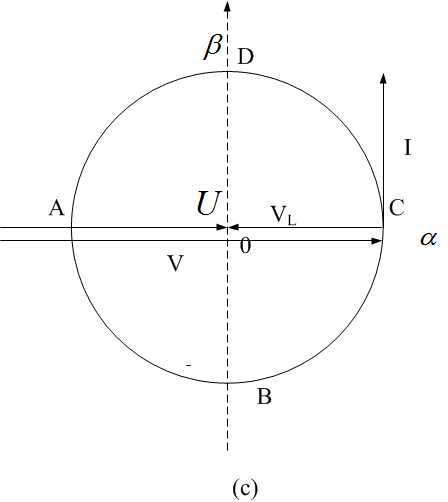

（c）V端点在CD上运动时，PWM整流器向电网传输有功功率及容性无功功率

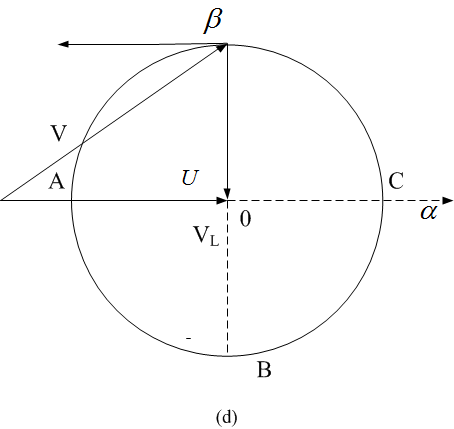

（d）V端点在DA上运动时，PWM整流器向电网传输有功功率及感性无功功率





























参考：

四象限整流器
